FM-大号2P3收音机精心制作

时间:2015-06-14 10:04来源:www.crystalradio.cn 作者:chyi3688 点击:
本地有AM台三套, 这三套节目也有FM立体声广播, FM立体声广播音质好, 收台多, 本人喜欢听FM广播, 所以就模拟仿制一台2P3-FM收音机进行参赛, 入坛不久不失良机, 首次参加矿坛DIY大赛, 望各位前辈坛友多多指点. 这台FM收音机采用简单的电路, 全部选用进口二手拆
本地有AM台三套, 这三套节目也有FM立体声广播, FM立体声广播音质好, 收台多, 本人喜欢听FM广播, 所以就模拟仿制一台2P3-FM收音机进行参赛, 入坛不久不失良机, 首次参加矿坛DIY大赛, 望各位前辈坛友多多指点. 这台FM收音机采用简单的电路, 全部选用进口二手拆机板优质元件,容易装配调试, 整机采用四片集成电路, 元件易找, 高频头用TA7358AP, 中放用TA7640AP只用FM部分, 解码用TA7343AP, 功放用upc1288V, 用三个锂电18650供电, 约12V, 功率足够大, 也可用耳机欣赏FM立体声广播, 音质很好.

大众化要求, 精心制作,  布局合理, 飞线少, 全手工制作有机玻璃机合, 手工制作腐蚀电路板, 机合后背透明, 随时欣赏自己制作手艺, 人见人爱的理念设计. 制作损时停停做做约一个月...

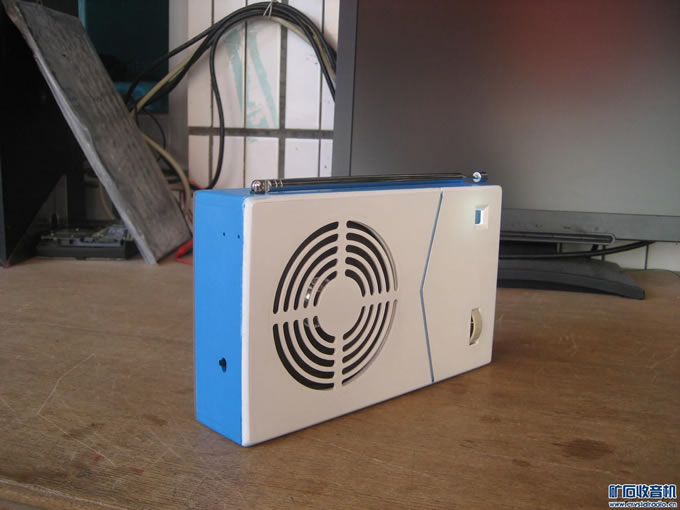

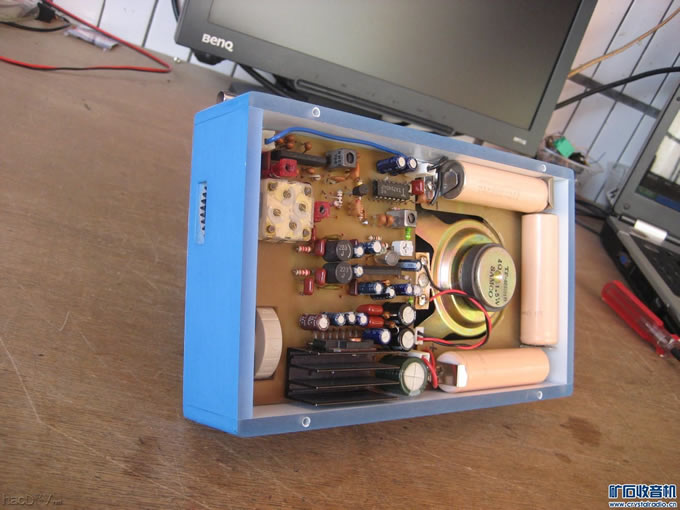

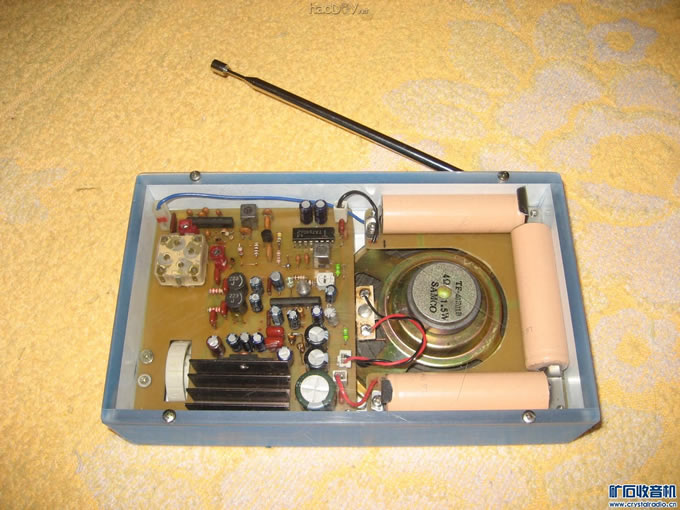

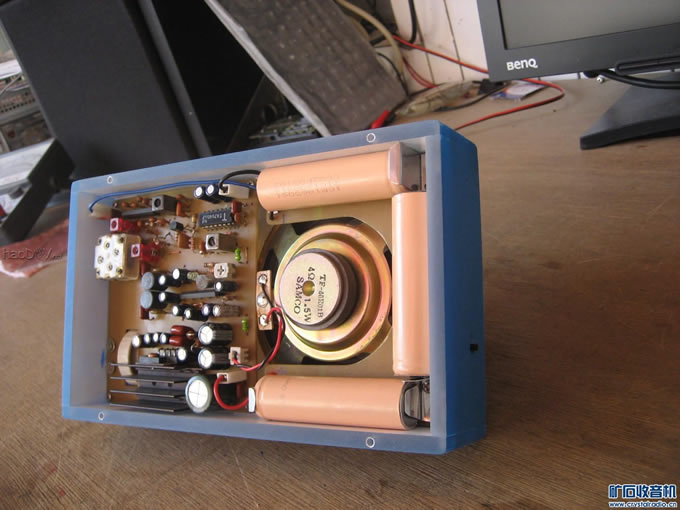

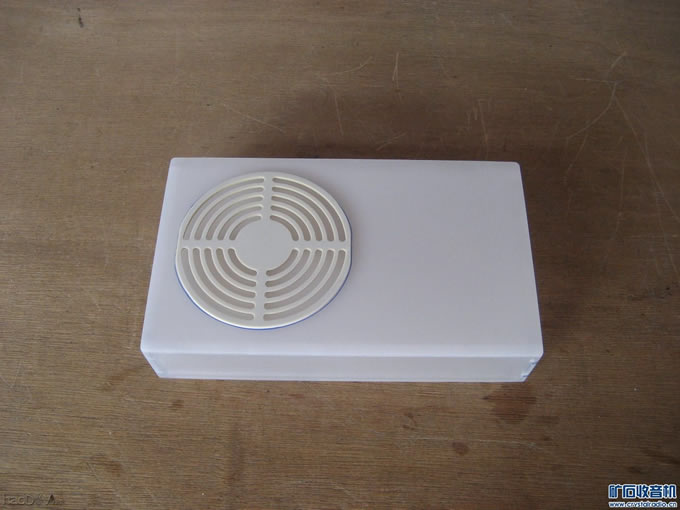

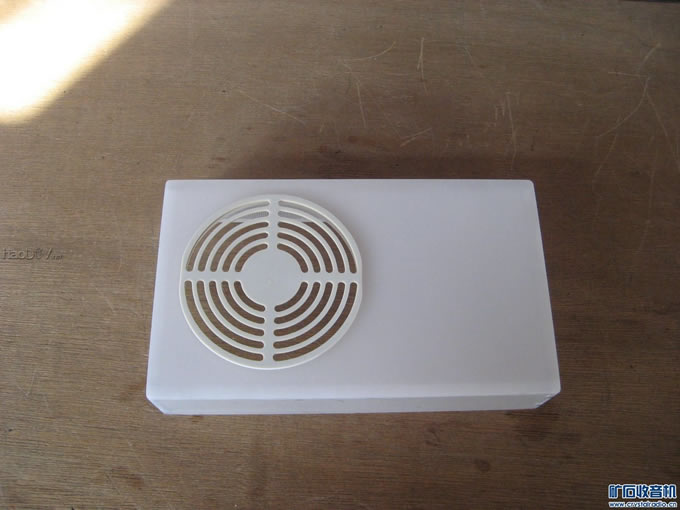

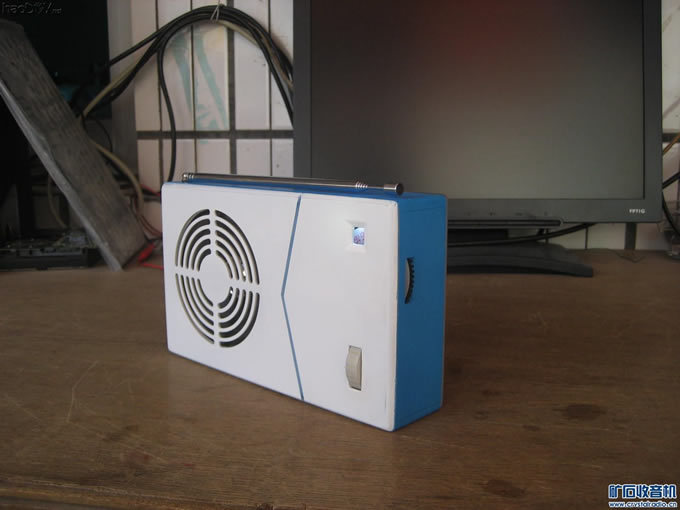

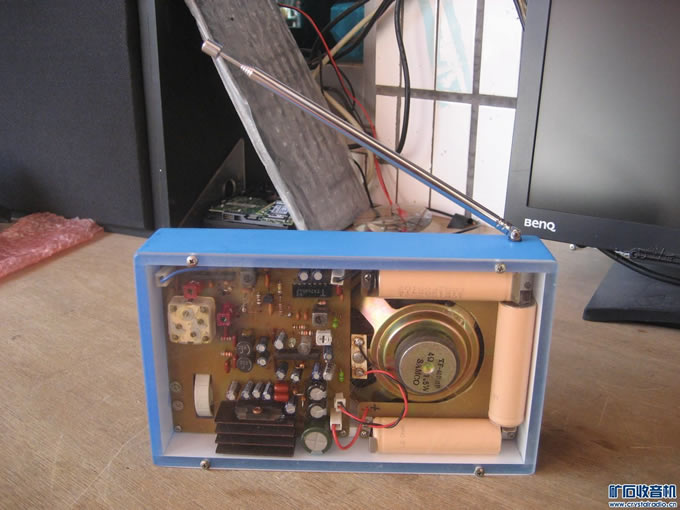

1.制作完成的整机

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

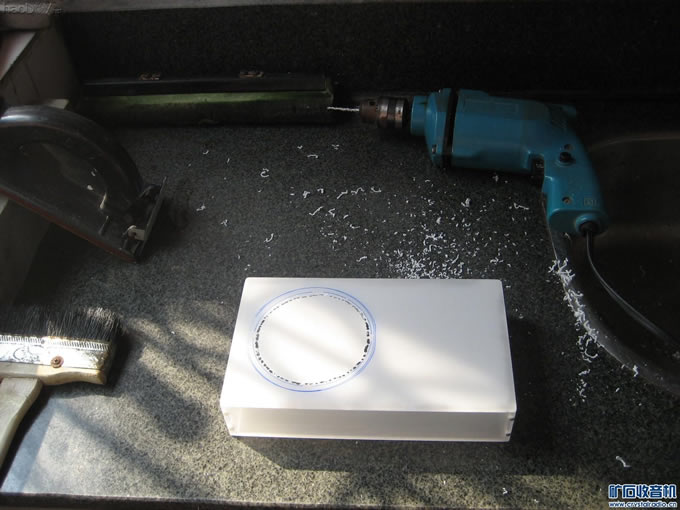

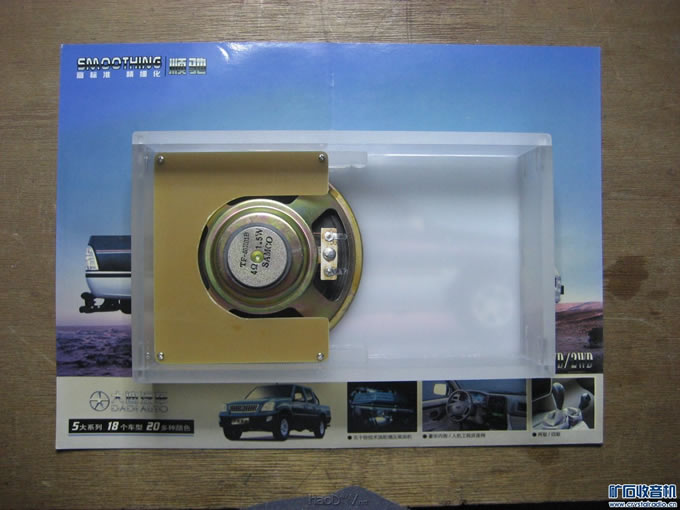

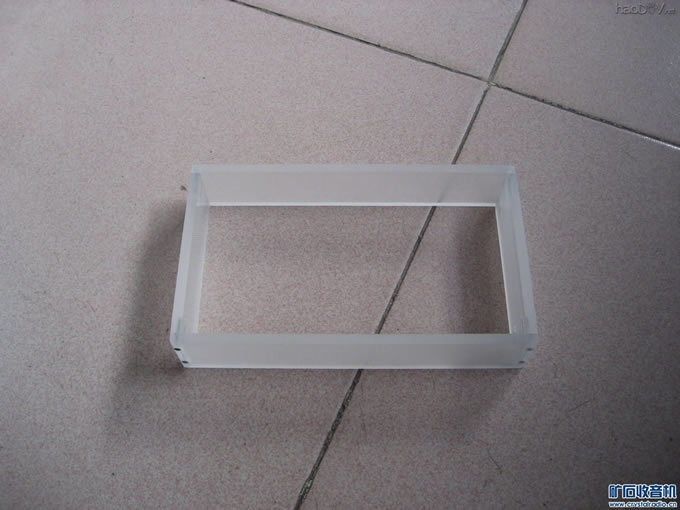

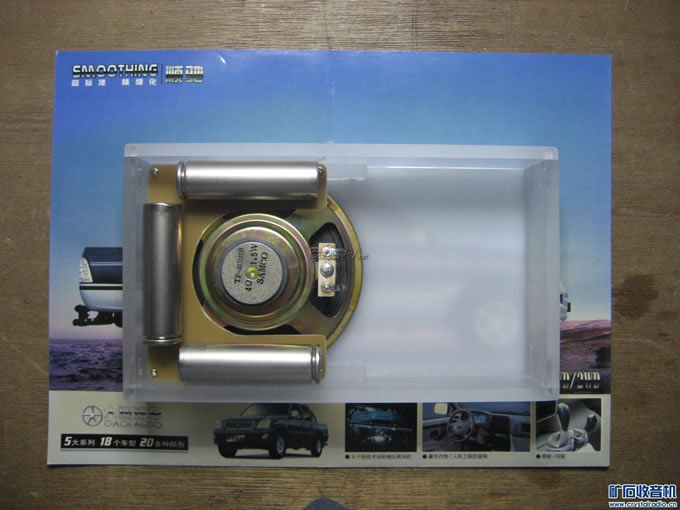

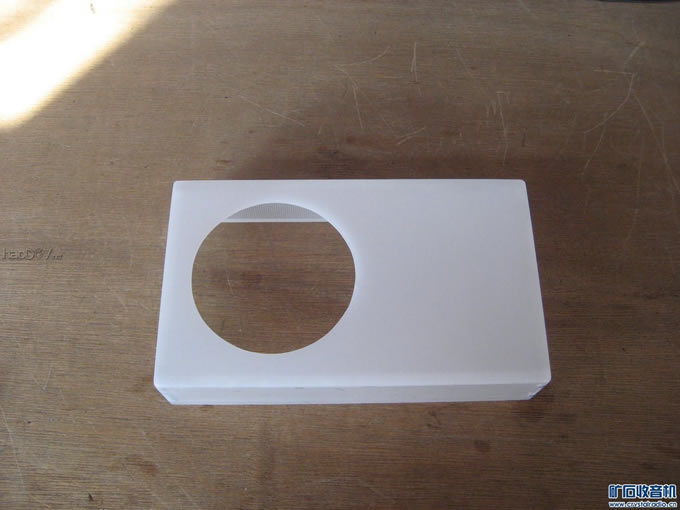

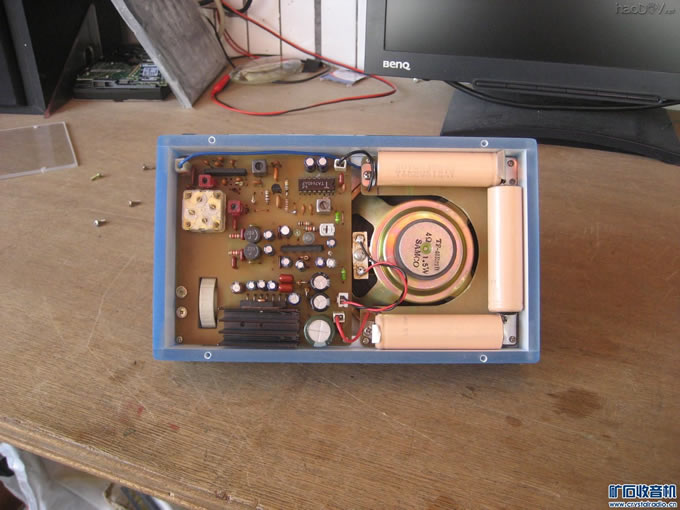

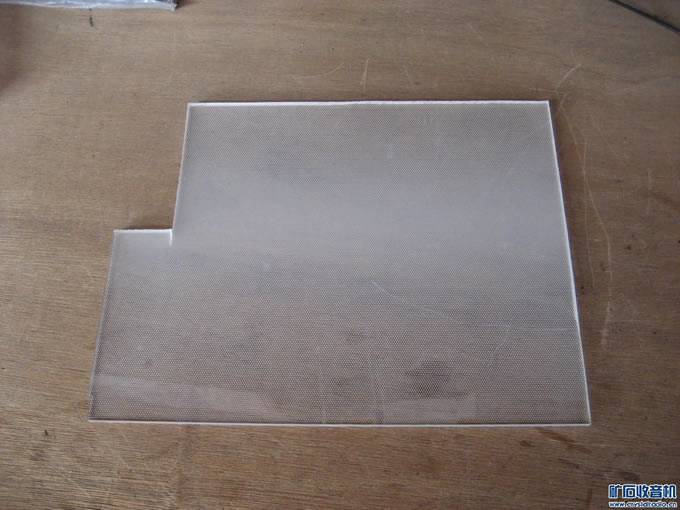

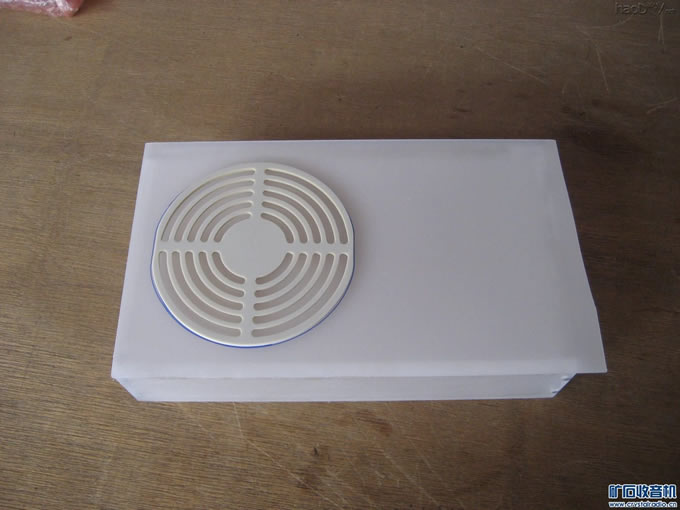

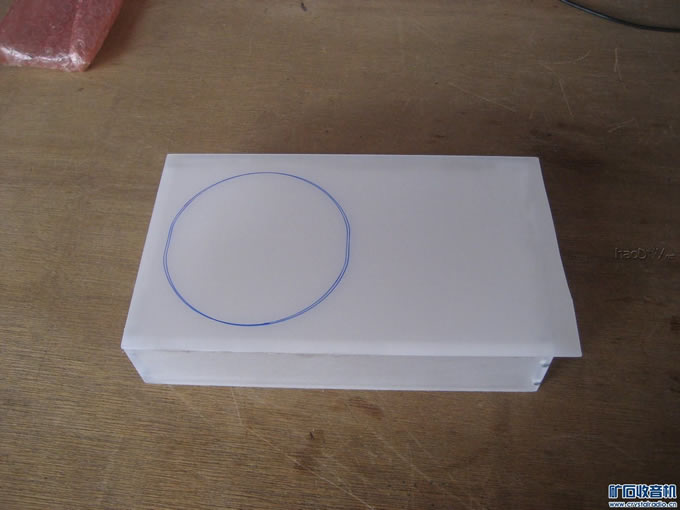

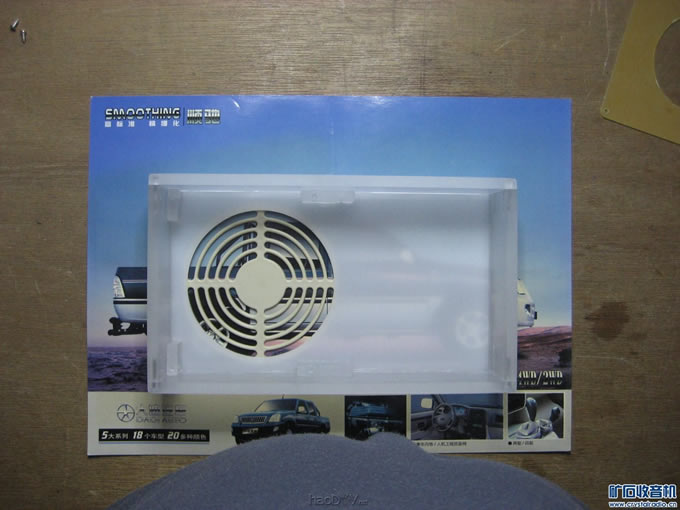

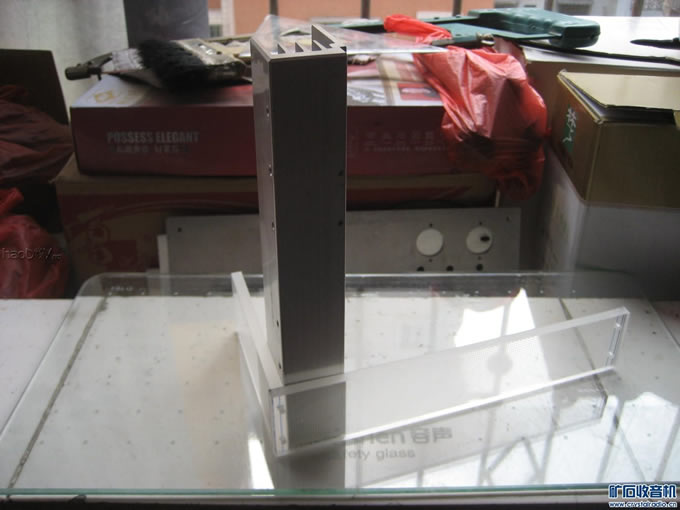

2.机箱制作与元件装配

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作  (责任编辑:admin)
