用TA7642做的简单收音机

时间:2013-04-10 15:52来源:www.crystalradio.cn 作者:happymart 点击: 次
为的配合咱们坛子一年一度的大赛盛事，又做了一个简单的收音机，请高手们指点。。 磁棒天线两脚用的是杜邦针用胶枪固定直接焊在电路板上的。 再来个特写 电路图是自己用CorelDRAW 12画的，想做的朋友可直接打印做电路板，不过我用的是洞洞板，省事哈。。。

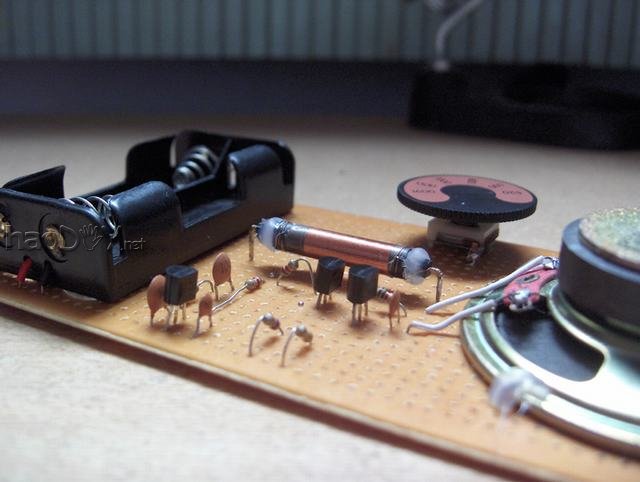

为的配合咱们坛子一年一度的大赛盛事，又做了一个简单的收音机，请高手们指点。。
用TA7642做的简单收音机

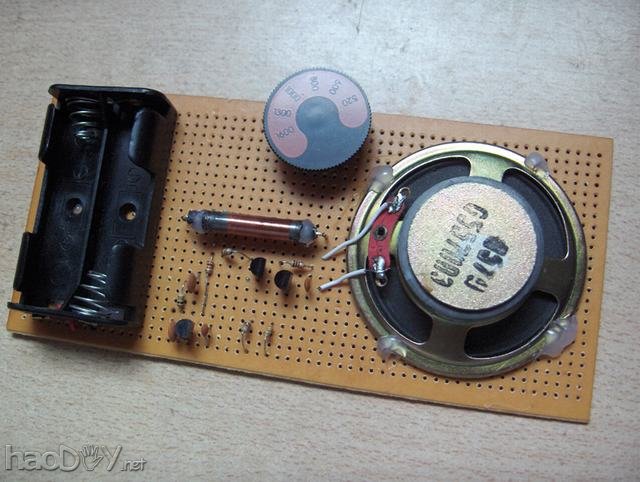

磁棒天线两脚用的是杜邦针用胶枪固定直接焊在电路板上的。
用TA7642做的简单收音机

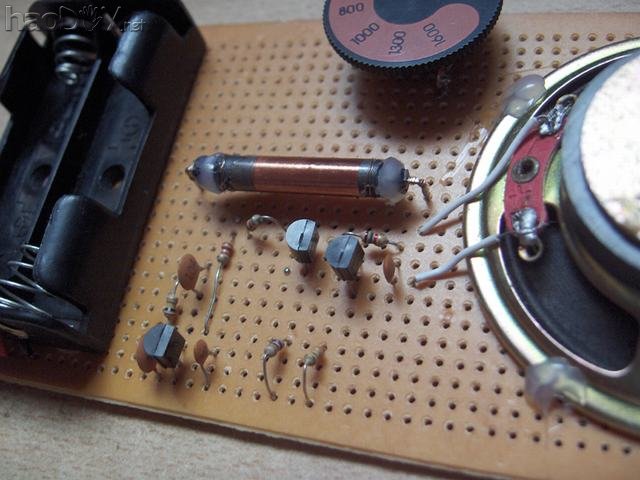

再来个特写
用TA7642做的简单收音机

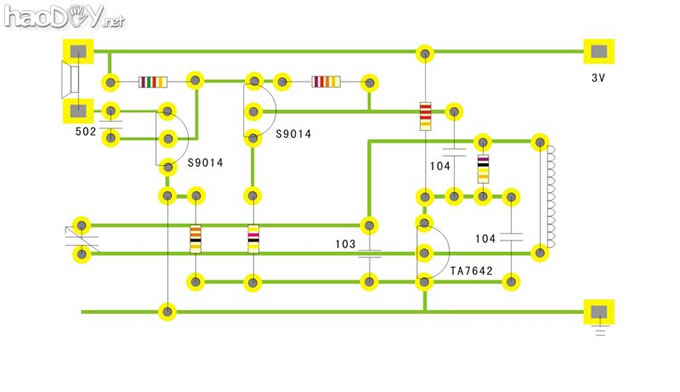

电路图是自己用CorelDRAW 12画的，想做的朋友可直接打印做电路板，不过我用的是洞洞板，省事哈。。。
用TA7642做的简单收音机
每个元件都标的有参数啊，，色环电阻自己算阻值。
