古董可变电容以及它的包装纸盒。
这种可变电容感觉上确实比较复古，且拿起来非常有份量，又比塑胶外壳的可变电容耐用(古代真空管收音机中的可变电容大多使用这种，许多到现在仍然可以使用)。不过除了不容易买到以外，它的价格也不低。如果您很幸运的买到了，那么建议可以用这个电容来试试看。当然，不管用哪一种电容，只要电容量适当，电路功能应该都是正常的。

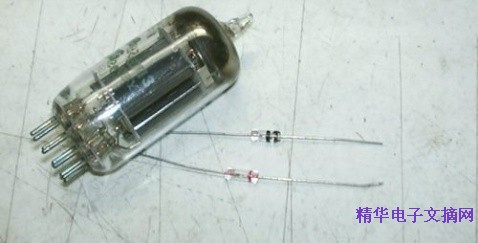

左边是用来比较尺寸的6922真空管。
上图是这次所使用的1N60二极体，这是一个承受电流电压都相当低的二极体，专门用来作为讯号检波。因为这个收音机输出的电压电流都相当低，所以使用的耳机必须要特别挑选：

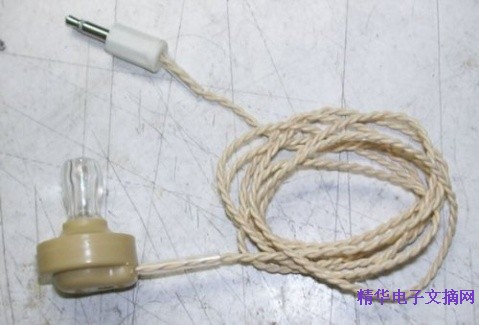

要用适当的耳机，否则这么低的电压电流是无法听到声音的。
这种耳机的阻抗相当高，是专门为这种低电压电流的情况下设计的。因为没有任何放大的装置，必须靠无线电波的能量来发出声音。
零件准备好了，就开始装机器了。因为零件实在很少，所以要不要机箱就看个人了。我找了一个小Case来把它装在里面，主要是因为我使用的可变电容是大型的那种，不找个机箱实在不好固定。

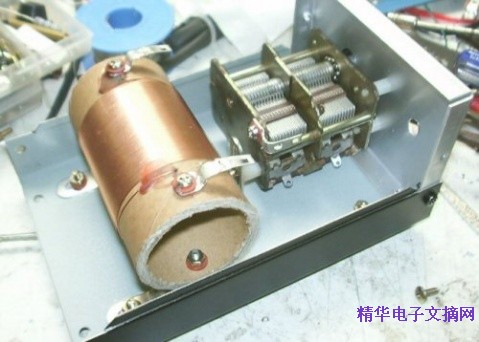

先将可变电容以及电感固定。
将可变电容器以及电感固定。要注意这种大型的可变电容外框金属就是电容的其中一极，要注意和外壳绝缘的问题(不过在习惯上会把这一极接往接地端)。

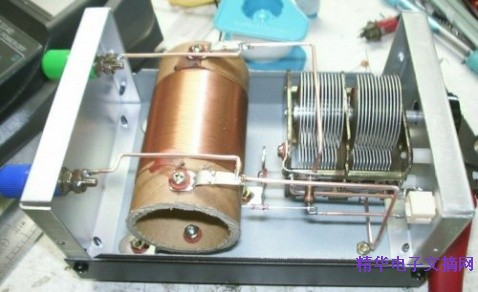

配线相当的简单。
因为配线很少，所以我决定采用1920年代收音机很流行的配线方式。采用粗的单心铜线以架空的方式进行配线。上图中的机器是没有装输出端的10uF电容，这颗电容是用来隔离直流的，但是不装也可以，对声音不会有甚么影响。如果要装，则不管采用电解电容或是金属膜电容都可以。
把天线搭起来吧
在配线完成后，就可以开始收听了。将耳机插上，接着装上地线以及天线。天线的部分，如果您居住的地方距离AM电台的发射站非常的近，或是窗外非常的空旷，没有任何障碍物阻挡，那么不妨试试看直接用一条粗铜线拉直当作天线，也许可以收的到讯号。否则，天线的部分可以单独架设室外天线，或是与电视天线共用(或是直接接往有线电视Cable也可以)。地线的部分，就找一支粗铜棒，去地上打个孔然后………
“别闹了，只是想听个收音机而已，还要去外面做工？”
好吧，说的也是….要这么大费周章的话，不如买个现成的收音机算了。在说最近金属价格飙涨，今天打的接地棒，搞不好明天就被人家挖出来A走…..。那么，找个替代的方案吧。

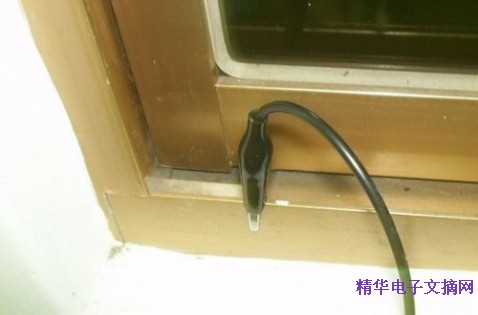

将接地线固定。
如上图，将接地线以鳄鱼夹夹在家里窗户的窗台的金属部分。或是在墙上打个钉子夹上去，或是直接固定在水龙头上面效果更好。(当然这些都不如去打一支真正的接地棒到地下)。一切接线完成，戴上耳机，调整电容器，试试看能不能听到声音吧。如果居住的地方建筑物较多，那么收讯效果较差，反之可能可以收到较多的电台。
