捣鼓电子元件还是小时候的事情，最近不知道哪来的劲头，就是想做矿机。

想到就要做到，开始准备做。

先是淘宝买了一堆东西：
1、空气电容、二极管、线圈、高阻耳机，粗线点线若干
2、小型电转（钻各种孔非常方便）
3、大小各种螺丝、螺帽、接线柱，从M2到M6每种数十个（当然没有全部用上）
绝缘电路板、有机玻璃板，专门划有机玻璃板的勾刀（本来想做有机玻璃板透明型矿机，后来就地取材没有用上，勾刀倒是用上了）
4、其他烙铁等基本工具本来就用，不需要买了。

现在开始，现场直播制作全过程，由于只能用每天下班回家晚饭后的时间做一点点，估计需要的时间不会很短。

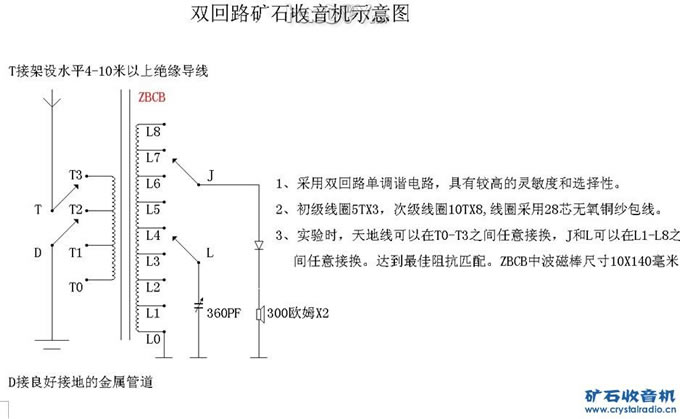

先上一个电路图，是淘宝的一个卖家给的，据卖家多次试验，效果非常好，因为买了他的零件，卖家在制作调试过程中给了很耐心的不厌其烦的解答。

实际组装时，基本就是这个电路做的，只是在耳机上并联了一个固定电容。
现场直播：双回路矿石收音机制作全过程

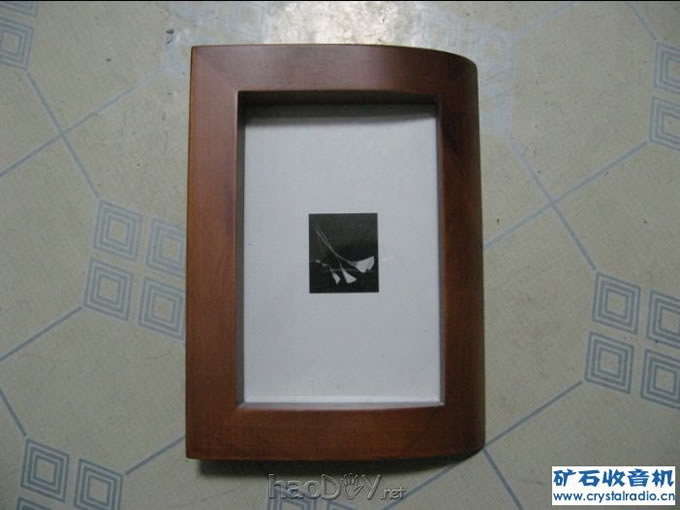

我的矿机的基本框架是一个相框，本来想到木工店定做一个框架的，后来还是发现了这个相框的潜力。
现场直播：双回路矿石收音机制作全过程

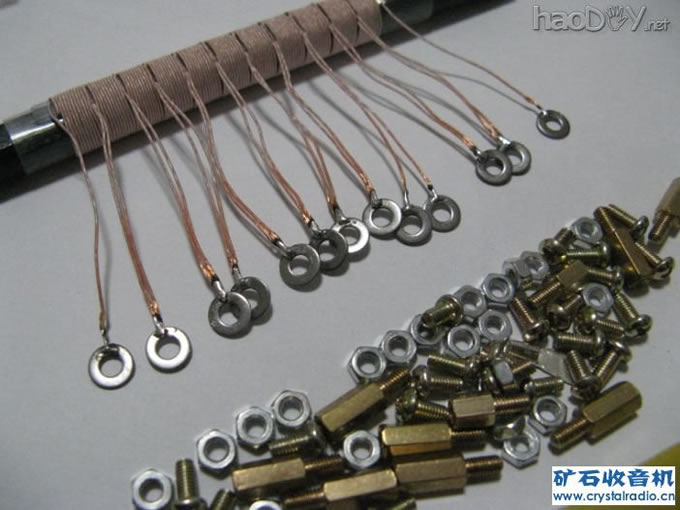

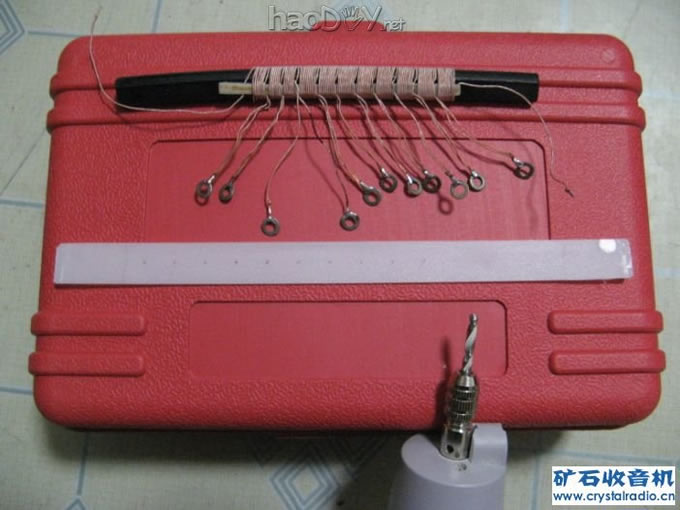

第1步：先将线圈的每一个抽头焊上一个螺丝垫片，包括最边上的两个也要焊上，便于后面的固定。
下面几个抽头中甩向左边的4个是初级线圈的，甩向右边的9个是调谐线圈。
现场直播：双回路矿石收音机制作全过程

相框的内部距离正好是线圈磁棒的长度多一丁点，于是磁棒很好固定。
本来是用白色的硬塑料条做接线柱的底板的。（当然，后来换成绝缘板了）

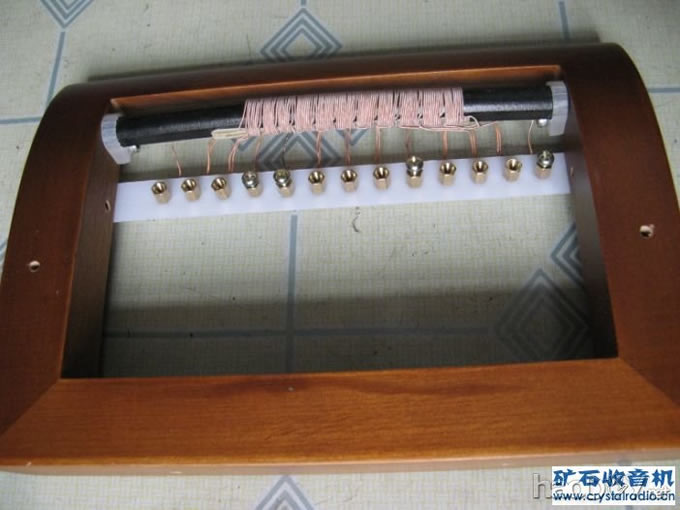

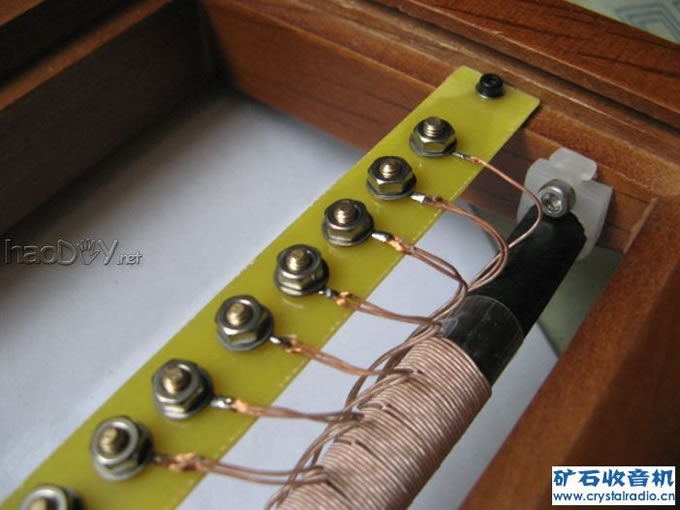

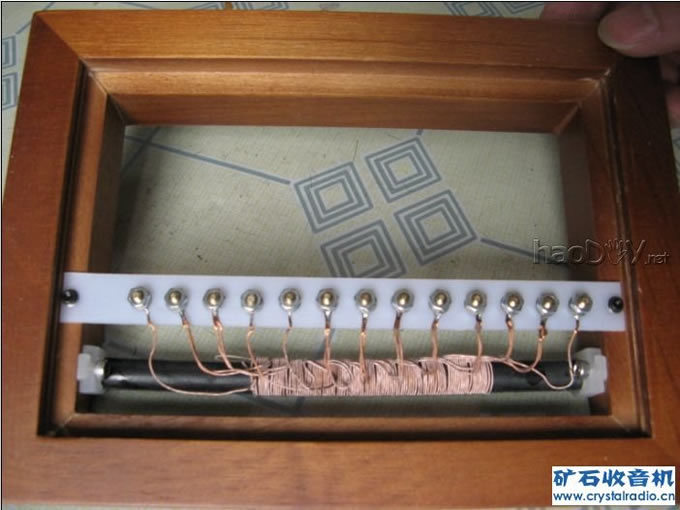

线圈的固定和接线柱--正面看。
现场直播：双回路矿石收音机制作全过程

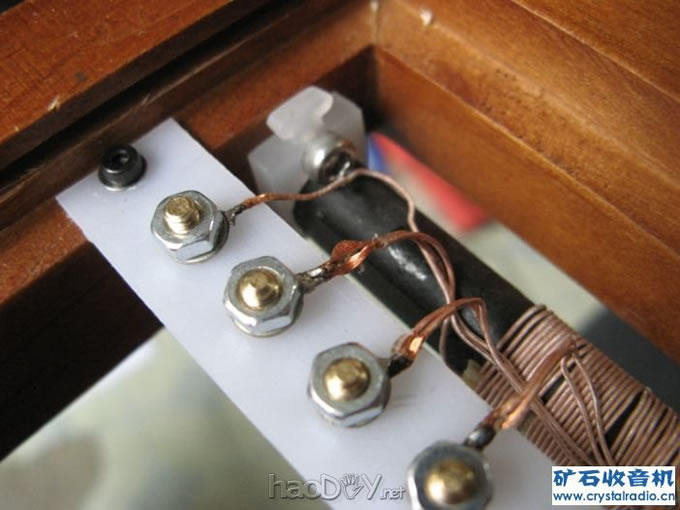

线圈的固定和接线柱--反面看。
现场直播：双回路矿石收音机制作全过程

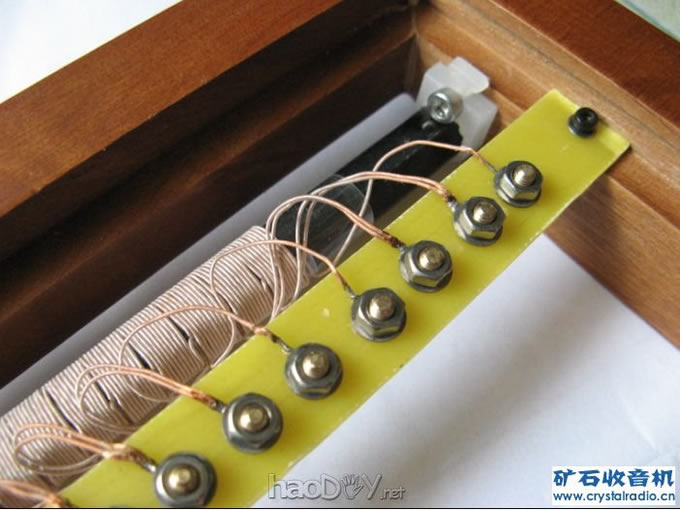

线圈的固定和接线柱--反面局部图。
现场直播：双回路矿石收音机制作全过程

裁绝缘板绝对是个力气活，而且很危险，勾刀看上去就很可怕。
就在裁绝缘板的时候，发现绝缘板的边角料很有用，可以代替二楼图里面的白色硬塑料条。

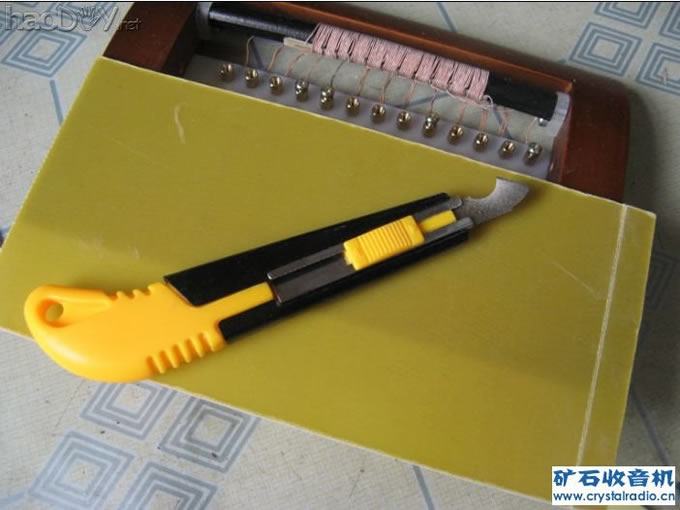

裁绝缘板的勾刀
现场直播：双回路矿石收音机制作全过程

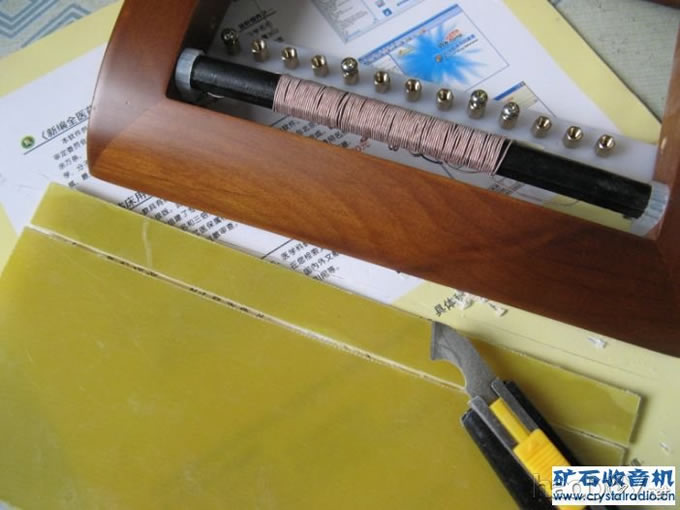

终于裁开了。

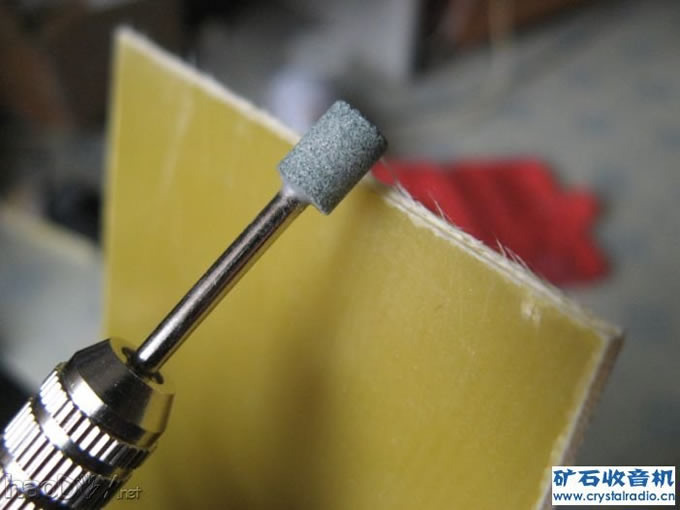

裁好后再打磨一下边缘。
现场直播：双回路矿石收音机制作全过程

原帖由 zlp8004 于 2011-4-3 16:25 发表

楼主绕线圈的技术有待提高

您说得很对！谢谢批评。

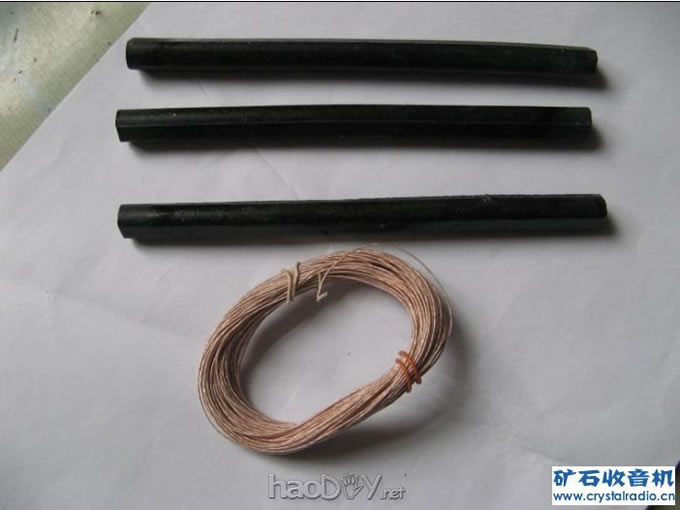

这个线圈式卖家帮我绕的，我自己也买了磁棒和纱包线，准备自己绕一个。
得先学习抽头，因为这个线路图的抽头很多。
现场直播：双回路矿石收音机制作全过程

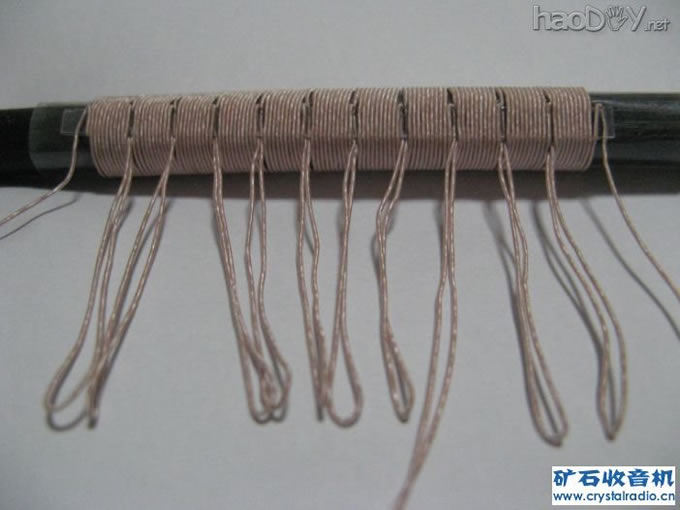

在淘宝卖家的指导下，终于绕好了一个线圈。
调整线圈话了不少时间。
现场直播：双回路矿石收音机制作全过程

终于将垫片焊接好了。新的不锈钢垫片真的很难上锡。

小经验：以前用普通的金属垫片，很好上锡，几乎不用焊膏。用新的不锈钢垫片，很难上锡，要上的话，刮得再干净也很难。必须要反复带锡烫（用干净的烙铁头干烫效果不好），烫到垫片快有点变色了，变为金属略黑色，在多用烙铁头多磨蹭磨蹭，注意要带锡磨蹭，差不多的时候，加点焊膏，就比较容易上去了。

现场直播：双回路矿石收音机制作全过程

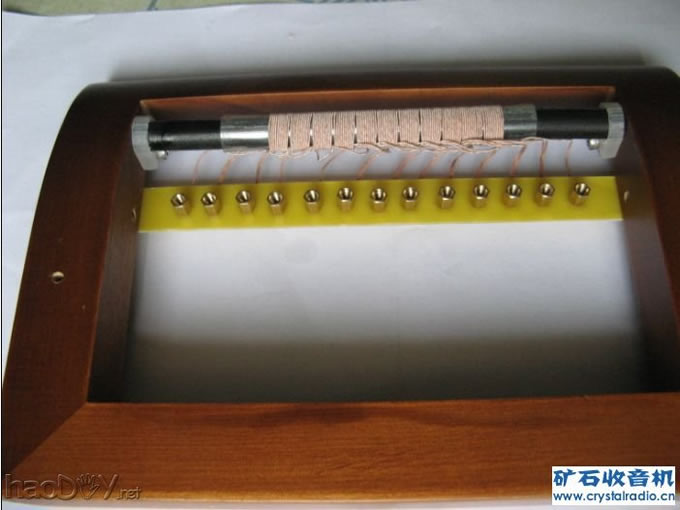

终于重新绕好线圈，换了绝缘板装了一排接线柱。搞了昨天一个晚上。
到这样，线圈的绕制和安装应该是固定下来了。接上天地线和其他元件，试了一下，效果很好，关键是天线抽头多，很容易找到有声音的波段，选择性相当一流。

正面图1
现场直播：双回路矿石收音机制作全过程

正面图2

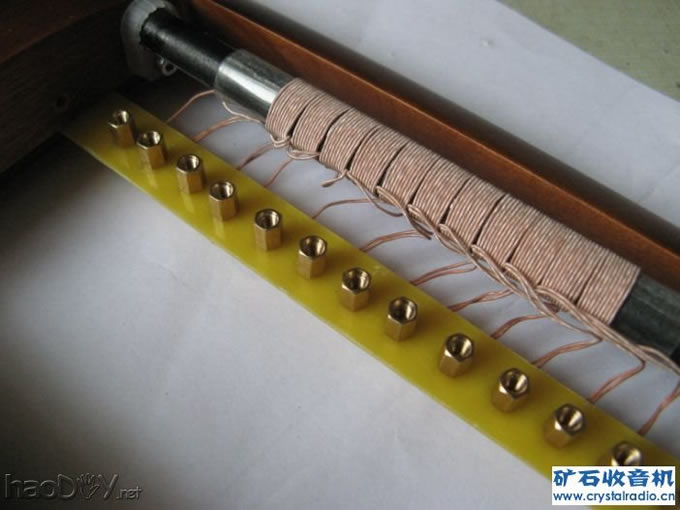

反面看看局部图1

反面看看局部图2

楼主| 发表于 2011-4-4 09:44:16 | 只看该作者

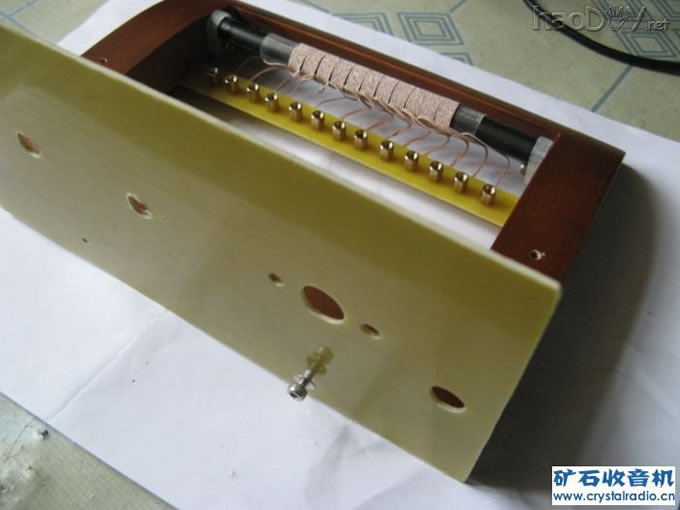

本来想做立式面板的，洞都打好了，也固定好面板了。
现场直播：双回路矿石收音机制作全过程

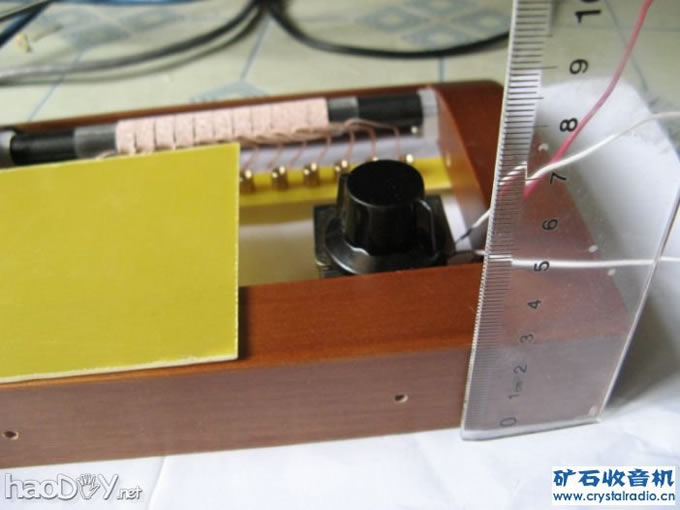

后来发现，空气单联高度刚好能放进相框的厚度（相框骨架厚度31.5mm，空气单联电容厚度不连旋杆部分大约是24.5mm），于是经过激励的思想斗争，决定做卧式的，这样能安排元件紧凑一些，将来搬家或者拿出去试机，也方便很多。

于是浪费了一块绝缘板，可惜啊，这东西淘宝买起来很便宜，单独买的话就是运费贵。

这样一来，我的矿机就可以称呼为：史上最薄的卧式矿机（超薄矿机）
前侧的两个螺丝洞本来是固定立式面板的，这样就浪费了，为了不难看，将来用于固定一个自己制作的小标牌，就能将这两个小洞利用上了，而且应该很美观。
现场直播：双回路矿石收音机制作全过程

原帖由 矿石检波收音机 于 2011-4-4 23:20 发表

期待继续！

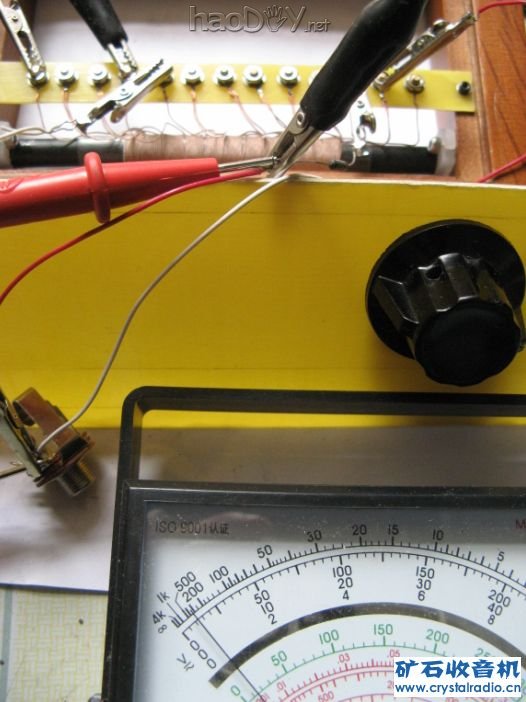

可变电容装好了，拉起天地线，测试一下电流。才2uA左右，好小啊。虽然声音能听清楚，也许是天线不够好，自己拉的天线很可怜，短短的。
不知道论坛里有没有南京的矿机爱好者，有好天线的话，真想上门去借根好天线试试看效果。
现场直播：双回路矿石收音机制作全过程
