俺自己DIY的，尽量追求性能，故“性能摆中间，其它放在两边”！矿石机上满度盘都是电台，感觉……！已上内部图员

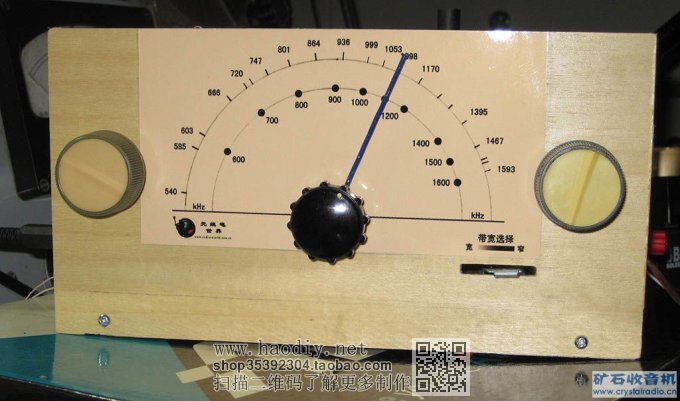

度盘外圈刻度是随时都能收听到的，没有标明频率的要晚上才能听到（都是稳定接收）。
当然，听不清内容的不算，俺说的都是能清楚滴听清内容的才算！

天线：6楼顶，长60m。
地线：废弃水管。
检波：2835
耳机：SC-300改制R=16.4k
线圈：0.04×60绕在注射器外管上有磁棒
调谐：双连高品质可变电容器
电路：双调谐方式电感耦合（耦合度可变）
其它：尚未完工……弄好了再说。

感受：一定要有高质量的天线，矿石机才有优秀表现。

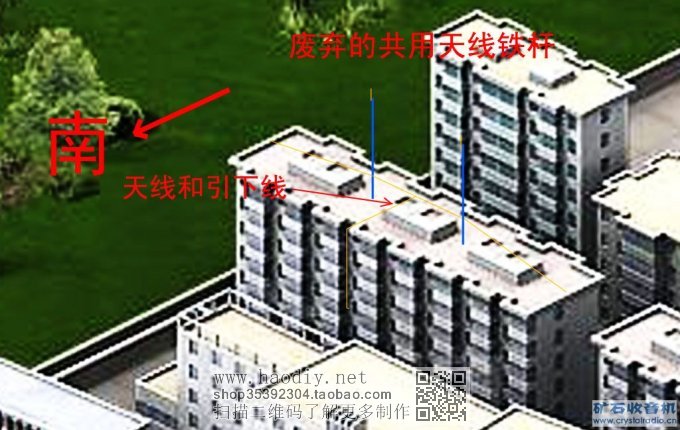

因为前面的楼房不让上去，我无法拍摄天线全貌，只好用电子地图的截图来模拟一下实际的大致模样。
矿石机上满度盘都是电台，感觉……！已上内部图员

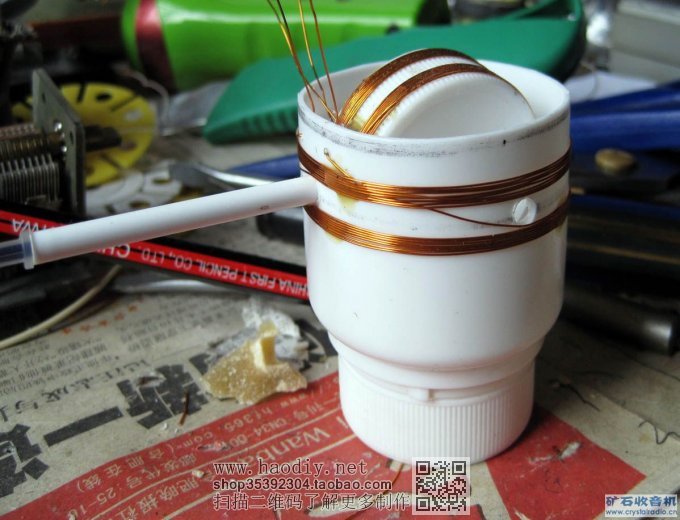

最初的设计是有专门的耦合线圈的，曾经制作过两个。一个是断磁棒双线并绕绕7圈；另一个是用药瓶子做成的内外旋转变耦合的版本。
矿石机上满度盘都是电台，感觉……！已上内部图员

这两种后来因为效果不尽人意被放弃。最终还是使用传统的双回路方式（不过两组线圈的放置方式比较特别）。

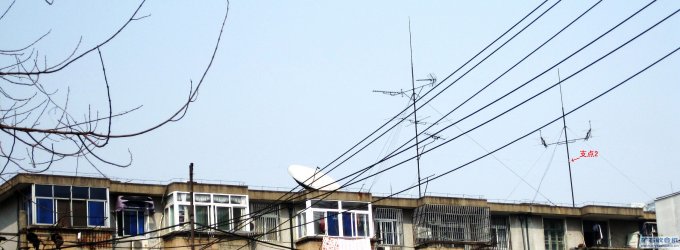

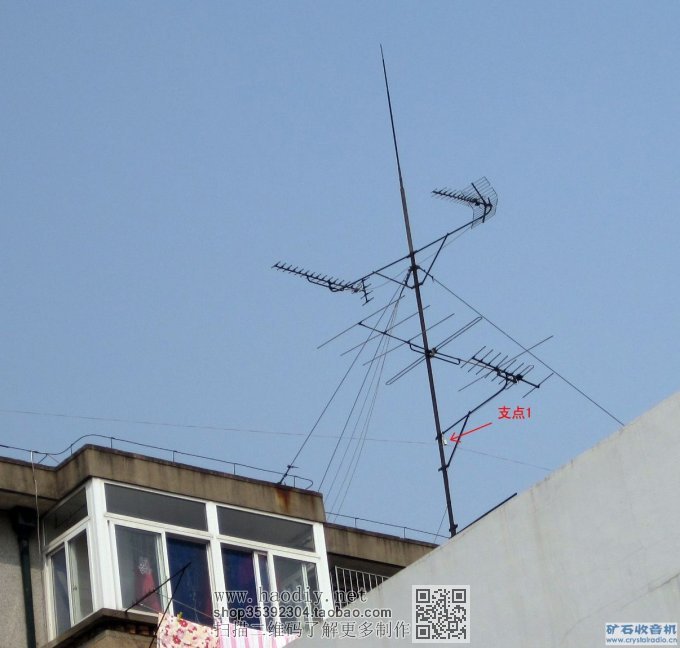

今天天晴，拍摄了天线图。因为无法靠近，只好远程拍摄，效果很差凑合看。

矿石机上满度盘都是电台，感觉……！已上内部图员

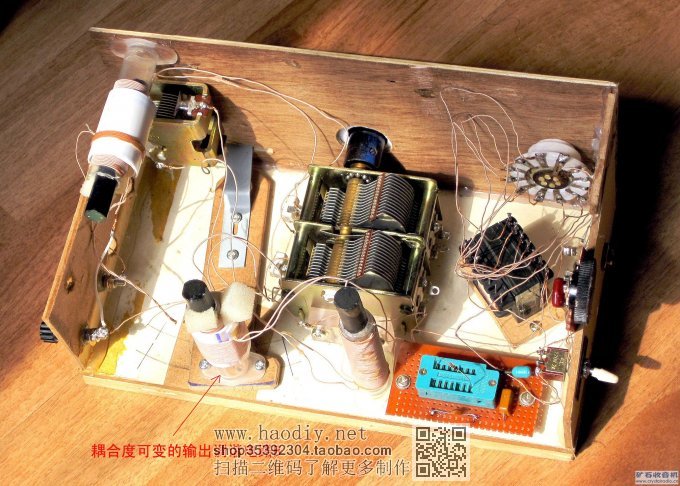

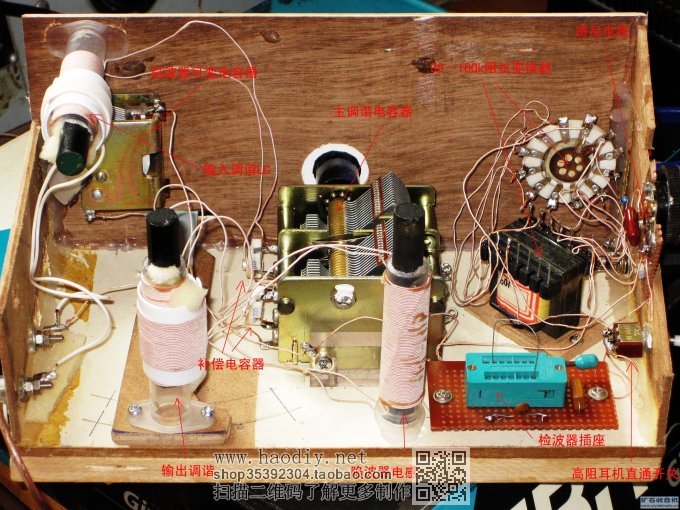

内部图片大致如图
