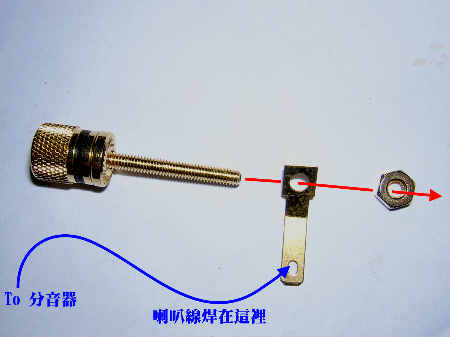

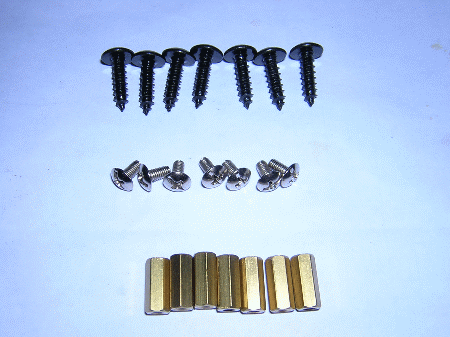

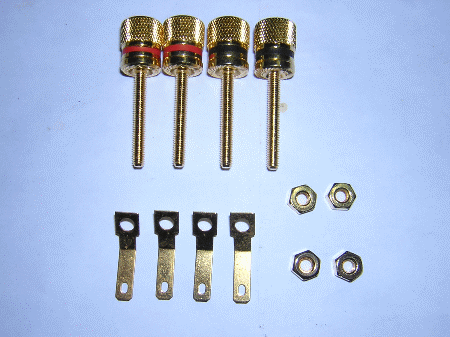

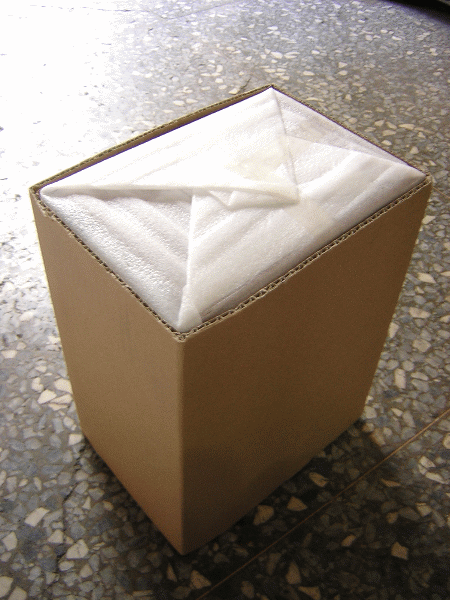

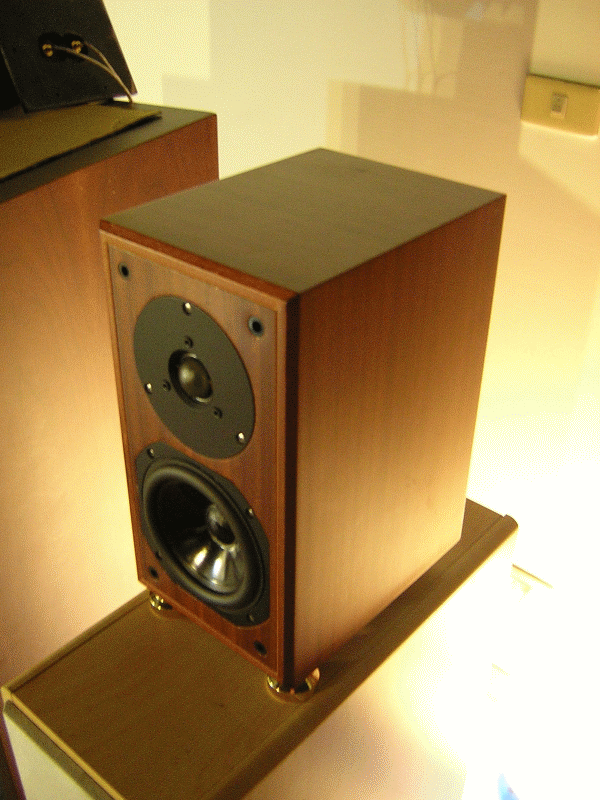

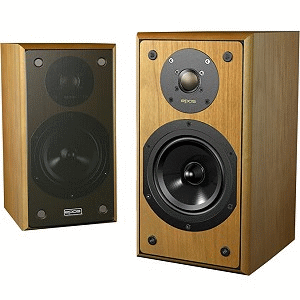

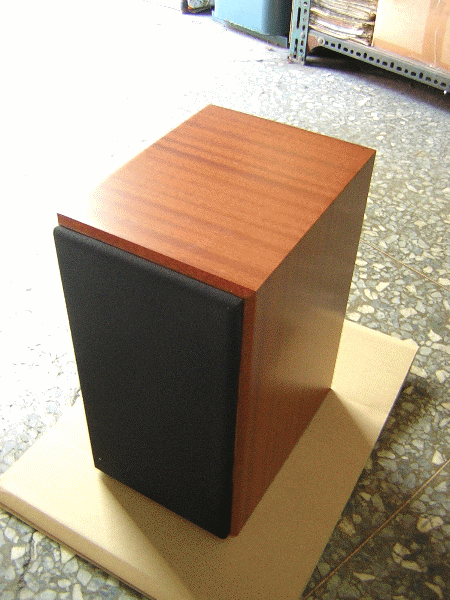

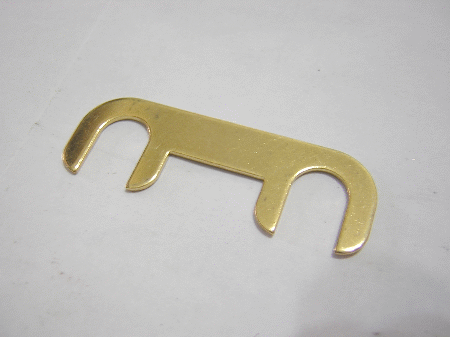

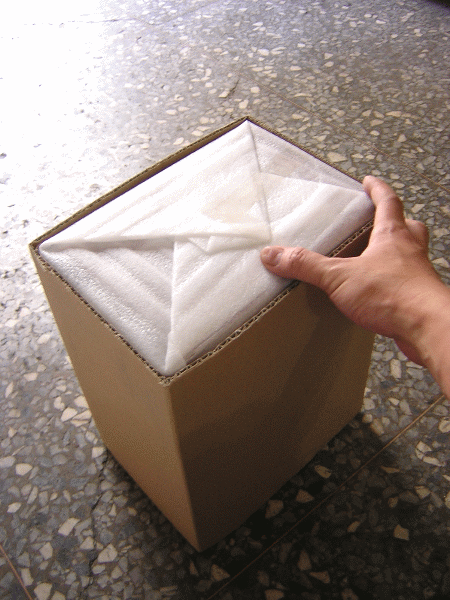

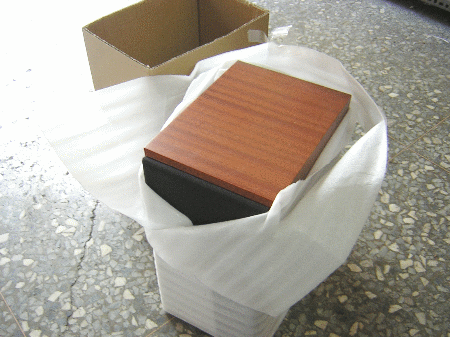

前言: DS在2006年的上半年度計劃裏,推出一對以EPOS M12.2為籃本的小喇叭,同時以超 越原廠為目標,設定了這組名為2006小喇叭的計劃,甫一開始,就受到許多玩家的肯定, 加上事前試聽工作的周全,也讓這對小喇叭創造了DS開站以來前所未有的嘉績.  上圖:EPOS原廠的M12.2,售價NT$20400,在音響論壇及許多玩家眼中是一對後起之 秀,許多正面評價對這對喇叭有加分作用. DS所推出的2006小喇叭以參考並超越M12.2為主要目標下,將分音器及所有單體重 新計算,經過反覆驗證及修改,確定最後的方向,並提供主要試聽服務,讓DIY喇叭套件也 能享有尊榮級的鑑賞條件.  上圖:DS2006小喇叭提供DIY套件試聽空間,並朝高品質目標邁進!! 所有的網友在訂購之後,將會分二次收到貨品,第一次是分音器及所有零件,第二次將會 收到包括喇叭箱體及單體螺絲端子等物品,收到二次的貨品之後,清點零件並對照如下 表: 高音單體 2個 中低音單體 2個 喇叭箱體 2個 鍍金端子及螺絲總成 4對(2紅2黑) 空心電感(大) 2個 空心電感(小) 2個 2.2ufBENNIC電容 2個 3.3ufBENNIC電容 2個 4.7ufBENNIC電容 2個 5R/5W電阻 4個 黑色自攻螺絲 14支 銅柱 14支 3mm不鏽鋼鍍鑷螺絲 14支 上圖:零件表清單,若有缺件請來信hn702906@diysong.com補寄 先讓我們看看螺絲包: 上圖:單聲道的螺絲包,共有木攻螺絲及銅柱+不繡鋼螺絲2種,為的是可以讓Diyer選擇 直接鎖上或是利用埋銅柱的二種固定方式.當DS在設計這款喇叭時,也同時將許多方便 裝機者的細節考慮進去. 再來就是清點端子包,這款喇叭所附的端子是細長型的鍍金端子,利用端子上的接片來 達成活動可拆的裝機手法.  上圖:DS 2006小喇叭所附上的鍍金喇叭端子,利用銅片故定喇叭內部裝配線材,並保留 以後可以輕易更換的特性,若是要更會成更發燒的喇叭端子,利用原本的孔位可以輕易 定位並擴孔成功!!  上圖:所附的跳線插Pin也是鍍金材質,若要更改成更發燒的跳線(例如純銀跳線)也是簡 單.  上圖:跳線固定方式,2個喇叭端子間距已經定位OK,可以輕鬆的將跳線片裝入鎖緊 清點完成後讓我們先來看看喇叭端子固定的方式:  上圖:將喇叭端子由喇叭箱體背後插入穿越銅片與螺母相接合,定鎖緊即可,喇叭箱內部 配線是焊在銅片上面,若以後要更換線材可以容易使用小瓦數烙鐵解焊,方便極了!! 好的,再來是將喇叭箱體取出並開始安裝銅柱,若是使用木攻螺絲安裝則這部份可以跳 過不用看  上圖:將喇叭箱體取出,用倒出來的會比較輕鬆,也不怕取出滑掉摔傷箱體  上圖:取出OK!!完整的一個喇叭箱體,除了用舒美布包裝外,外側加上紙板保護  上圖:拆箱露出!!原木貼皮真是漂亮!!拆下來的舒美布別丟掉喔,等下有用,施工時可以拿來墊喇叭  上圖:終於完整的拿出,這對喇叭真是漂亮呀!! (责任编辑：admin) |
