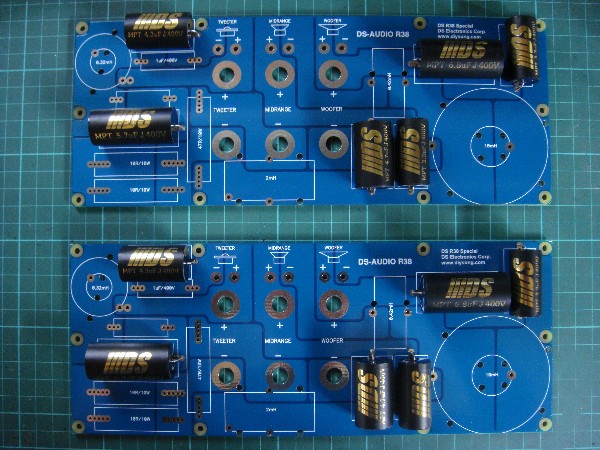

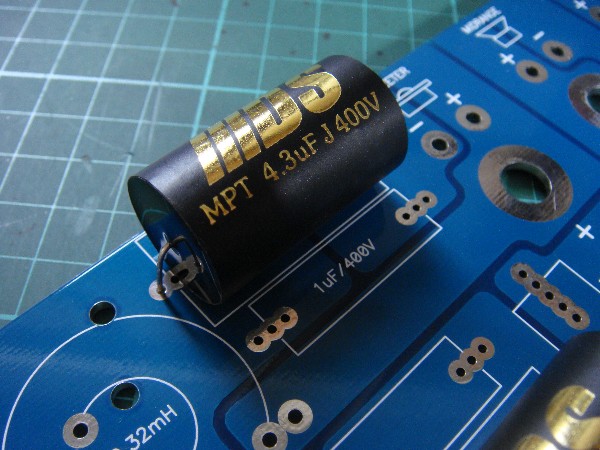

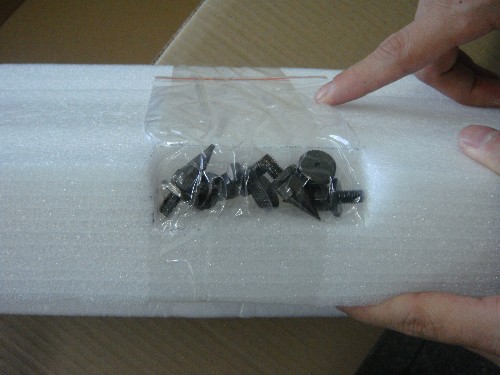

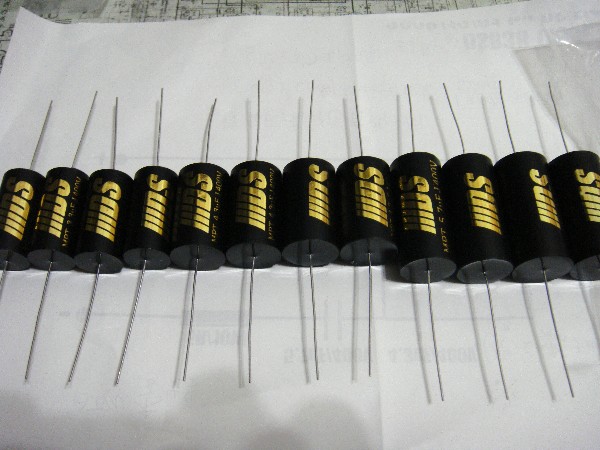

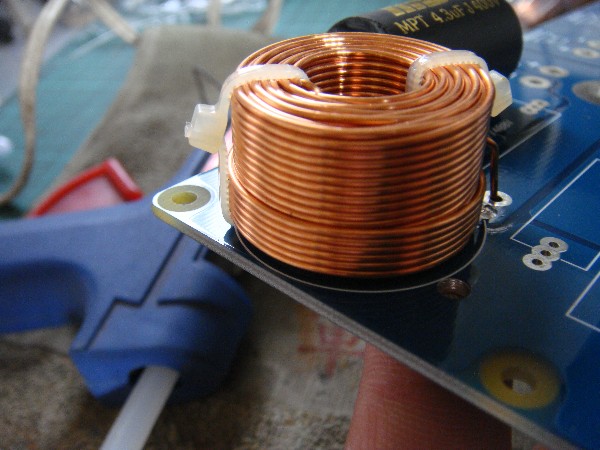

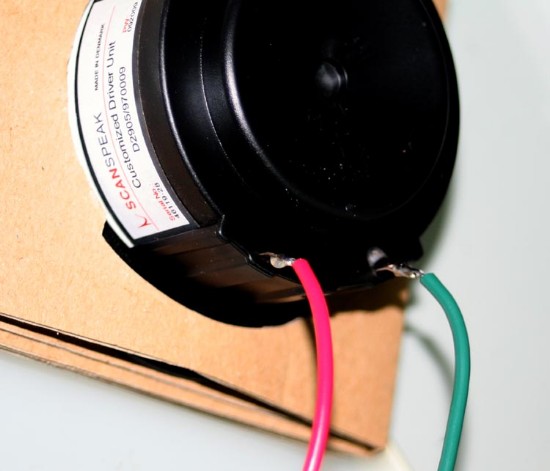

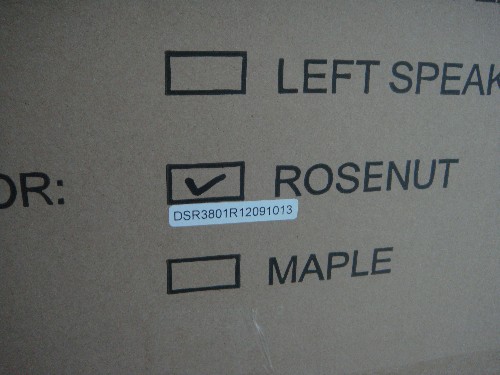

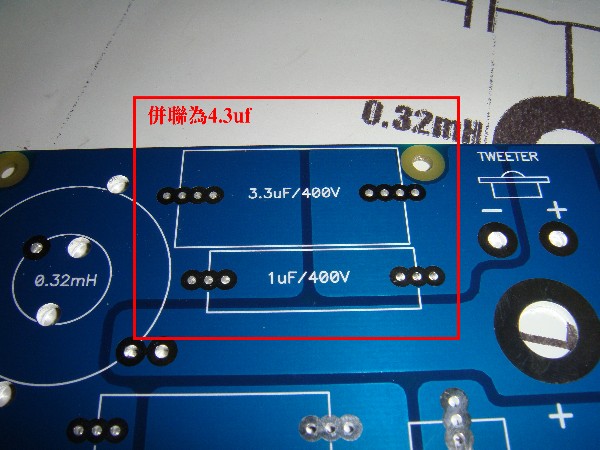

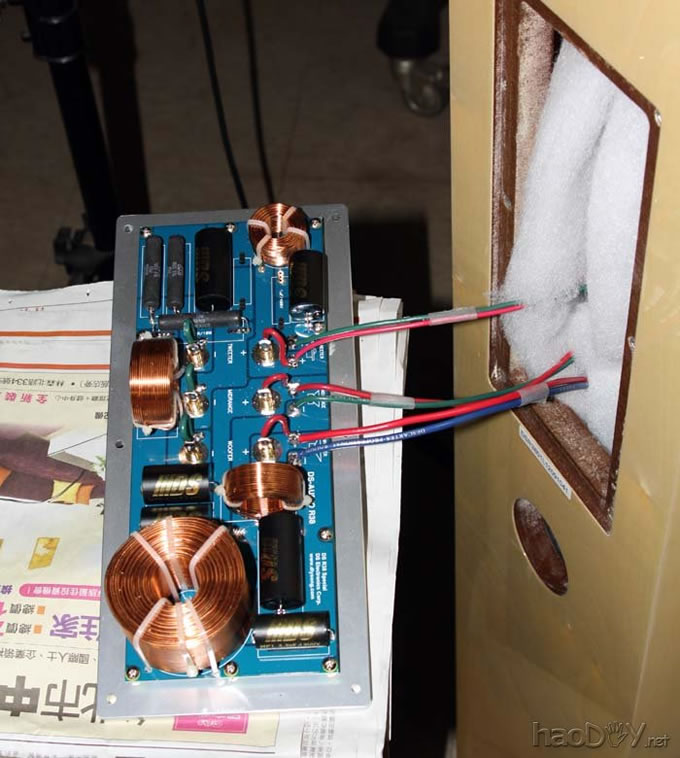

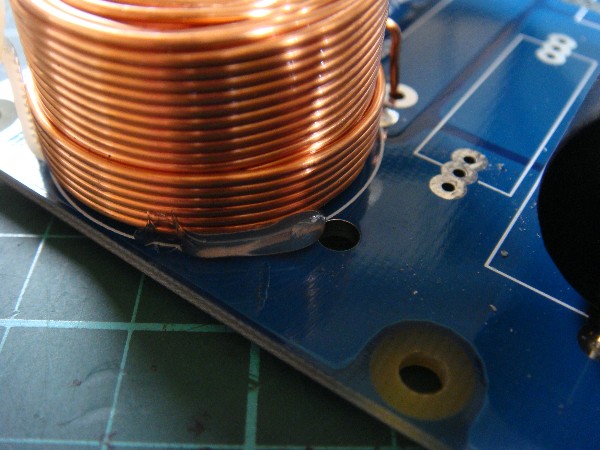

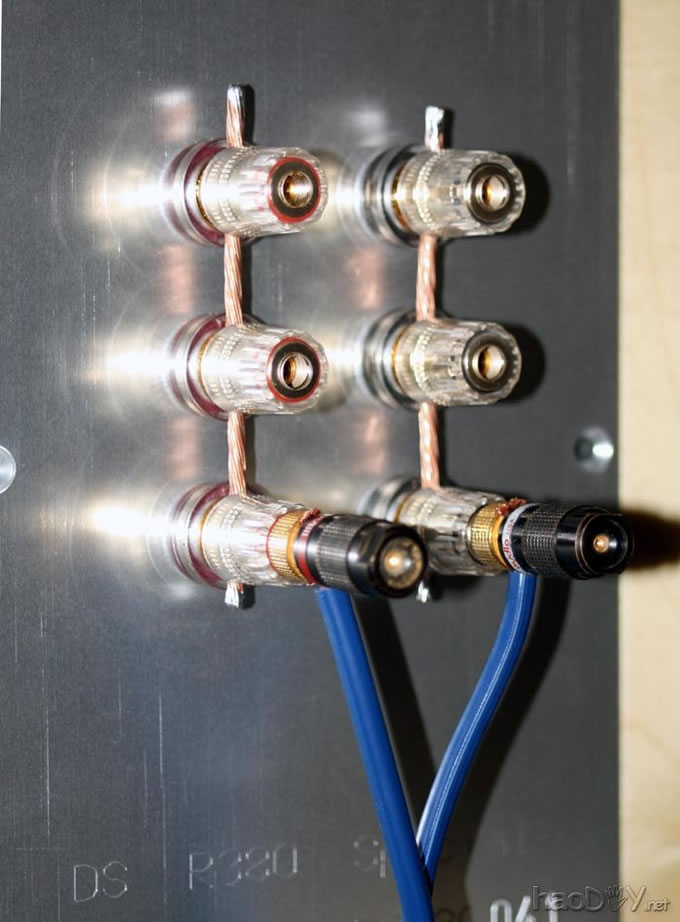

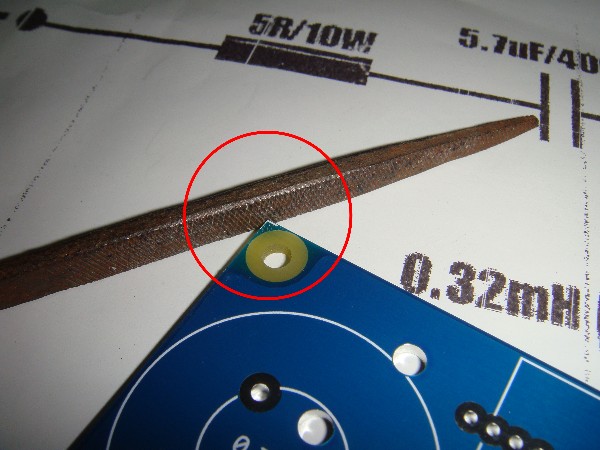

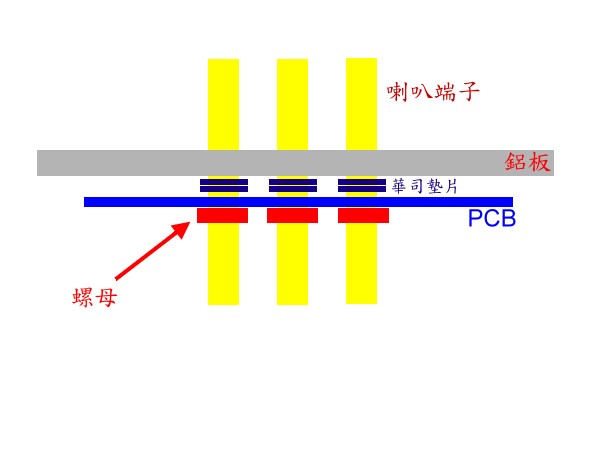

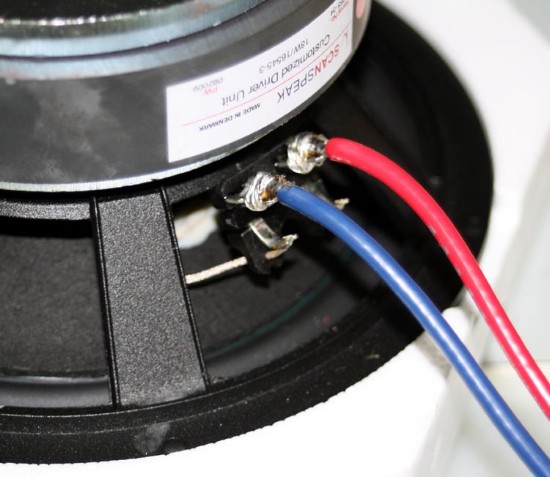

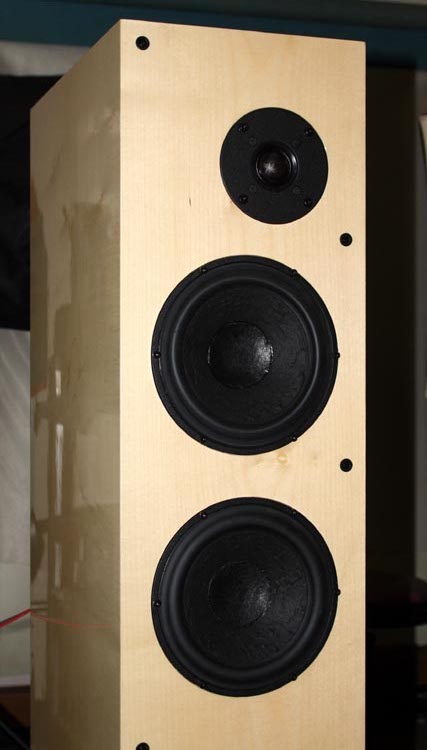

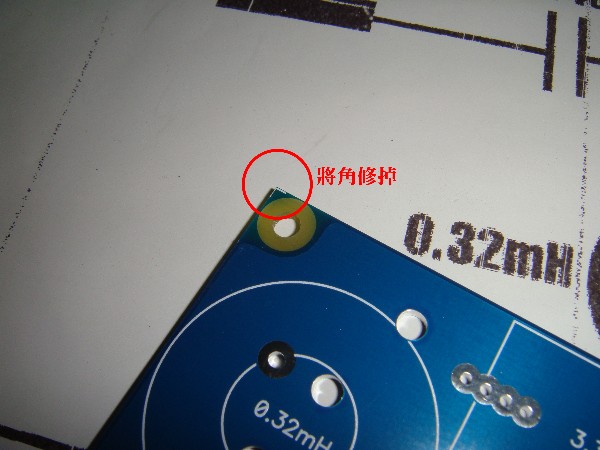

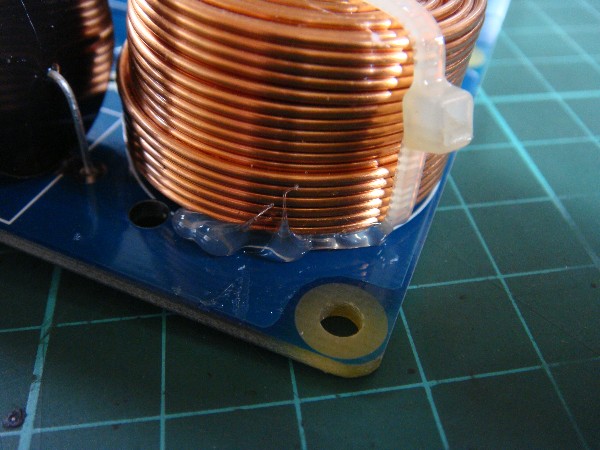

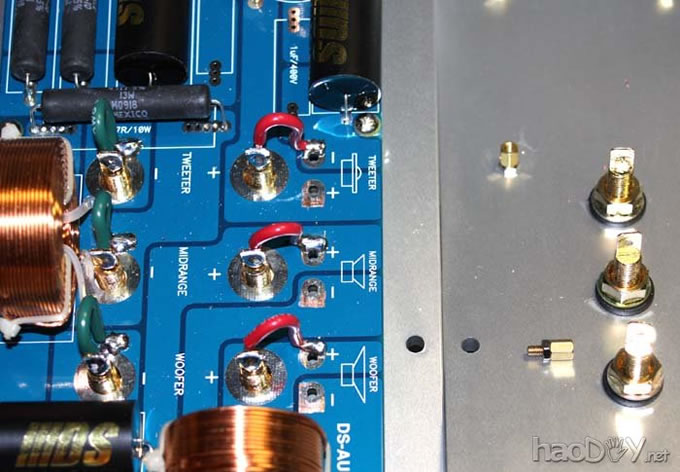

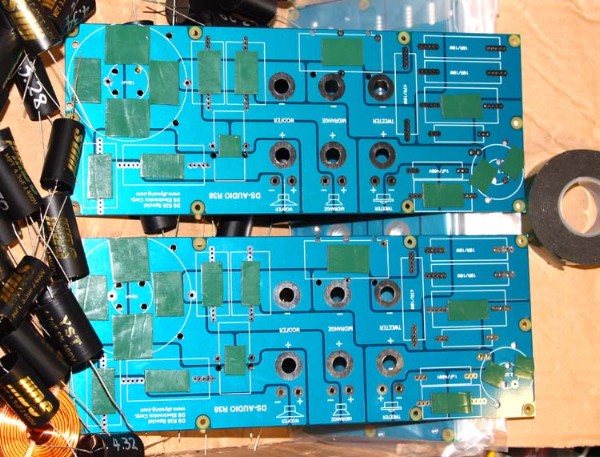

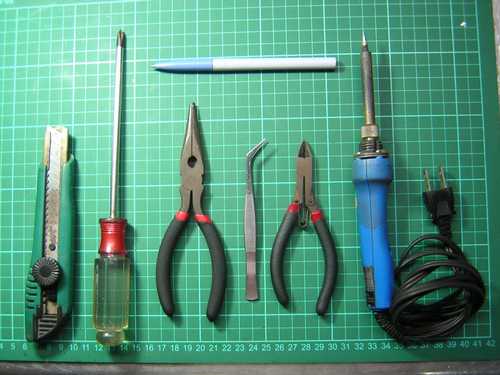

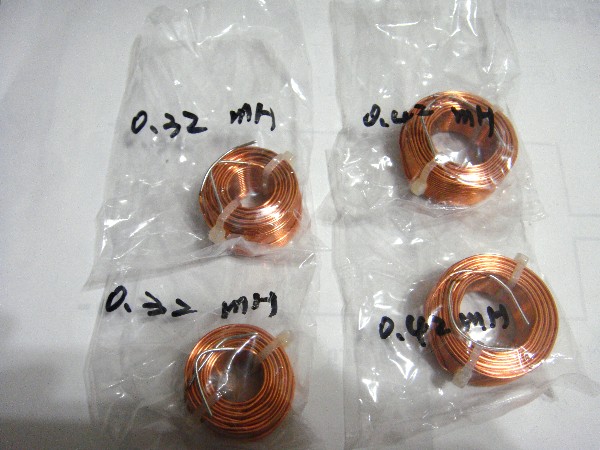

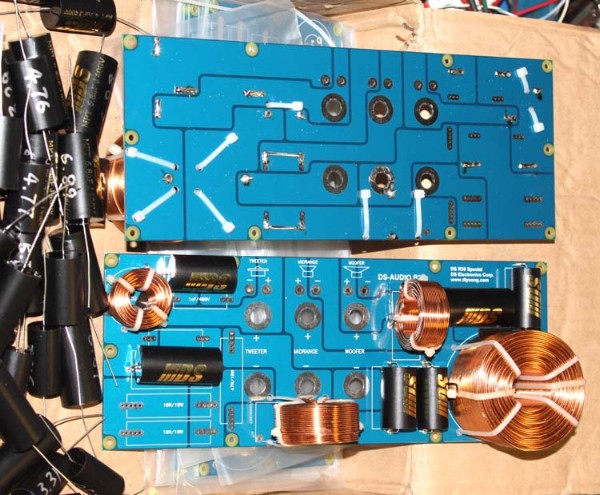

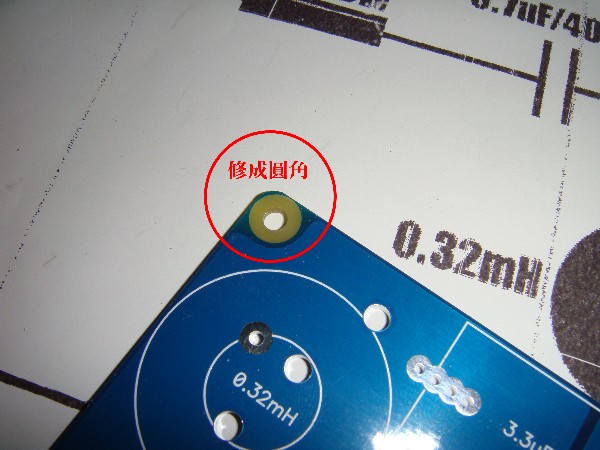

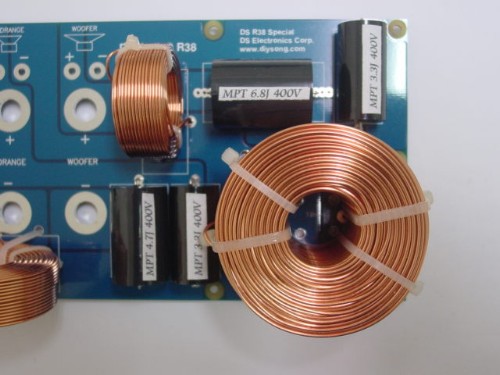

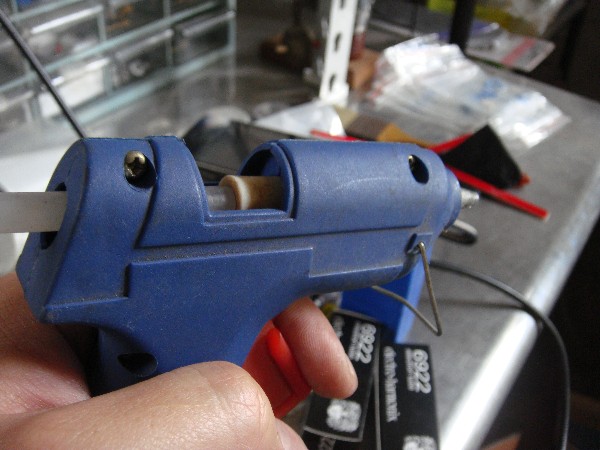

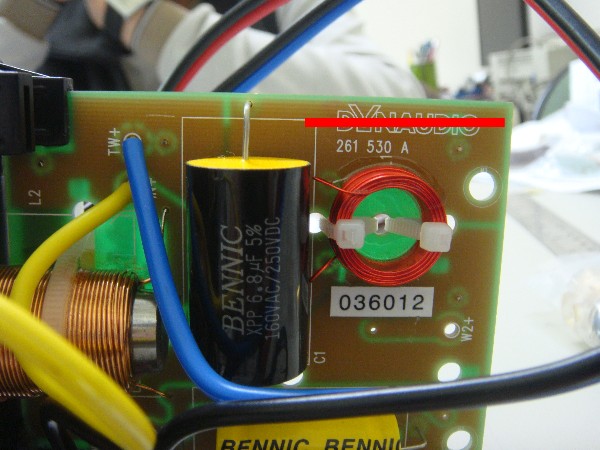

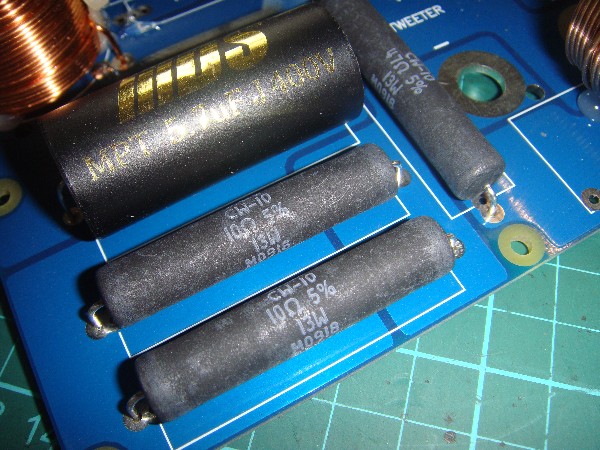

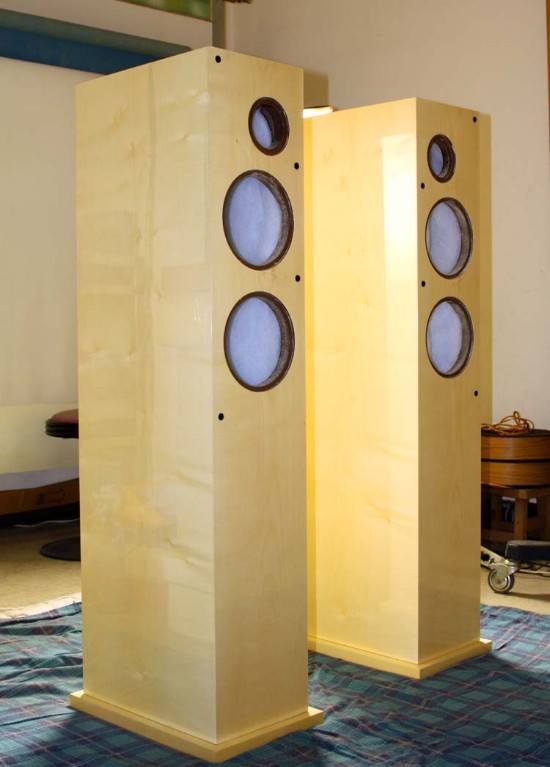

首先我們要感謝Getpointlee前輩對我們的委託 撰寫DS R380裝機報告及提供更佳的用料方式， 讓我們的R380有更多不同變化， 並且提供了許多Diyer豐富的組裝選項， 這也就是為什麼DIY的迷人之處-----透過許多不同玩家的心得分享， 進而打造出自己想要的聲音走向 接下來讓我們來開始組裝這對DS R380 Special，請準備好以下的工具:  上圖:準備好工具，馬上可以開工了 在我們收到了DSR380的所有零件後，請拿出隨電阻寄上的零件表， 清點無誤後分類放好，若是沒有零件表的朋友請至這裡下載: DS R380 Special 零件表(PDF檔) 每一對音箱分成二顏色，每個顏色都有二種， 每一對DSR380都有配對的編號， MAPLE是楓木色(淺色)， Rosenut的是胡桃木色(深色)  上圖:這就是Rosenut深色，配對編號是DSR3801R12091013， 其中間英文字R是指右聲道， 所以另一支的喇叭箱編號就是DSR3801L12091013  上圖:每一對喇叭都有腳釘，這腳釘附在泡棉的旁邊， 在打開喇叭箱取出箱體後別忘記有這個零件.  上圖:打開後取出箱體，地上可以鋪上棉被以防碰撞(圖片來自getpointlee) 接下來先將單體把線焊上，這部份有二種做法， 若是使用快插端子的話是比較簡易及省事， 但是若用焊的是比較牢靠，對於聲音訊號的整個傳達也會比較穩定， 不會因為快插端子以後老化產生雜音.  上圖:使用焊錫將喇叭線材焊住(圖片來自Getpointlee)  上圖:高音單體也是如此(圖片來自getpointlee) 好的，接下來將單體裝在箱子上，請慢慢的用對角的方式一次鎖上一點， 將力量平均的施力在螺絲上面，穩穩的將喇叭單體固定住，螺絲轉緊即可.  上圖:安裝單體OK，因為整喇叭的設計上都是透過後面的鋁板來安裝所有的零件， 所以前面單體只要一安裝好就可以都不用更動，我們就可以先裝好單體. 在單體固定裝好之後，接下來的步驟就是安裝DS R380的分音器， R380的分音器是容易安裝的，透過喇叭端子來將鋁板與PCB相結合， 讓整個PCB板上的傳輸路可以達到最短的路徑�  上圖:這是我們DSR380的分音器工程樣品，經過測試及小小修正後才會量產 在我們安裝R380分音器的同時，我們建議您做以下修正， 因為PCB與喇叭後面的分音器開孔是比較緊密的， 所以我們建議將分音器PCB的四個角稍微修一下， 這樣比較好安裝進去，當然不修也是可以的， 不過在裝分音器的時後會有點緊.  上圖:我們將上面圖片中的紅圈位置給稍稍修掉一點，請放心，這並不會有任何影響  上圖:用銼刀磨一下，將角去掉  上圖:完成!!修成圓角也是比較好看的  上圖:分音器電容照著容值排列妥善，準備裝上去  上圖:電感都也會在外面標示了感量，一樣的我們也要準備好安裝 在我們當初設計PCB的時後， 我們也考慮到了在某個分頻網路上的零件是可以比較有彈性的， 所以我們在整個PCB的LAYOUT上也做了一些小小的修正， 不但能夠符合整個裝機過程的需要， 同時也對網友未來若手癢想要修改分音器留下了空間  上圖:我們的零件是附上4.3uf的電容， 但是我們在PCB的LAYOUT上規畫成3.3uf+1uf併連， 這是在高通濾波的部份，換這邊的電容直接影響到整個高音的表現， 若裝機不確定要用那一種容值的話我們建議就直接用原來的零件即可. 在整個裝分音器的過程中，我們也同時建議使用熱融膠， 但可以將比較重的零件(例如大感量的電感)固定住外， 也同時可以提供防震的功能  上圖:用熱融膠槍將零件固定，這也是標準喇叭分音器的做法�  上圖:這是國外知名大廠的分音器，與我們的分音器比起來真的是差很多， 在電感的固定方式上一樣是使用熱融膠+束帶  上圖:將電容都先裝上去，這個是4.3uf的電容， 旁邊的1uf是可以讓網友以後可以修改的預留電容位置  上圖:安裝完成全部的分音器電容!!  上圖:再來將DALE電阻裝上，我們將電感放在最後再裝  上圖:電感先將線頭插入PCB，先不要上錫，留下底部一個小縫， 我們打算將熱融膠灌到底部去  上圖:將電感稍稍翻起，然後把 熱融膠灌到底部，趁熱融膠還沒乾， 把電感緊緊的壓住即可  上圖:另一邊也是這樣用 在我們的網站上DS R3.8裝機報告的討論串當中， Getpointlee前輩是使用雙面膠布，這樣也是可以的， 不一定非要那一種比較好，小弟是習慣用熱融膠， 不過一樣的是，請用束線帶將電感給牢牢的綁在PCB上面  上圖:這是getpointlee前輩的做法，使用雙面膠  上圖:Getpointlee前輩安裝好分音器的樣子，利用束線帶將電感牢牢的綁住 接下來是將鋁板銅柱安裝上，再來將分音器的成品給裝上去， 要如何固定?其實我們在安裝樣品之前就已經決定好了， 透過喇叭端子來結合PCB與鋁板， 喇叭端子上的螺母是裝在PCB那邊的， 六個平均的鎖住就固定OK， 若是不放心緊度的也可以如下圖多裝上華司來墊高  上圖:鋁板與PCB安裝示意圖，小銅柱我沒有畫上去， 這樣就一目瞭然，再也不怕會裝錯  上圖:Getpointlee前輩使用單心線將喇叭端子與PCB相結合， 加粗信號傳輸路徑  上圖:分音器的最後，與喇叭箱結合!!!!後端的跳線只要鎖上就可以開聲  上圖:利用銅線或是銀線將各個喇叭端子給串起來， 這樣就可以完成一對非常超值的喇叭!! (责任编辑：admin) |
