离子是一个美妙的2路塔式扬声器被设计为一个非常温暖和自然的声音。它通过使用一个与，一个TangBand 25-1372SC高音喇叭对奥达斯HM170CO低音单元，中音驱动程序在TMM配置和使用一个三阶交叉点在4000Hz的。的的奥达斯HM170CO低音喇叭产生很温暖的自然色调，通过上中端。，随着TangBand 25-1372SC高音喇叭，高音清澈见底，很详细，但远离恶劣的。低音响应非常出色！离子扬声器是一个非常具有挑战性的，但它配备了一个巨大的回报！这些已经迅速成为我最喜爱的扬声器。

一般大厦扬声器：

• 唐朝乐队25-1372SC 1“高音单元 -倒钛膜球顶
• 奥达斯HM170CO 6“编织碳纤维中低音
• 第三阶X-OVER在4000Hz的W /阻抗校正
• 4欧姆额定阻抗：
• 128瓦RMS
• 频率响应60Hz-20kHz的
• 灵敏度〜93分贝/ 1W / 1米
• 37.5“×8.5”×11.5“
• 60磅每个EST
• 固体中密度纤维板和橡树建设
• 1.5英寸壁厚W /橡木侧面板
• 纹理的石墨涂层/彩绘硬木

外壳和交叉设计 - 离子2路的TMM大厦扬声器

用于塔扬声器的低音反射（移植柜）机箱。音箱箱体外壳，整体尺寸为37.5“×8.5”×11.5“（953×216 x 292毫米），每件成品的扬声器重约60磅（27公斤）。离子音箱的外壳图如下所示（点击图放大）。

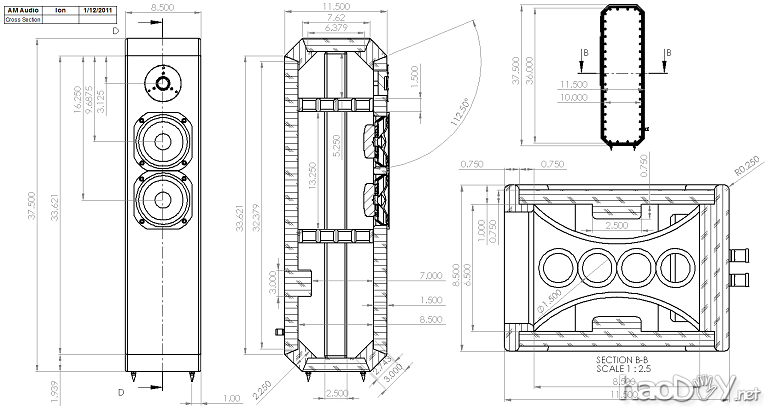

图1：外壳图 - 离子2路塔式落地音箱扬声器

要拿出我用模拟的频率响应低音箱专业版6扬声器的外壳设计。的X-Over Pro 3的无源网络的设计方案来设计的交叉，阻抗均衡网络和L-垫电路。外壳和交叉产生的​​频率响应和阻抗图中示出在图2中。

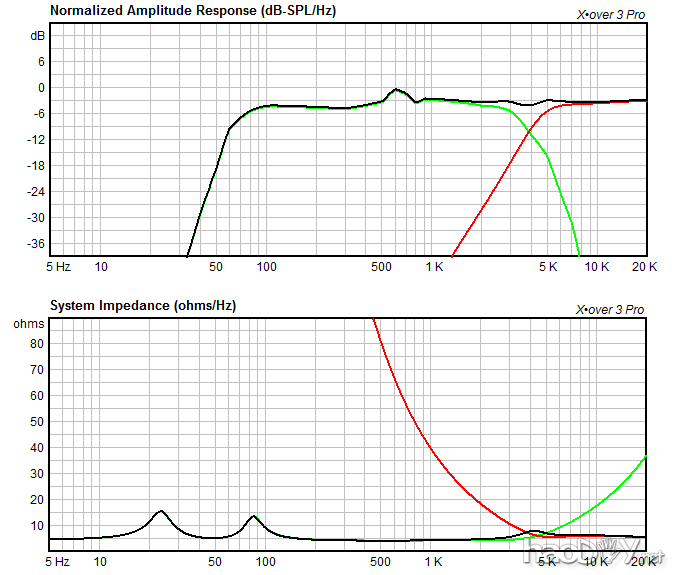

图2：模拟频率响应和阻抗图 - 离子2路塔式落地音箱扬声器

A 2路无源分频网络使用第三阶Butterworth滤波器频率为4kHz阻抗校正网络一起使用。交叉示意图如图3所示。

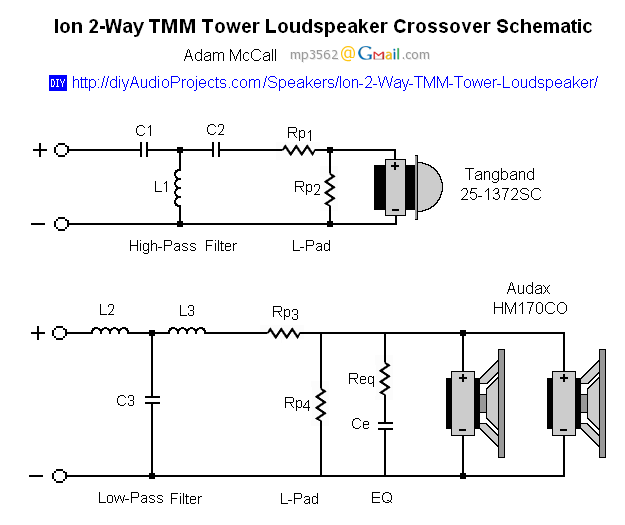

图3：2路交叉原理图 - 离子塔式落地音箱扬声器

交叉组件 - 离子2路TMM大楼扬声器

C1 = 3.9的用友，聚丙烯，内部阻力0.00736欧姆
C2 = 10的用友，聚丙烯，内部阻力0.0051欧姆
C3 = 15的用友，聚丙烯，内部阻力0.00435欧姆
L1 = 0.15 mH为单位，空芯线圈（18AWG），内部电阻0.16欧姆
L2 = 0.3 mH的，空芯线圈（18AWG），内部电阻0.26欧姆
L3 = 0.1 mH为单位，空芯线圈（18AWG），内部电阻0.13欧姆
印尼盾= 1欧姆，10W，无电感
器RP2 = 33欧姆，10W，无感
印尼盾= 1欧姆，10W，无感
RP4 = 27欧姆，10W，非感性
需求= 3.3欧姆，10W，无电感
CE = 12 uF的，聚丙烯

一张照片的组装离子扬声器2路无源分频网络，如下图所示。

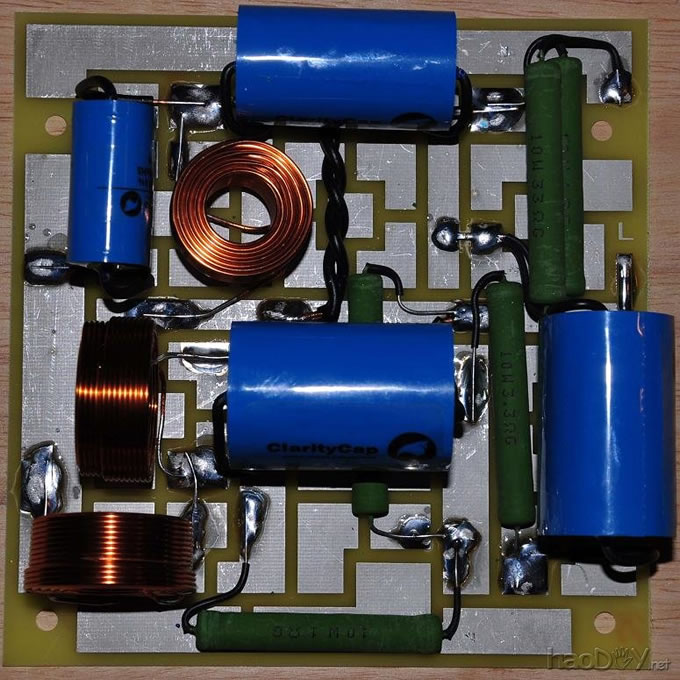

照片1：组装的2路扬声器分频网络

施工注意事项 - 离子2路TMM大楼扬声器

离子TMM大厦2路扬声器将是一个具有挑战性的构建。最好的办法是把你的时间和耐心等待。没有得到包裹中所有的超级精确的尺寸，他们是不可能的，我知道，但已经提供了参考。我建议开始通过削减所有的原料挡板/外板和大括号，但比需要的时间长一点。夹层面板著名的1.5英寸厚度，同时保持在脑海中留下1“通关的最外边缘。[注：1“= 1英寸= 25.4毫米]我自己设定了一个小夹具放在工作台上切出几个1”，以确保你和方宽的片。再削减22.5度角，并实现您所需要的长度。成角度的角件执行相同的操作，但不完全组装加入最远的机柜内部，直到已被切断后的22.5度角的一块。

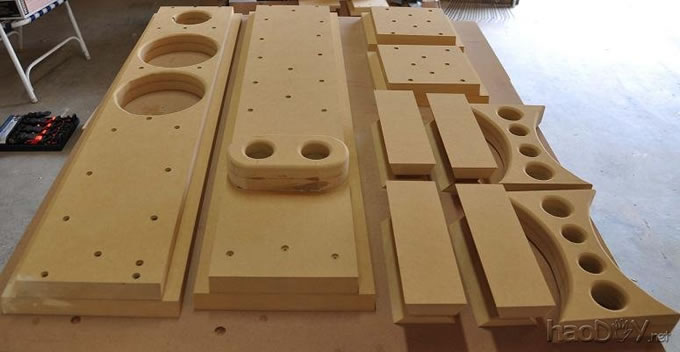

照片2：把面板切割和支撑离子扬声器箱体

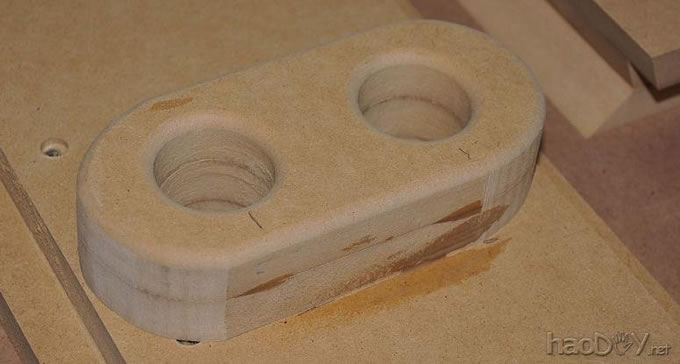

关于端口，它是两个1.5“孔在后面3”中密度纤维板。组装自己一个1.5英寸厚的片，可容纳的端口孔和连接到后挡板，然后钻了出来，端口孔。
