对于音频发烧友尤其是骨灰级发烧友来说，自己都有动手DIY音响设备的爱好，不管做的好与不好他们都会欣然接受。最近，在泡硬件论坛中笔者就看到一位网友为自己打造了一对全木质2.0音箱，让我们一起来看看吧！
DIY自己的2.0音箱 点击此处查看全部新闻图片 手头正好有一对PP盆的南京喇叭，虽然价位不高，但素质还可以，声音又温暖，用来K歌应该没问题了。

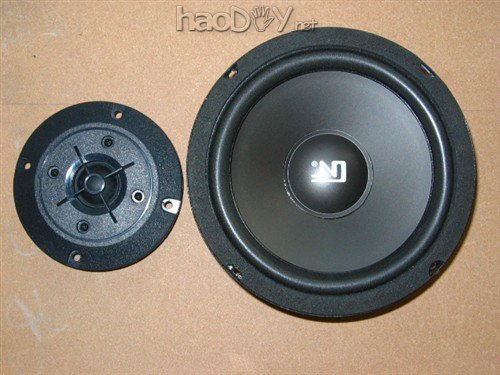

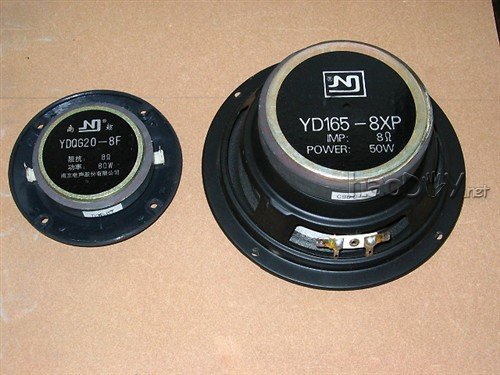

6.5英寸低音单元+圆形钛膜球顶高音 点击此处查看全部新闻图片
单元背面 点击此处查看全部新闻图片 构成一款音箱最基本的是单元(喇叭)、箱体、分频器，目前已有单元，接下来就要继续打造箱体了。 开工大吉，上演“电锯惊魂” 首先，自然是一番烦琐的计算了，虽然现如今音箱设计软件恐怕也不难从网上找到，不过我于电脑方面是个老菜，只好用笨办法自己算。好在只要有一个可做函数运算的小计算器，计算起来也不是很难的事。这对喇叭的Q值为0.6，其参数决定了它作密闭箱比较合适。于是，就按密闭箱设计了箱体。 接下来就是锯板子了，我用的板材是普通中密度人造板，取其物理特性一致，易加工的优点。

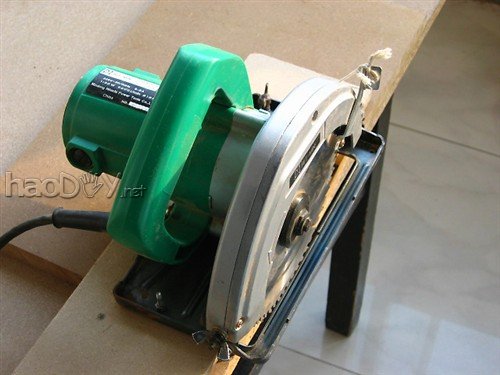

锯板材用的工具 点击此处查看全部新闻图片

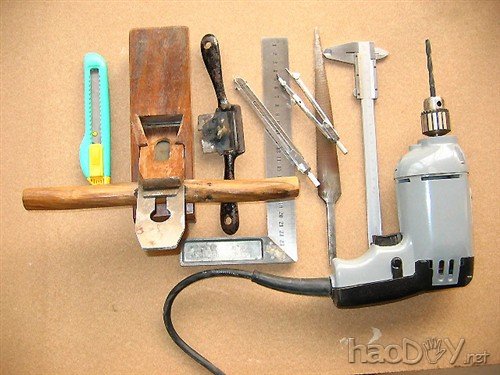

制作工具 点击此处查看全部新闻图片

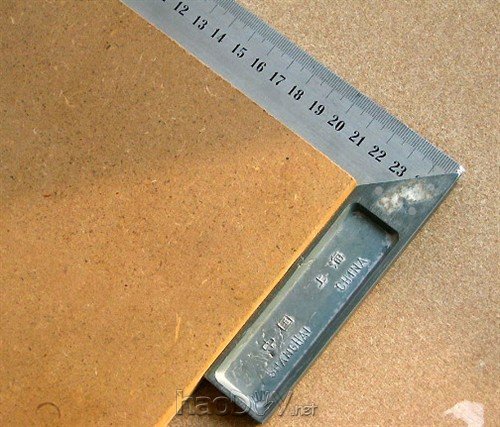

锯板子要注意尺寸的准确，而且四角要平正 点击此处查看全部新闻图片

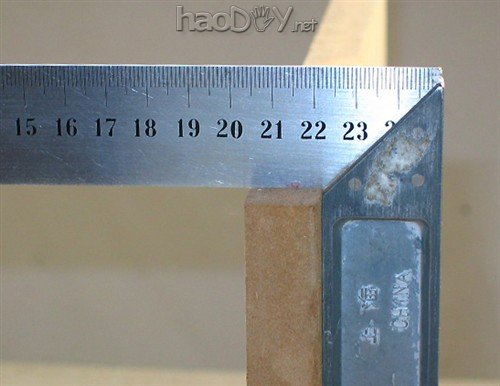

锯好的板子端面也要呈90度 点击此处查看全部新闻图片 笔者：这些加工工具都是我们生活中比较常见的，可见其是一位自身发烧友而并非专业制造人员。 双刀游刃，完美开孔 受喇叭参数的局限，设计好的箱体容积有20L，这对于使用6英寸半喇叭的箱子来说，是有些大了。为了不再增大箱体，只多加了1L作为喇叭的占用，而将箱内通常要使用的加强筋、沥青涂敷等工艺一概省略。这样一来，就牵扯到箱体的强度问题了。起初考虑将板子需粘合的部位锯成45度，粘合面积大一些。但后来又考虑到如不用加强筋，只能将紧固螺丝拧在板子上，如采用45度的粘接面，螺丝的吃力部分反而比90度粘接面要小得多，就改为90度粘接了。

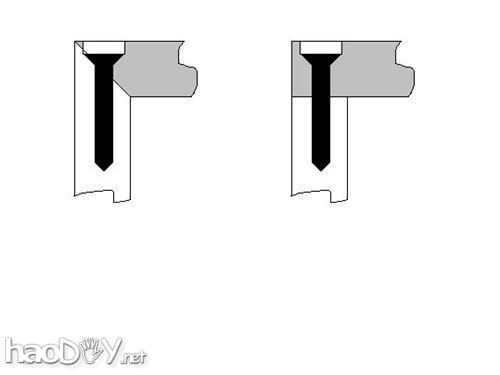

螺丝固定示意图 点击此处查看全部新闻图片

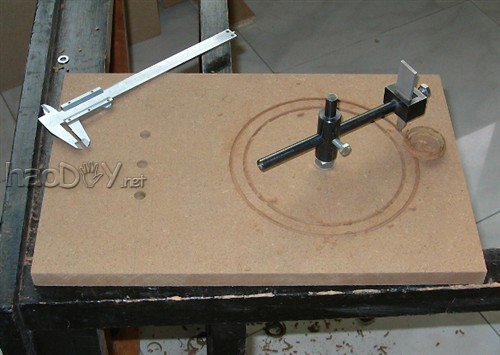

开喇叭孔 点击此处查看全部新闻图片

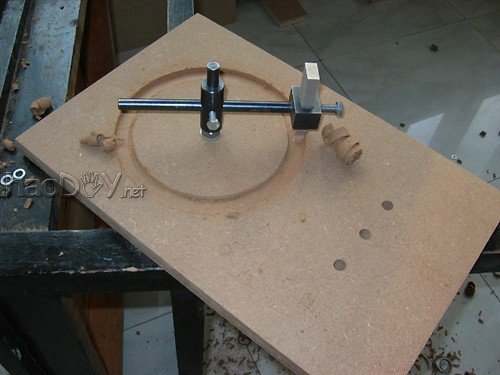

沉孔是用这把宽刃刀开出来的 点击此处查看全部新闻图片

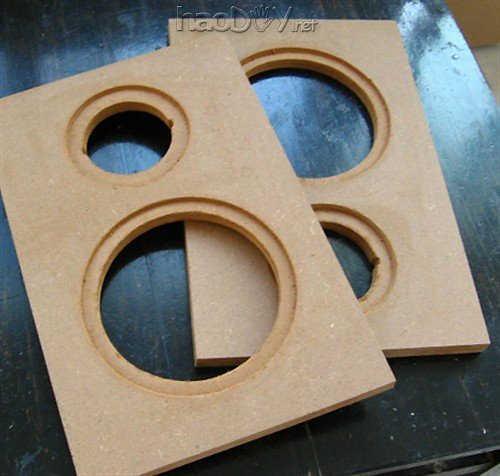

开好喇叭孔的面板 点击此处查看全部新闻图片

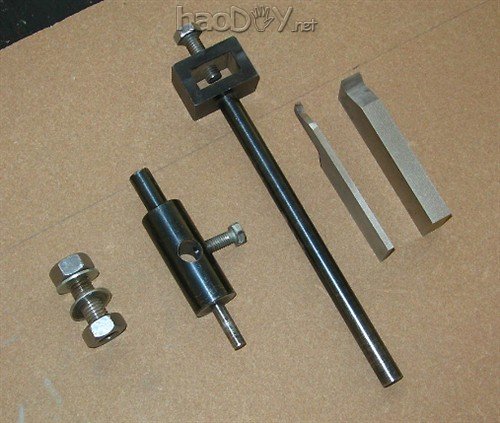

开孔用的工具 点击此处查看全部新闻图片

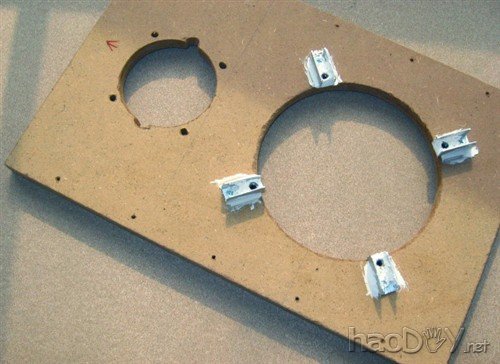

音箱前面板内侧 点击此处查看全部新闻图片 由于密闭箱在制作后期校调时要反复拆下喇叭，如果用通常使用的内六方木螺丝紧固喇叭，面板上的螺丝孔在反复拆卸的过程中就会损坏而导致喇叭拧不紧。因而我使用了机制内六方螺栓，并将螺母粘在面板背后，这样，反复拆卸就没关系了。 (责任编辑：admin) |
