diy制作仿盟主落地音箱附箱体图纸

时间:2012-12-22 19:19来源:bbs.hifidiy.net 作者:assd 点击: 次
下载次数:4 2010-10-31 16:17 家客厅小，放不了这么大的！10寸正好！也好推点！ 12低音的阻抗 下载次数:4 2010-10-31 17:37
全部奥松板！高109MM！宽35MM！深51MM！前面板3个18MM其它都2个18MM！里面加固也都是2个18MM厚！大家看怎么样？喇叭C90和12-680和7000！喇叭开孔高音105MM-72MM-6MM！中音174MM-148MM-7MM！低音332MM-293MM-9MM！



















喇叭屁股！




端子板开80MMX130MM的孔！深8MM！边角有2MM角是圆的！









图纸






这个底版没开槽子！我那个要开槽子！

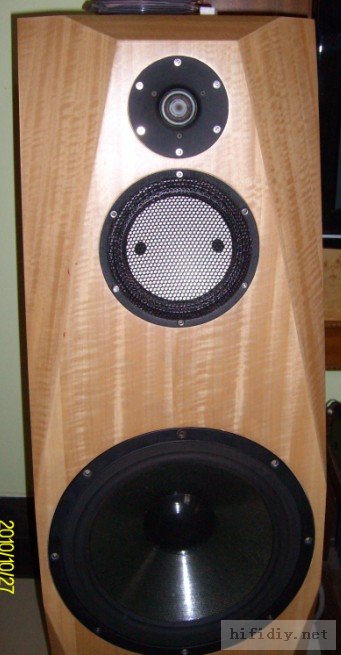

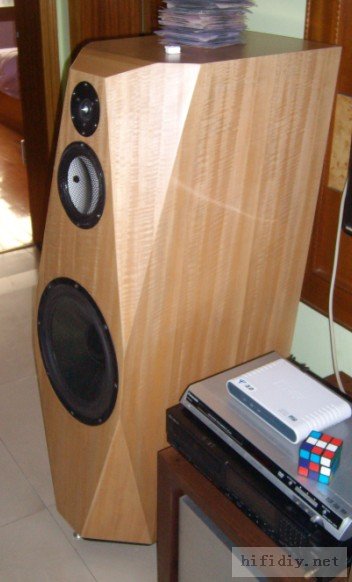

做好的图来了！箱子做的非常好！是一块一块压起来的！在此要感谢北京的鲁哥！鲁大侠！谢谢您给我的好多帮助！箱子做的太好了！比我预期的还要好！










家客厅小，放不了这么大的！10寸正好！也好推点！

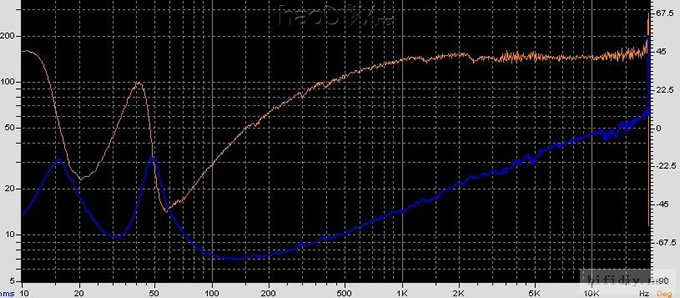

12低音的阻抗
