菜鸟diy自制音箱全过程

时间:2012-12-27 12:07来源:bbs.hifidiy.net 作者:libiaolea 点击:
关于功放,想再做一个moto MJ11032片子的功放,据大家反映和测评,这管子还是不错滴,等看精力情况再说。 总结 : 总来来说工程总体完工,历时半个月时间,耽误了不少工作,也得到了不少乐趣,在网上结识了不少朋友

想法的起因比较复杂,这里就不多说了,直入主题,上来就说制作过程吧,历时时间较长,9月1号开始着手制作,昨天(值得纪念的9.18)音箱基本调试完毕,把过程写下来吧。

发音单元
先是在网上买了几个单元,其中高音的是老董的高音单元,阻抗6欧姆,4寸防磁的,据大家的评价还是不错,事实证明装上的效果也不错,切齿音,吐气音都表现出来了,但是可能是功放的原因,延伸稍显不足。









中音选择sony的4个6.5寸中低音单元,本来用做中低音单元的,但是由于是拆机件,没有频响,只是用耳朵裸听了一下,感觉中音表现力不错,但是低音下沉不够,所以干脆做双中音吧,阻抗3.5欧姆。结果证明,该喇叭中音表现确实不错。
低音单元用的银笛的8寸羊毛盆低音单元YD220-332X。没有频响曲线,阻抗8欧姆,从love声音那买的。







买来之后裸听感觉还可以,推荐的音室容积是45L,倒相式,安装之后感觉还可以,比较中庸,没什么出彩的地方,也可能是我的音箱设计不合理的原因,不能因为我一个完全否定这款产品。
倒相管选择的是,直径60mm,长150mm,没有经过计算,先选择小一点的,再仔细调的时候再说,音箱是服务耳朵的么,每个人的听感都不同,所以光凭计算是不行了,还得实际听着看。

分频器
用的佳讯的三分频器,因为第一次做音箱,基础知识和精力都不行,所以没有自己制作分频器,买个现成的吧,选的时候的基本原则:1、随大流,挑买的人多的;2、挑大厂生产的;3、挑分频点跨度大的,就是高音点高一点,低音点第一点,把主要任务留给中音单元,谁让咱是双中音呢,最后选的佳讯的AS-33-2。来张分频器的图





设计思路秉着庄重、古典、新颖、使用的思路进行,当然最重要的是灵感。上一下设计草图。

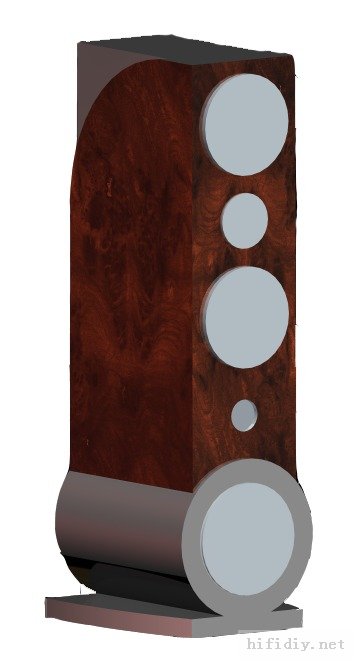

这个草图是8月25号画的,上面说的9月1号开始制作有点不确切哈,呵呵。这个是最初的想法,后来由于制作的困难,又有了点改动,基本上是一边做一遍想的。上一张3D渲染的图。#p#分页标题#e#



这张图做完,基本的尺寸也就有了,高1000mm,宽268,进深389,参照了一款B&W的落地箱。

音箱板材的选在,一开始徘徊的实木、密度板、集成材、刨花板之间,通过调研做功课,实木造价太高,且难于加工,集成材板材一致性较差,刨花板中间有空隙,容易产生箱体共振,最终确定用密度板。密度板我选的中密度板,没选择高密度板是因为价钱高于中密度的2倍,反证以后要铺沥青,用啥都差不多,买了3张中密度板,18厚,实测不足,也就16个厚,75元一张,运费60元。(密度板就不用上图了吧,全国都一样)
下料。

按照尺寸,下前面板、侧板、后面板及分音室的板材料。其中分音室设计的是20L的密闭结构。上图。


用的工具是曲线锯+修边机,工具在后面再说。

最难的是下面的圆形,我用修边机削环形,再粘在一起。


这张是下完的环形料。



这张是粘在一起之后的效果,中间用8分钉钉在一起,中间加木工白胶。

所有板材下完之后上张图吧,来个全家福。



其中这个圆的粘接有点注意的,就是在削圆形的时候,难免在外表面会有缺陷,我是将所有缺陷都集中在一面,这样会包裹在侧面板之间,最后是要削掉的,就不会因为缺陷影响整个效果了。

下面一到工序就是将板子组合成箱子了,继续上图,以事实说话。



正面图


背面图,其中的隔板是分音室隔板,也起到加强箱子强度的作用。

下面是我干了一天的铺沥青,这个还是比较费时费力的,没有一定心理准备且无模仿,这给我手烫的。







关于铺沥青
,得多说两句,因为太多烧友想铺沥青,结果这样那样的原因都没有成,我说说我的做法吧,与在网上看到的稍有不同

1、我是一个面一个面铺的,没有像网上说的从喇叭口导进去,然后快速反转箱体,我觉得这样做不可取,因为沥青会从喇叭口留出来,弄得哪都是,影响效果。

2、我先铺的前面板,因为前面板的隔音最为重要,让沥青自流平,这样即平整又能保证厚度。

3、铺完前面板上分音室后盖,这样分音室里面就没有铺到沥青,这个准备从喇叭口倒入沥青,这样沥青三面都有挡板,也可以自流平了,保证了沥青厚度的均匀,事实证明这种方法很好。

4、后面板的铺法的特殊注意,因为涉及到与侧面板的配合。我是在铺侧面板的时候,用一个与后箱板同样厚度的木条挡住沥青,给后箱板留出安装位置,后箱板用同样的方法制成沥青板,这种方法弄出来的比较干净,但是存在问题就是后箱板与侧箱板的接缝处无沥青密封,这个好办,后箱板上完之后,从低音喇叭口倒入沥青溜缝即可。事实证明,整个箱子密封性很好。

整个箱子铺了大约20kg的沥青,大家在备料的时候得做好余量。另外关于大家说沥青有味的说法,我不知道你们用的什么沥青,我用的就是普通的高温沥青,铺完了之后放了一宿,基本闻不到味道。(可能是我鼻子不好使,我抽烟。)

所有板子上完之后的照片没照,因为相机落在单位了,下面用语言叙述吧。

所有箱子上完了之后,开音箱孔,我是将箱子放到,画好线之后,用曲线锯开出大概大小,用修边机修边即可,效果还不错。接线柱的孔一样的道理。其中修边机的刀头一定要买锋利的,不然修完的边有毛刺。

开完喇叭孔,里面垫上了吸音棉,选的加厚型的,用了3㎡,基本上内部空间都垫上了。用8分钉固定,钉头打弯即可。

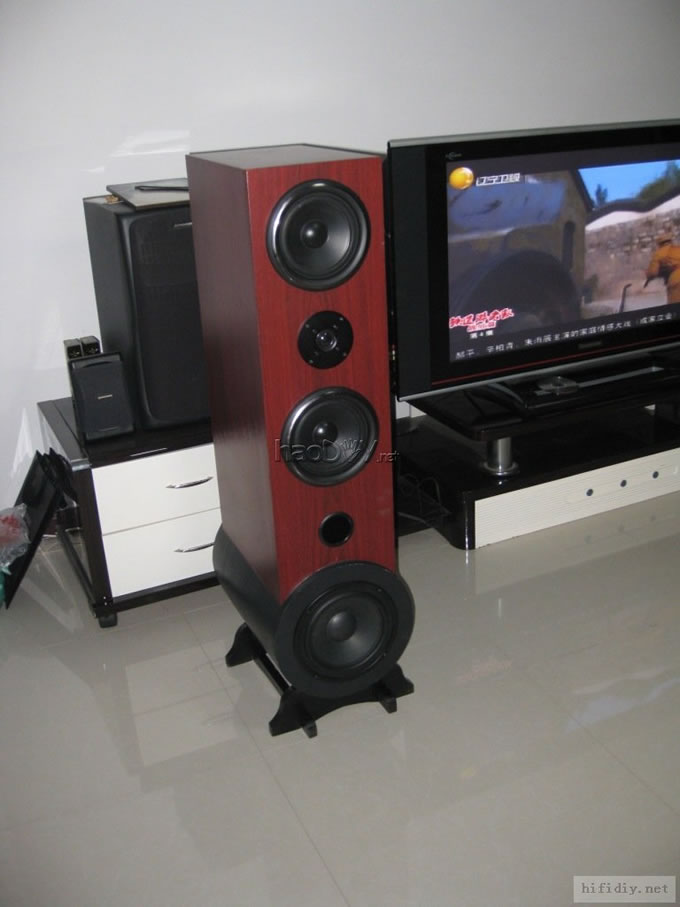

最后就是上喇叭。来几张上完喇叭之后的图吧。









单只箱子在60斤左右,估计的,反证一个大小伙子搬运是挺费劲的。

测试

测试音乐:玻璃杯(清华大学版)、渡口(蔡琴)、打击乐用的骇客帝国原声碟。

总体感觉打到了预期效果,高音清亮、中音饱满,低音效果一般,基本上2.0的音箱,低音都是弱项,配上炮(日本原装先锋有源炮)之后感觉相当完美。但是有一些缺点。1、高音及中银单元灵敏度高于低音单元,应对高音、中音做一下衰减,配炮调整好音量之后,感觉不错。2、高音延伸稍显不足,但是对于不太变态的音乐,还是很可以的。

其他工具使用:

1、曲线锯1台,价格50元

2、修边机1台,价格150元,24个刀头50元,后来又买了3个10mm的直刀头,花了10元,削环形太费刀,大家有心理准备哦。

3、8分钉1斤,最后一个没剩,还缺了几个,用木螺丝代替的。

4、木工白胶一桶,25元

5、包子2个,1大1小,总计35元

6、砂纸,粗5张,细5张,最后粗的就用了2张,细的没用,因为我还没到贴纸的时候,也没细细打磨。且后来买了个木锉也起了很大作用,比砂纸好使多了

7、木锉1把5元

8、箱内线,主要是秋叶原的音频线,纯铜的。

9、其他的杂七杂八的也想不起来了,此处不再赘述。

下一步装修方案:

准备在音箱外表面贴pvc木纹纸,具体颜色搭配还没太想好,基本上想以很色木纹为主,红色实木色为辅。

支架正在委托加工厂家加工,好像已经发货了,自己实在是不爱做了,看来木匠不是谁都能当滴,即费时,又费力,锯末字满天飞,后来一吐痰都是木头色。#p#分页标题#e#

关于功放,想再做一个moto MJ11032片子的功放,据大家反映和测评,这管子还是不错滴,等看精力情况再说。

总结

总来来说工程总体完工,历时半个月时间,耽误了不少工作,也得到了不少乐趣,在网上结识了不少朋友,在此不做细致鸣谢,因为人太多,也不知道谁是谁了,但是网友的几句话还有牢记在心的

1、音箱这东西,没有什么性价比之说,花多钱就听什么声音,希望抱着找打最大性价比的朋友认证思考;

2、DIY的实质就是折腾,主要是看谁折腾的好;



干到这种程度,已经花了不少银子,得全部完工之后,再上效果图吧

音箱正式完工,因为原帖不让编辑了,回复在这里吧







最近有时间,又调了调,感觉又有些进步,但是还是有些问题
进步是低音下沉度有所提高,缺点是高音衰减多了,人声尤其是女声过于靠后,已经在鼓的后面了。衰减多了。
另外发现了一个问题,好像左右音箱相位有问题,这个只是感觉,还得进一步调试改善。不多说了,上图吧

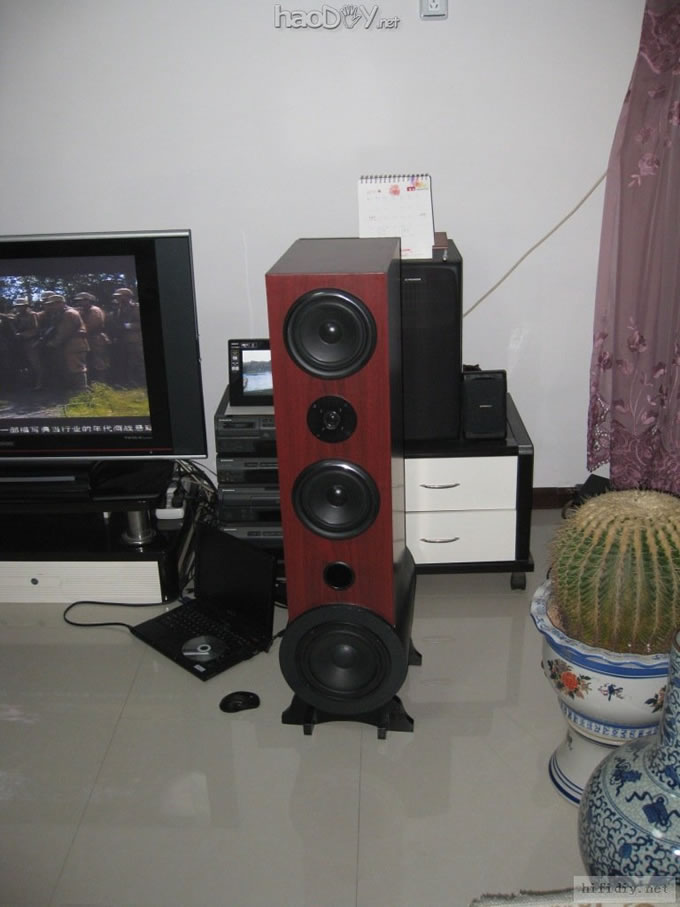

改进了低音和倒相管。衰减了高音。

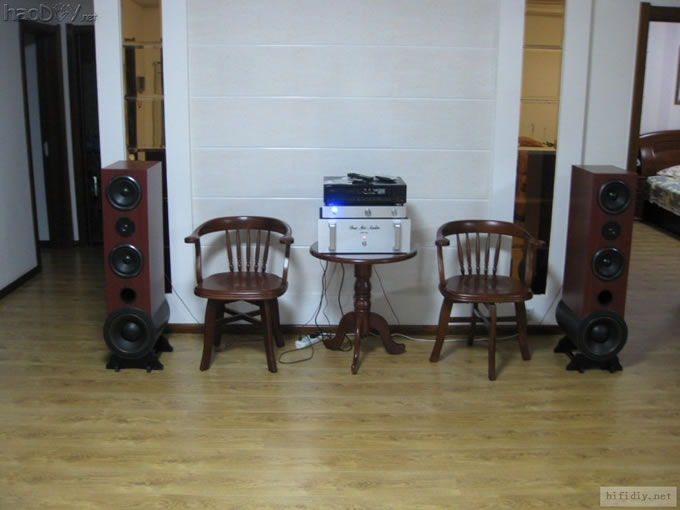

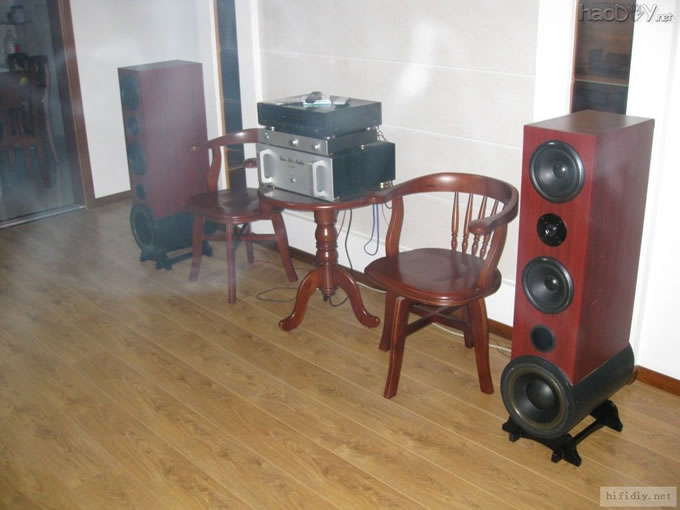

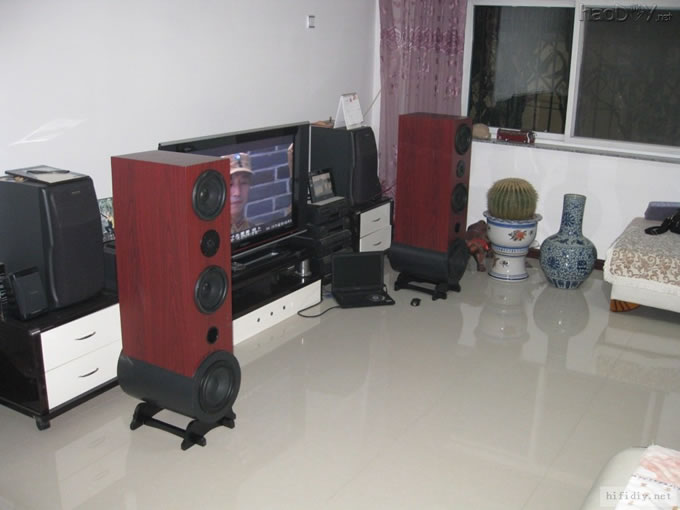

先来张全家福

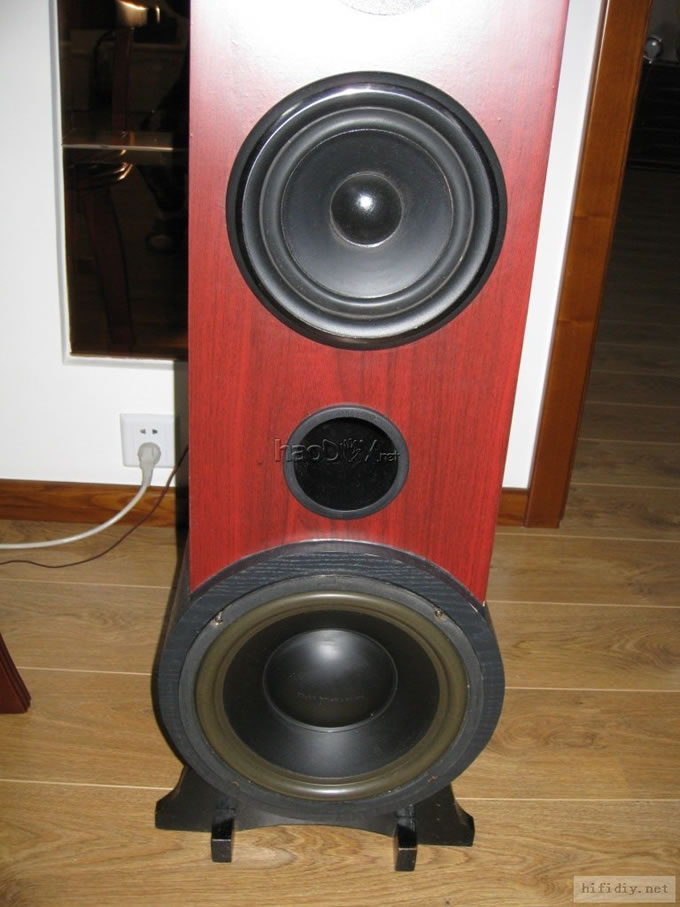

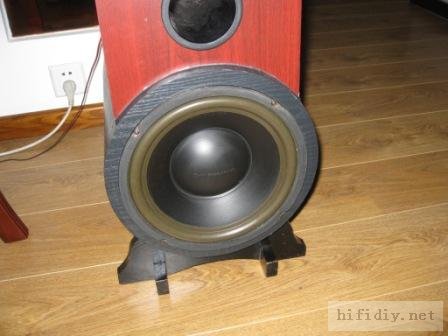

再来个低音、倒相管特写。
