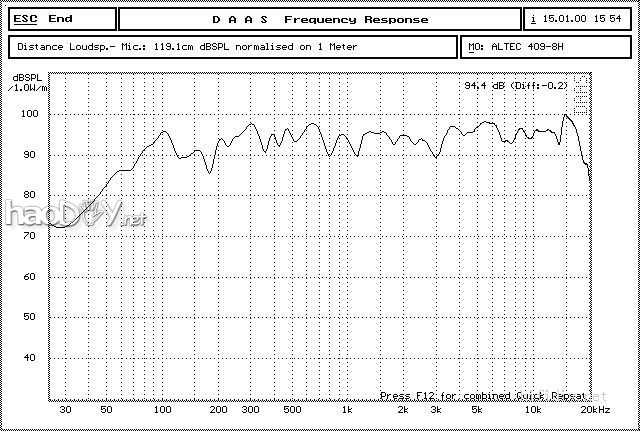

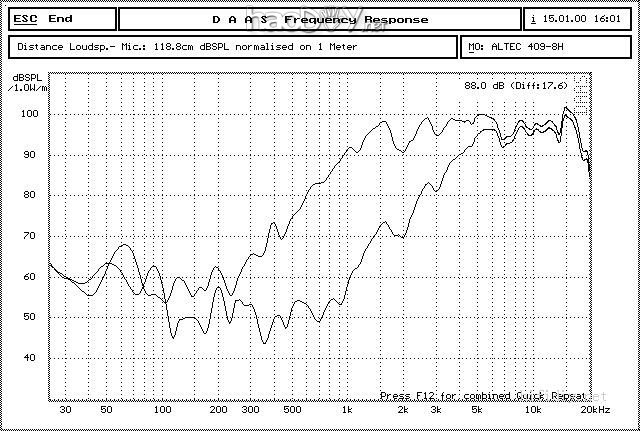

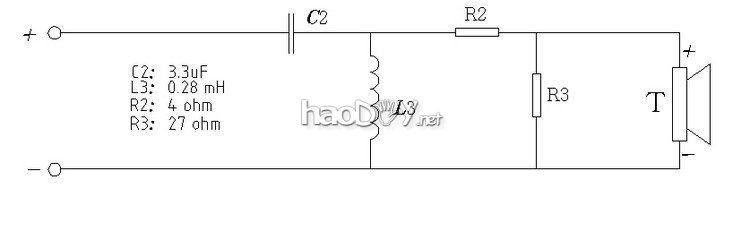

 下图是测试的情况，图中上面的那条曲线是高音本身的情况，下面的是接入两阶的线路和衰减器的结果。  将重新设计过分音器的409-8E的高、低音连接好，再测试整体的情况（相位方面应该不会有问题，因为在前面设计线路时考虑到了相位的一致性问题）。  下面就是整体的频率响应曲线：

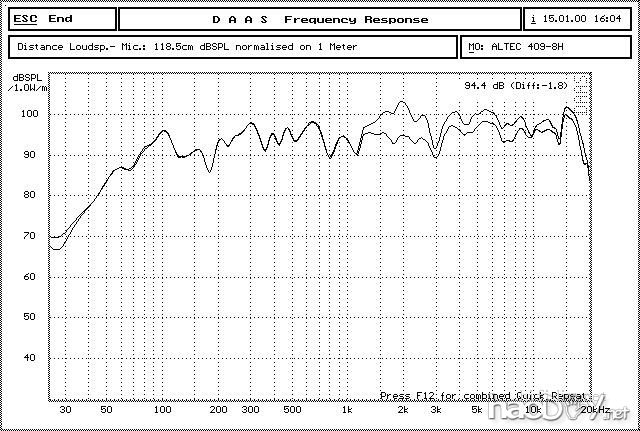

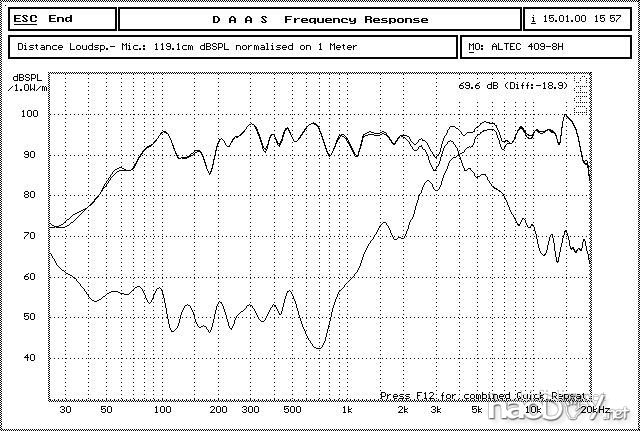

再把未改动之前响应曲线的放在同一张图中来比较一下：（中高频部分多的就是原来的频响情况）
可以看出，重新设计了分频器后的频响要比原来平坦得多了。

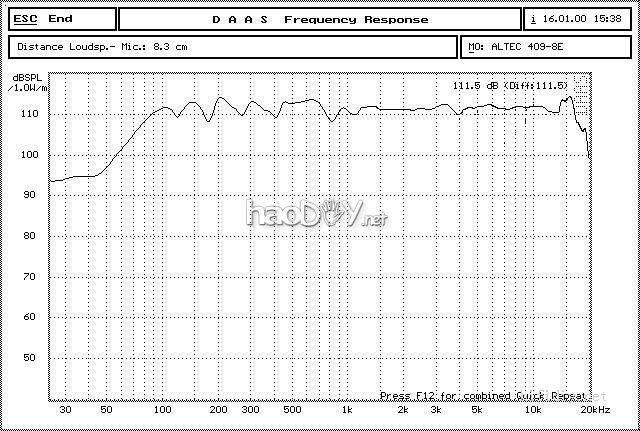

因为测试的房间并不是专业的无响室，所以曲线上面有很多小的起伏，那是房间的反射等引起的，可以不去理它们。另外，低频部分的测试结果也是不准确，除非是到大的无响室去测试。为了尽量减少房间反射的影响，将测试改为近场测试：

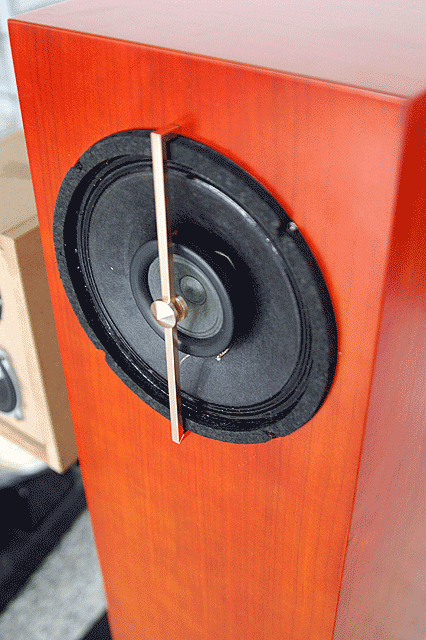

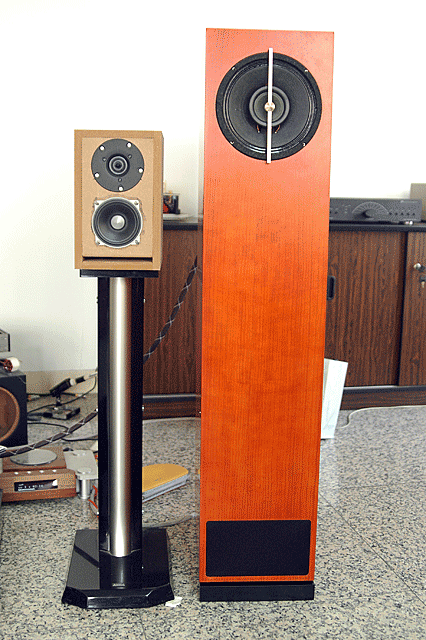

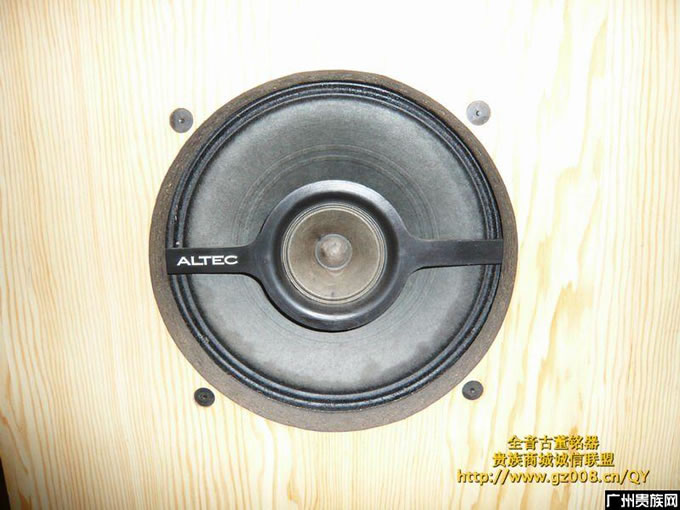

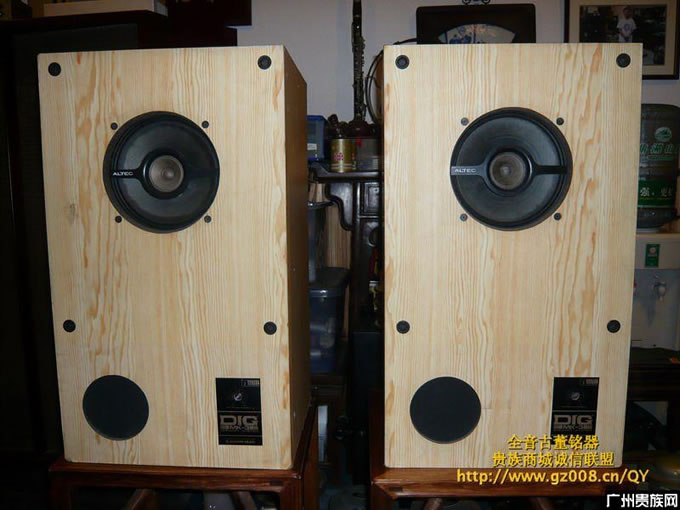

最终的样子：
