【转载】树莓派小音箱,让新年更有趣~

时间:2017-05-10 08:44来源:网络整理 作者:haodiy 点击:
今天整理照片,找到以前做树莓派小音箱时候拍的照片,发现不找个地方保留一下,就没有了,因为我磁盘空间不够用了,要删除很多很多资料。。所以,整理到这里,也

今天整理照片,找到以前做树莓派小音箱时候拍的照片,发现不找个地方保留一下,就没有了,因为我磁盘空间不够用了,要删除很多很多资料。。
所以,整理到这里,也给大家看看,怎么用20元左右做一个小小的音箱为树莓派添加一点儿音乐范儿。
咱们这就开始吧。
首先,你可能需要电烙铁,焊锡,烙铁架,杜邦线若干,PAM8403功放模块一只, 5w的小喇叭两只,一只充电宝,和一个纸盒??木盒??红酒盒??随便什么盒子。。
先上图:

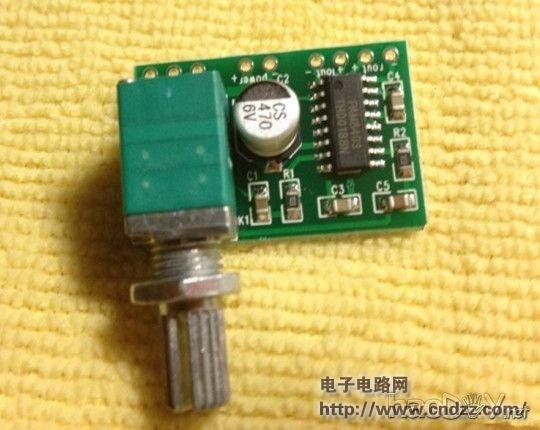

PAM8403 功放板,很小,很便宜,淘宝上以前买的;



【转载】树莓派小音箱,让新年更有趣~

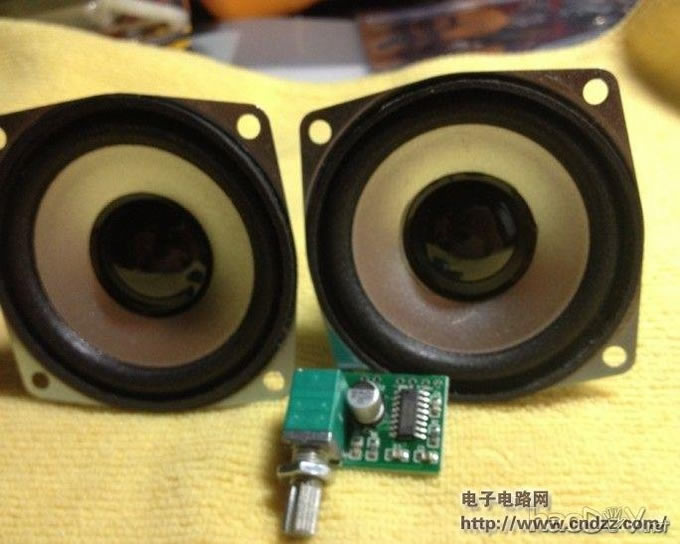

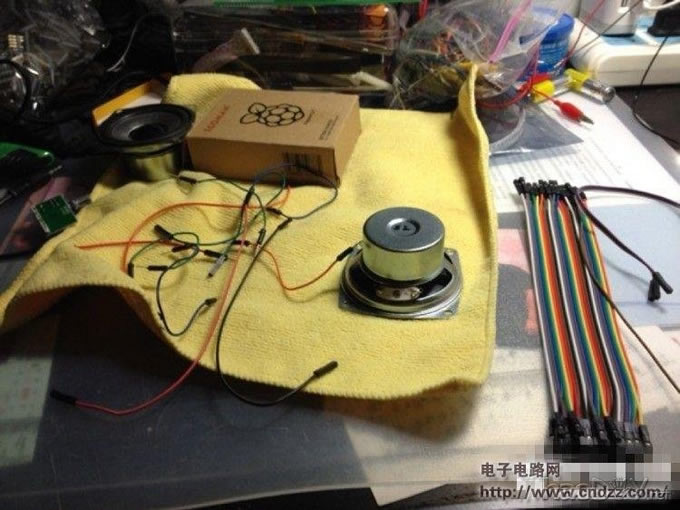

然后两个小喇叭,5w就够了,再大的功放估计推不动。。。





【转载】树莓派小音箱,让新年更有趣~


然后若干根杜邦线:





【转载】树莓派小音箱,让新年更有趣~

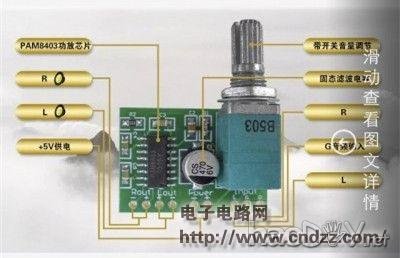

然后按照这张图的提示去接驳杜邦线,用焊锡固定也行,用杜邦线直接插着也行。
看你自己想怎么做了。





【转载】树莓派小音箱,让新年更有趣~


这里标出了R带个喇叭=右声道音响, L带个喇叭=左声道,这里两个都是输出, +5v就是接电源5v电源的,然后GND就是接地(接负极)。

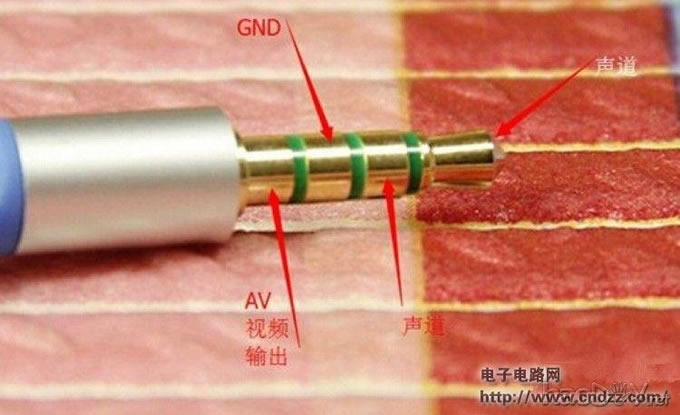

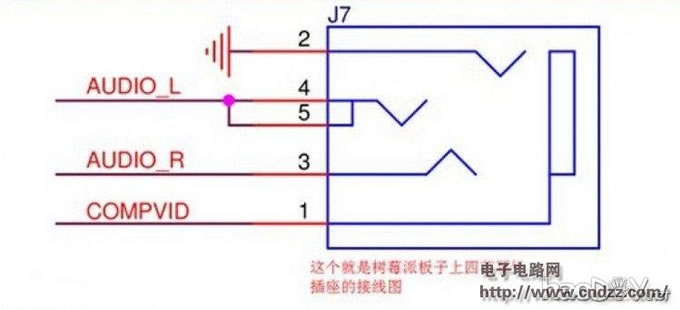

然后另外的L和R就是左右声道输入,为了方便接驳树莓派,我废掉了一个耳机,用它的3.5mm插头,然后根据下图进行接驳。





【转载】树莓派小音箱,让新年更有趣~





【转载】树莓派小音箱,让新年更有趣~

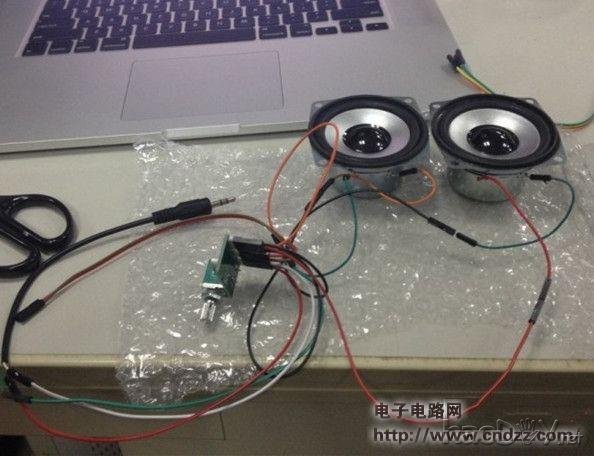

接好了以后测试一下是否能够播放声音,如果ok,继续





【转载】树莓派小音箱,让新年更有趣~


这里我将同事新买的杯子的包装盒要来,按照音响的狭小裁剪了两个孔





【转载】树莓派小音箱,让新年更有趣~


然后就是安装进去,各种填充物填充一下,防止它乱动。

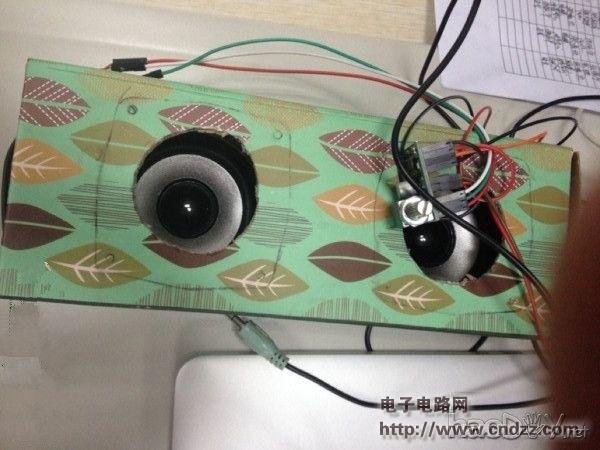

组装好就是这样了,是不是挺可爱的感觉?





【转载】树莓派小音箱,让新年更有趣~


这个是在公司里面午饭休息时间做的,后来回家发现家里有个红酒盒子是木制的。
于是也是这样的方法,用曲线锯,电钻啥的弄出两个孔。。用螺丝固定后:





【转载】树莓派小音箱,让新年更有趣~

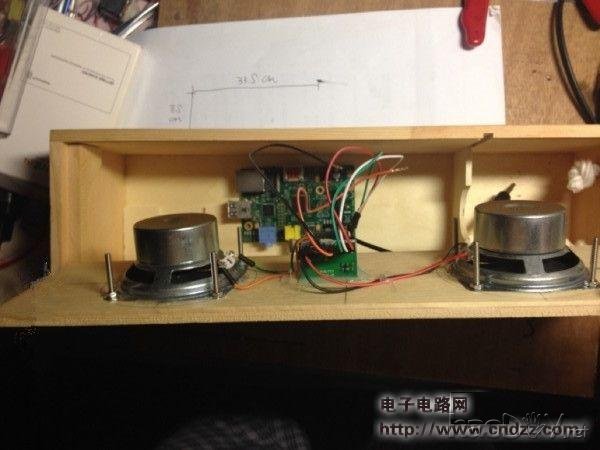

接上树莓派,固定好喇叭,然后接驳好线缆。通过树莓派接入3.5mm接口的插头,然后开机。

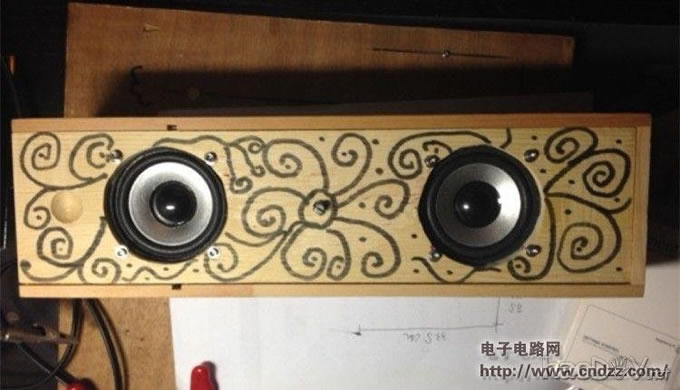

成型后是这样:





【转载】树莓派小音箱,让新年更有趣~


上面那些花纹就是用记号笔随便涂鸦的,中间那个伸出来的是音响的音量控制旋钮。
接下来,树莓派上做文章。
1. 树莓派连上网络,然后通过ssh远程登录到树莓派。
2. 执行如下命令安装树莓派的播放器软件:
sudo apt-get  update
sudo apt-get  -y install mplayer
sudo apt-get -y install omxplayer
其实,新的树莓派3B的系统里面已经集成了omxplayer了,不用安装,如果没有就用这个命令尝试安装即可。
3. 通过网络下载音乐播放,还是上传已经有的mp3音乐文件?这个看你自己了。
我简单先通过自己上传mp3文件,然后通过命令播放如下:
omxplayer -o local  jar_of_love.mp3
然后,就可以享受你的树莓派音乐播放器了。如果你和我一样喜欢听一首歌的时候循环播放,那么你就这么做:
while true
  do
   omxplayer -o local  jar_of_love.mp3
   sleep 3
  done
这段shell脚本的意思就是播放完停留3秒后继续播放。如果你喜欢播放一个文件夹里面所有的mp3文件,那么可以这样:
while true
  do
    for  i  in `ls  /home/pi/music/*.mp3 |xargs`
    do
        omxplayer  -o local  $i
        sleep 3
    done
   done
