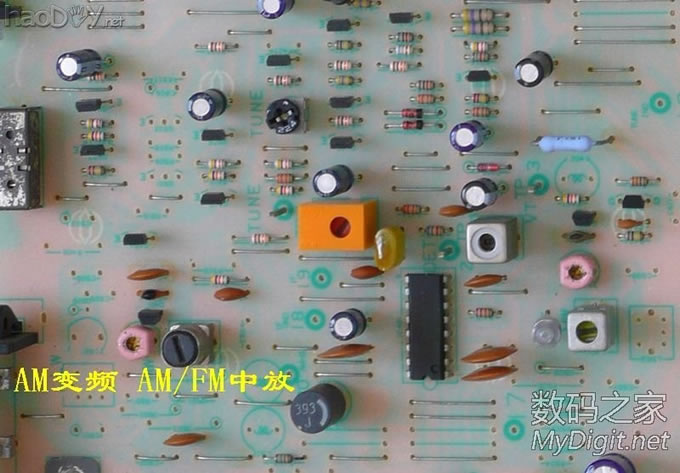

节后还没上班,又是下雨天不便出去玩。就到小仓库挑了一台不久前收的先锋TX-221Z收音头来拆。———20多年前的东西,内部还是很干净的 。一会儿就拆完了,能不能加以改造利用?于是乎 —— 找图纸、找资料 。。。先锋TX-221Z是组合音响收音头,和先锋TX-555Z

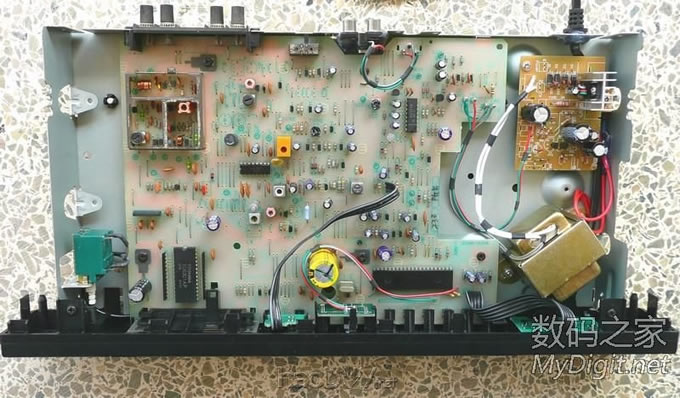

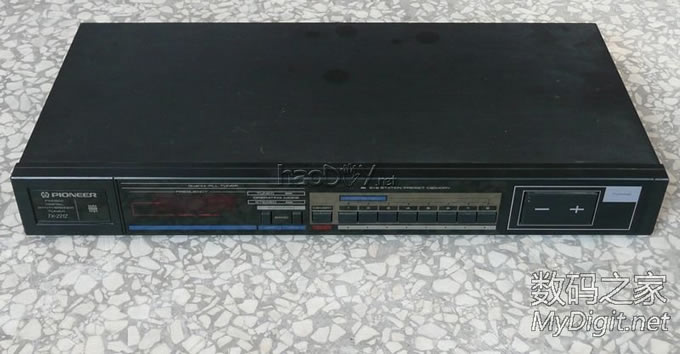

节后还没上班,又是下雨天不便出去玩。就到小仓库挑了一台不久前收的先锋TX-221Z收音头来拆。

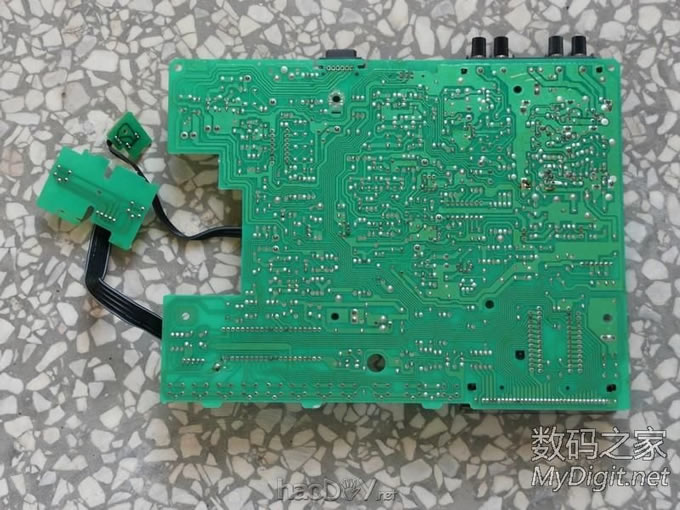

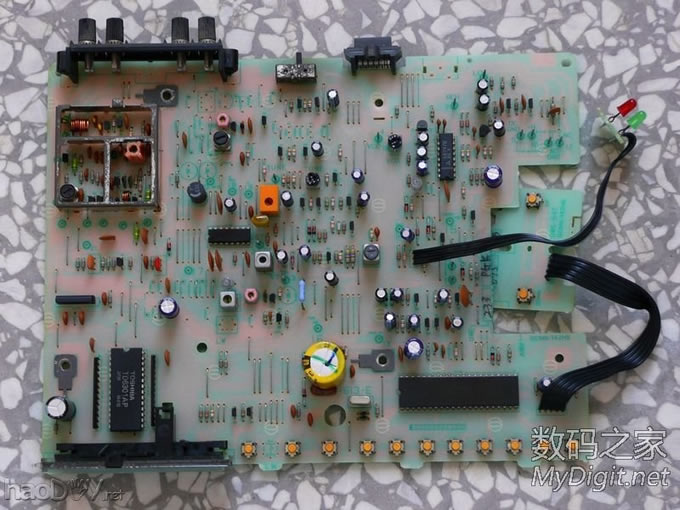

———20多年前的东西,内部还是很干净的 。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

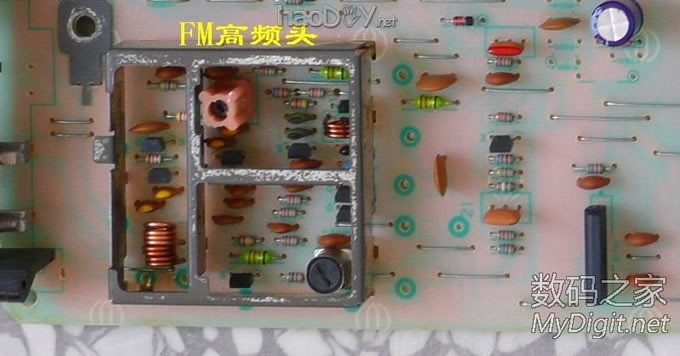

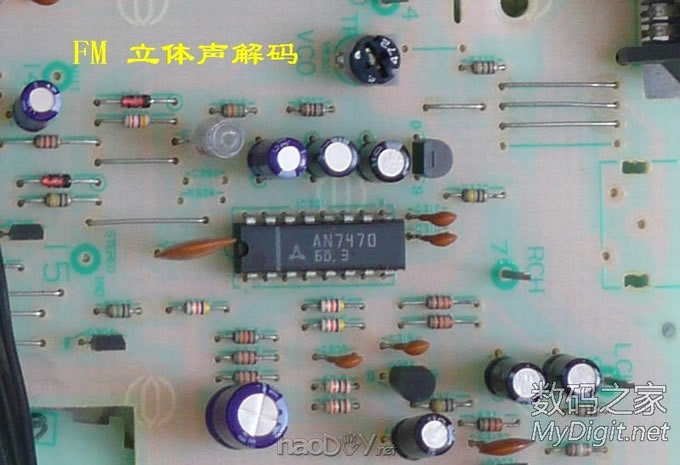

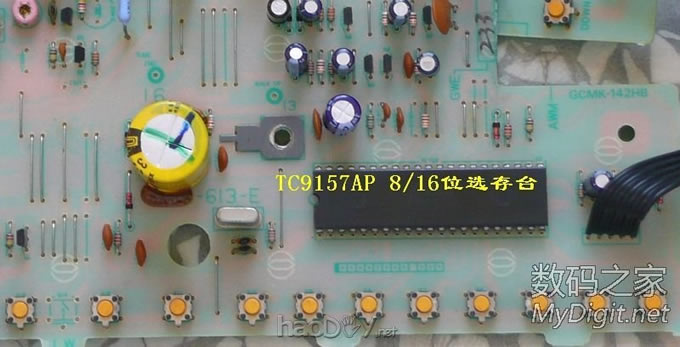

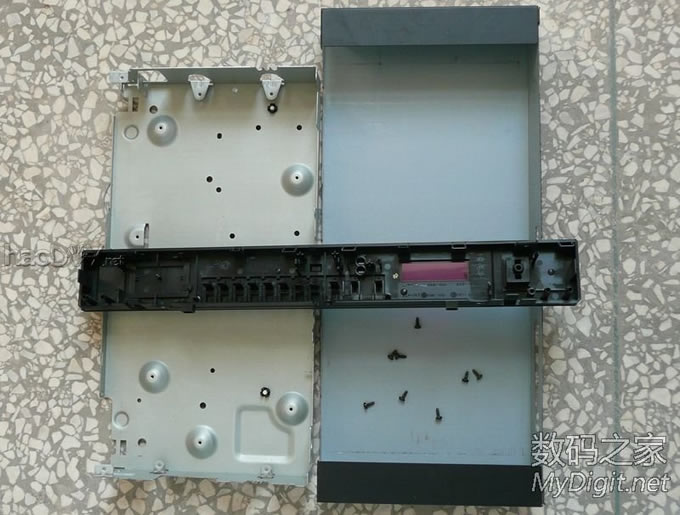

一会儿就拆完了,能不能加以改造利用?于是乎 —— 找图纸、找资料 。。。

先锋TX-221Z是组合音响收音头,和先锋TX-555Z接线一样,没有用标准的交流电源和RCA接口。收音头用6芯排线同功放机连接。

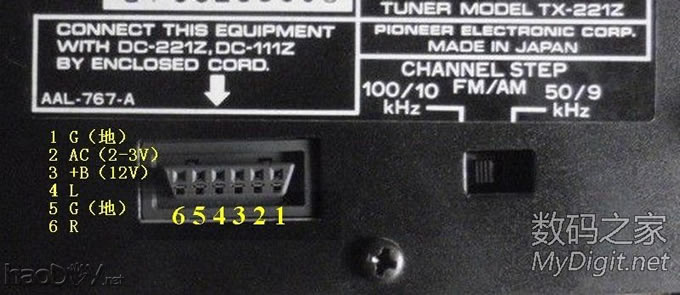

收音头后面接口内有6个端子,把机壳后面正对自己看过去,从左到右排列:
右声道、地线、左声道、电源、灯丝A、灯丝B/地线。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

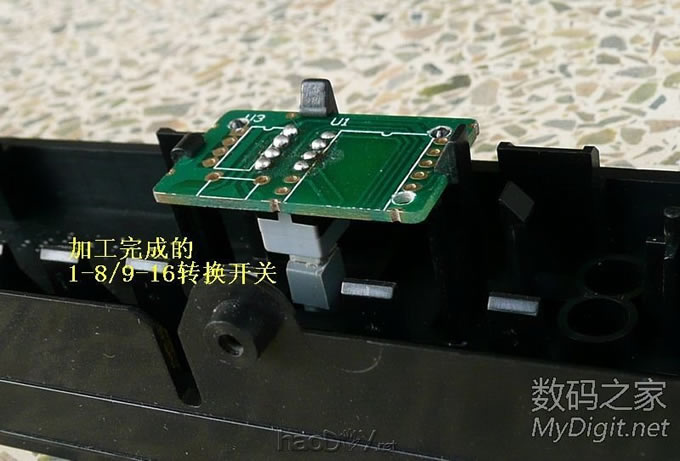

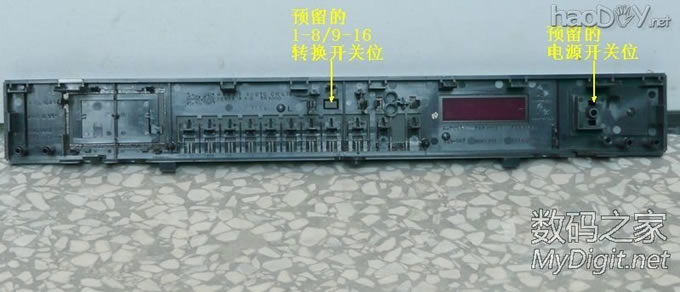

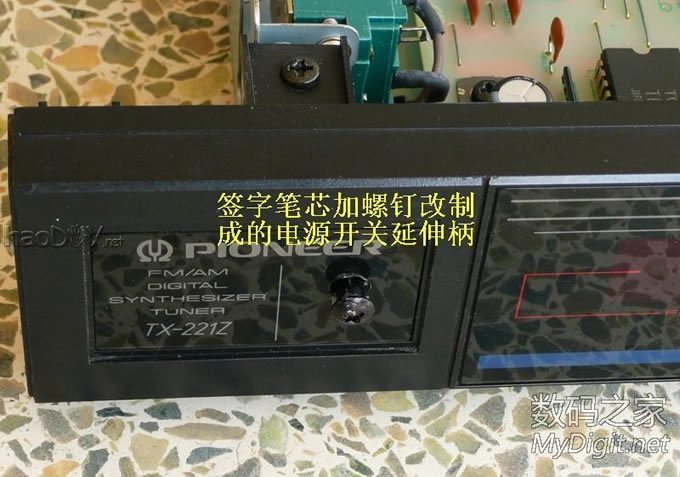

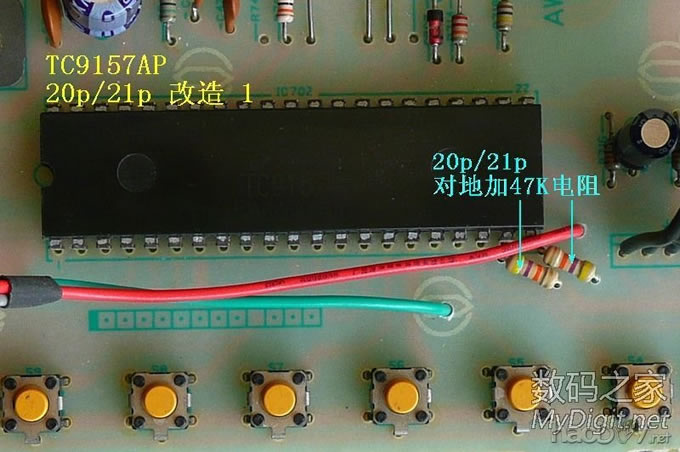

接下面 ————

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

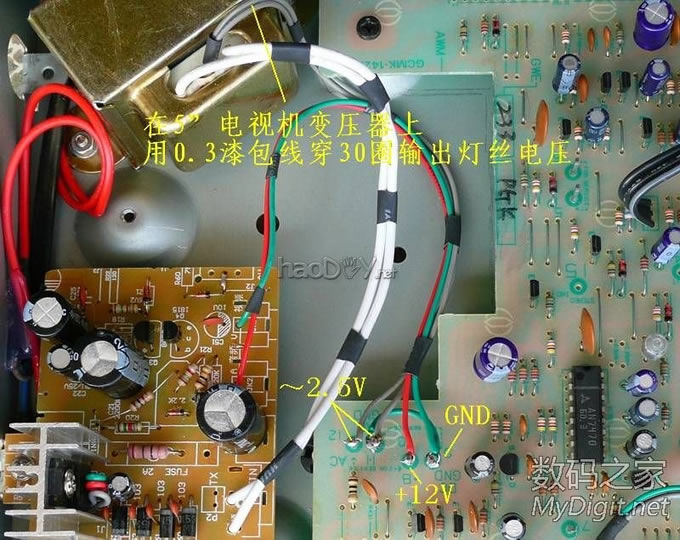

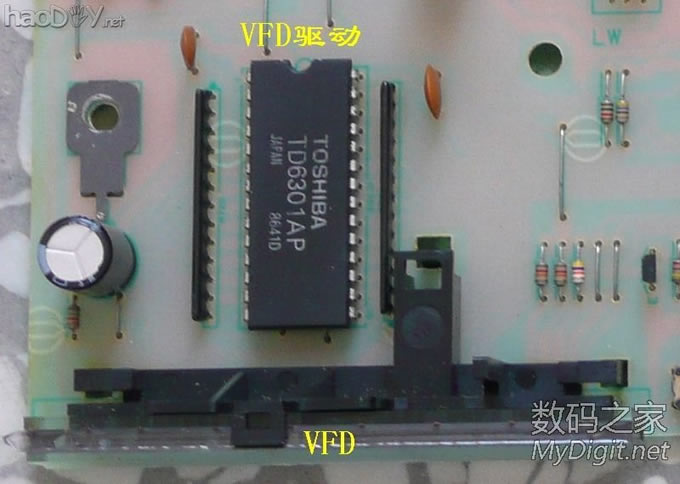

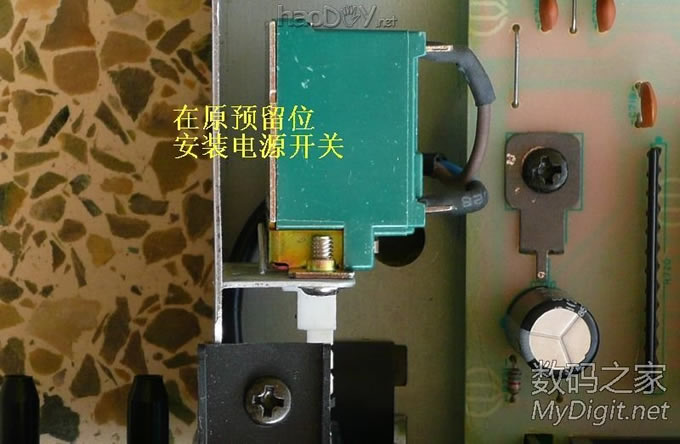

再去小仓库找个5”小电视的变压器,在变压器上用0.3的漆包线穿绕30圈输出2.5V做VFD灯丝驱动。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

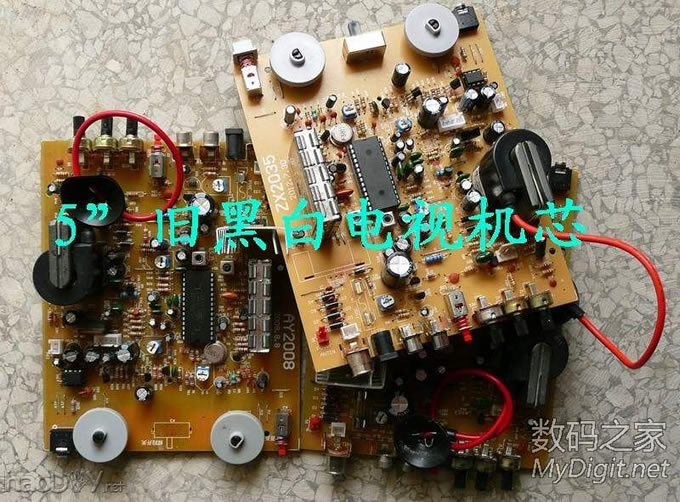

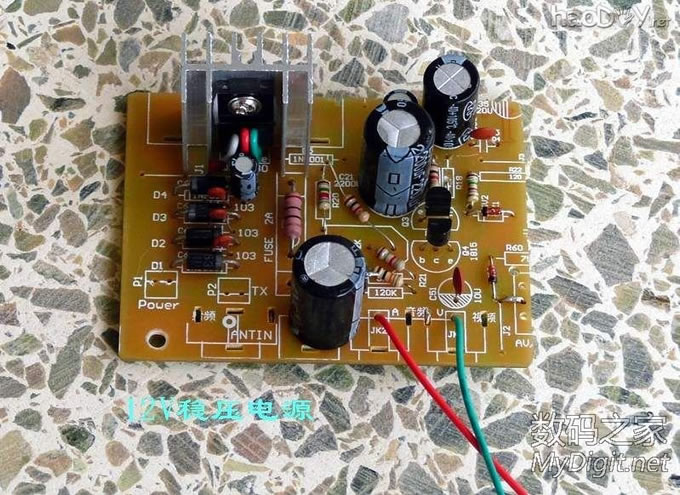

裁了块小电视机芯的稳压部分来利用。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

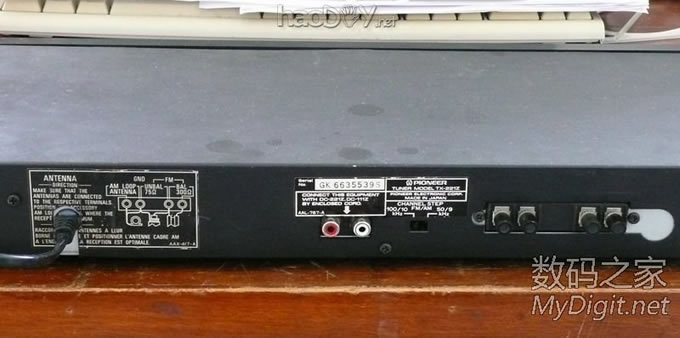

完成 。。。盖上机壳的后视图

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

通电 。。。正常无烟花 。。。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

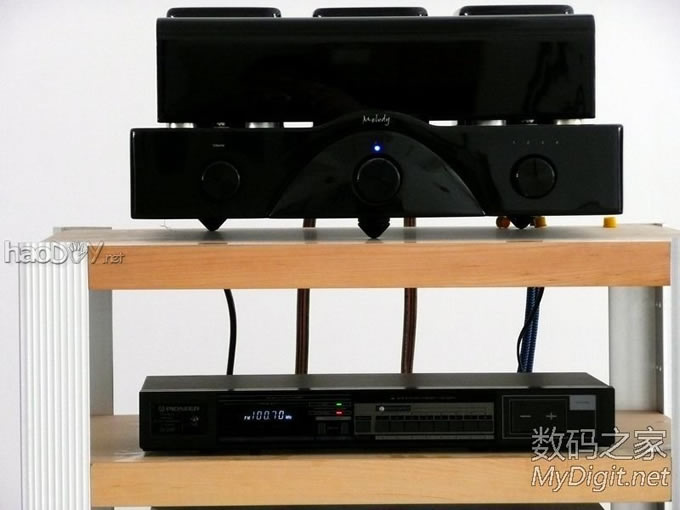

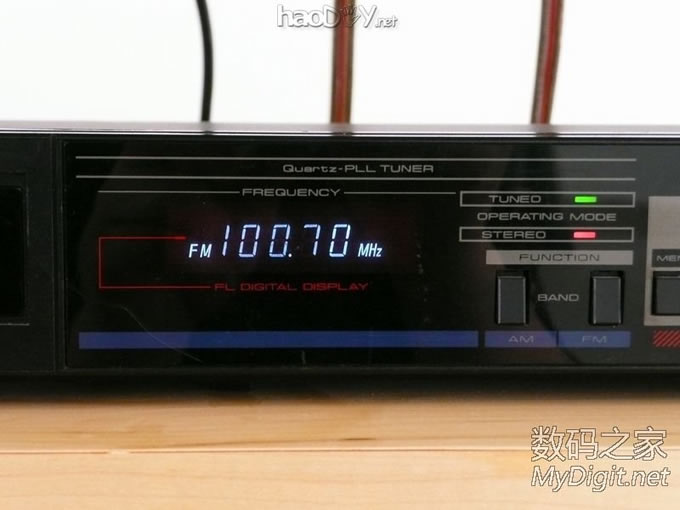

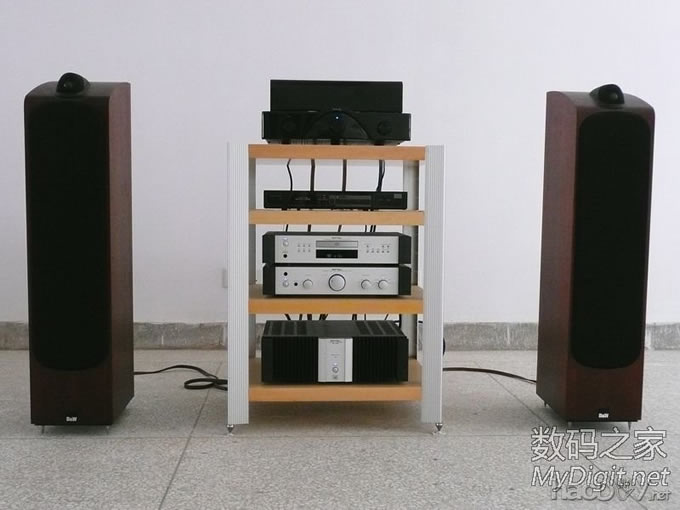

接音响 。。。美妙的音乐出来了 。。。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能)

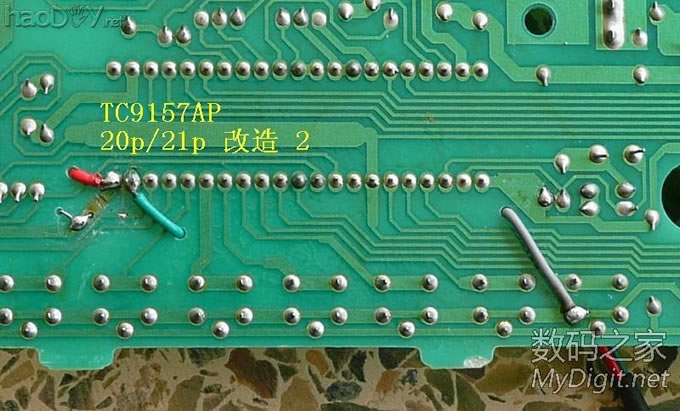

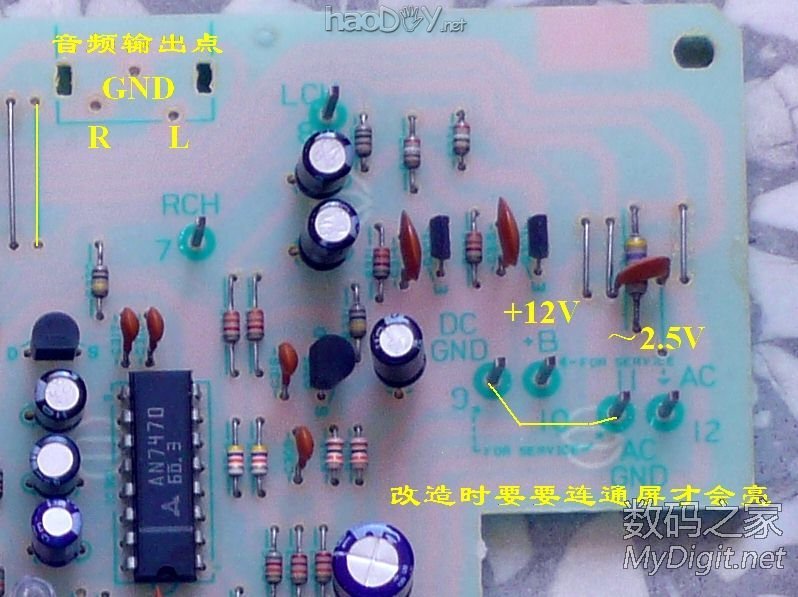

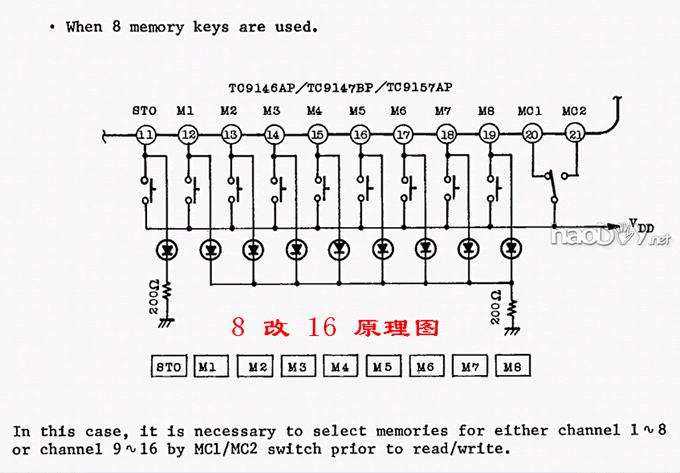

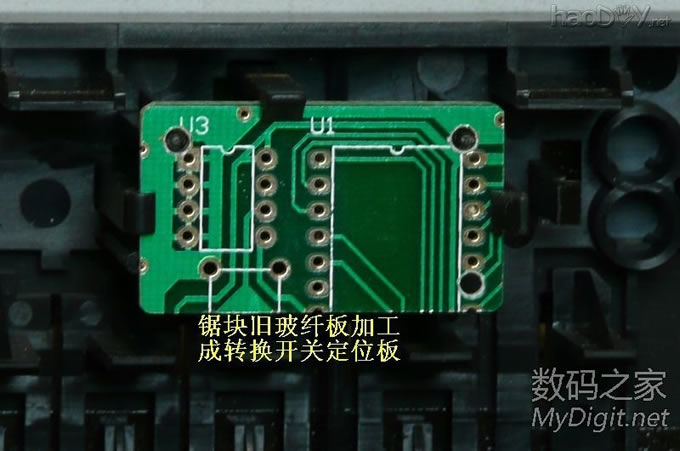

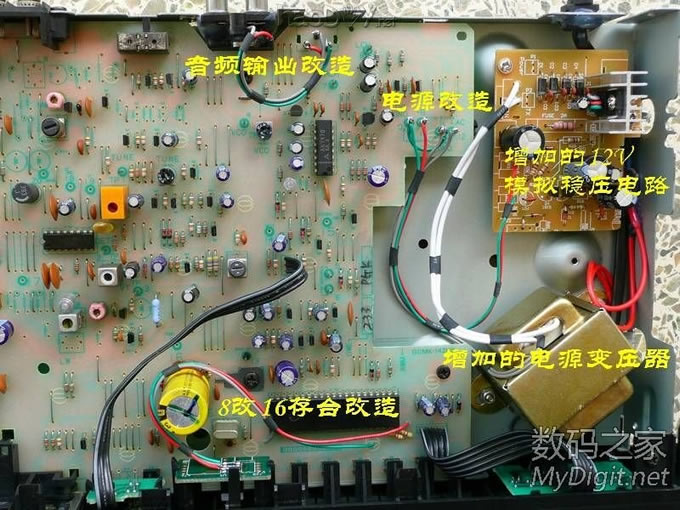

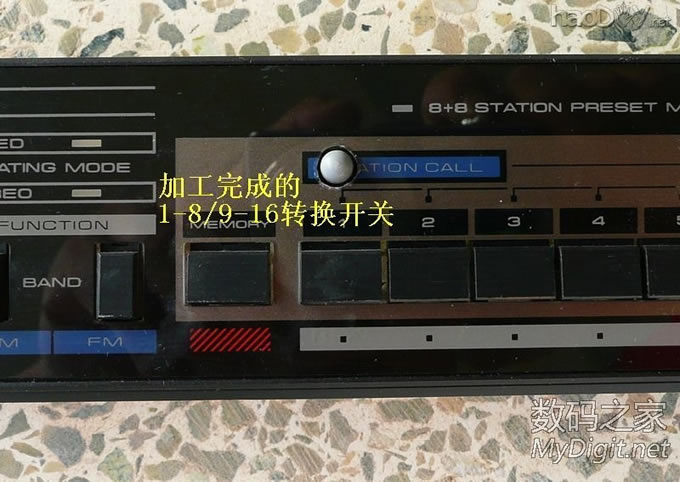

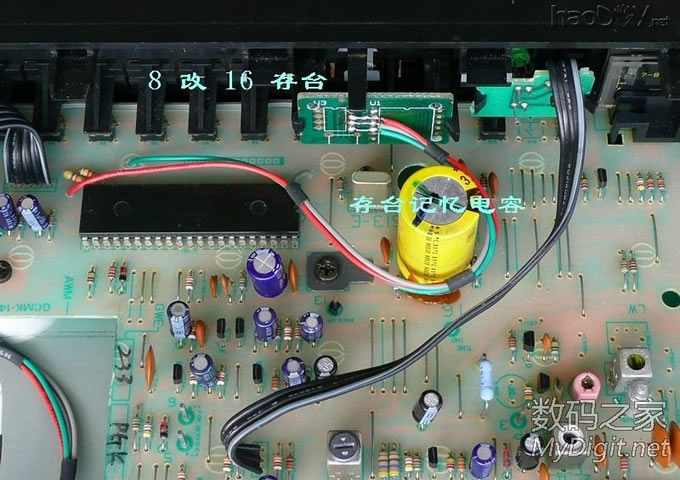

花了一天多的时间,把垃圾改造为16位存台+标准RCA音频输出+交流电源的收音头

天线按照机器的贴图连接,下面图片中4个黑色接线端的右边两个。

先锋TX-221Z组合音响收音头拆解并完全改造(附接口功能) (责任编辑:admin)
