本想帖子发音响DIY区的,想到黑胶属于怀旧范畴,发胆机区也许更合适. DIY这唱机之前参考了其他人DIY唱机的资料结合自己的想法,说干就干,看似黑胶唱机结构很简单,其实黑胶唱机结构相对CD机心架构来说真的也简单,但是做起来却很费心机,CD的机心基本没得DIY的,都
本想帖子发音响DIY区的,想到黑胶属于怀旧范畴,发胆机区也许更合适.
DIY这唱机之前参考了其他人DIY唱机的资料结合自己的想法,说干就干,看似黑胶唱机结构很简单,其实黑胶唱机结构相对CD机心架构来说真的也简单,但是做起来却很费心机,CD的机心基本没得DIY的,都是用成品,外接线路板就出声,由于黑胶转盘直径大,要做转动时候平稳也是件不容易的事情.
好了,废话不多说了.因为机器只完成了一部分,希望各位兄弟多多指点给建议,我对黑胶还是不太懂,边干边学..
先上张架构图.

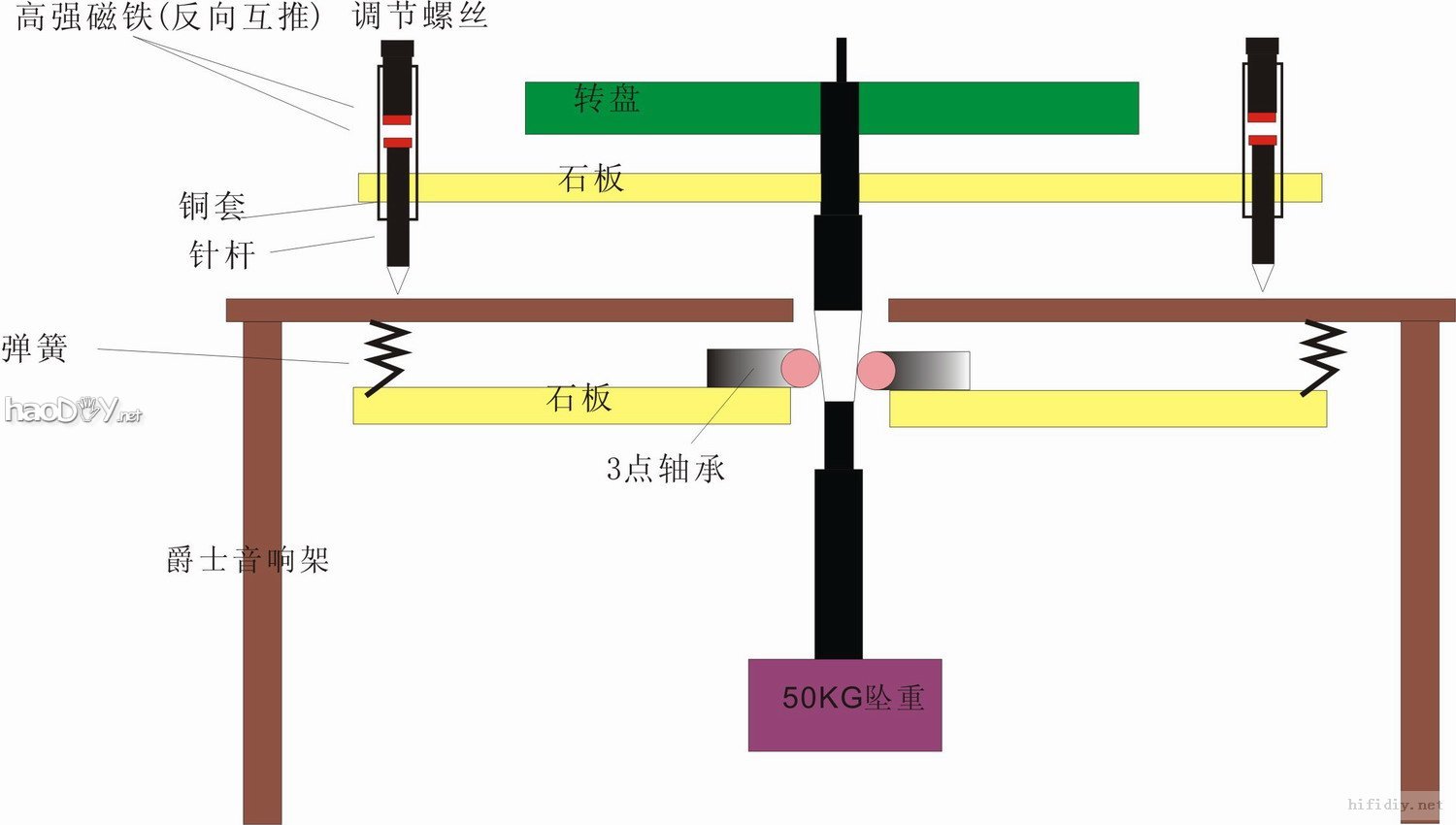

简单的架构图

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

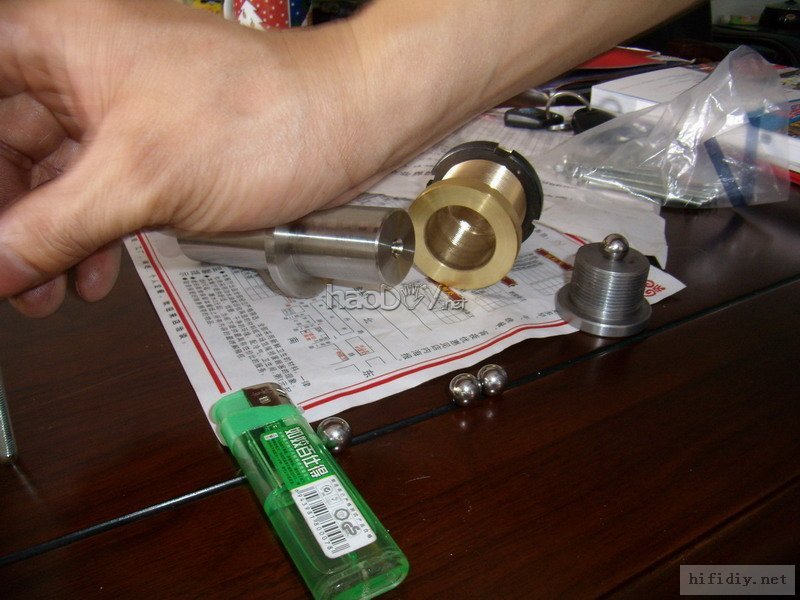

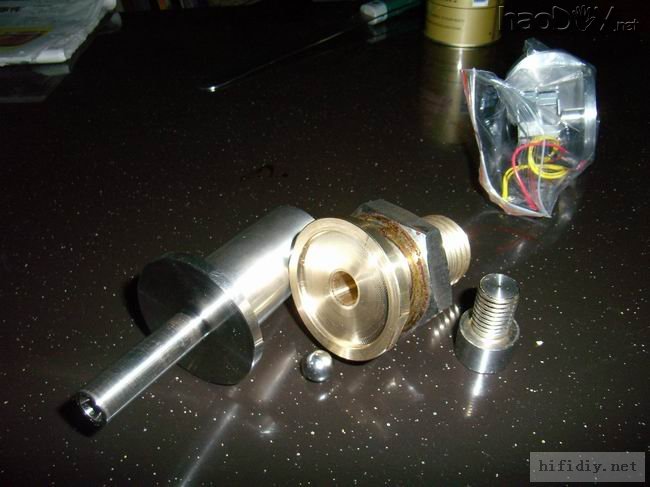

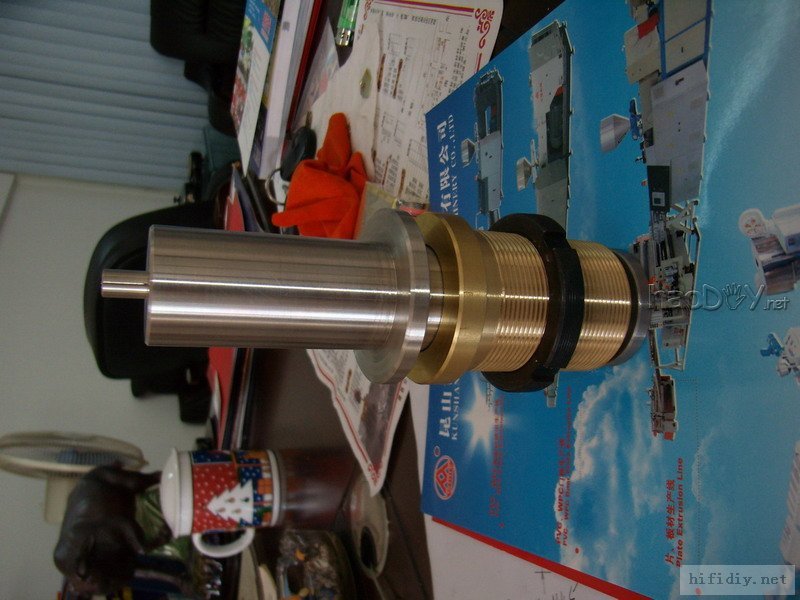

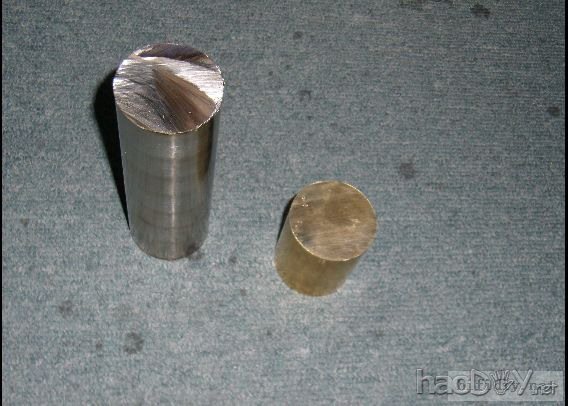

轴承是唱机的重点.轴套用黄铜 主轴用304不锈钢

用数控机床加工的精度很好!



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

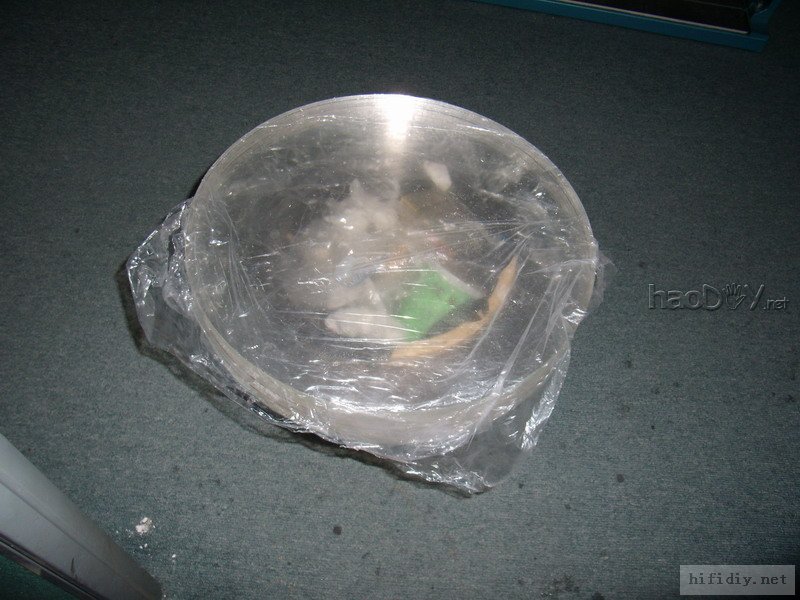

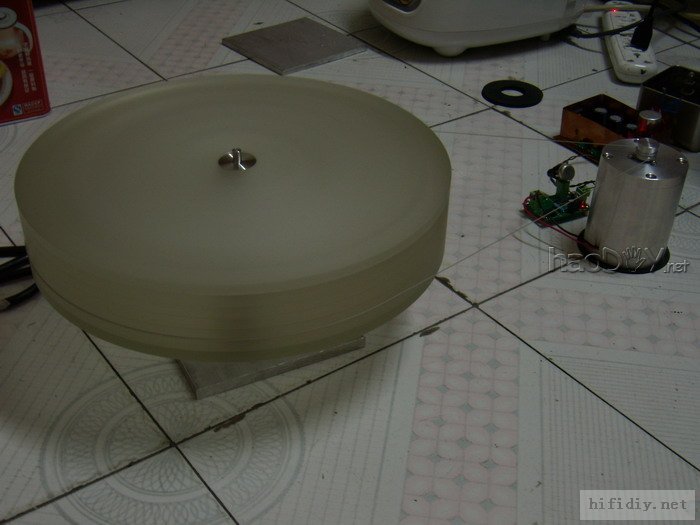

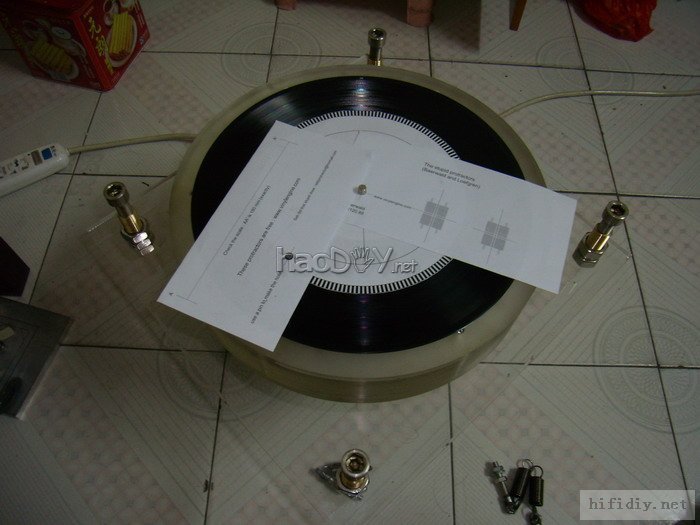

转盘用70mm亚克力 还没进行磨砂处理 等全体完工后最后一项就是要对转盘磨砂 以免过程弄脏..
转盘的制作很麻烦.要做到平面精度高 和主轴的配合要水平,不能让转盘会抖动,还要做动平衡等工序



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

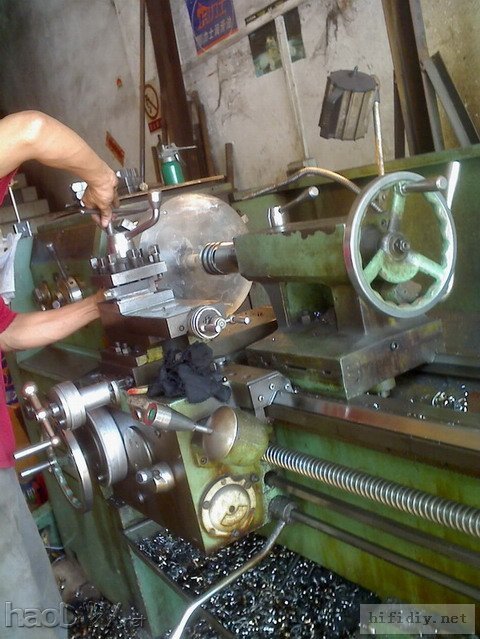

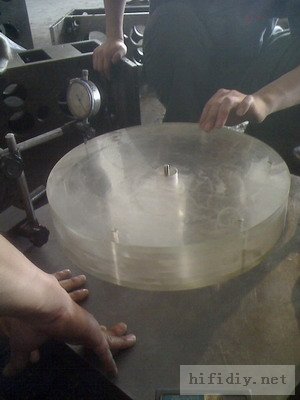

转盘加工现场,开头机械师傅不知道转盘的用途,以为是桌面的普通转盘.下车刀下重,了平面精度不高,后来告知转盘的用途,他还是不能理解lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路 ,只能要他做到最高精度,下刀要浅lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

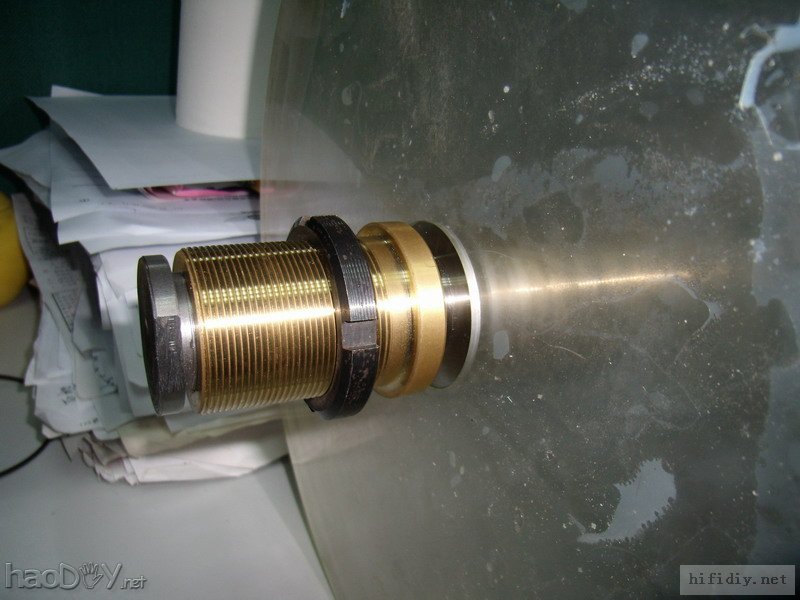

车制中

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

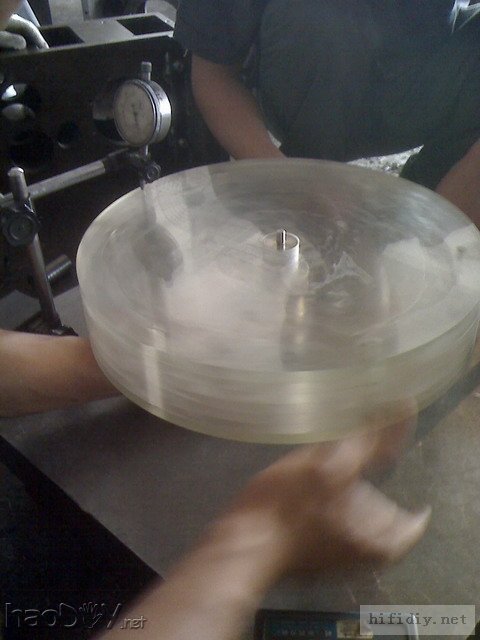

测试水平

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



测试水平

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

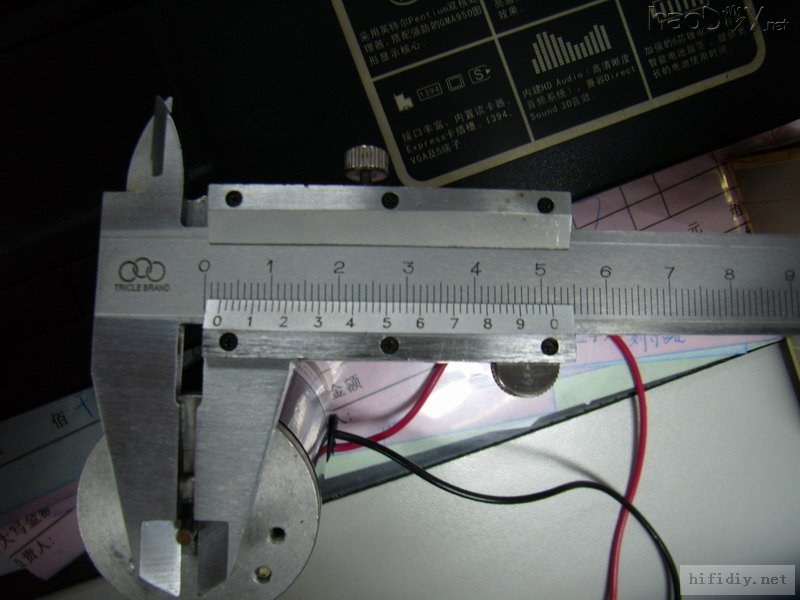

转盘和主轴承基本达到要求了,接下来要考虑马达了.由于我把主轴直径设计得比较大,与轴套接触面积也大,相对小主轴来说摩擦力大了(但是大主轴转动应该会更加稳定,)加上亚克力盘本身的重量也有10几公斤了,普通的录音机马达是难带动的,需要一个稍微大功率的马达,于是到旧货市场找马达,首先考虑的是LD机马达该马达直径60MM功率扭力足够,可是安装在马达坐上实验,觉得低转速时候不是很稳定,又考虑瑞士的空心杯马达,从资料得知道该马达多用于机器人,不知道用在需要稳定速度的LP机器上是否合适,最后决定用一个7W钢管电机,经过试验马达完全胜任.

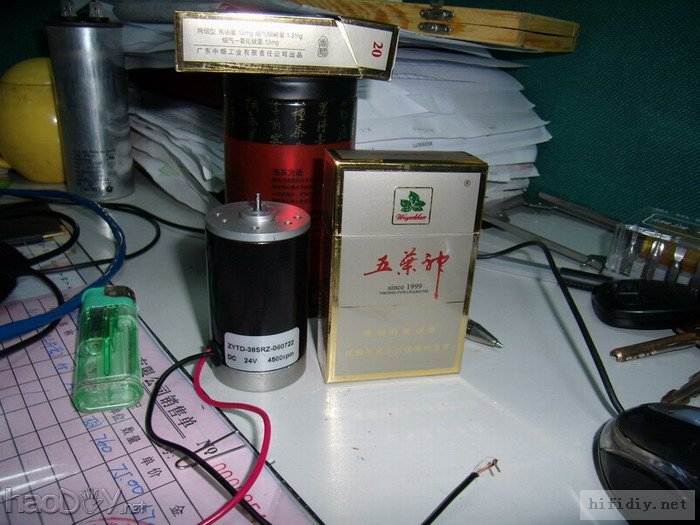

马达

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

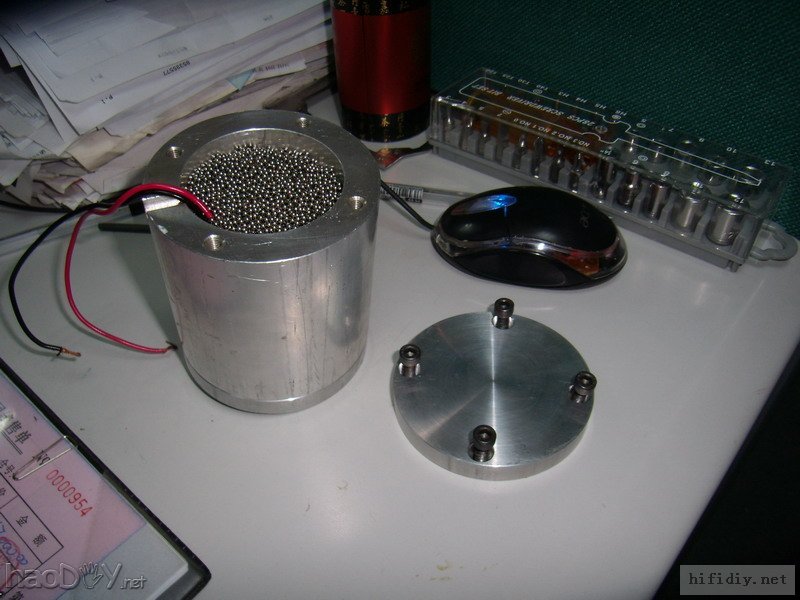

在马达坐里放满小钢珠减少马达噪音震动

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

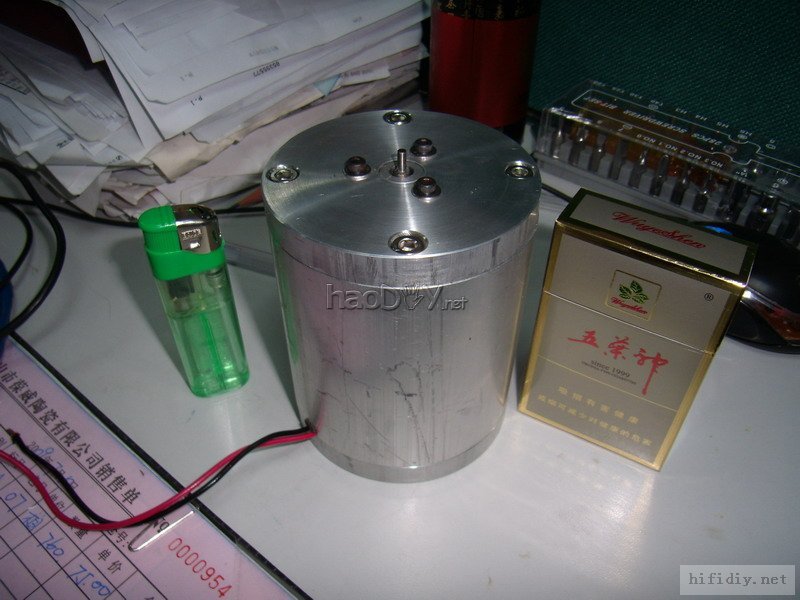

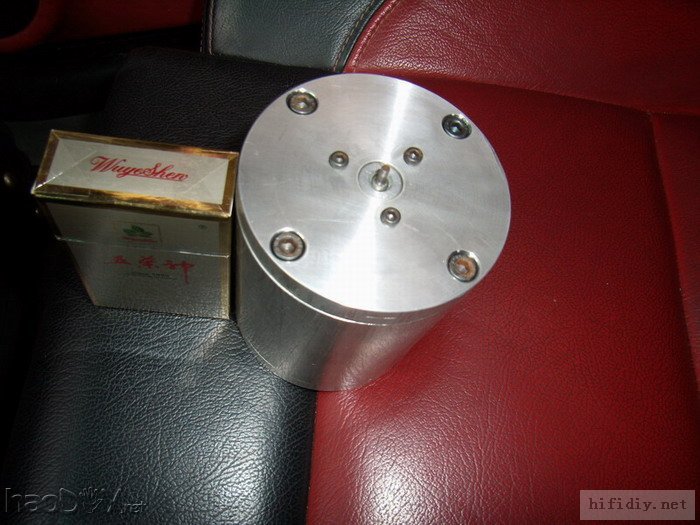

马达整体,

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

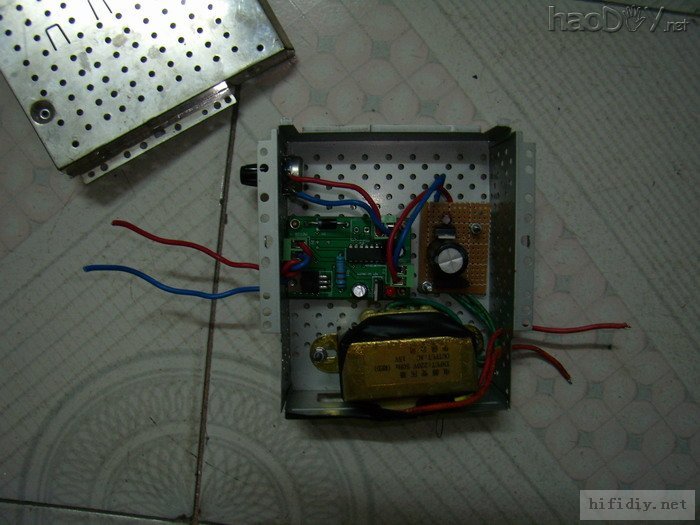

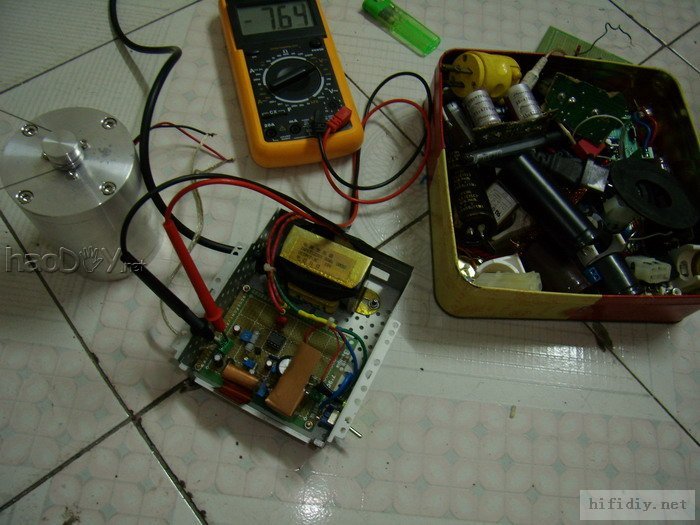

马达功率比较大,用录音机马达拆下来的调速稳速电路带动IC严重发热,看来要重新做一个调速稳速装置咯.开始用了一个PWM线性脉冲宽度调制控制马达转速,但是该成品调速板不受电压影响,靠调制波形控制调整速度,本来是很好的调速方案,可是扳子没稳定速度功能,LP机上转盘速度的稳定很重要,速度不稳定容易造成音质变坏,于是自己用洞洞板搞了一个2级稳压的调速稳速装置.很好用,也很稳定.
lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

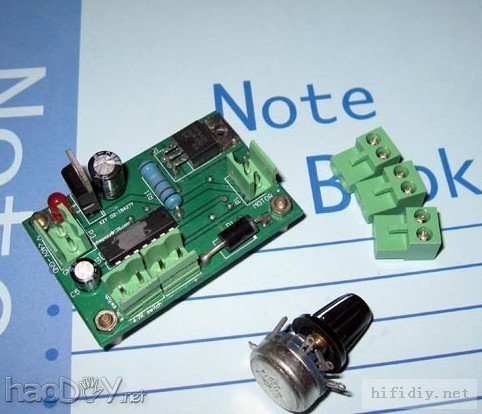

PWM线性调速(放弃)

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



PWM线性调速(放弃)

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

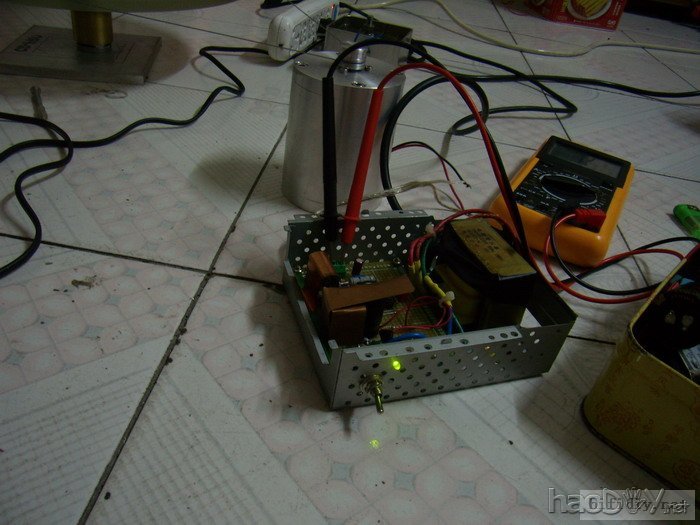

双稳压调速

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



最后选用

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

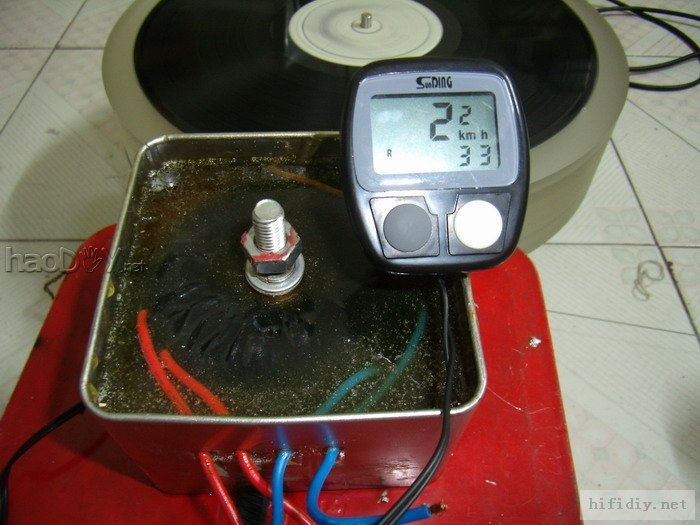

经过24小时转动不管白天.晚上.深夜转盘速度都稳定在数字显示上,简单的监视速度表lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路  完工后再细调lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

好了.转盘转动都基本达到要求了.现在要做支撑架构了..

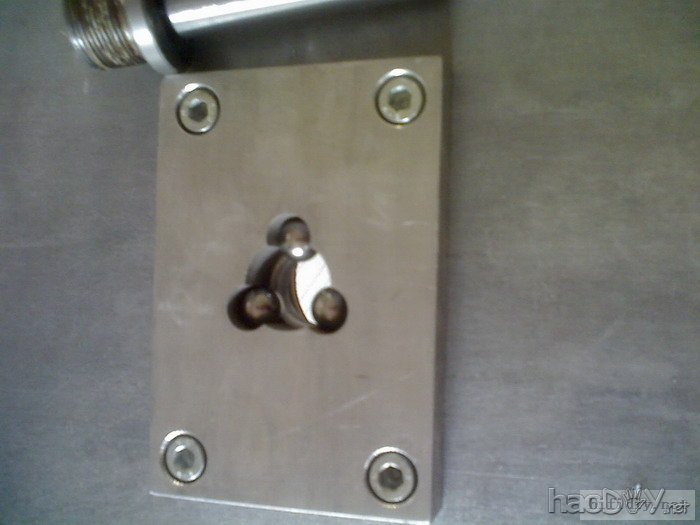

3点支撑轴承和锥轴

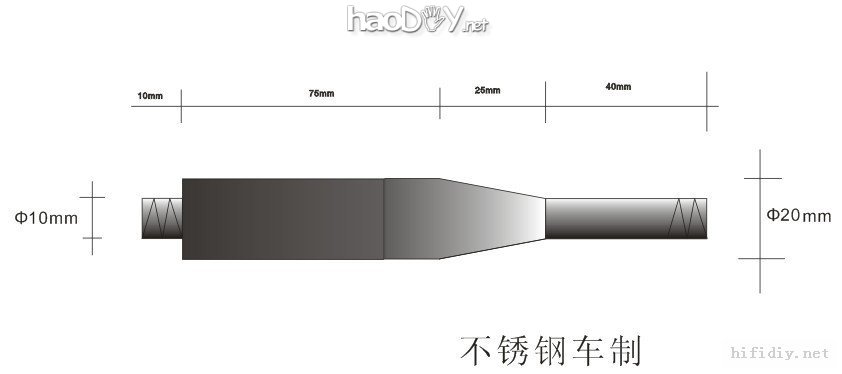

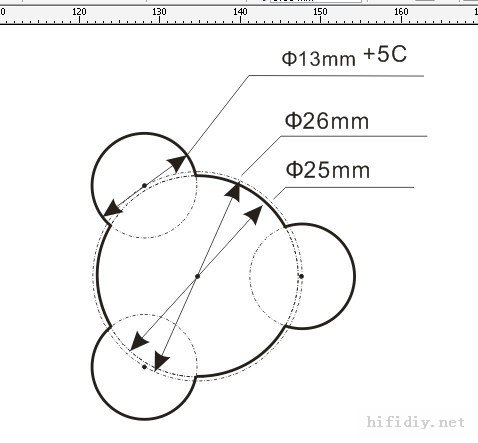

加工图

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



成品

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



加工图

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

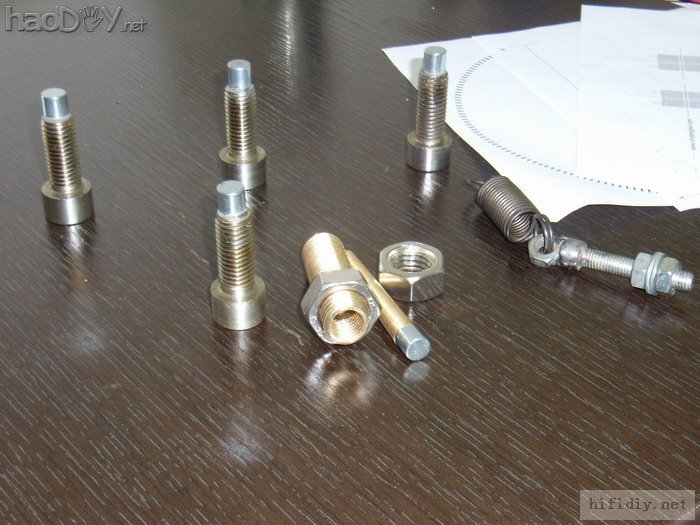

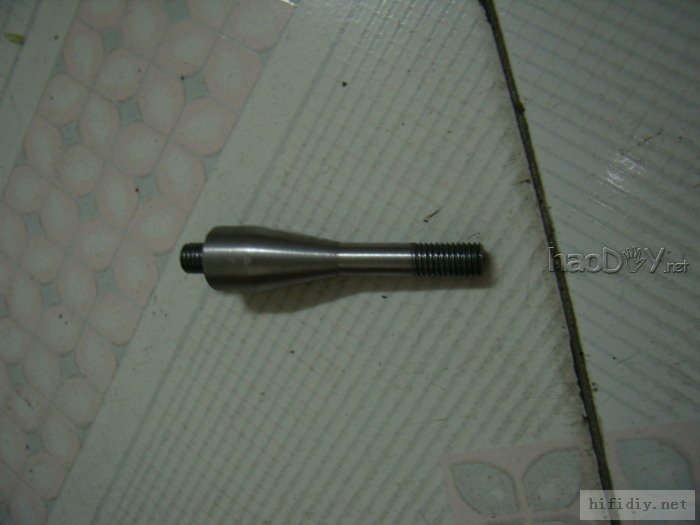

最后锥轴2次加工,加长了.

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

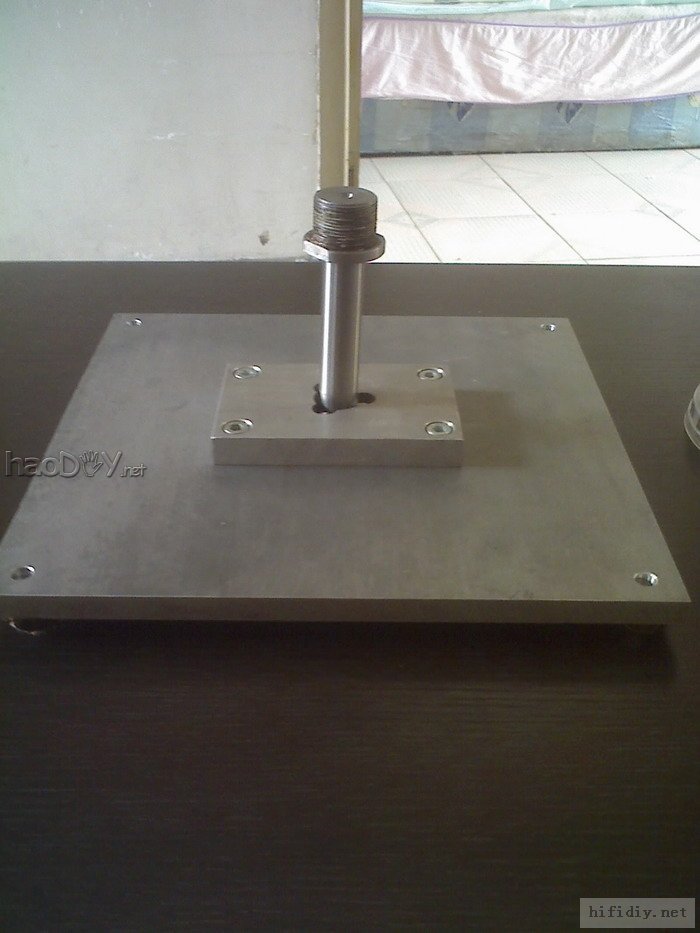

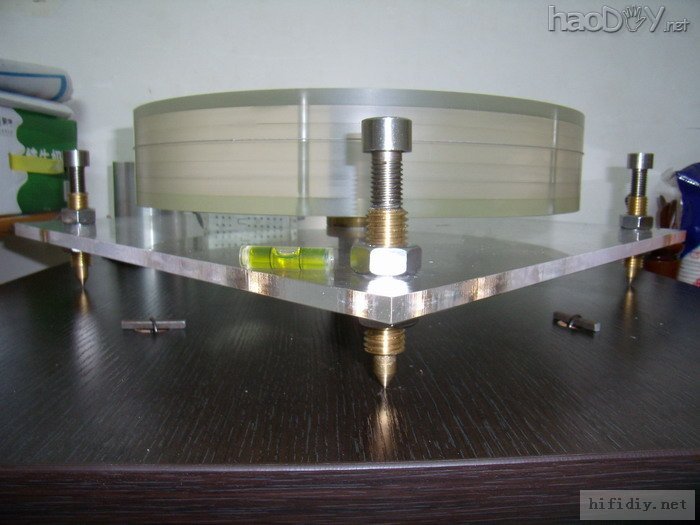

接下来就是磁浮水平装置咯



成品

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



上架

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

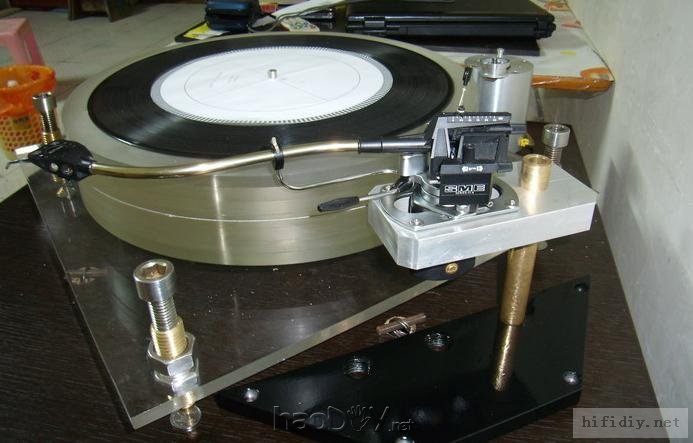

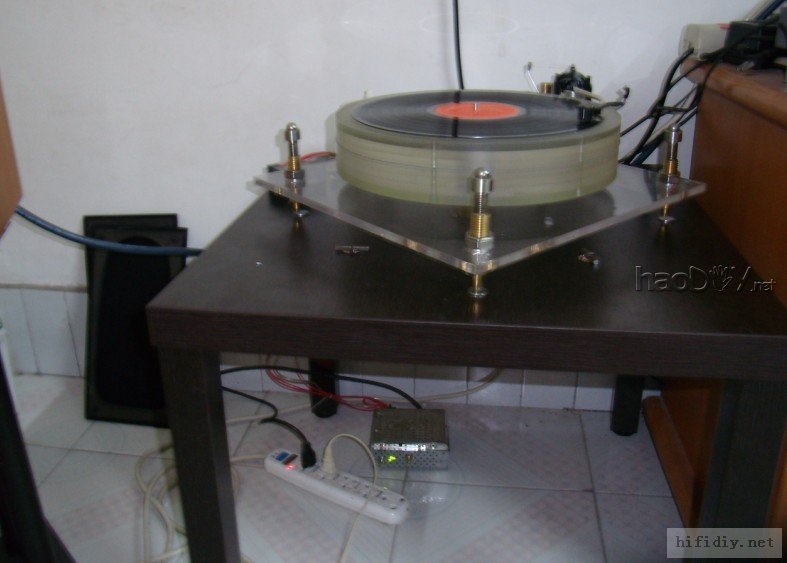

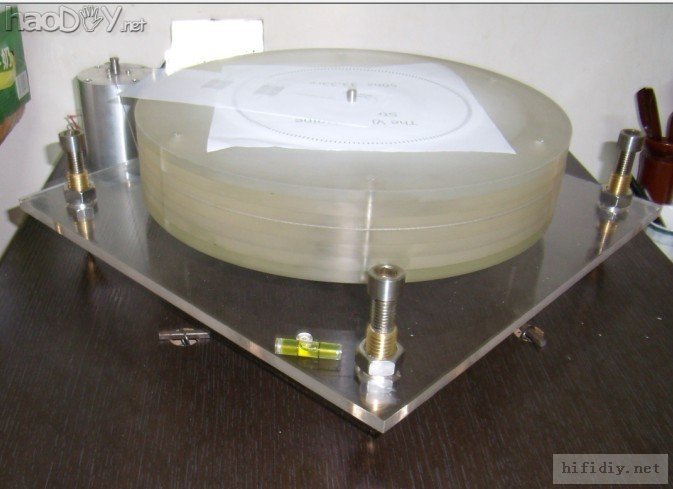

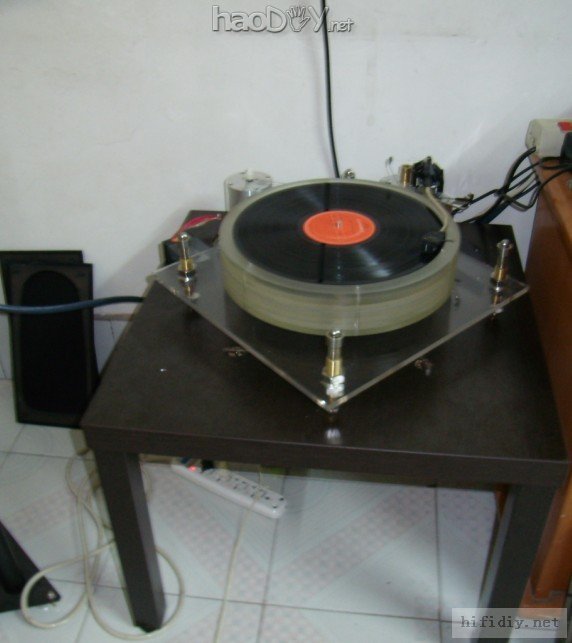

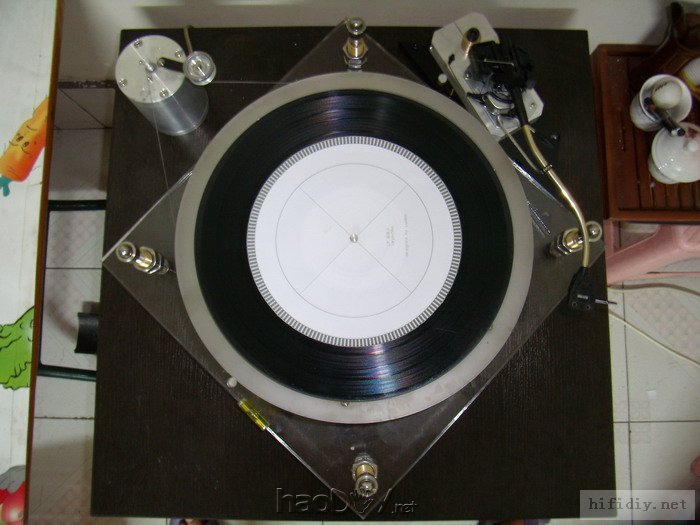

继续上图片...快完成的整体转盘结构...



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路


整个转盘架构就差重心坠重杆和坠重铁饼就完成了,唱臂的固定板也正在设计加工中,结合教猫板和hhl4889兄弟提供的的唱臂资料再进行设计和定位.确实做个转盘不容易,平整度,中心垂直度,盘的动平衡调节,轴承和轴套配合,都要求高精度!还好自己有同学开五金厂,加工机床齐备,但是不是批量加工如果付钱加工费用的话其成本其实也挺高的,期间轴套由先前设计的细轴改粗(粗轴比较稳定),磁浮由细改粗(轴细了配合小磁铁不够推力),锥轴加厂了50MM.因为没计算台桌的厚度lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路 ....这些都是由于经验不足造成2次加工....花了2倍钱买材料lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路 ...和同学海量了一顿顺便叙叙旧lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

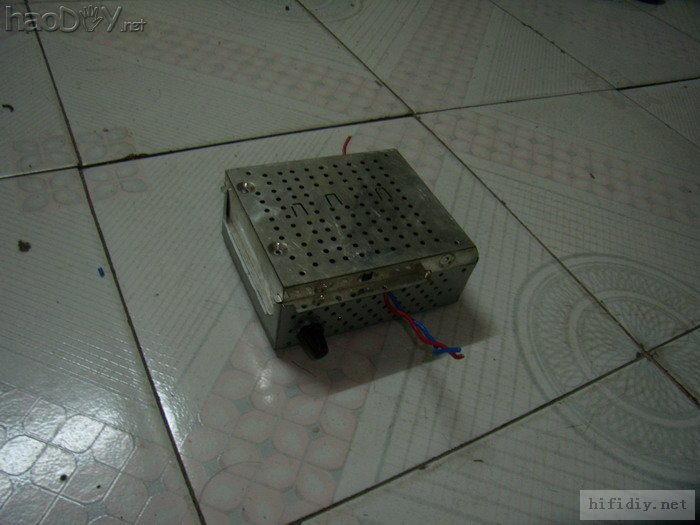

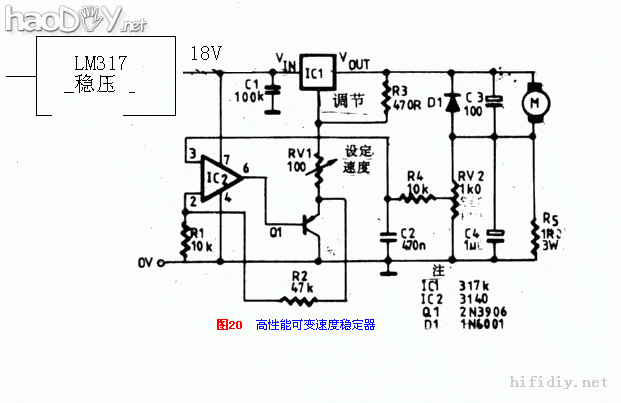

调速稳速装置电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

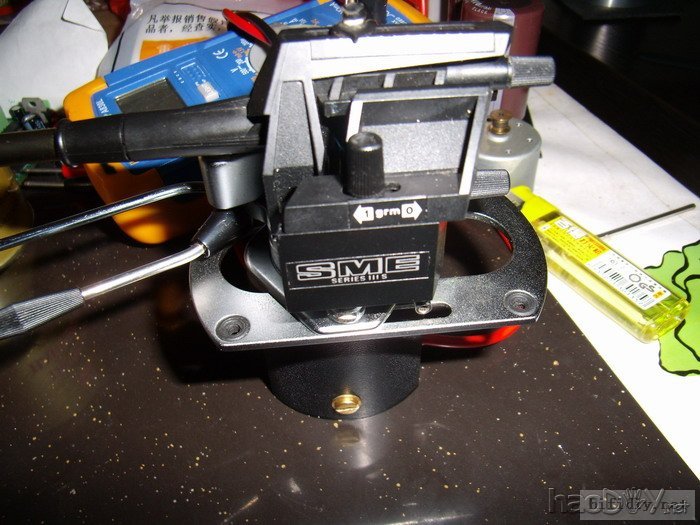

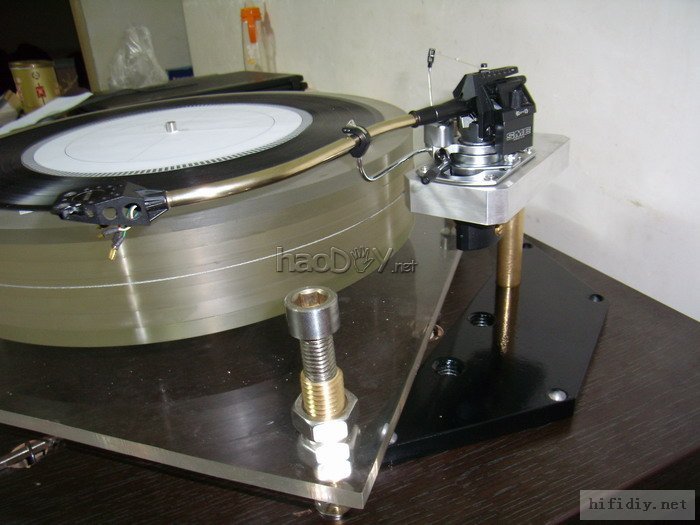

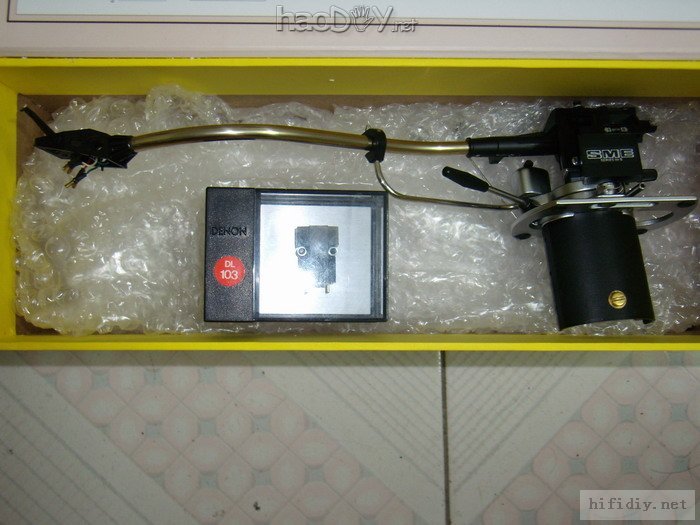

唱臂SME III S
MC唱头 天龙 103



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

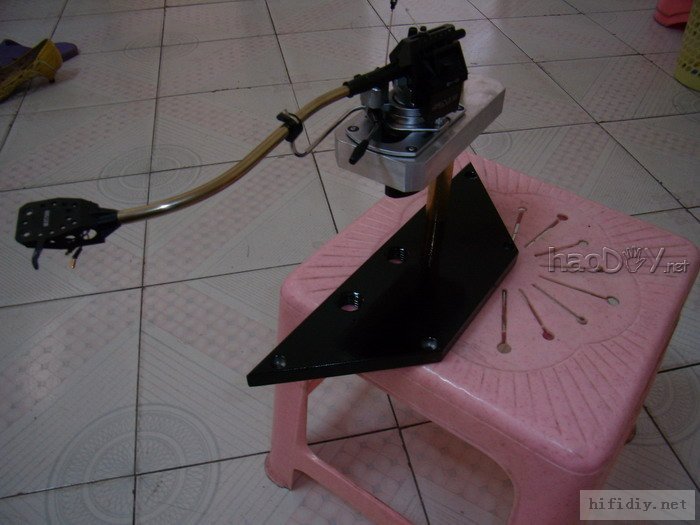

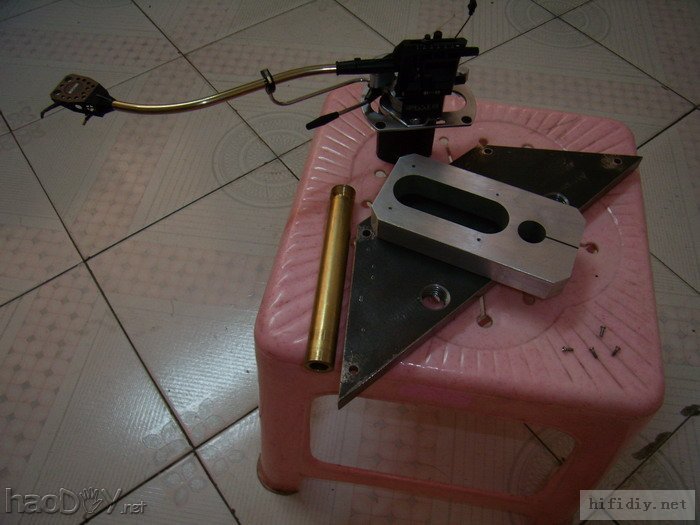

加工好的唱臂承拖件

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



组合

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路






lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路




lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路




lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

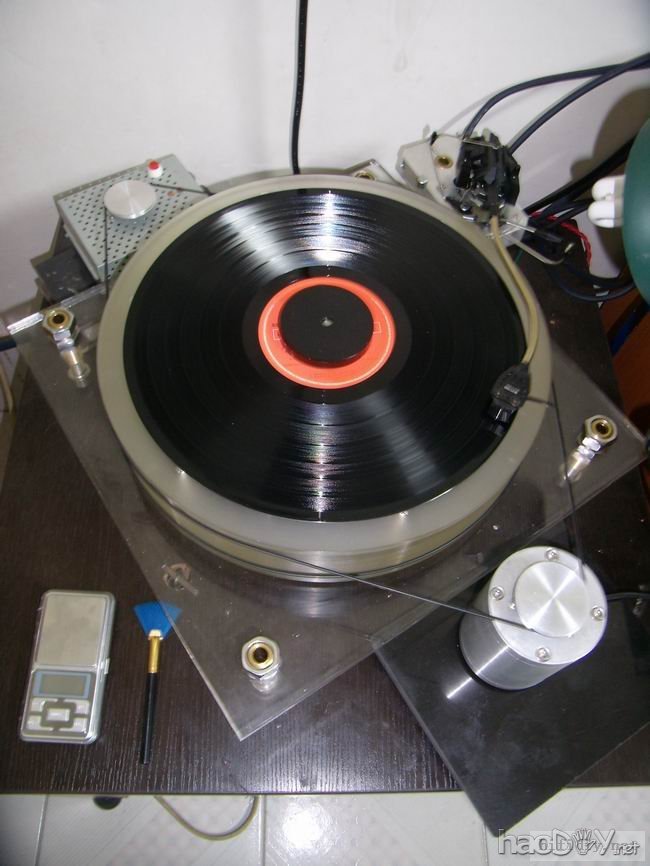

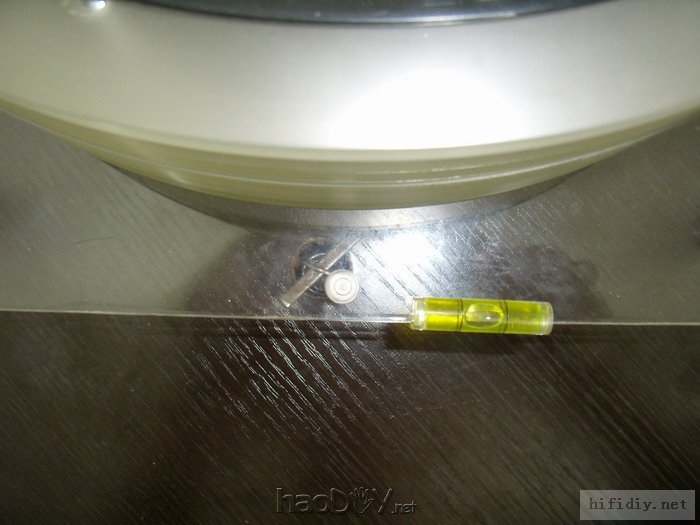

调了半天的水平...

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

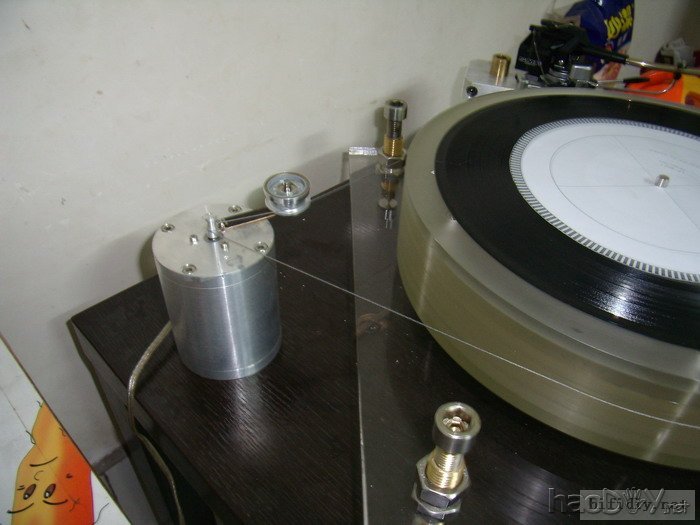

外加 张力轮,电脑硬盘的转子,

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

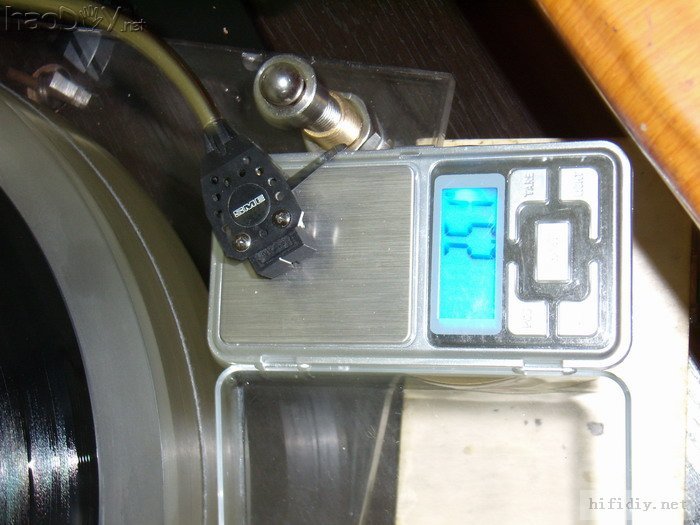

天龙103MC头用2.5g压力.
lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



MC唱放正在进行中还没做好.用原先垃圾MM唱放,丽特最简单那款MM唱放试机...想不到除了声音小了很多以外(得把音量开到1/2处)整体音质效果还是使我非常满意!沉重的转盘使声场定位很准,没有一丝普通轻盘的漂浮音

DIY个IC唱放 胆唱放在进行中 以后2个唱放一起切换用 谁好用谁lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

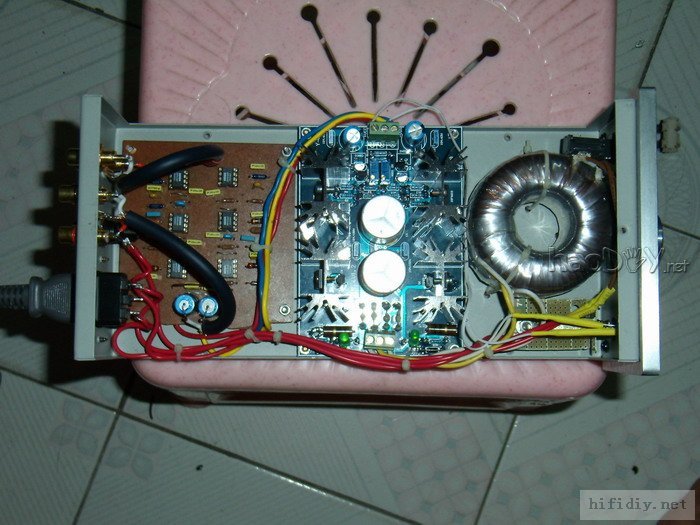

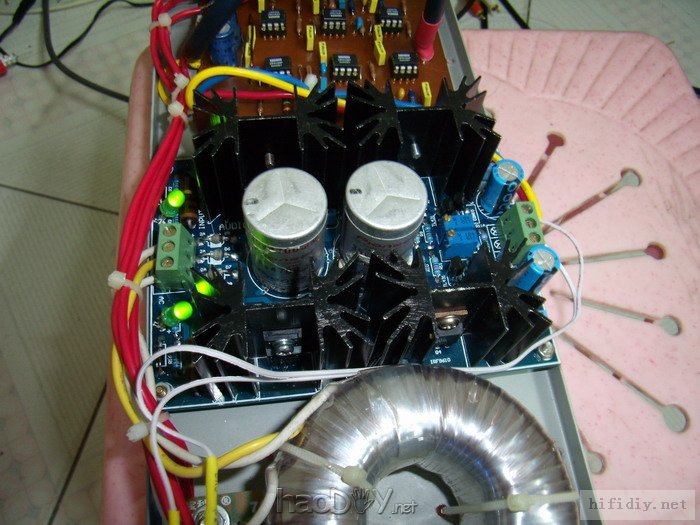

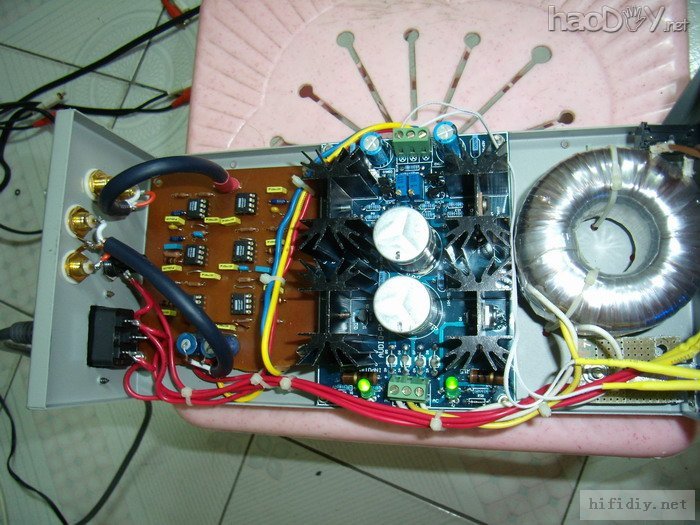

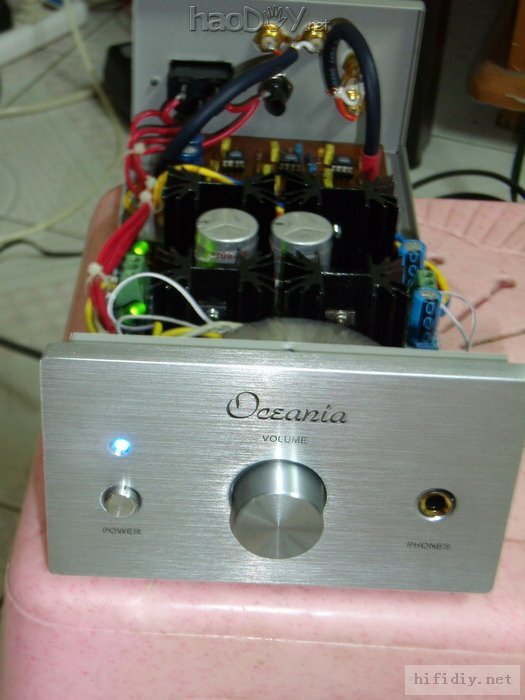

甲类电源

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



机壳刚好够放板板

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



可以当耳放....

lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路

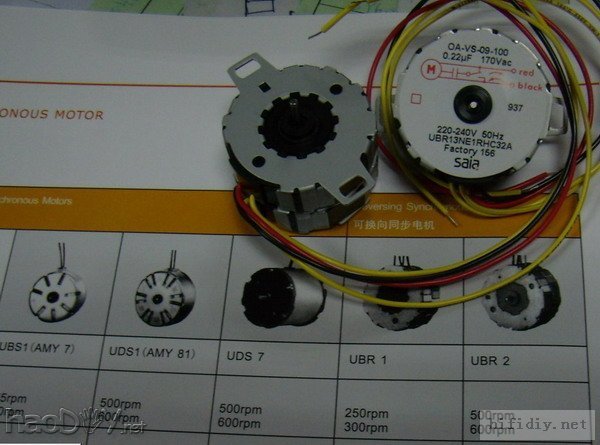

由于之前用直流电机驱动,发觉直流电机噪音小,速度好控制,调速器成本低.但是普通的调速系统都是电机转速先出错误指令再调整电压或电流,调整过程容易造成抖动,其可调电阻的阻值在冷热的阻值稳定性所发生的阻值差异直接影响转速稳定性.然后试用直流无刷电机系统,相对来说要比普通直流调速稳定多.无刷的传感对稳定速度的作用不可窥视.但是其稳速原理也等同于普通稳速原理 先出错再纠正,也就是说允许转速的错误的发生,加上无刷控制器的价格不便宜,当然能做到侍服是最完美的了,我们DIY也不允许这条件去做侍服系统,最后把电机选取在交流同步电机上,有朋友说一些2手LP机也是交流电机,怎么转速偏快呢?其实没考虑到人家用60HZ的频率,速度当然会快点啦.我选用国产375转16级同步电机,国产电机真不敢恭维!转动起来震动噪音大,有转结,电机工作起来温度高(我4个国产同步电机都超80度!工作起来象飞机飞...)但是转速是很稳定的,同步电机的转速取决与电网的工频,电网电压对转速没影响,负载对转速也没影响(当然是指扭力范围内)如果电压低了或高了只能影响线圈的电流,最坏结果是导致电机温度高,或烧毁线圈!但是这因素不会影响转速,因为电网的频率一定是恒定的,如果电网频率有任何变化的话那是对很多电气系统是致命的打击,如果工频发生变化那是属于供电事故了!所以要求LP机器转速稳定最好选同步电机,电机电极数越高转速越稳定,用在LP机上能用24极基本够了,当然有48的更好.经过多种试验决定用瑞士的SAIA电机,24极/250转,噪音不可闻!!其实也不贵,如果皮带轮和转盘的转速配合比例有偏差的话,花点钱,200元左右,比无刷控制器还便宜买个2手变频器只要求简单功能就好,其他功能都是多余的.这样的话i你的LP转速绝对稳定咯.国外很多高端黑胶都采用同步电机的哦....



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路


唱放电路
如果你的是MM唱头 第一级按原图做就好 MC的话就需要增大点增益 第一级我用30倍放大




lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路


转盘比较重 原轴承主轴直径比较大 我的马达力矩比较小拉起转盘来有点吃力 重新车制了一套小轴径的轴承这下轻松多了lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路 还多设计了一个油槽,不用经常看润滑油干了没。



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路



lp黑胶电唱机DIY制作手记,请指点.附唱头放大唱放电路
