环牛用的拆机功放上的大牛。功率估计有300W。原有的绕组为双27V。 在不破坏原有的绕组的情况下,用约3平方的单股粗铜线绕42匝,测量得交流电压为12.7V,经四只5A的桥式并联整流后,加上2只日本NICHICON 50V10000微法2只日本ELNA 音响专用56V8200微法电容。共3

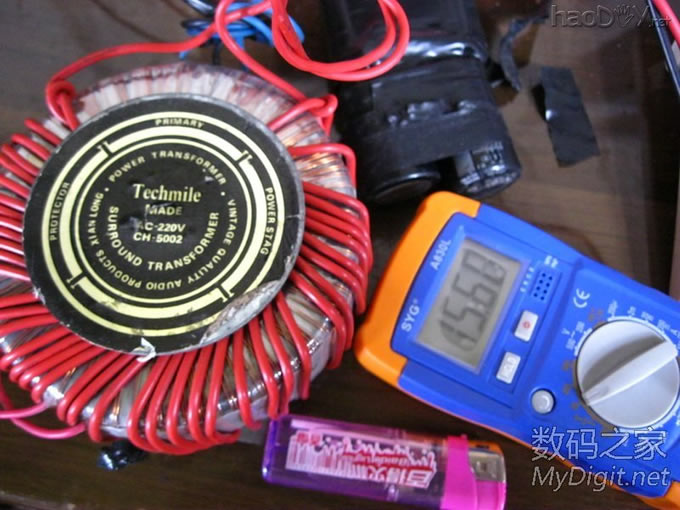

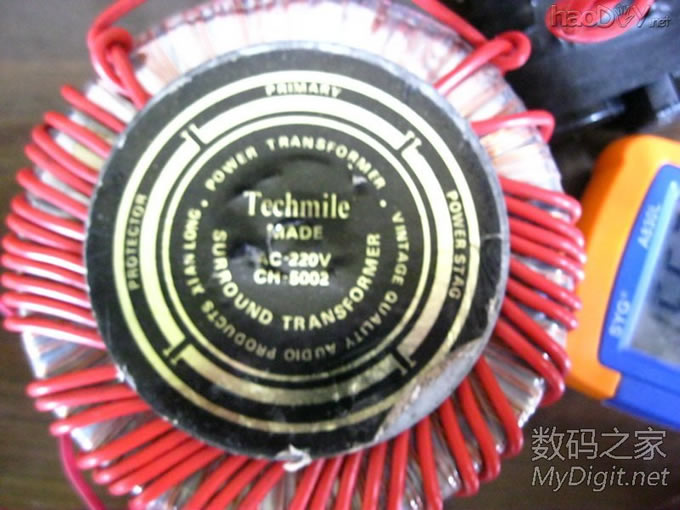

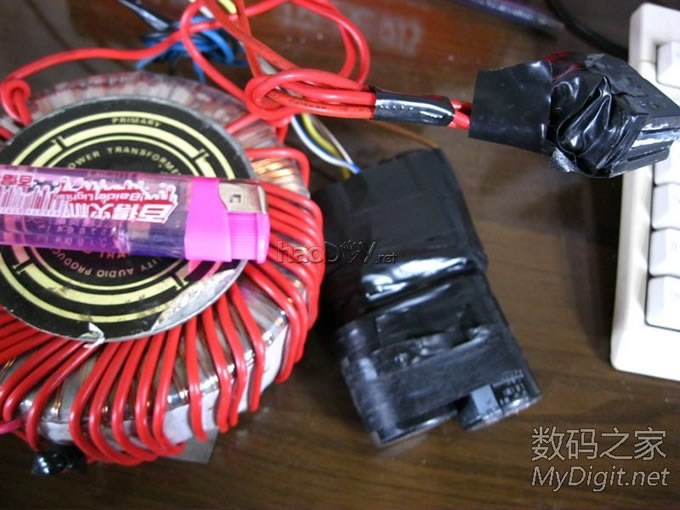

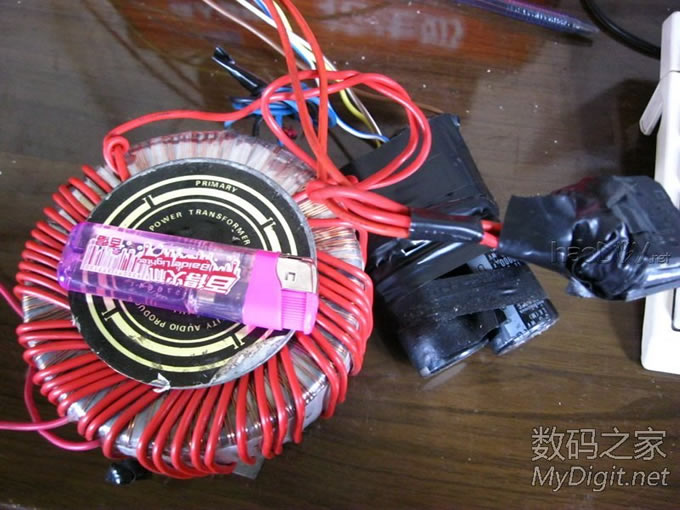

环牛用的拆机功放上的大牛。
功率估计有300W。
原有的绕组为双27V。

在不破坏原有的绕组的情况下,用约3平方的单股粗铜线绕42匝,

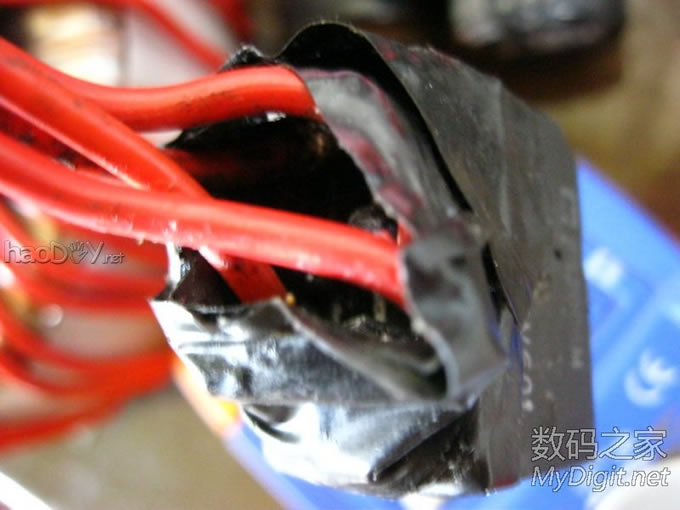

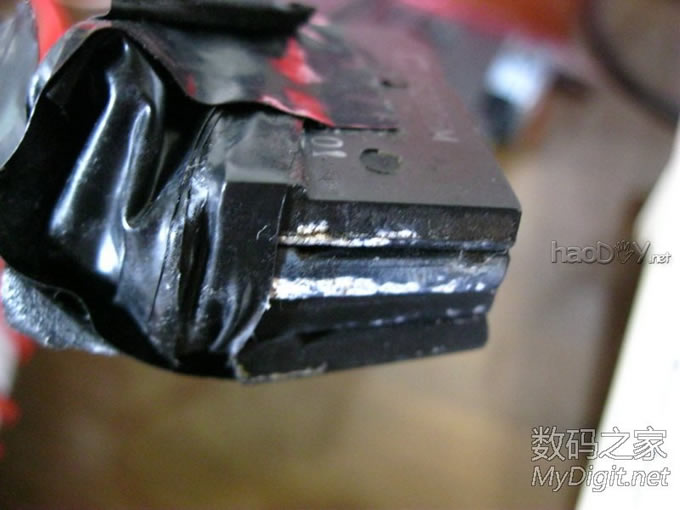

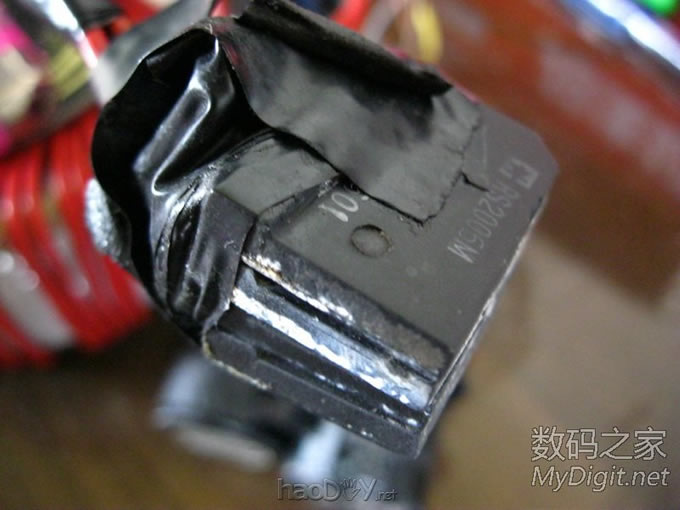

测量得交流电压为12.7V,经四只5A的桥式并联整流后,

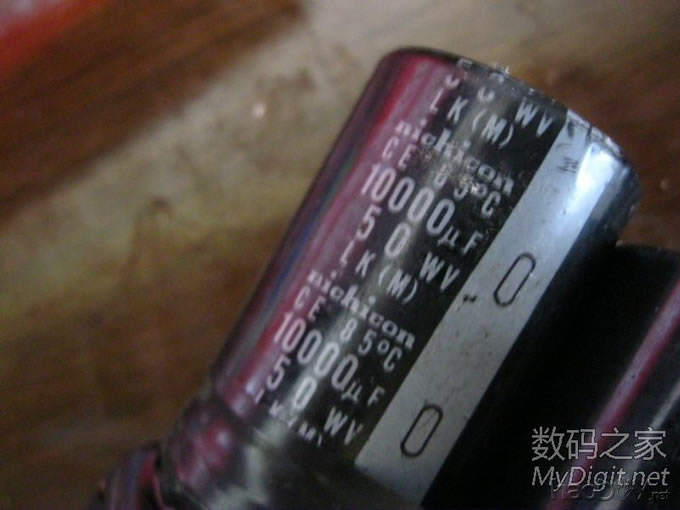

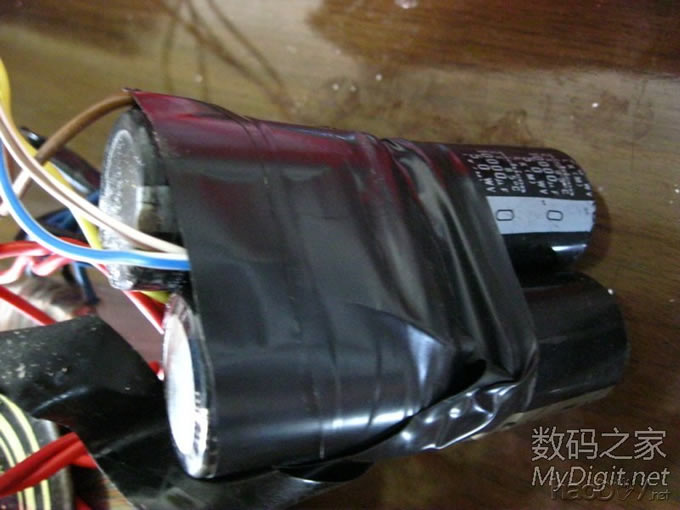

加上2只日本NICHICON 50V10000微法

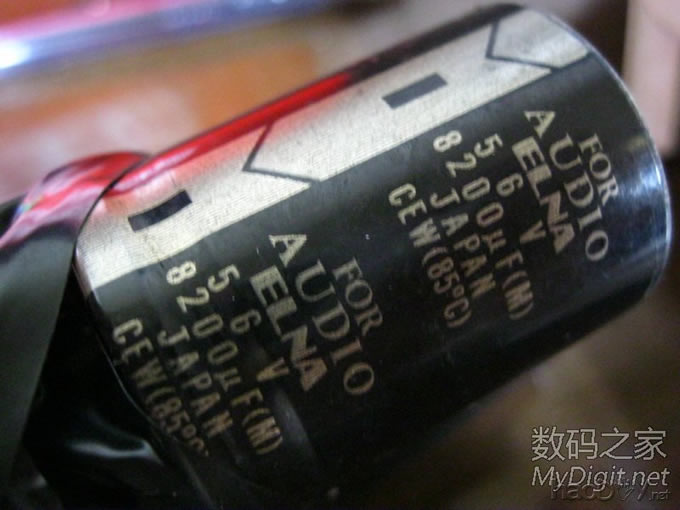

2只日本ELNA 音响专用56V8200微法电容。
共36400微法。车机自带电容为4400微法。
大约为40000微法的滤波电容。
呵呵,,,

车机为大众老帕萨特原车的GAMMA卡带机,已改AUX输出用电脑功放。功放IC为两片TDA7375。
音箱为四单元落地对箱。
车机在静态时的发热都挺烫手的。(要的就是这种微烧的感觉)
而大音量下想要这只大环牛发热,怕是相当困难咯,哈哈

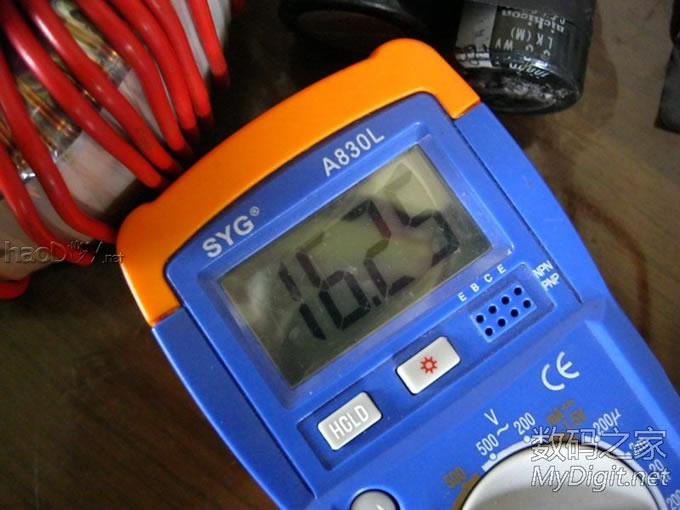

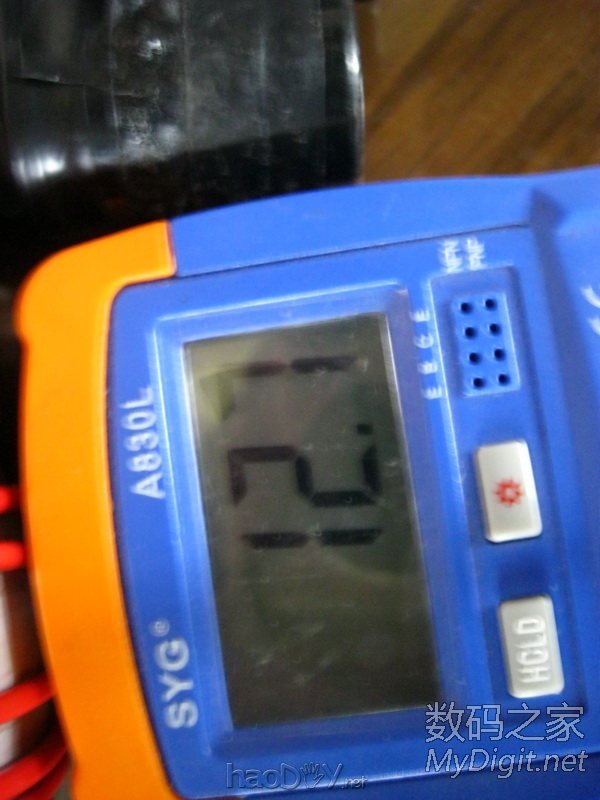

测得直流电压在车机关机状态,只开启背光的状态下为16.25V

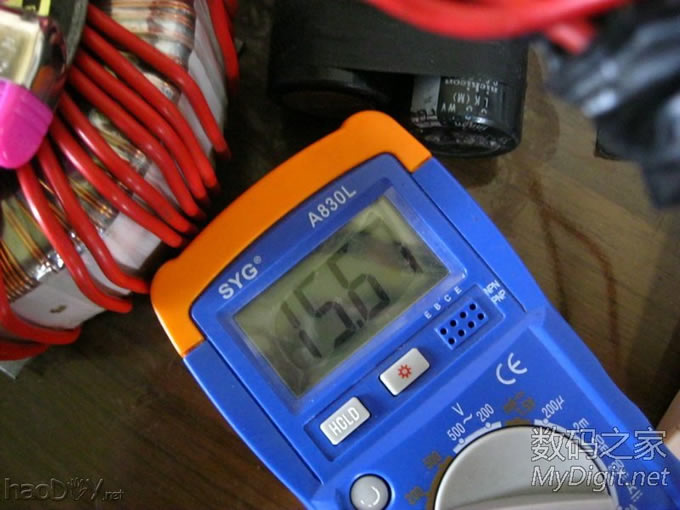

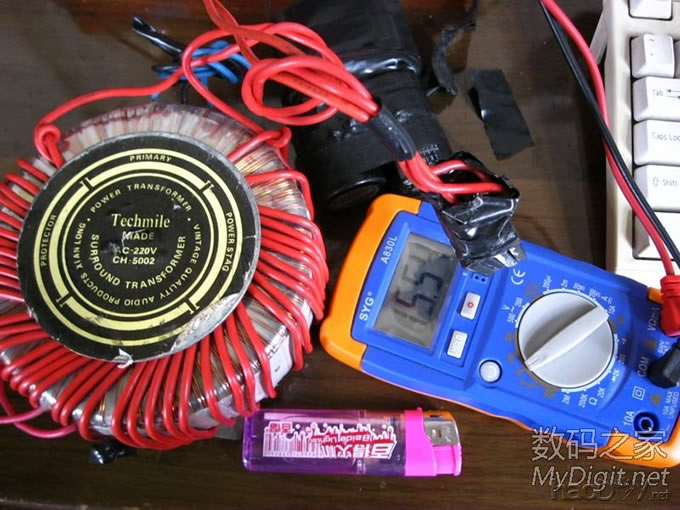

车机小音量工作时15.6V。
最大音量下约有1到2V的电压跌落。
挑战车机的极限工作环境咯
一个字:爽!!!


上图咯:



【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!! 【爽】今天DIY了一个强大的车机用大环牛,绝对不惜成本!!!

[ 此帖被含笑饮砒霜在2011-08-25 13:49重新编辑 ]
