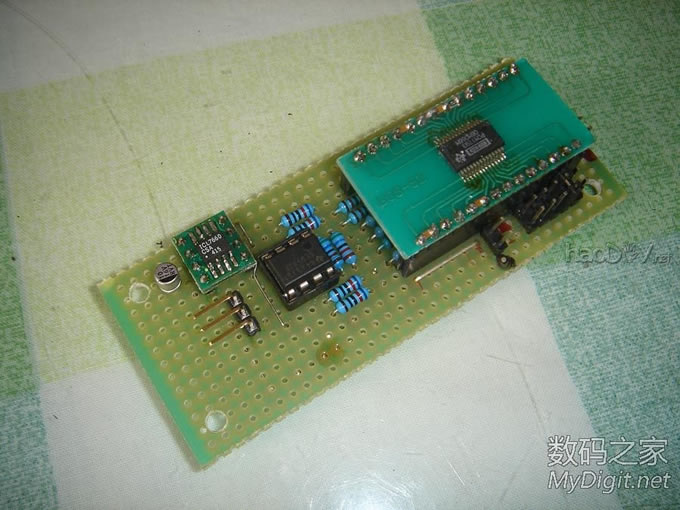

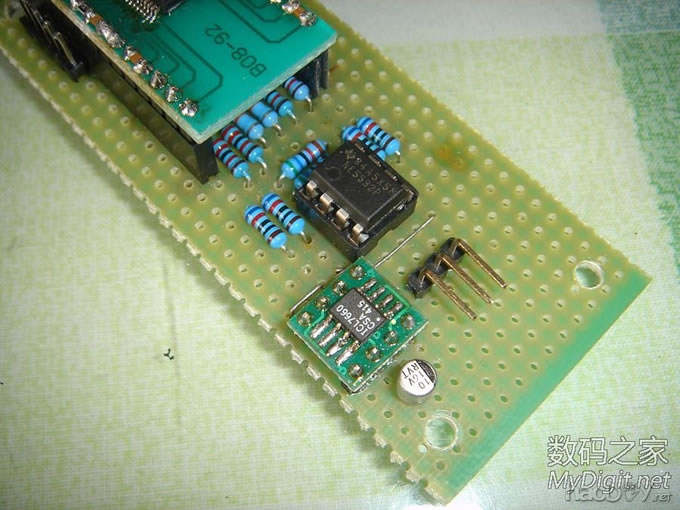

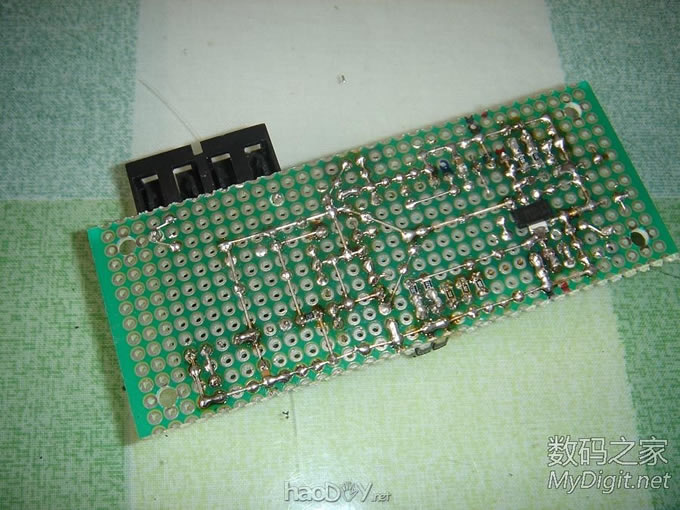

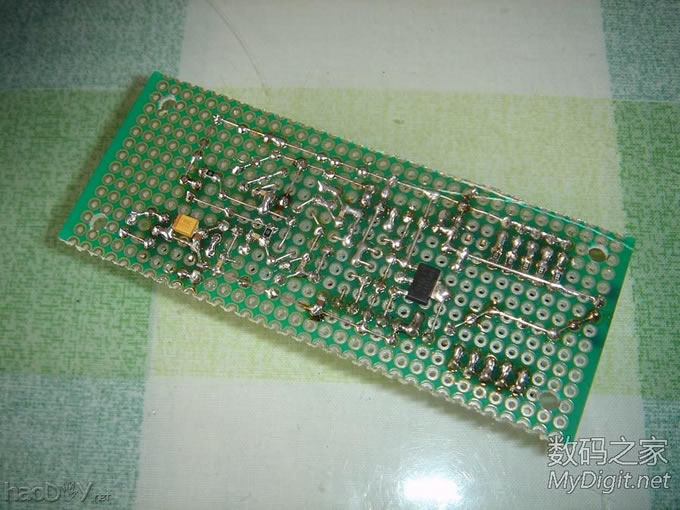

一直在试验一下用光纤传输音频信号，以后准备电脑后面声卡用光纤输出然后接驳喇叭 之前也做了不少模拟的，虽然能出声，但是声音的质量实在不敢恭维 最后还是得求助于数字信号，因为同轴数字输出接口（SPDIF）就可以用光纤传输 不过以前从来没接触过解码器这东西，于是学习了相关知识 解码器（DAC）这东西在音响网上被吹捧的极其XXXXXX（此处省略一万字），各种重料猛药一锅烩， 感觉那些发烧友要是没一个DAC就没法听音乐似的 我的要求不高，能达到和模拟传输一样就可以 首先做了一个解码板 用的是PCM1793，用来将I2S格式的数字信号转换成为模拟音频信号 由于PCM1793是平衡输出，所以后面跟一个NE5532将平衡转为不平衡，同时兼做LFP NE5532需要正负电源供电，这里只是试验，所以用一颗ICL7660提供负压 这样只整个解码器就需要一个5V电源就能工作了，没想到效果居然不错！
然后做了一块同轴SPDIF转I2S的板 同轴信号就可以用光纤传输了 没有考虑原本用于SPDIF的专用光纤 第一是太粗，第二是还得专门去买和他对应的配件 这里直接用网络上很常见的单模光纤跳线，价钱便宜应用简单，1米长的跳线才2块钱 光纤接口采用单模光模块，本来155Mbps的光模块用来传输SPDIF信号是小意思

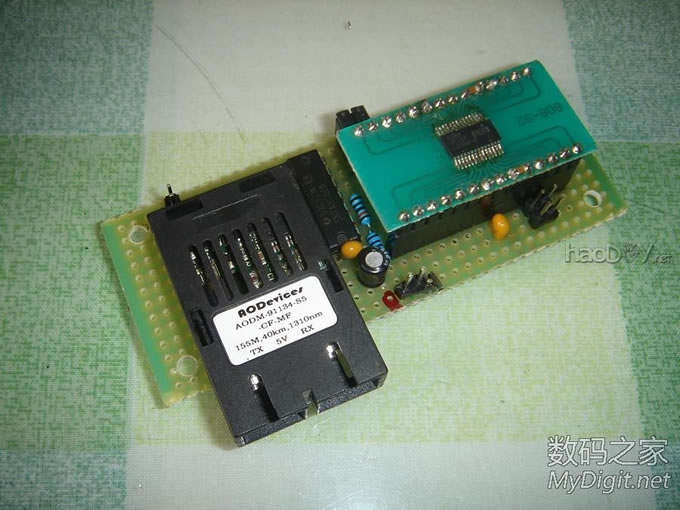

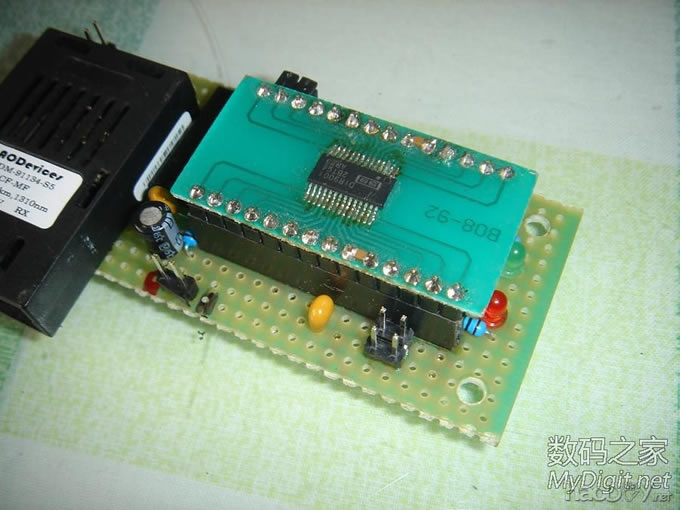

SPDIF接收采用的是DIR9001 音响网上都说这个电路非常非常的好，具体好到哪去，我也不知道 反正能用就可以了，用来将光模块输出的SPDIF信号转为I2S格式送给PCM1793

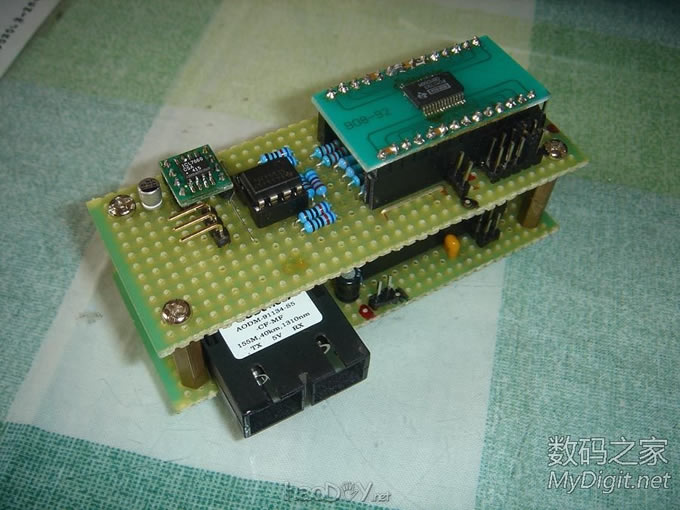

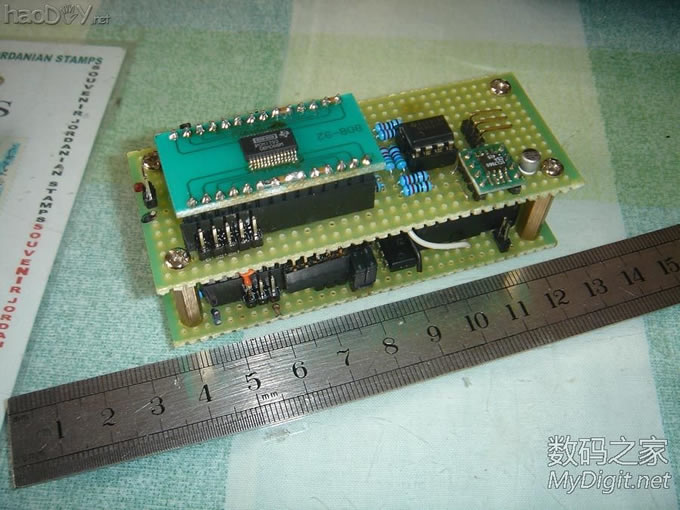

把两块板组合起来，铜柱+螺丝固定

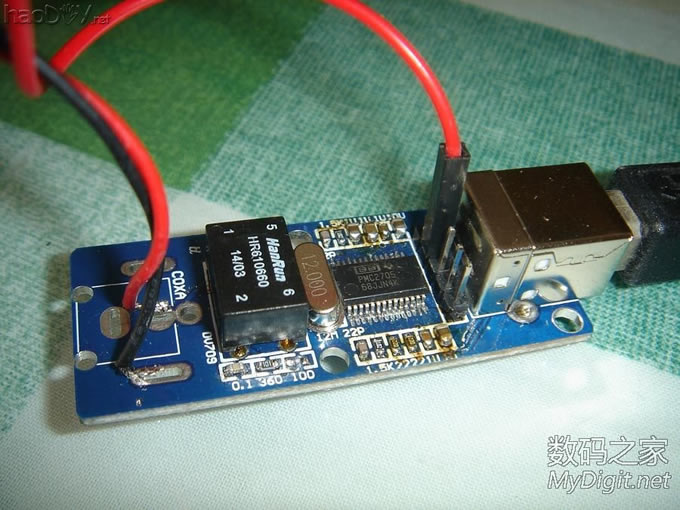

下面是音源 直接采用那个错版PCM2705做的小板 实际上这就是一个自带SPDIF输出的USB声卡，效果很好

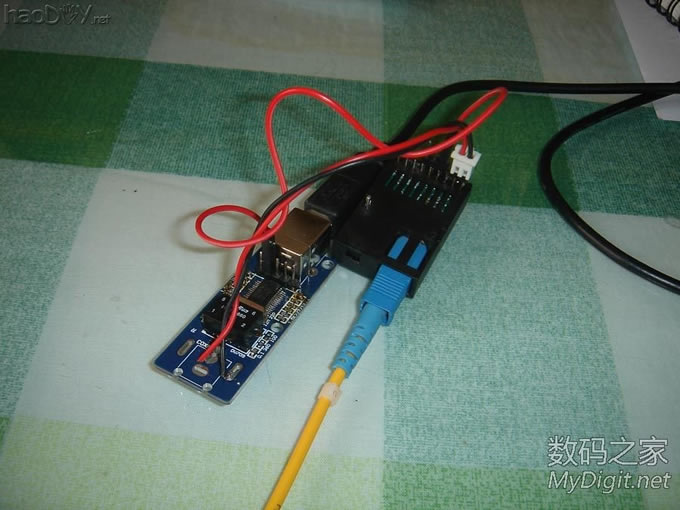

将输出接驳发送端的光模块

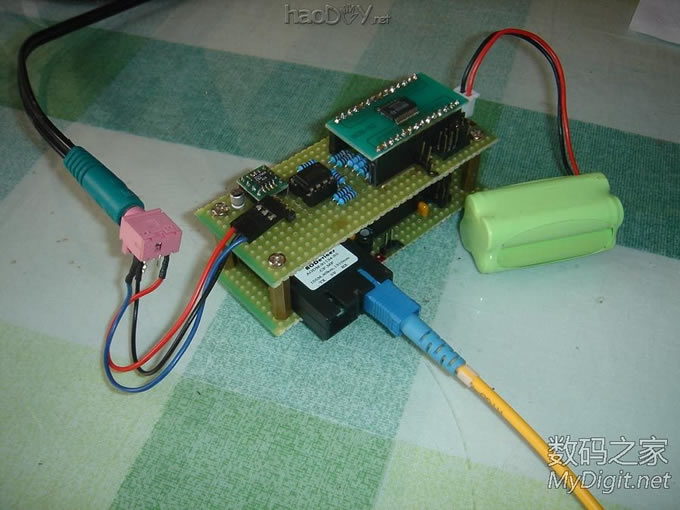

光纤另一头接解码器，解码器采用一组4.8V 镍氢电池供电，充满电的电池正好是5V左右

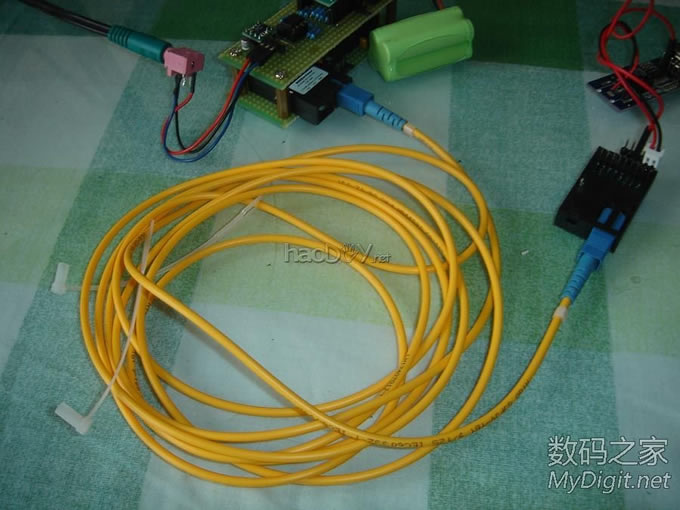

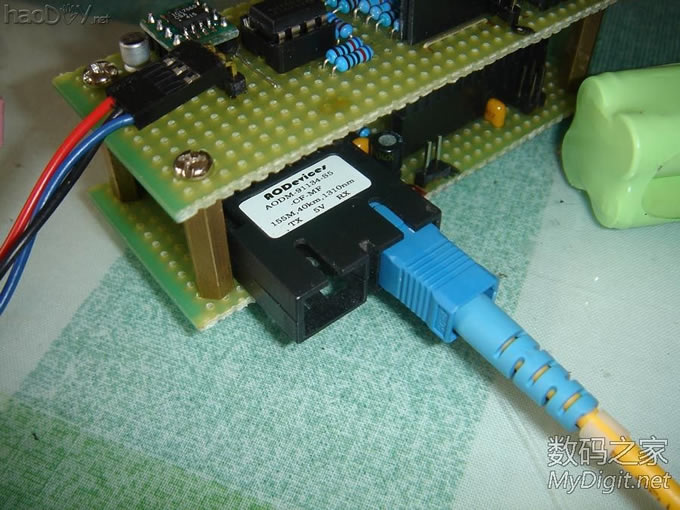

光纤的连接
解码器工作中

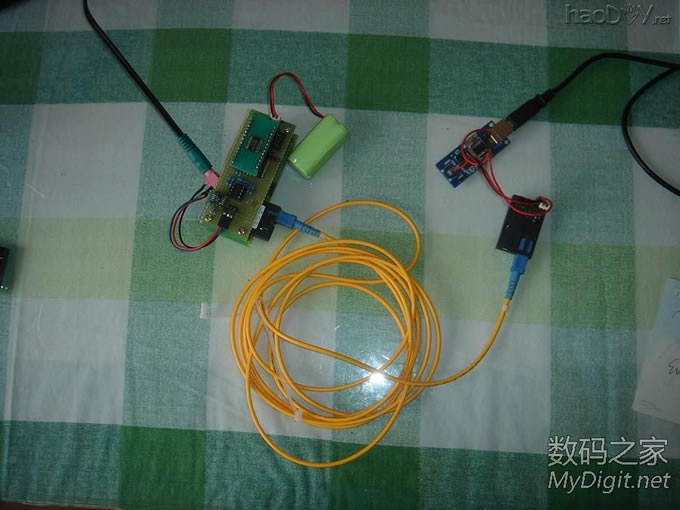

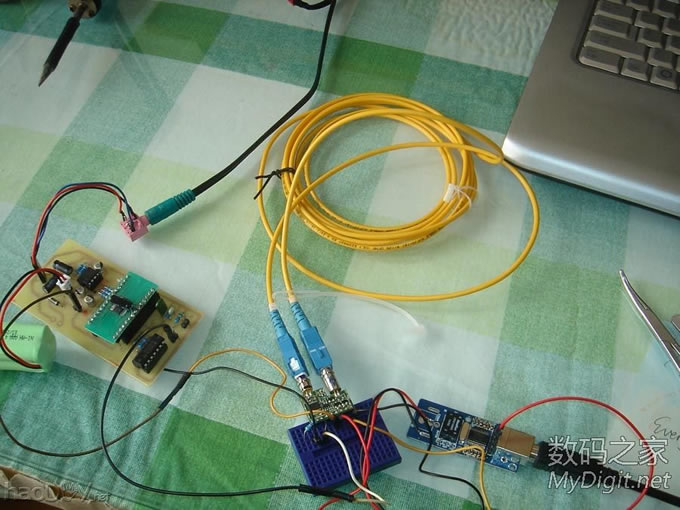

系统全图

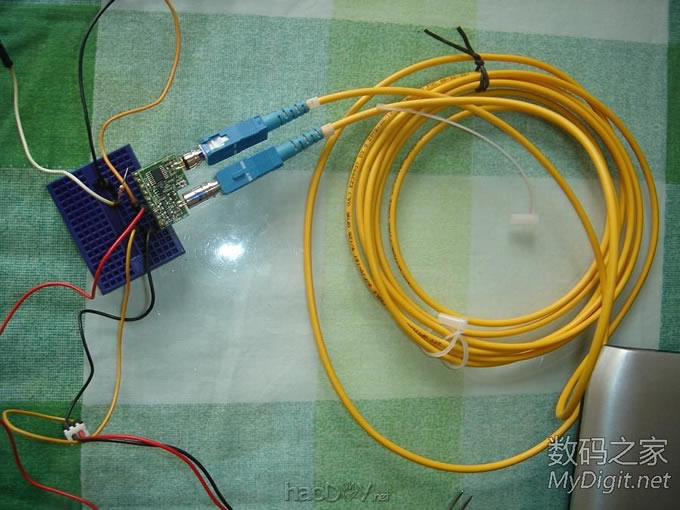

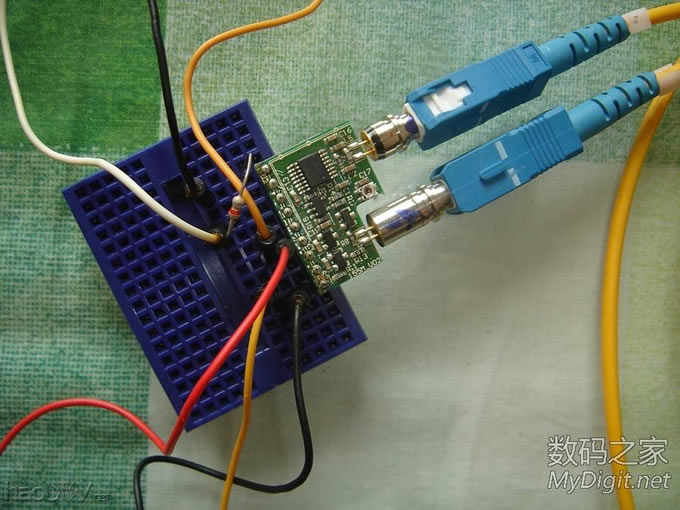

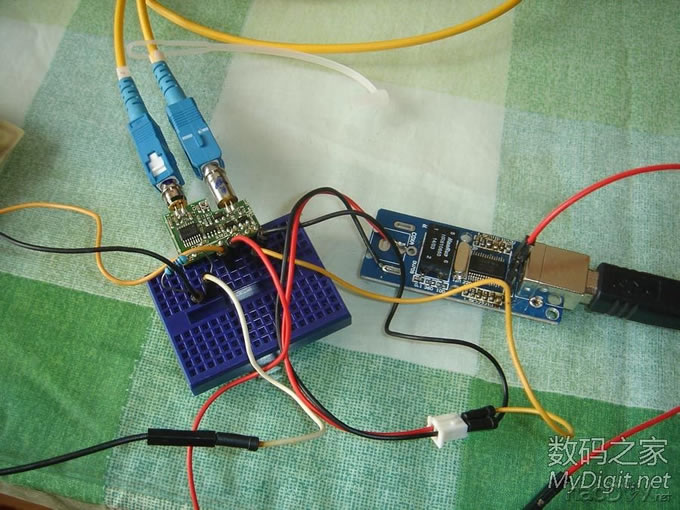

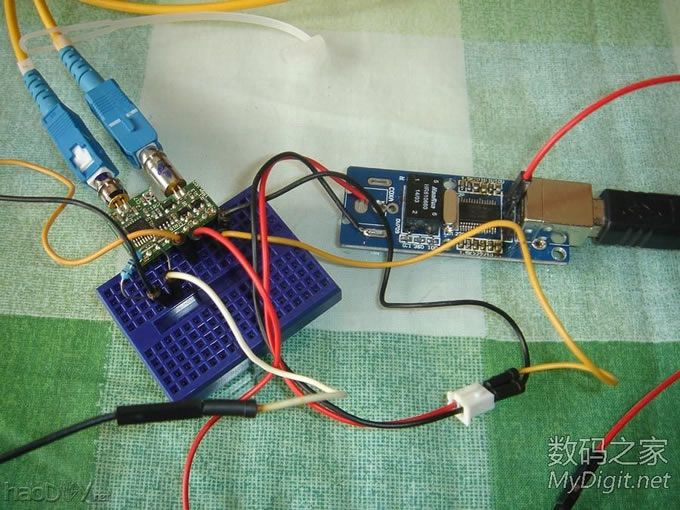

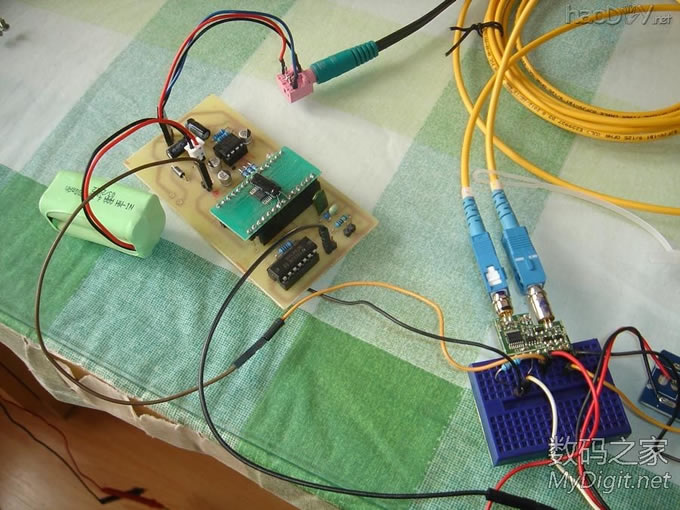

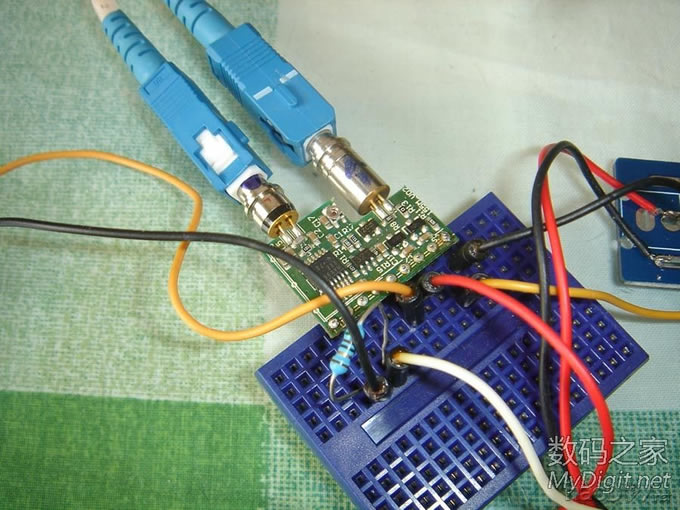

最后，说说效果 首先，试验大获成功，一步到位，没有调试，通电即响 为下一步的光纤功放制作打下了坚实的基础 数字传输的效果肯定比模拟信号传输的要好得多，而且只需要用一根光纤 其次，光纤传输还有隔离的作用，避免音响和电脑共地，再加上这次试验是用电池供电， 以前若隐若现的交流声干扰消失了 至于音质，根本没有网上吹嘘的多么XXXXXXXXX，放的声音该啥样就啥样 反正我是没听出来和用线直接连有啥不一样的。 听的英语听力，能够满足答题要求 听喜欢的音乐，能够很舒服 看爱看的电影，配音和正常一样。 总之，这就是一个接口不一样的声音传输方式罢了，没啥特别的。 要求达到了，计划中的光纤电脑功放也就可以继续了。 以前试验光纤传输时的图片 这个成功后，然后进行的本次制作        (责任编辑：admin) |
