该电路与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以电路简单，易于制作，且稳压性能很高。

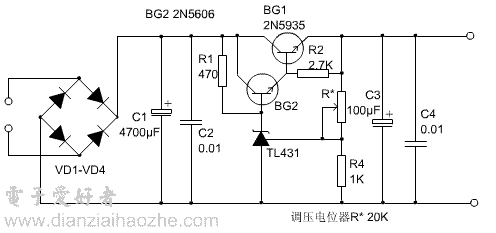

    图中电阻R4，稳压集成电路TL431和可调电位器R*组成一个连续可调的恒压源，为BG2基极提供基准电压，稳压集成电路TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果想把可调电压范围扩大，可以改变R4和可调电位器的电阻值。

    变压器功率选择在200W左右，次级电压15V。整流桥四支二极管选用2CZ58C（10A/100V）。稳压调整管BG1应选用金属封装的大功率三极管，由于它的发热量很大，应尽量加大散热片面积。
