请诸位DX，多提意见，以作修改

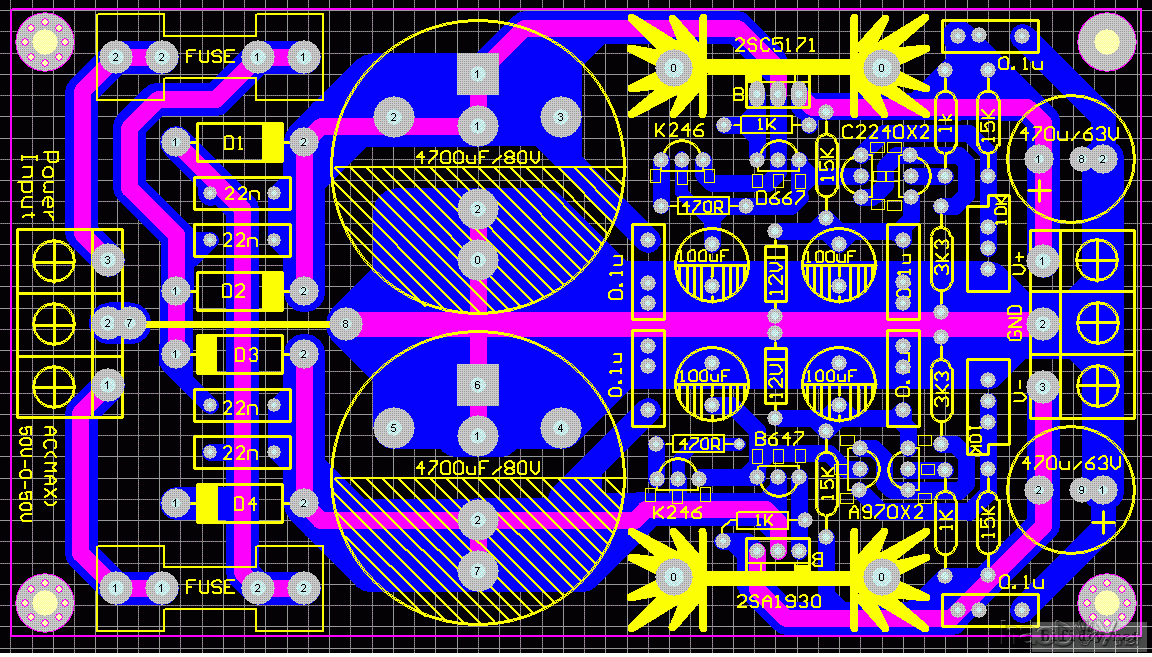

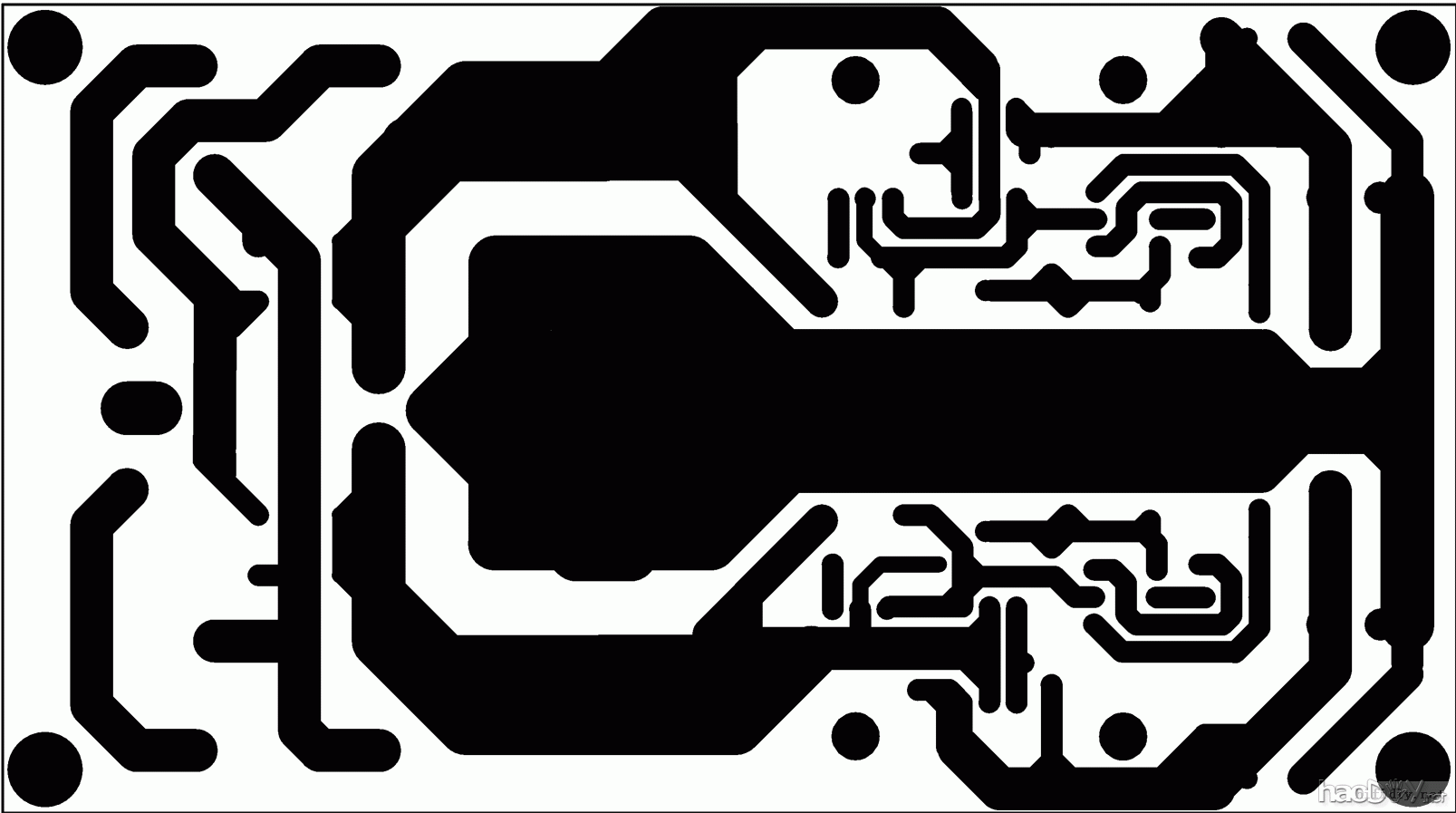

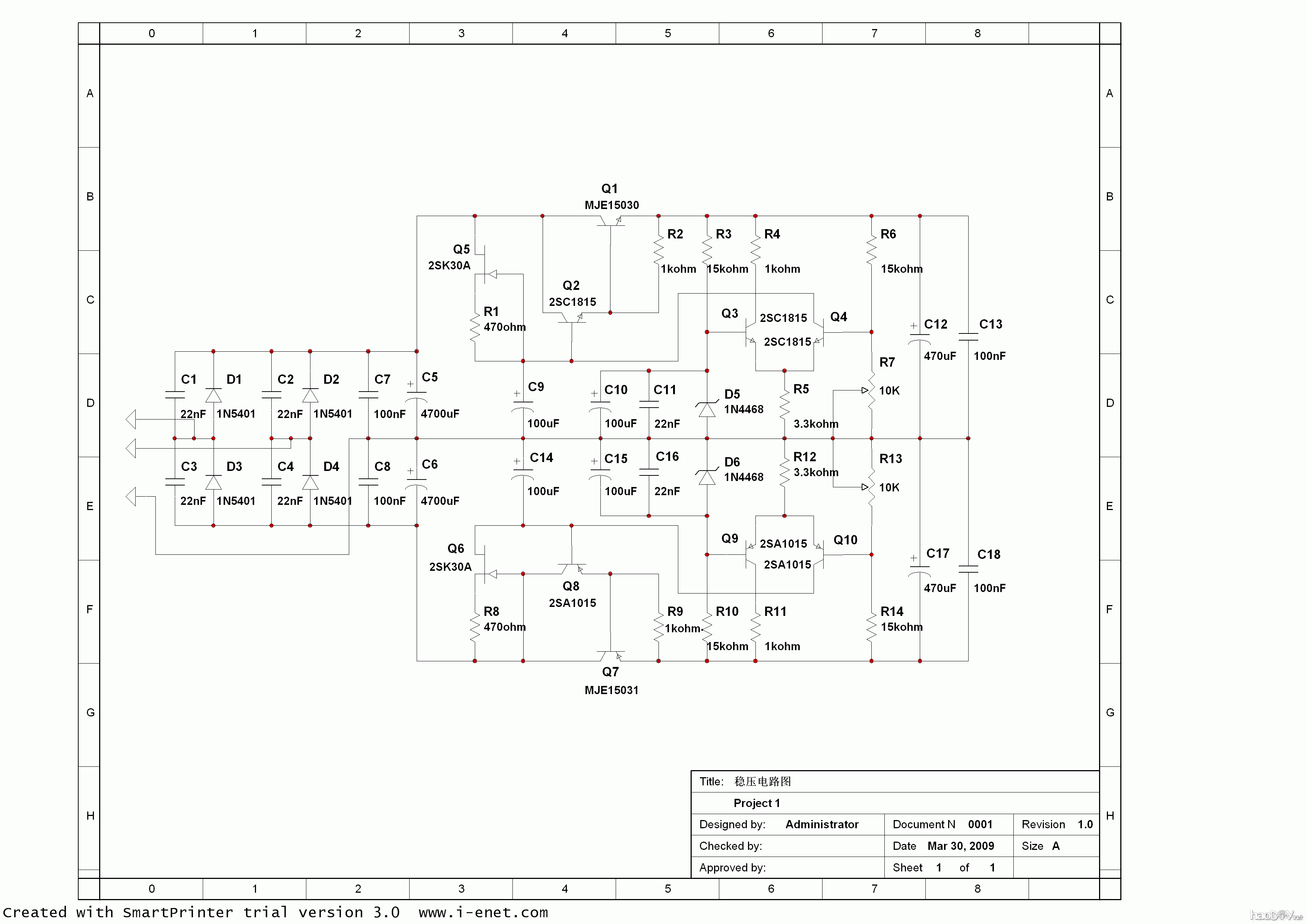

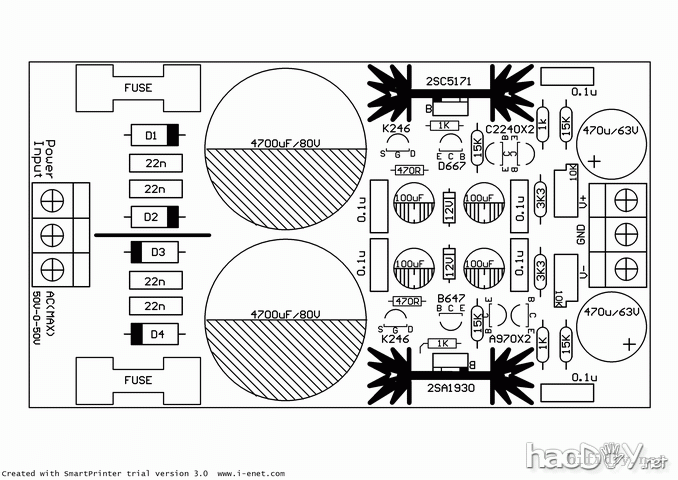

PCB尺寸为75X135MM，电路与张驹老大的图差不多，元件参数稍作修改，调整管基极电阻改成1.5MA恒流源

这电源一般使用在前级供电或放大器增益部分的供电，电流都在0.1A以下，即使有20V的压差，我现在做用的散热器已经胜任了，要大电流的可以通过加装全铝的PCB衬板，把调整管紧在铝板上获取更有效的散热来完成

再上一稳压电源电路的PCB图样

这电路的最大输出电压可达60V,完全胜任KSA电压级供电，我在一开始就考虑到2SA1930/2SC5171装拆这问题，但在排版过程中对走线有影响（交错走线太多），后来只好按现在的排线了，谢谢建议~
