● 焊接在其脚上的带小散热片的东西是600V3A的整流桥，相当于4个二极管桥接。由于通过电流比较大就加了一块散热片。如果机箱外壳是铝的，也可以直接抹上导热硅脂直接锁定在外壳上散热，温度更低。
● 再往下，带黑色散热片的就是稳压电源的主电路。当然，这块散热片小了点，要是喜欢无风扇的话，散热器的体积大概要大个4~5倍。
● 因为要输出比较大的电流2A左右，而我又想在保证电路简洁和性能的情况下尽量少花费，所以在这里我选择了美国LT公司的LT1083CT型三端可调稳压器，当然，是拆机的，全新的很贵的说……
5 电路部分

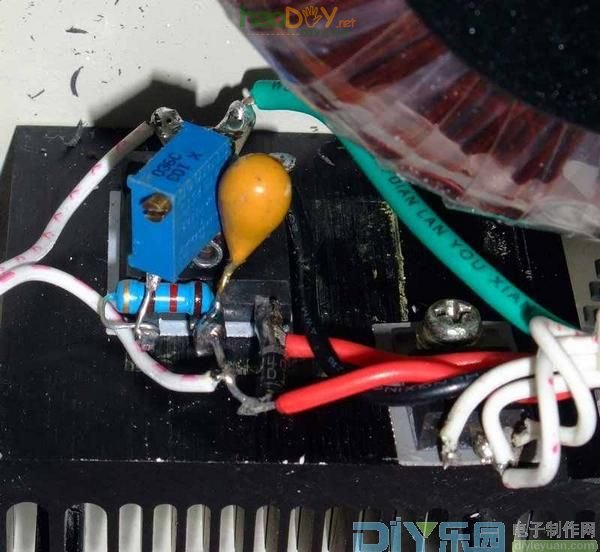

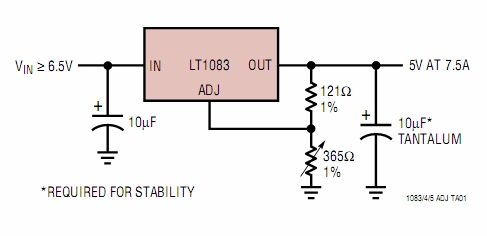

● 电路很简单，对其基本电路要稍加修改。输入电压大概在直流40V左右，输入铝箔电容的容量是10000UF，ADJ端的可调电阻阻值用的是10K欧姆的3296精密可调电位器，输出用了一颗35V22UF的钽电容，因为钽电容的阻抗相当小，高频特性也相当好，在这里可以相当于一颗1000UF的普通电解电容的输出性能，甚至更好。

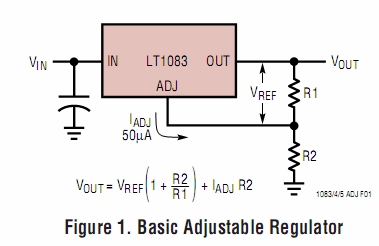

● 三端可调稳压器的输出电压由R1和R2的比值来确定，通常R1的取值是100欧姆到120欧姆，而且输出电压总是小于输入电压。
● 再看看其输出特性，现在我们的供电电源是40V左右的直流，输出是24V直流，中间有16V的电压差，根据图表，只要散热良好，让我用的变压器全功率工作都行。实际上我应该降低一些电压差的，因为电压差越高，稳压器的发热也就越大。这是我做的不好的地方，定做变压器的时候没有好好的计算参数，随口就报了个28V……

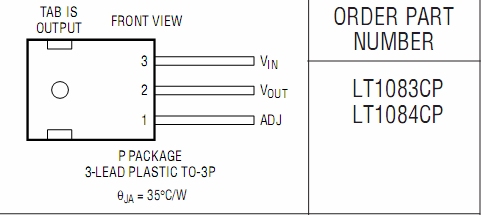

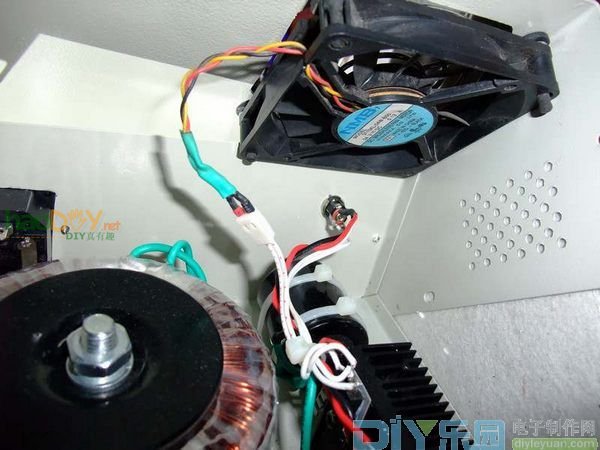

● 顶部开了孔，安装了一个8015的11叶扇叶静音风扇，是NMB（日本美培亚）的，24V直流供电。为了降低噪音，另外安装了一块LM7815来降低供电电压，降低转速和噪音，并且可以隔离一些风扇的干扰。因为三端稳压器的金属背板通常都是和其电压输出脚连接在一起的（并不绝对），所以都用绝缘子和绝缘散热硅胶垫来和散热器绝缘并且导热，防止短路。
6 测试

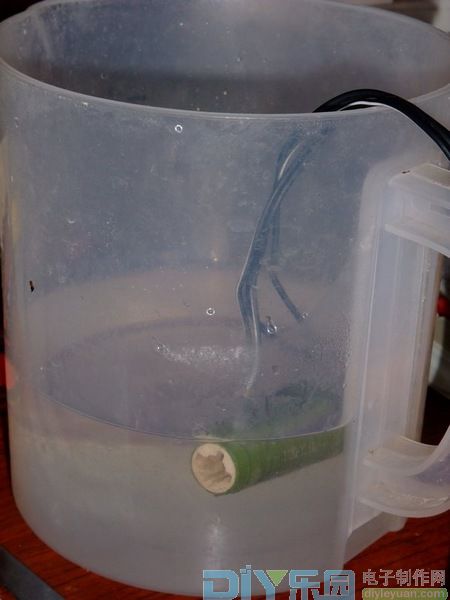

● 最后就是全功率测试了，根据实际使用情况，电流是在2A左右，然后逐渐降低到1A以下，那么，我在24V端直接接一个功率电阻就可以了。电阻选用的是25W10欧姆的陶瓷芯绕线功率电阻，电阻上的电流是24V/10欧姆=2.4A，实际功率消耗是24*2.4=57.6W，远超过电阻的承受功率，那就水冷吧，直接丢水杯就可以了。持续工作了一个小时，水温热，内部稳压器和整流桥的温度也能接受，基本上电源就做成功了。
