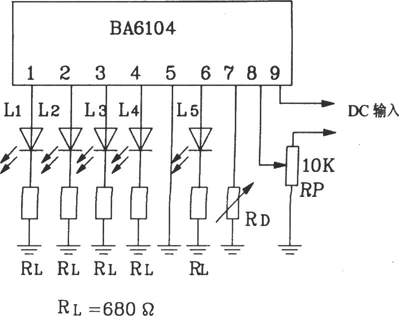

BA6104因为输入级回收了PNP复合晶体管基极输入方法，因此其输入阻抗很高。输出级回收射极跟从器情势，调解图中LED外接电阻RL，可改变LED驱动电流。7脚外接一电阻可改变Vref，当7脚开路时，基准电压Vref由IC内部节制，其值近似为1V。若要求LED表现电平低于1V时，只需在7脚与地之间接一电阻RD，则可低落Vref，如图中；若要求表现电平高于1V，只须在7脚与电源Vcc之间接一电阻R，则Vref会升高，其相关式为：Vref=[Vcc+0.75R(kΩ)]]／[0.75R(kΩ)+1]。
