TC783A为三相相序和缺相检测电路，可用作检测三相正弦波电压的相序和缺相状态，同时有掩护成果，具有单电源，功耗小，成果强，输入阻抗高，采样利便，外接元件少等利益。行使在节制板上，对三相电压举办指示；也可在电机上行使，对电机的正反转举办节制和缺相举办掩护。 一． TC783A电路具备以下特点 :

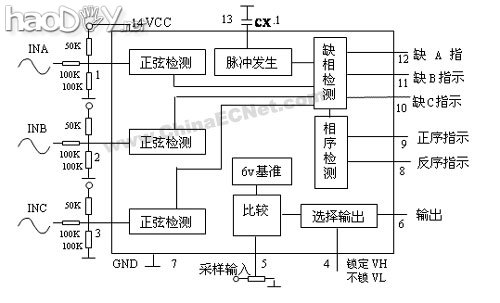

对输入正弦波电压计划为施密特检测，有用去除滋扰。 动态检测三相的存在，别离对三相输出指示。 正反序输出指示。 有过压掩护的计划，外电压和内基准较量，有锁定和不锁定两种输出。 二、电路框图与事变道理
三相电压信号A、B、C经分压电阻收集别离进入电路1、2、3脚,通过对正弦波举办施密特检测相识信号的存在并送入缺相检测电路检测后输出指示，电路13脚为内部脉冲产生电路的外接电容约为0.1-0.15μ。三相正弦输入正常时，对应A、B、C输入1、2、3脚的输出端12、11、10脚输出为低电平；当某一相没有输入信号时，对应的输出脚大将有高电平。按照缺相检测的功效，在不缺相的环境下相序指示电路将输出相序，在三相电压信号A、B、C进入电路1、2、3脚的状态下，9脚输出高电平指示正序；而在三相电压信号A、C、B进入电路1、2、3脚的状态下，8脚输出高电平指示反序。在缺相状态下，9脚8脚皆输出低电平。
电路其它还计划了掩护电路，可对过流、过压信号举办检测和输出。5脚为采样输入端，输入信号与电路内的6V基准较量，并在电路6脚输出。假如采样高于6V，输出高电平。4脚对输出方法将有两种节制选择：4脚接低电平，输出为不锁定输出，即输入高输出高，输入低输出低；4脚接高电平，输出为锁定输出，这时输入高输出高，而输入低后输出仍高，必要4脚接地复位才气输出低。用户举办选择。

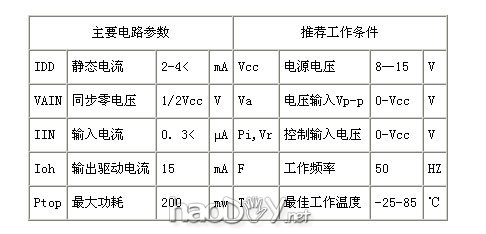

四、电路参数和保举事变前提：

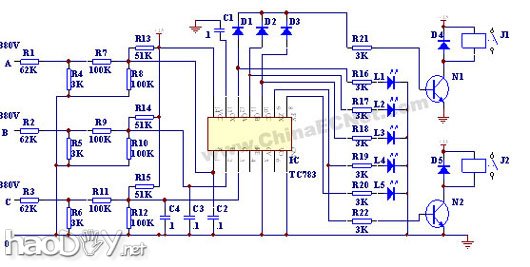

五、应用例图
