DIY穷人的毫欧表(3)

时间:2013-08-24 20:41来源:www.crystalradio.cn 作者:shadow 点击:
三只0.22并联 这是一根铜条,这么短的距离居然有5毫欧,换成2.5平方的铜线显示是0,看来这不是紫铜条,被JS坑了。。。不过以后就不怕了,有毫欧表在 想测量到毫欧级别必须用四线接法,四线接法只是多用两条线而已,
DIY穷人的毫欧表

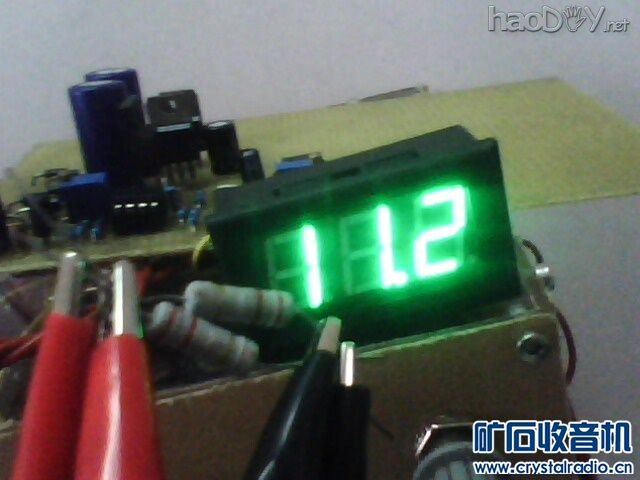

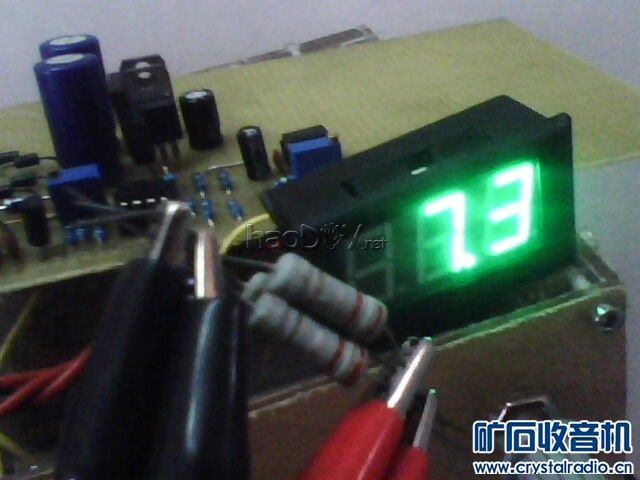

三只0.22并联
DIY穷人的毫欧表

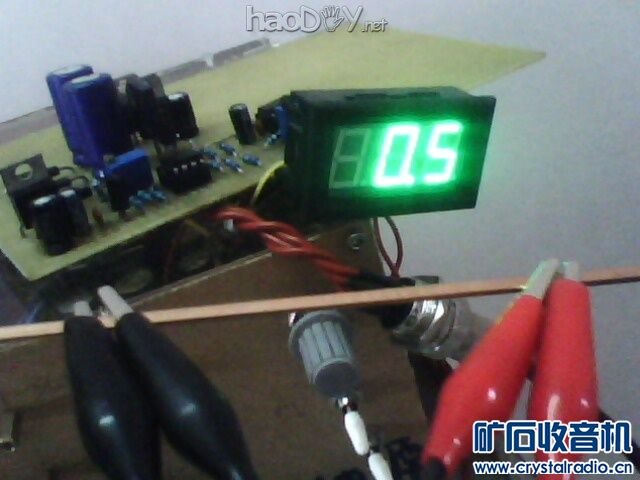

这是一根铜条,这么短的距离居然有5毫欧,换成2.5平方的铜线显示是0,看来这不是紫铜条,被JS坑了。。。不过以后就不怕了,有毫欧表在DIY穷人的毫欧表
DIY穷人的毫欧表


想测量到毫欧级别必须用四线接法,四线接法只是多用两条线而已,却可以大大减小误差, 在这个精度上测量线带来的误差可以忽略。

正是考虑到过大的电流会导致采样电阻和测量电阻升温,而采用脉冲法测量电路要复杂些,所以我使用的是约100mA的测量电流,1毫欧的电阻有100uV电压,就在OP07失调电压边上。这时采样电阻和测量电阻温升不大。采样电阻是两并两串的一欧电阻,每个电阻的实际功率不到3mW。

在这个成本上做出这个效果我已经比较满意了。为保证精度我使用的是拆机进口TL431,没用国产的WS TL431,调整管用的是MOS管,gs漏电流0.1uA。根据实测结果,估计误差最多不超过5%。

我想以后做个好外壳,毕竟要带出来见JS的。

做这个玩意的一个重要目的就是检测线材质量。结果如下

买的铜条不是紫铜的,被JS坑了(同样长度的紫铜线电阻无法测出,这个更粗,电阻却有几毫欧)

原来捡到一段铜线,比较软,这次测量发现电阻比较大,估计是某种铜合金线(可以肯定不会是黄铜)

五条电脑电源线,只有一条能用!电阻基本是零点几欧

平时焊电路用的连线,一根有十几毫欧,面包板连线电阻更大

平时用的鳄鱼夹连线电阻也有几十毫欧(虽然我用的是电脑12V5V的电源线)

几个开关质量很烂,基本是零点几欧

买的继电器,接触电阻有零点几欧。

最好的是一个拆机进口继电器,好像只有十几毫欧,比那些开关都要好

有些元器件引脚有几毫欧的电阻,有些无法测出

作为对比,IRF540,IRF3205的导通电阻分别只有44毫欧,6毫欧。也就是说,用低导通电阻功率MOS做开关损耗比机械开关还要小!
