优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

时间:2017-05-27 21:03来源:数码之家 作者:gyp2000 点击:
全程修改过程的图片在29楼 由于ES51922内部基准典型温飘高达 75ppm/C。对于四位半的表来说,这温飘已经严重影响测量结果的稳定性了。UT61E 最初的设计就预留了外部基准的PBC原件位。由于各种原因一直都没有将外部基准添加上去。现在UT61E无外部基准,将来估计
全程修改过程的图片在29楼


由于ES51922内部基准典型温飘高达 75ppm/C。
对于四位半的表来说,这温飘已经严重影响测量结果的稳定性了。
UT61E 最初的设计就预留了外部基准的PBC原件位。
由于各种原因一直都没有将外部基准添加上去。
现在UT61E无外部基准,将来估计也不会有的。
入门级的四位半厂家不会再提高性价比了。

百度了下UT61E改外部基准修改的帖子,但是都不很详细。
只有修改图,根本无法对应众多PBC版本。
没现成的,那就自己收集整理好了。

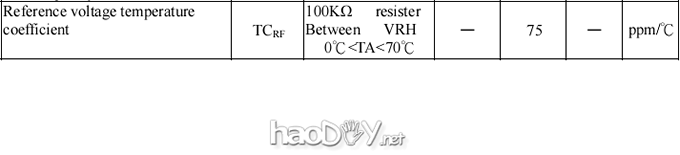

ES51922内部基准
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

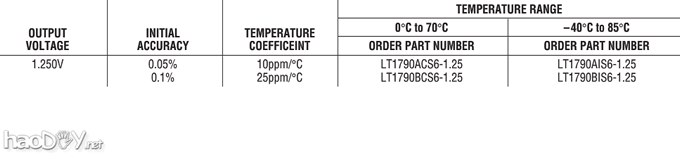

LT1790参数
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

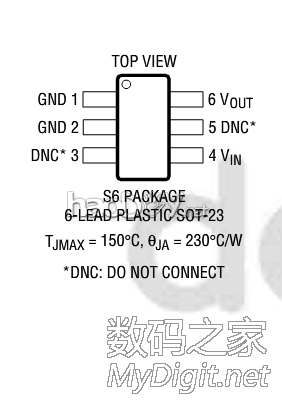

LT1790引脚
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

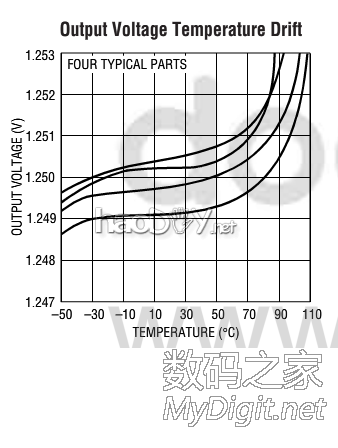

LT1790温度曲线
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

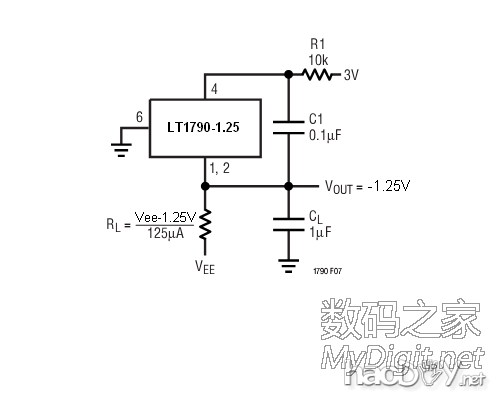

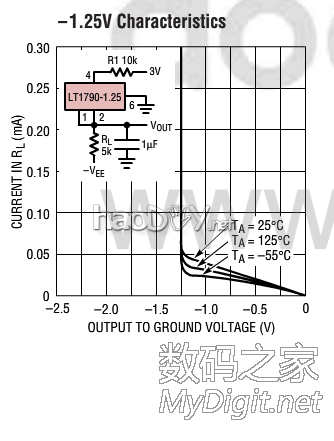

LT1790负载特征
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
UT61E基准
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

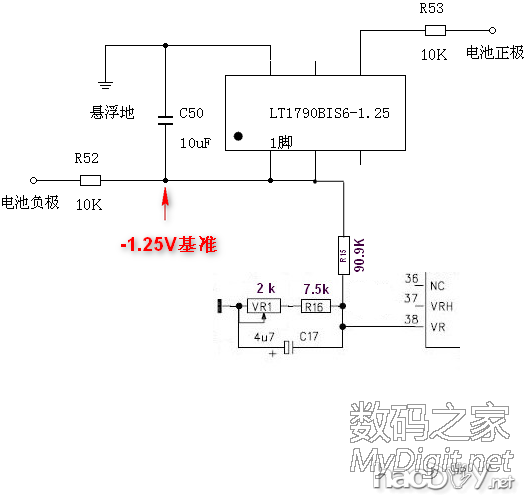

UT61E修改后的基准原理图
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

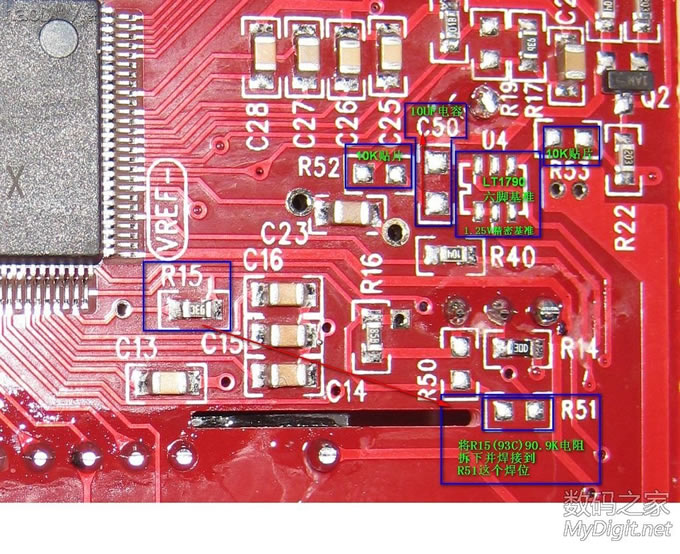

UT61E改外置基准
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

如果手头没有精密电压源或者高精度电压表。
可以使用一下方法来保证基准电压修改前后的一致性。

修改前准备一个1.5V的碱性电池
用UT61E测量电池电压并记录。
然后将基准和3个贴片原件焊接到万用表的PBC上。
装好UT61E重新测量这颗电池的电池电压。
并调整万用表中的多圈电位器VR1,
直至测量电压等于先前测量值。


尽信书不如无书。虽然99%的人都说温飘会影响,但是你要有理论根据吧。
当然也要看实际应用,如果是其他分压网络,那要看电路设计。
对于纯粹的基准分压来说,电阻温飘理论上来说不会照成影响。

比如50ppm温飘的电阻,温度每一度的变化为百万分50,
如90k:则是90*1000*50/1000000=4.5欧
每度变化4.5欧就是它的温漂(50ppm)范围,如果温度变化100度,它的误差就是450欧

如10k:则是10*1000*50/1000000=0.5欧
每度变化0.5欧就是它的温漂(50ppm)范围,如果温度变化100度,它的误差就是50欧

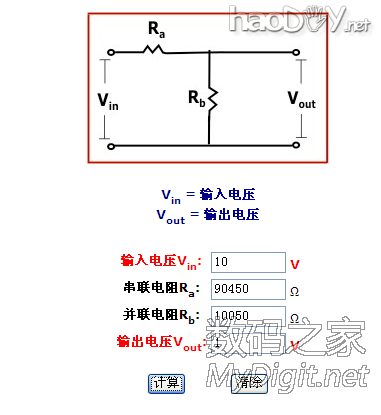

我们假设这2颗电阻的温飘特性相同。。

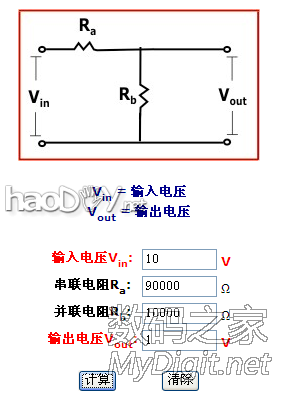

2电阻串联 两端加电压10V
温飘后分的电压会有变化?

0度基准
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
环境温度变化100度后

优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)


虽然2颗电阻有严重的阻值变化。但是他们的比值未变,所以分压后的电压丝毫没有变化。

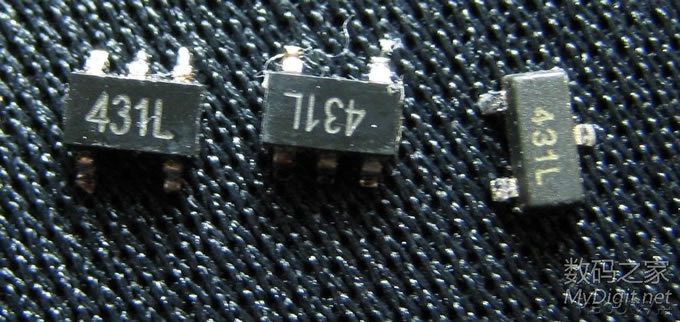

今天从旧显卡上拆到3颗 431L ,查PDF说是1.24V的基准?

431厂家混乱也不知到拆下来的这个是不是和PDF上介绍一样。
明天测试下。

优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

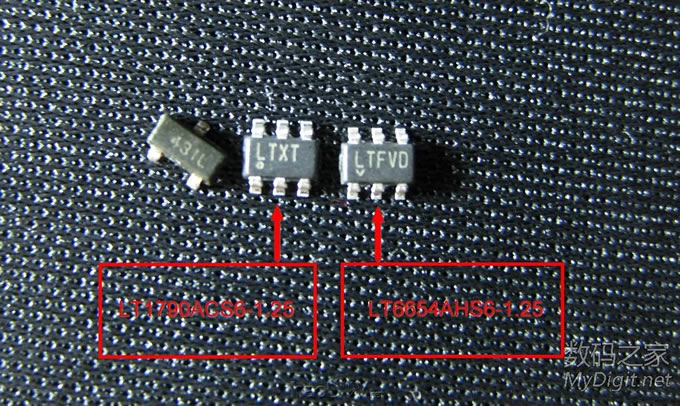

发张芯片实物图。。。。。
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

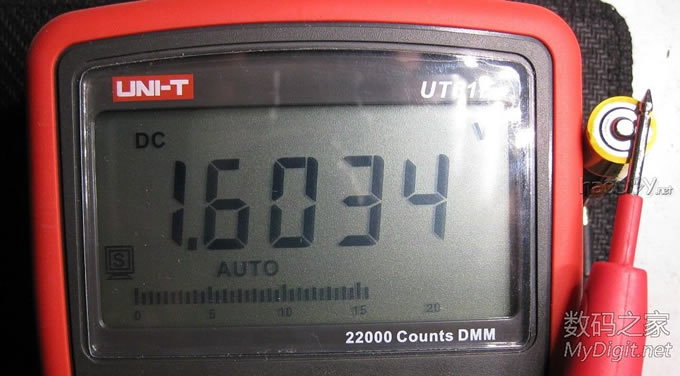

测量电池电压
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

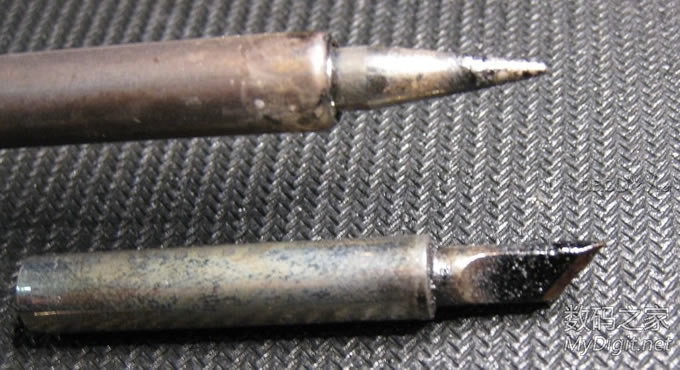

拆贴片用
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

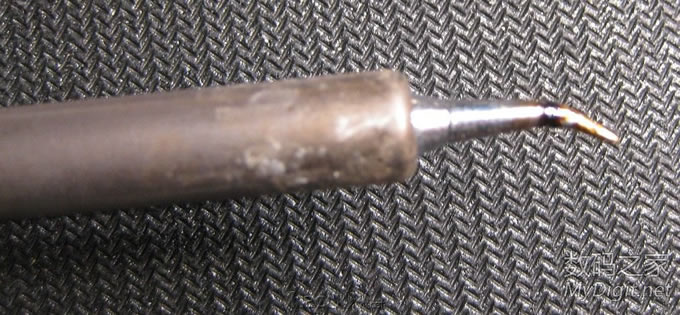

焊接用
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

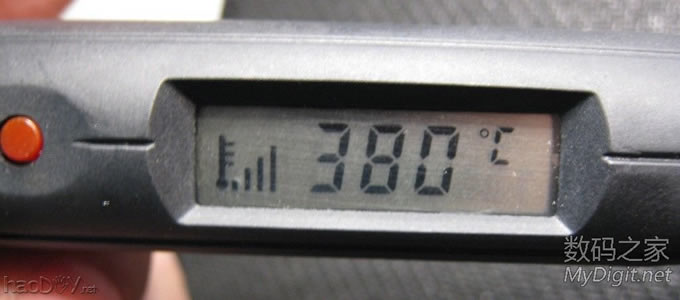

设定烙铁温度
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

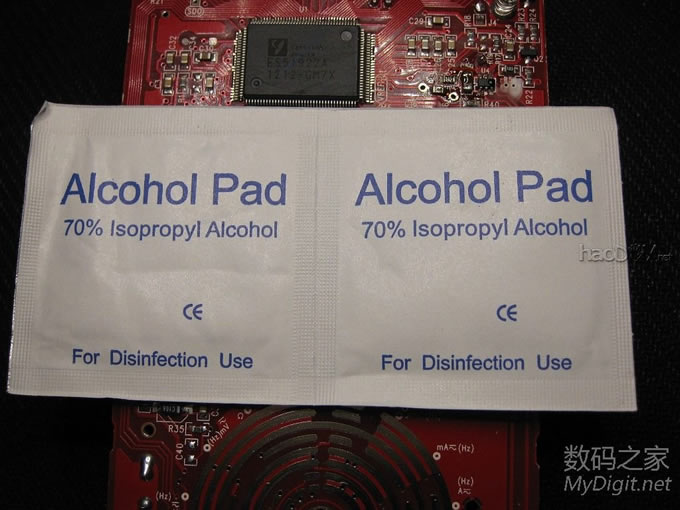

酒精棉
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
万用表拆卸过程略。。。
摆好原件
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)

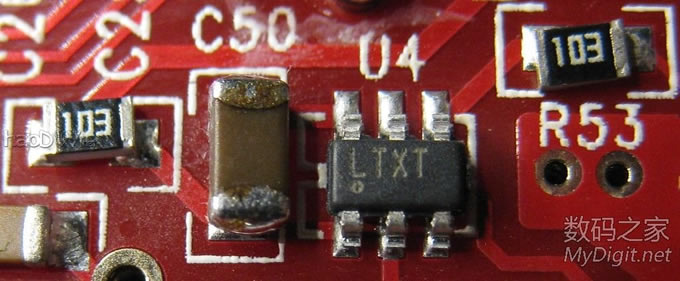

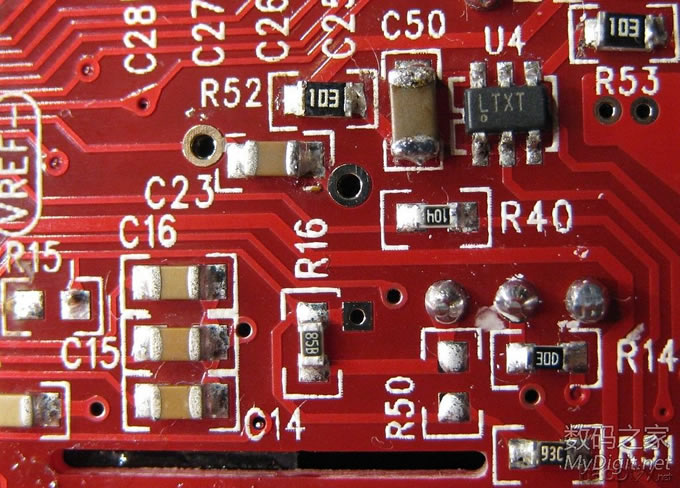

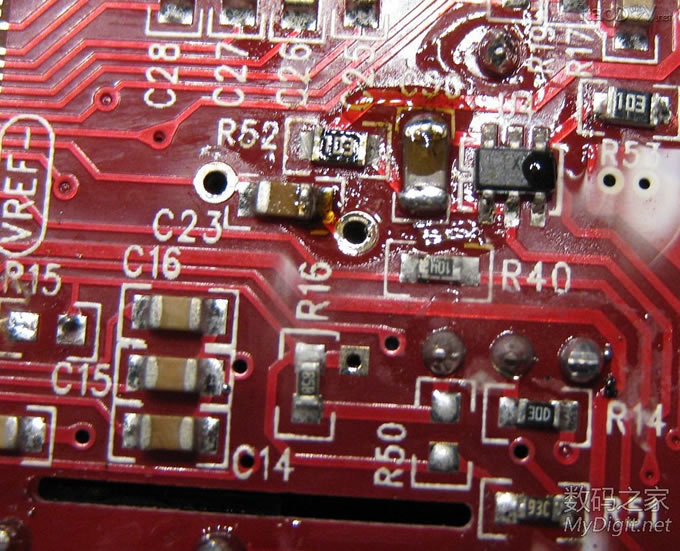

焊接完毕
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
清洗助焊剂
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
重新测量电池电压并调节基准电压电位器

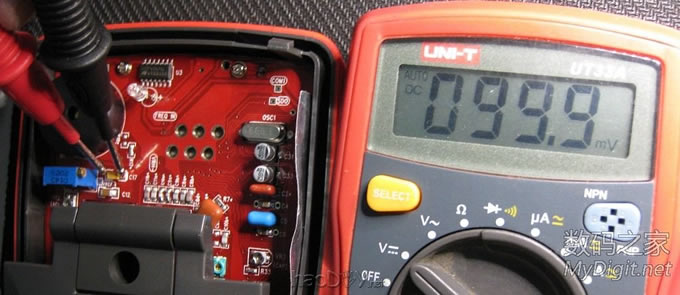

调节完毕后检查下基准电压
优利德UT61E 硬改外置基准,仅增加4个原件(无飞线、无破坏)
