能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

时间:2017-05-18 21:14来源:数码之家 作者:liukai163 点击:
机缘巧合,上个月在隔壁坛子收了台HP54815A示波器(HP infinium 500MHz),卖家讲开机需要设置BIOS,又没有AT口的键盘。 所以没法弄 故障机出售。与卖家商量好价格后拿下(最怕这机器硬盘挂...所以机器来之前去是德官网找了好久的驱动和软件)说到是德还得讲
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统机缘巧合,上个月在隔壁坛子收了台HP54815A示波器(HP infinium 500MHz),卖家讲开机需要设置BIOS,又没有AT口的键盘。
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

所以没法弄   故障机出售。    与卖家商量好价格后拿下(最怕这机器硬盘挂...所以机器来之前去是德官网找了好久的驱动和软件)
说到是德  还得讲一下HP Agilent Keysight的关系,着三个牌子里   最早是HP开始做测量仪器,2000年左右HP测量仪器部门被拆分,名为Agilent(安捷伦)去年也就是2014年,安捷伦又把测量仪器拆分为是德科技(Keysight Technologies)  也不知是谁起了个中文名..是德.............哎
言归正传讲这个HP示波器     4CH   500M模拟带宽  1Gs实时采样   等效采样100Gs。如果不出意外,这机器应该能算得上是本坛最牛逼的虚拟示波器了吧   PC+采集卡能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

老实说,此机相对于泰克TDS754D来讲,最大的亮点不是性能(跟754D毫无可比之处),最大的乐趣在于可以用这破玩意玩红警.....玩星际、玩魔兽争霸(36楼更新运行红警的照片


等了3天,机器到手。粗略测试发现机器HDD确实挂了....尼玛(不过意料之中) RTC挂了,无法保存BIOS设置也无法继续检测硬件
为啥说这玩意是RTC挂了呢,因为这机器是BIOS芯片+一片DS12887来保存设置的,12887内置电池没电了    所以挂了。
看来不解决这问题是没法继续了,无奈只好拔下12887   然后用溶解剂溶解换电池吧

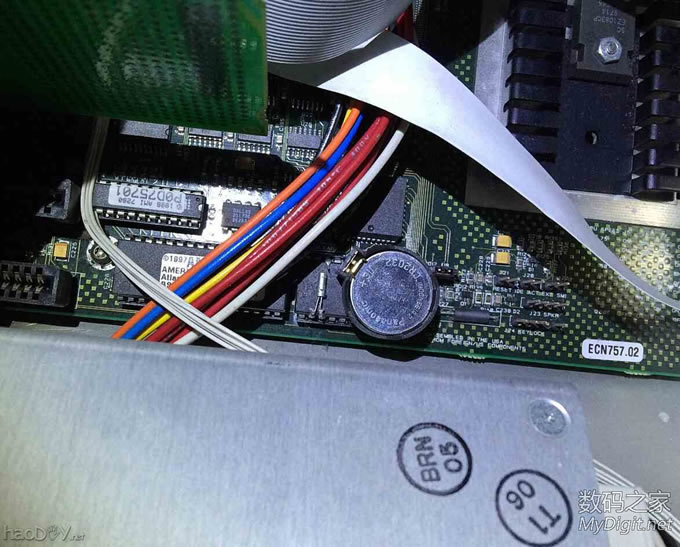

主板上的RTC
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

二话不说   拆下  泡~!
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

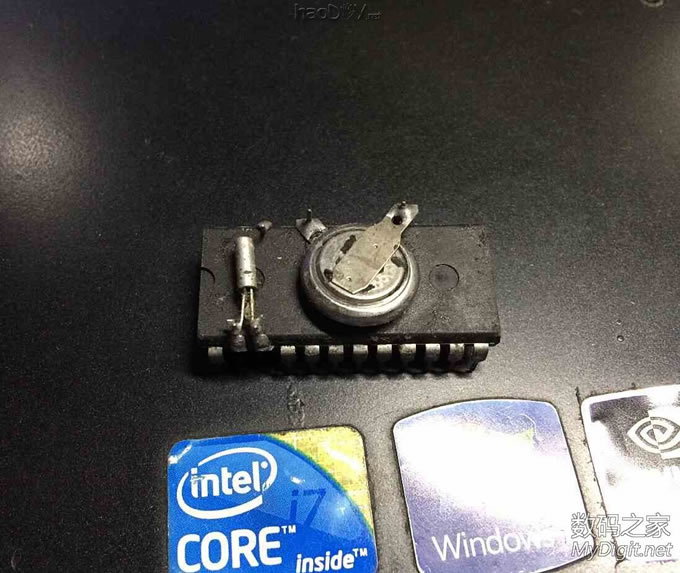

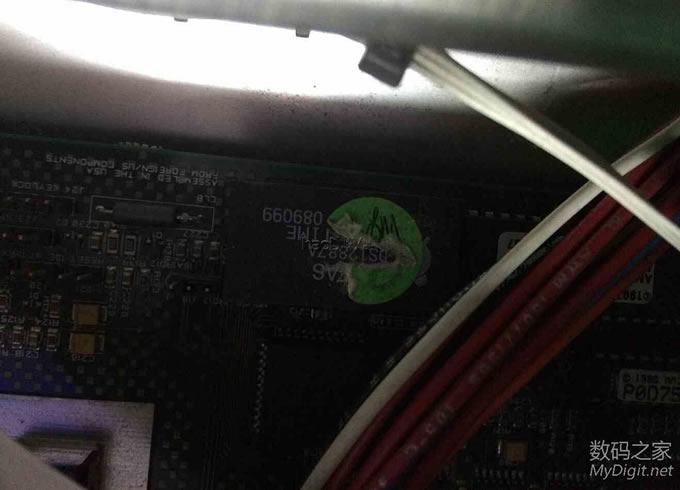

RTC里面
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

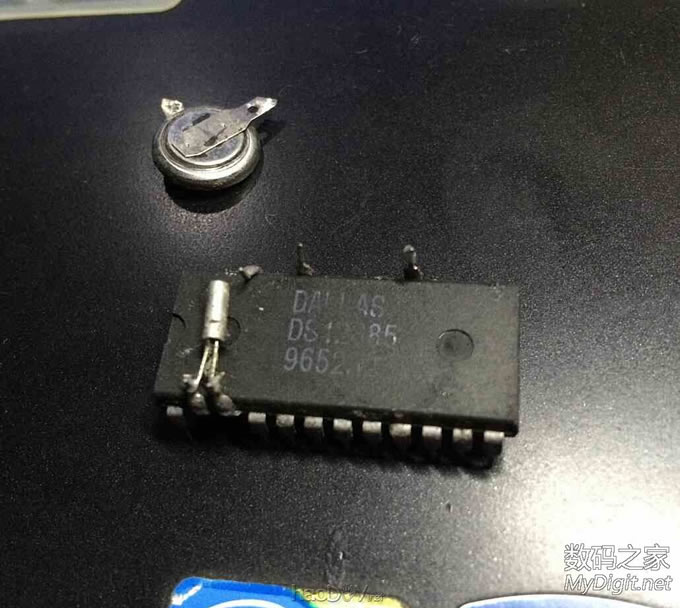

拆掉电池
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

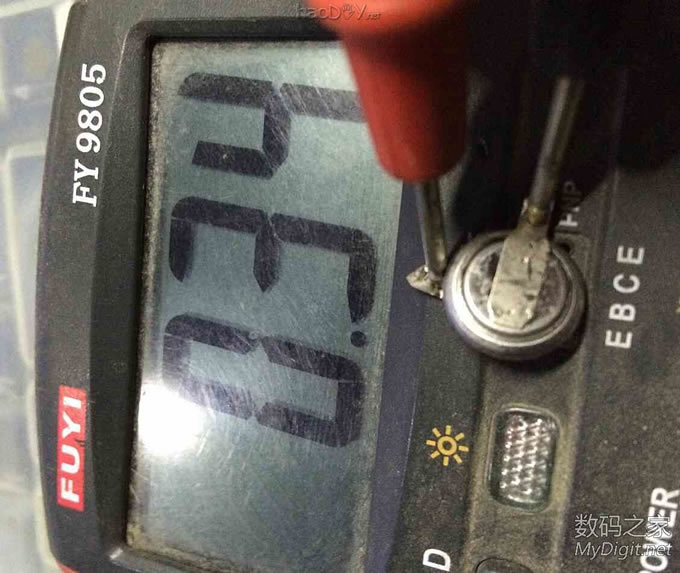

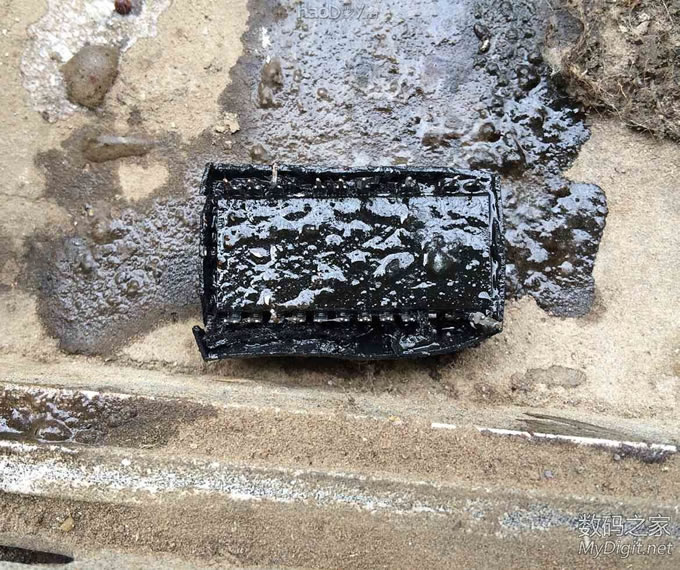

测量电池电压  过了个然    电池屎掉了.....
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

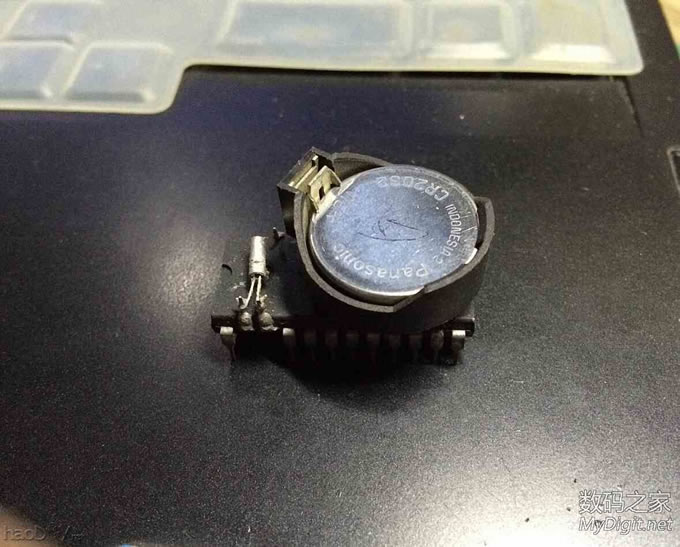

找个主板 拆个电池座   买片新的2032装上  然后就是这效果
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

关于RTC:Real-Time Clock是PC主板上的晶振及相关电路组成的时钟电路的生成脉冲,RTC经过8254电路的变频产生一个频率较低一点的OS(系统)时钟TSC,系统时钟每一个cpu周期加一,每次系统时钟在系统初起时通过RTC初始化。

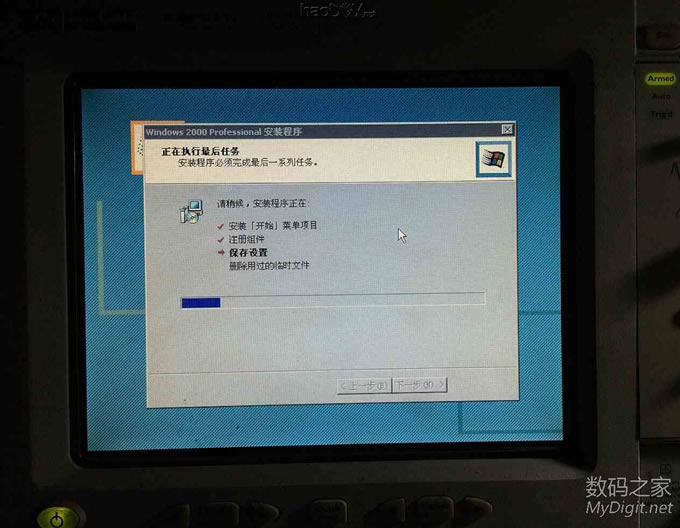

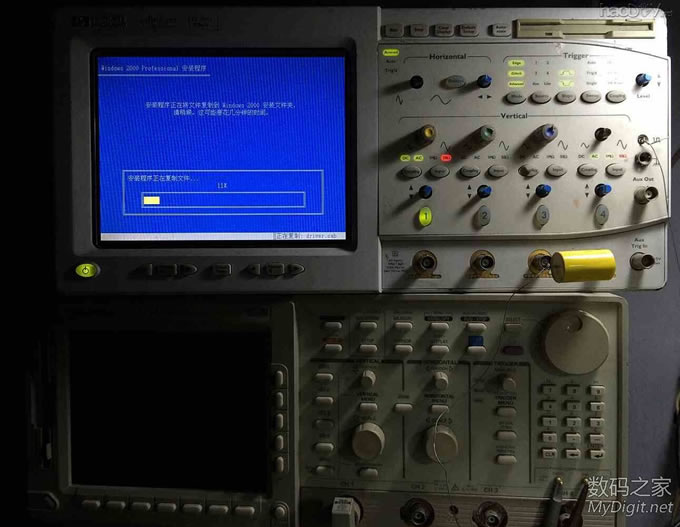

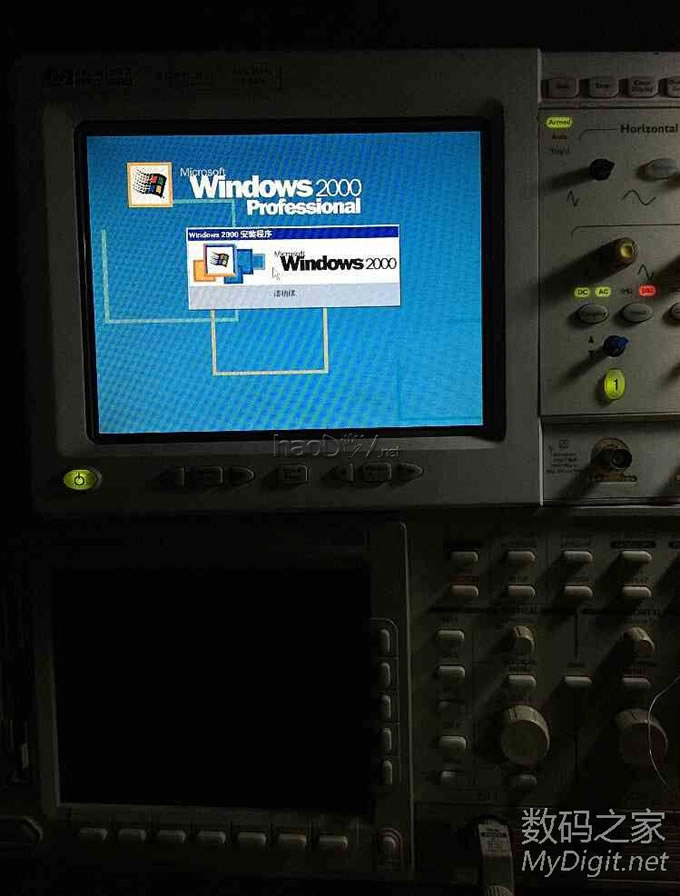

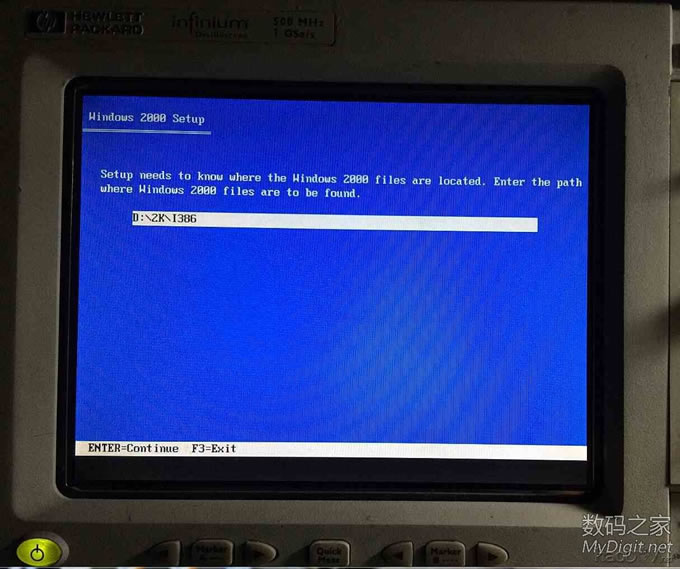

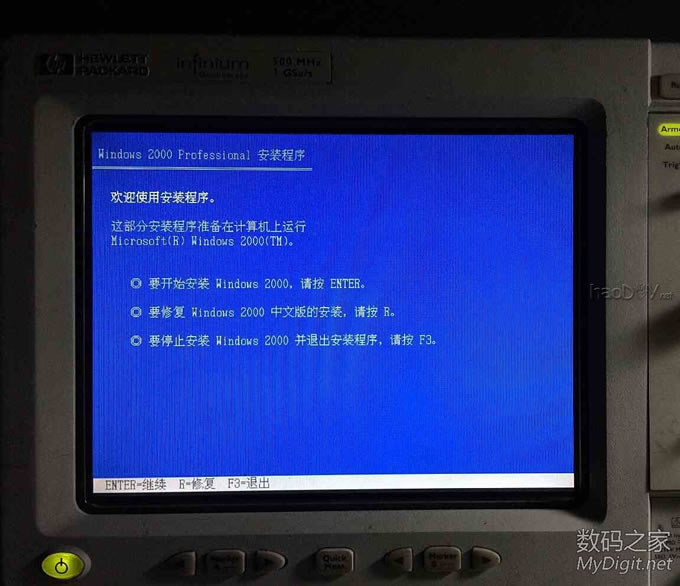

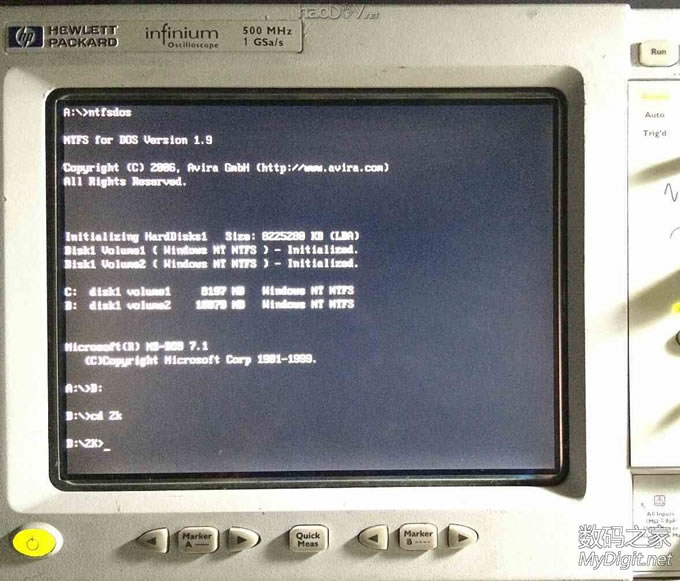

插上RTC,开机、设置BIOS,换新硬盘,然后开始装系统,Win2000,这点没啥好讲的
一步步来就是了
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统


能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统




能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

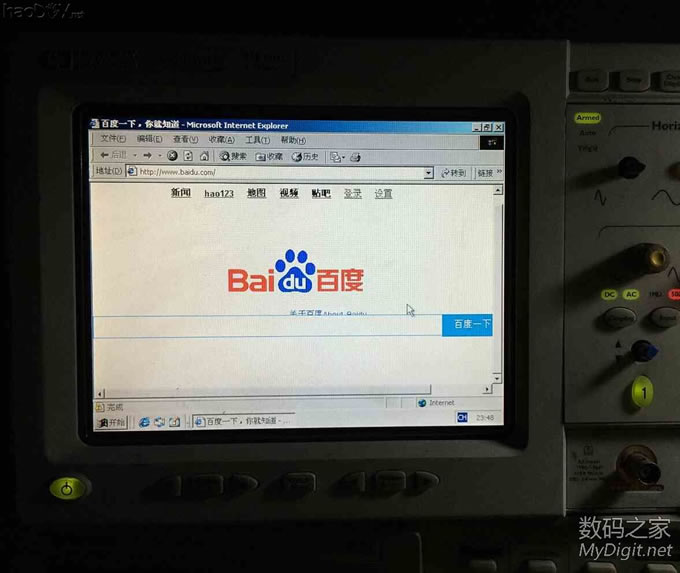

系统装完了    试试能不能上网    233333
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

硬件基本正常   就可以开始安装示波器的硬件驱动了   HP的VXI系统 此驱动用来驱动ACQ板与PC主板的接口卡
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

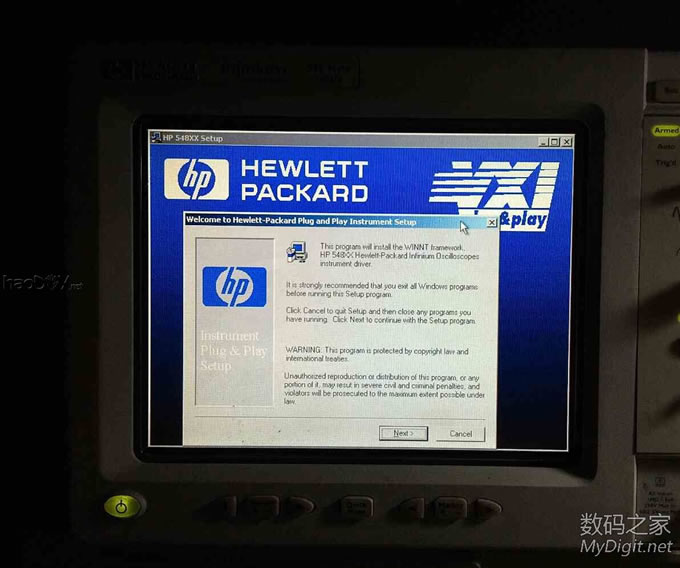

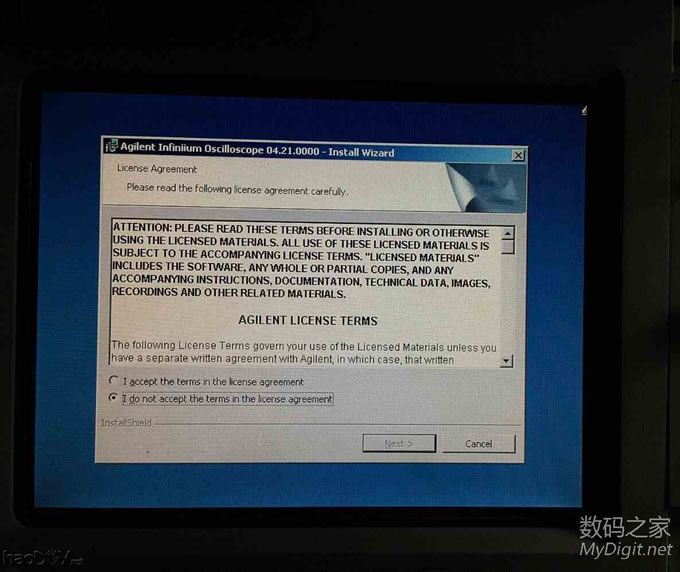

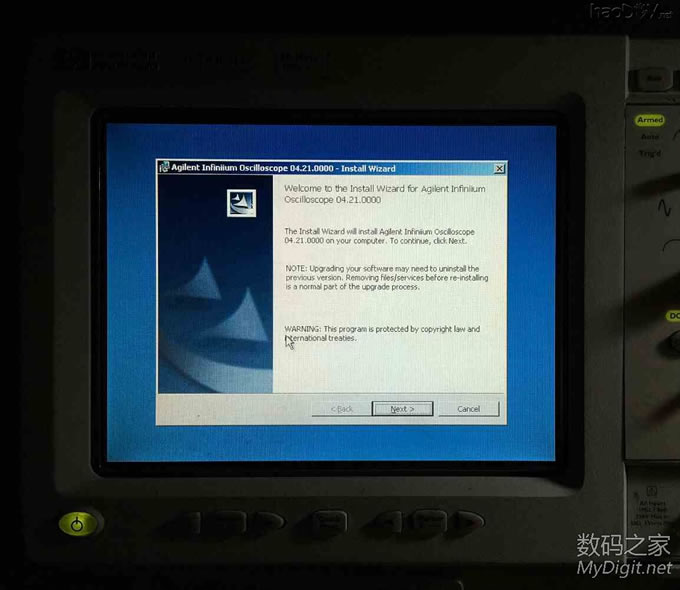

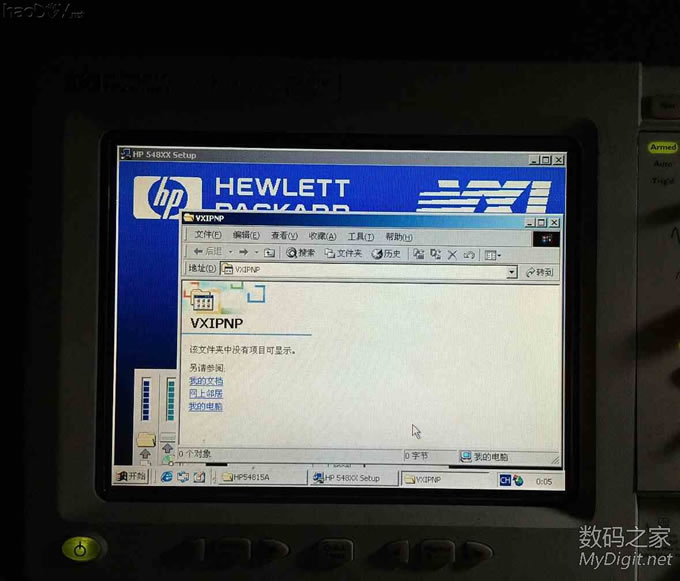

装完了驱动  开始安装示波器的软件
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

装完软件就不早了    睡觉     第二天拿到工作室去拆   不在家折腾了

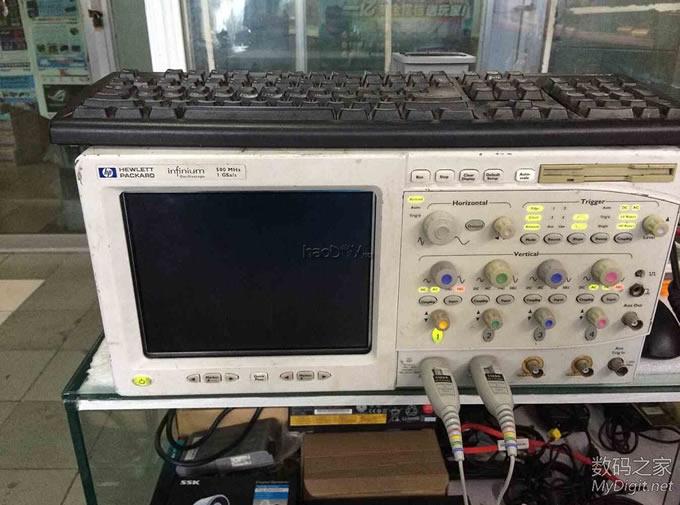

第二天    机器正面照

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

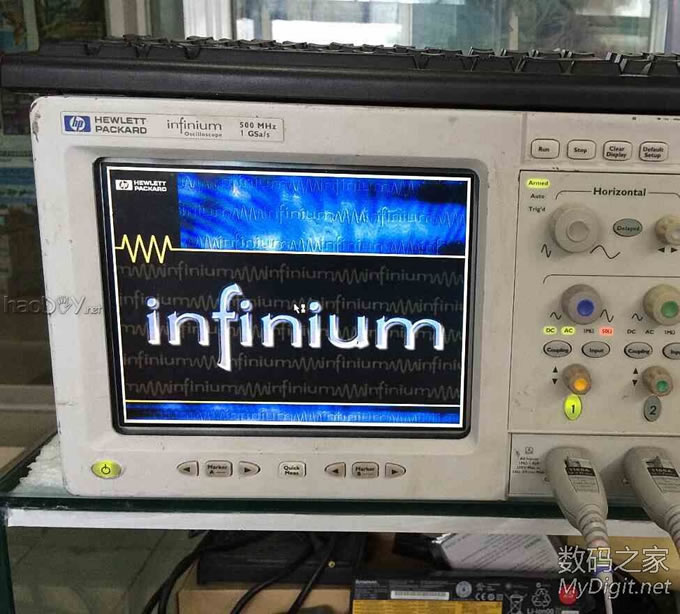

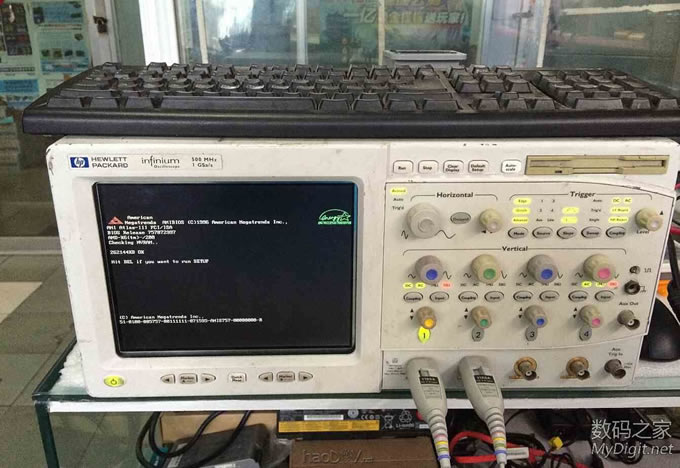

开机自检
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

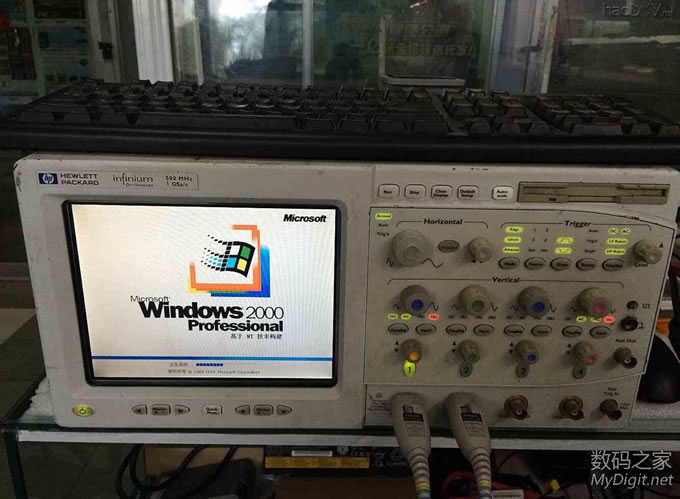

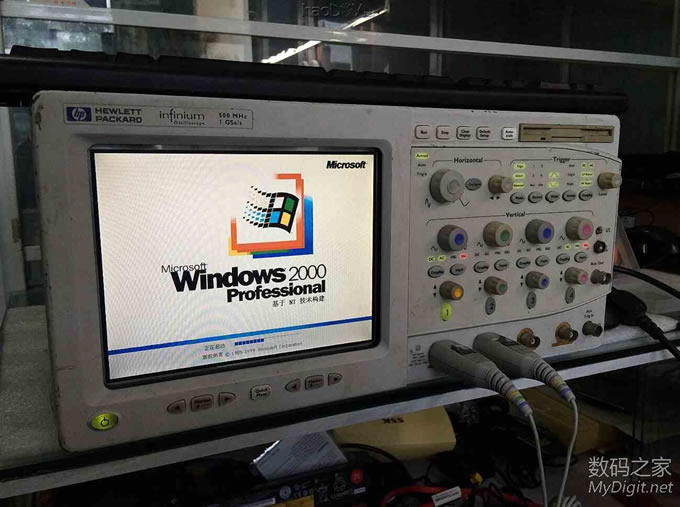

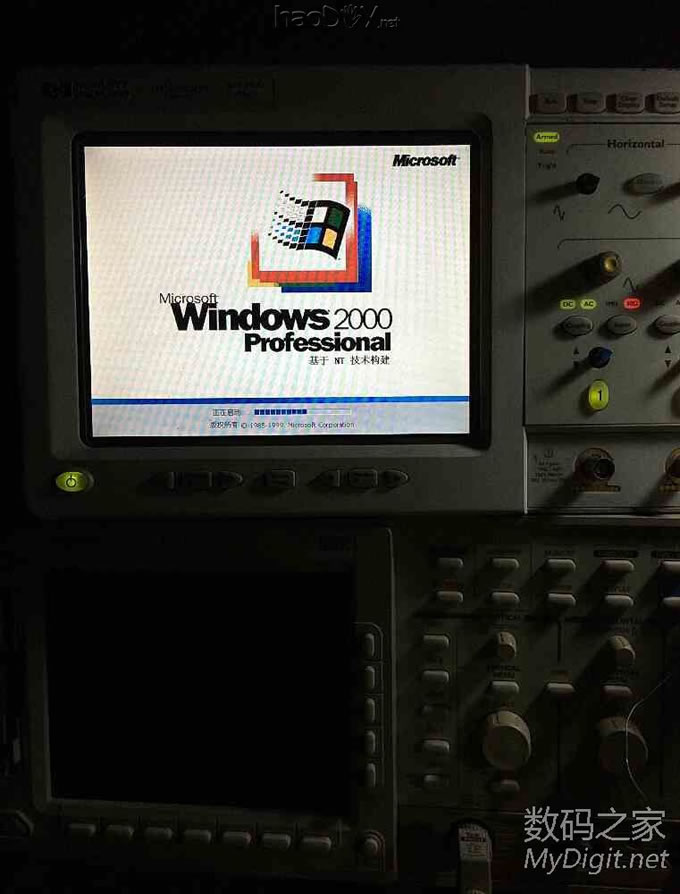

启动win2K

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

桌面的软件  示波器和频谱仪   (还有红警和冰封王座)  作为资深初音控   肯定要换壁纸   哈哈哈哈
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

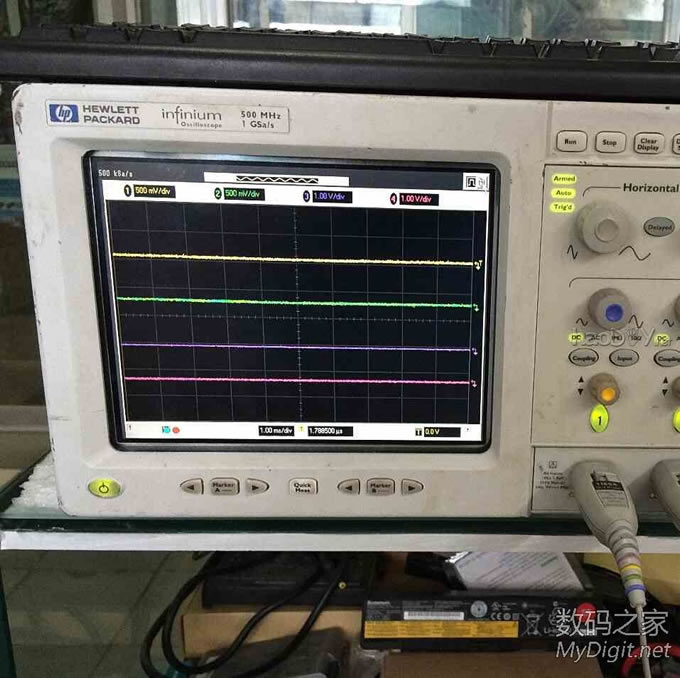

打开示波器程序
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

示波器软件界面   还算布局合理吧
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

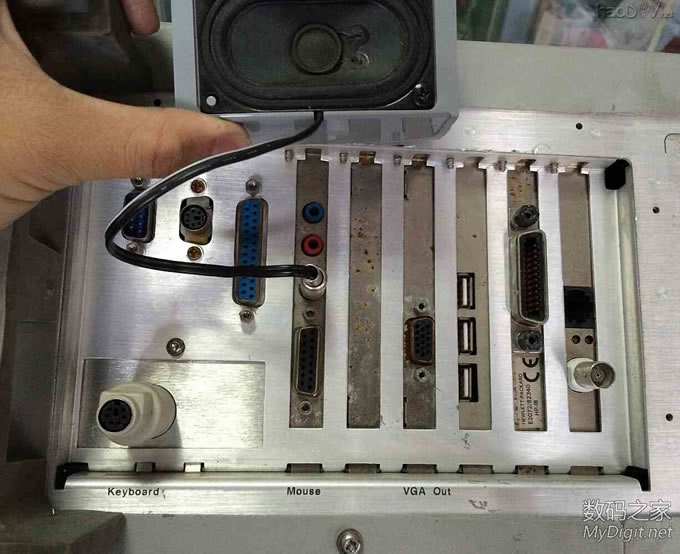

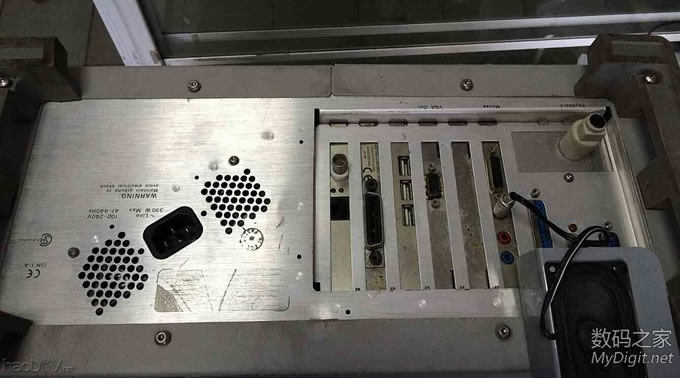

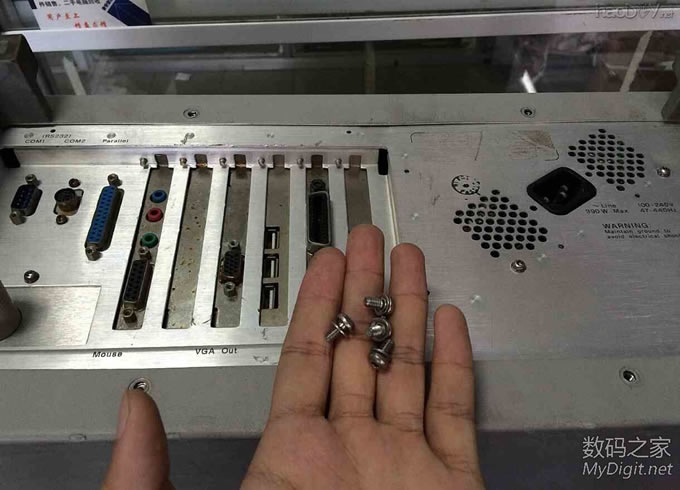

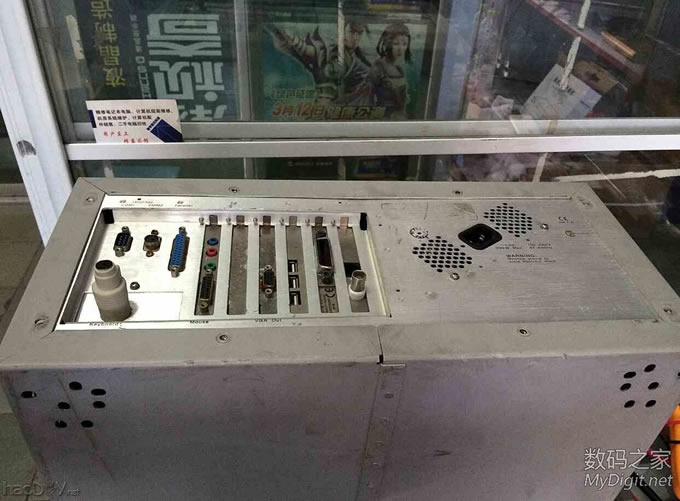

机器屁股上的IO接口    看看是不是标准的PC架构?
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

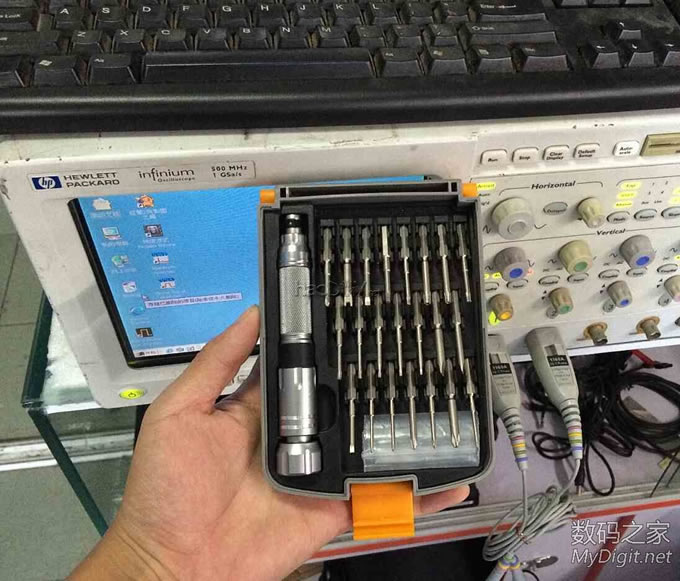

首先   拆机工具:数码之家22in1    哈哈哈哈
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

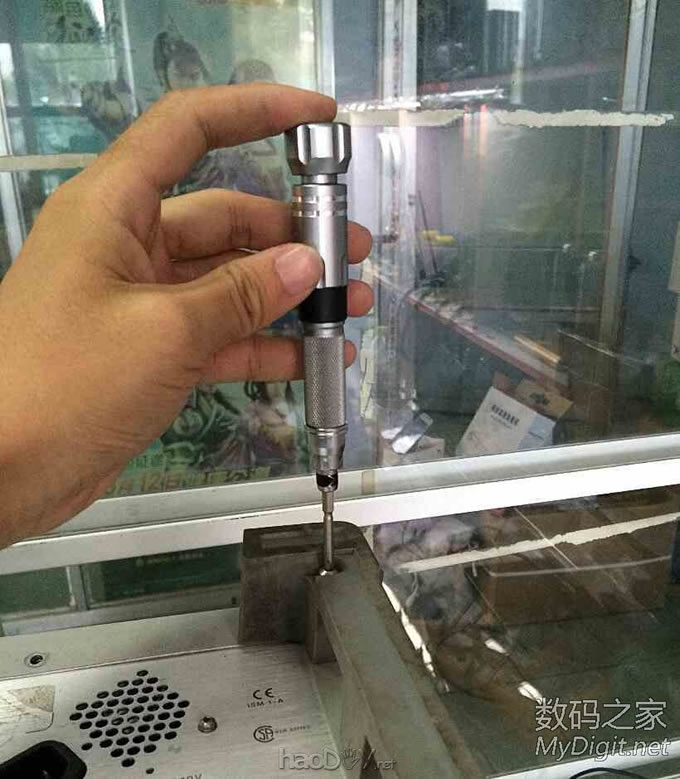

首先拆机器外壳后面的四个螺丝
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

都拆掉后
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

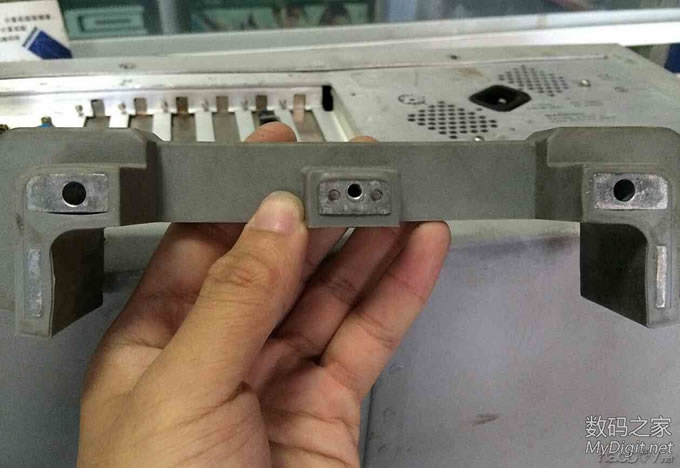

然后拆后面的机脚
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

机脚外面是橡胶的  里头居然是铝的    卧槽真下本
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

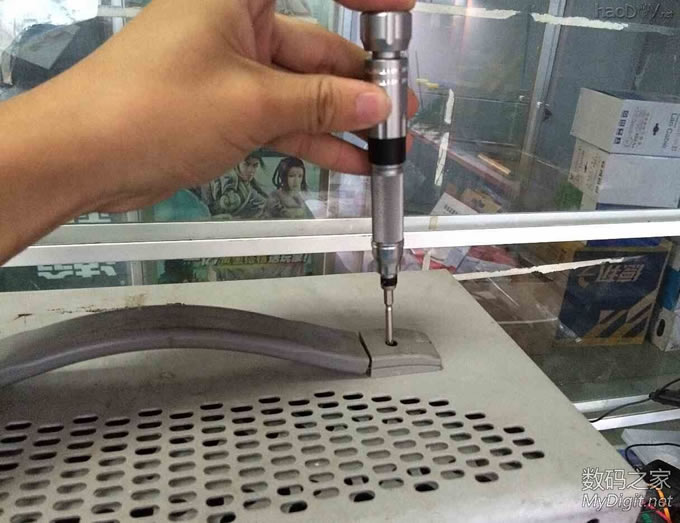

然后反过来拆提手
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

拆完螺丝
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统

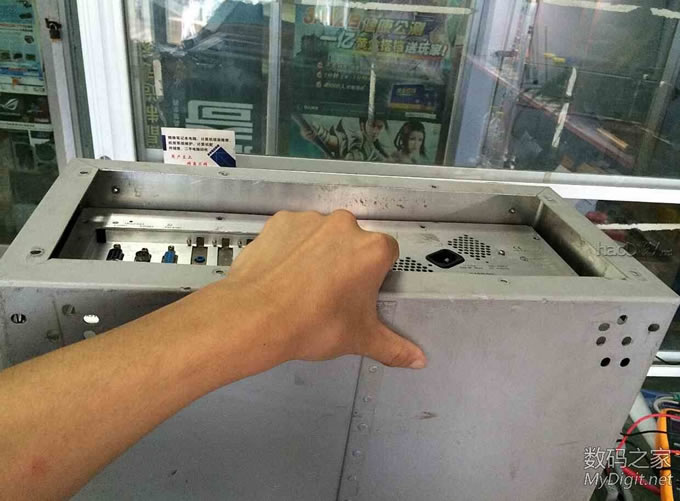

取下机壳
能玩红警的惠普数字示波器!HP54815A拆解+维修RTC+装系统 (责任编辑:admin)
