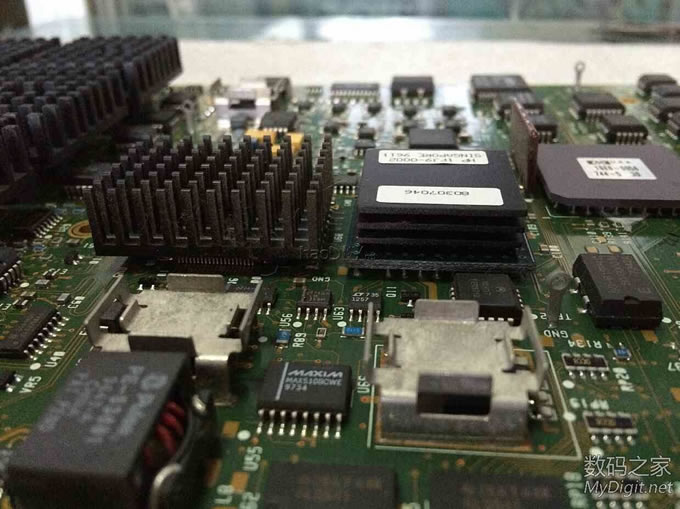

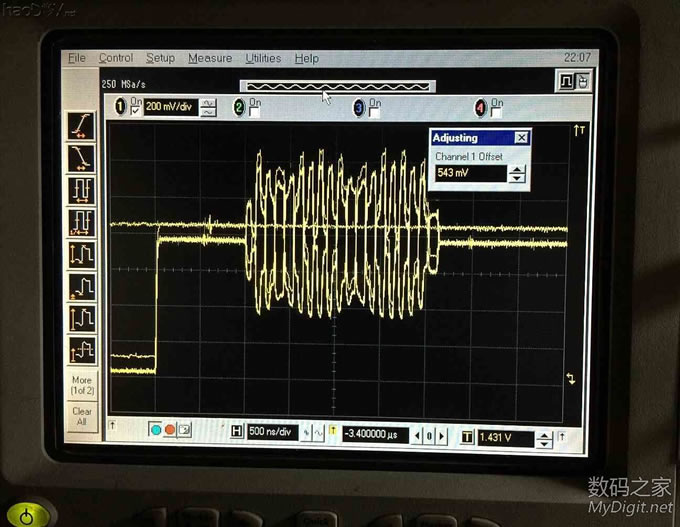

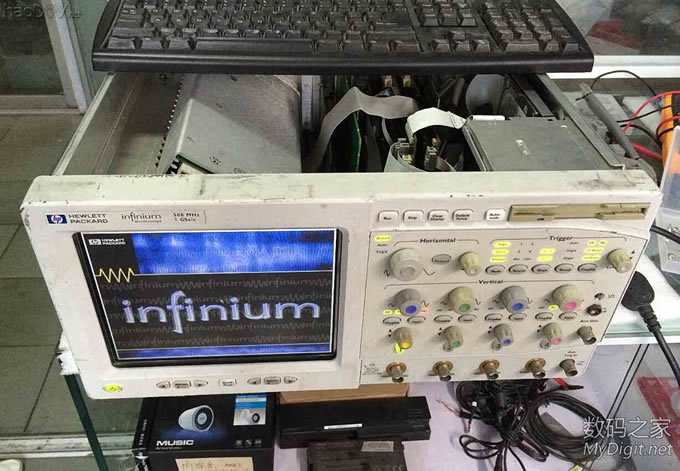

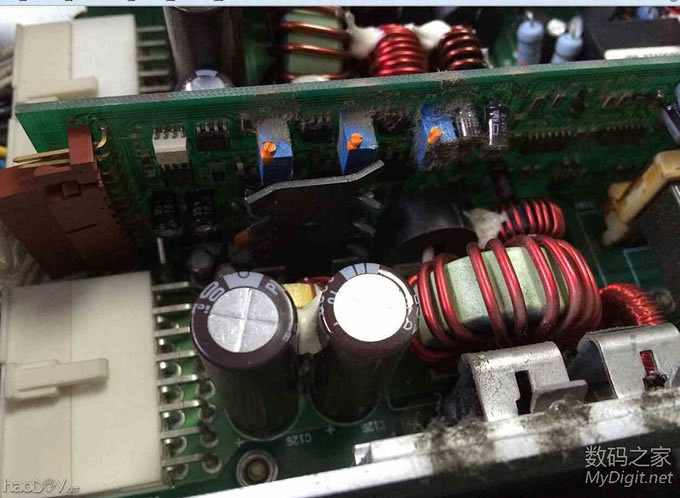

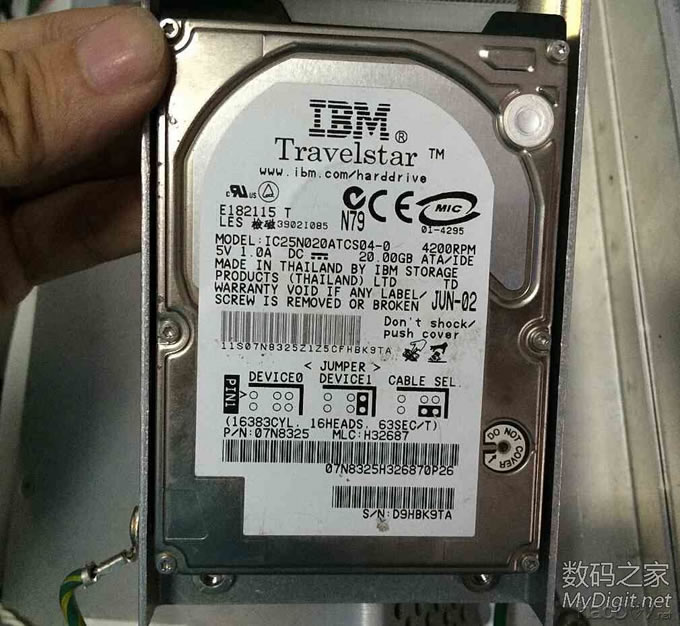

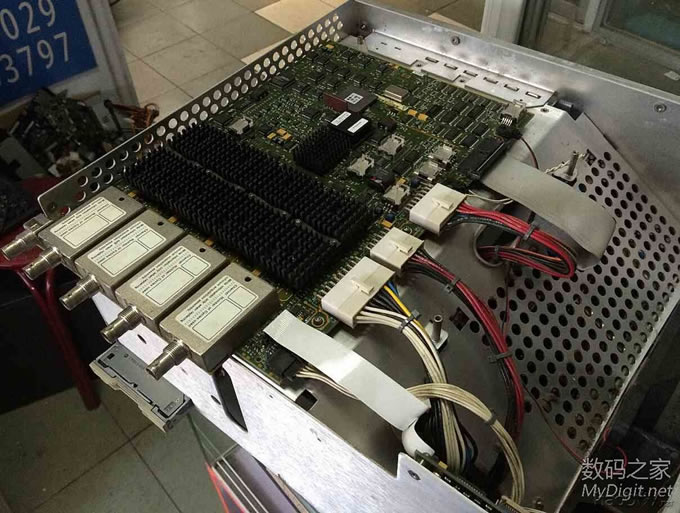

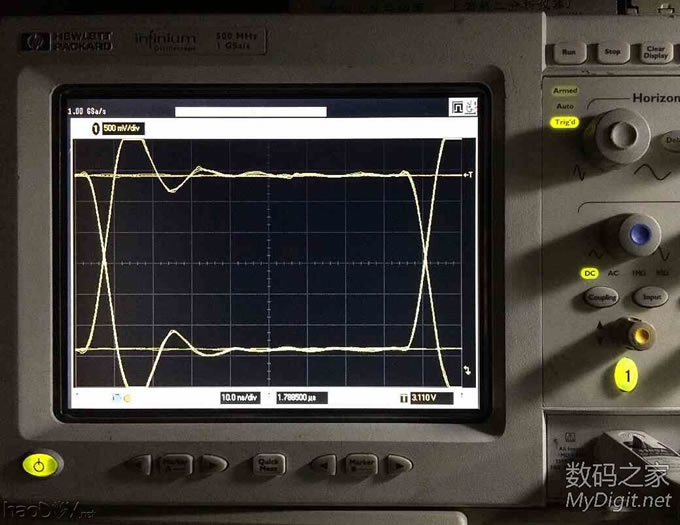

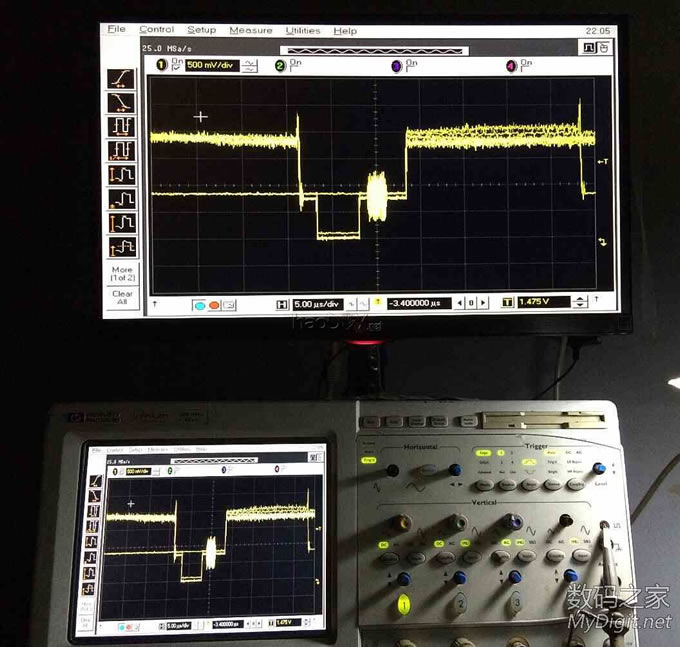

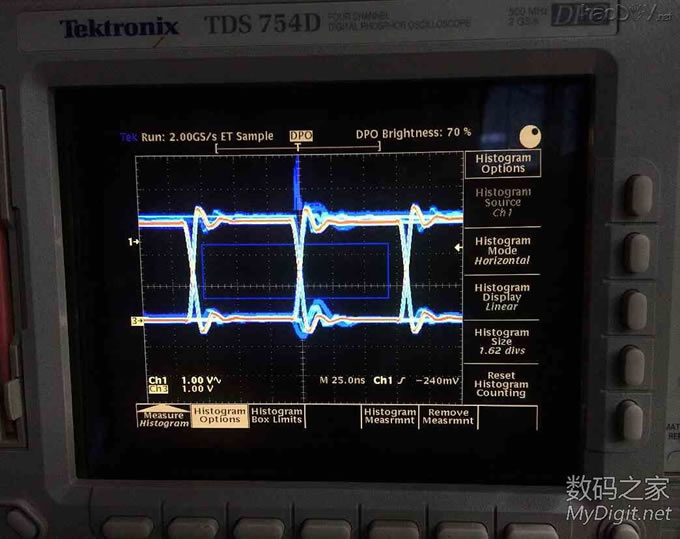

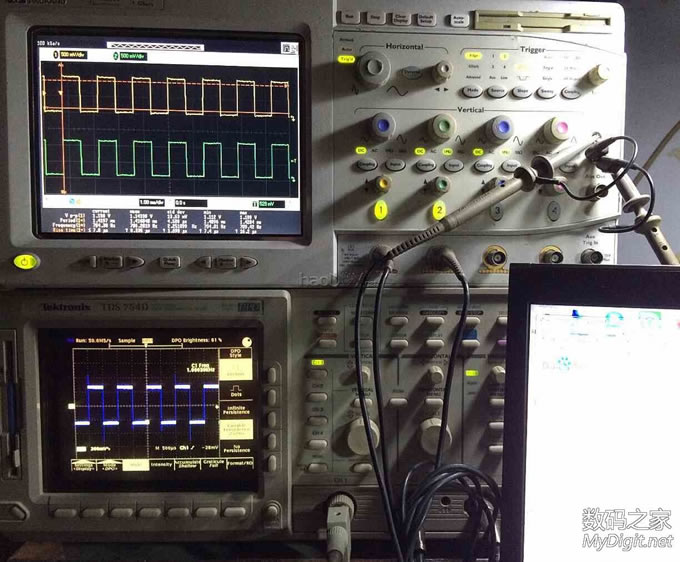

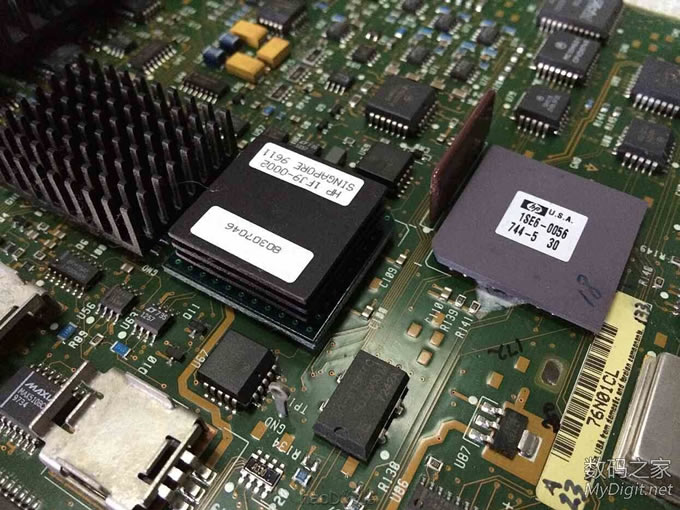

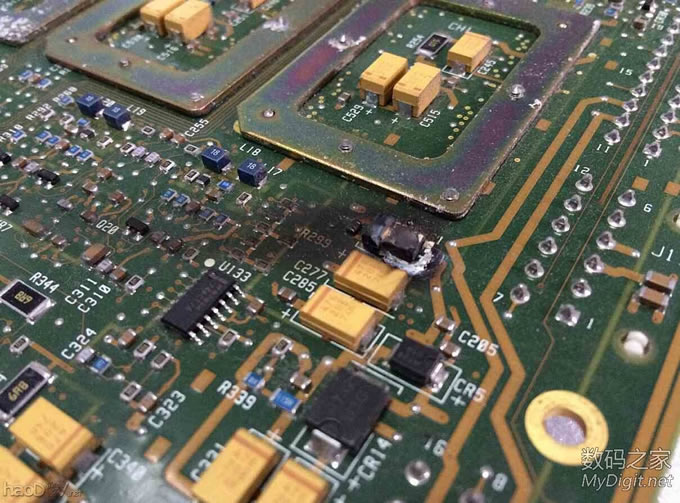

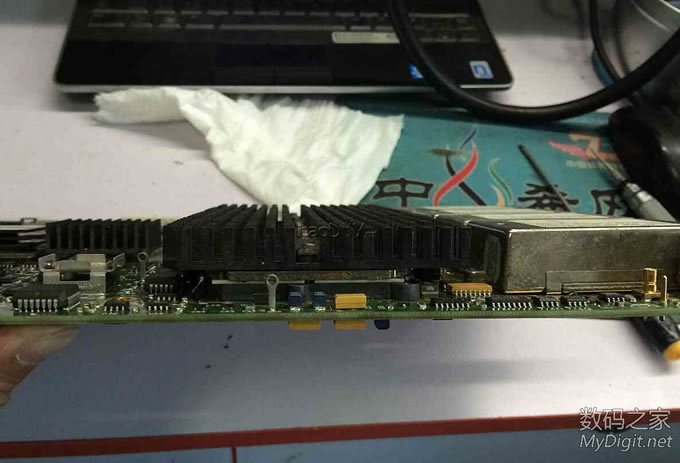

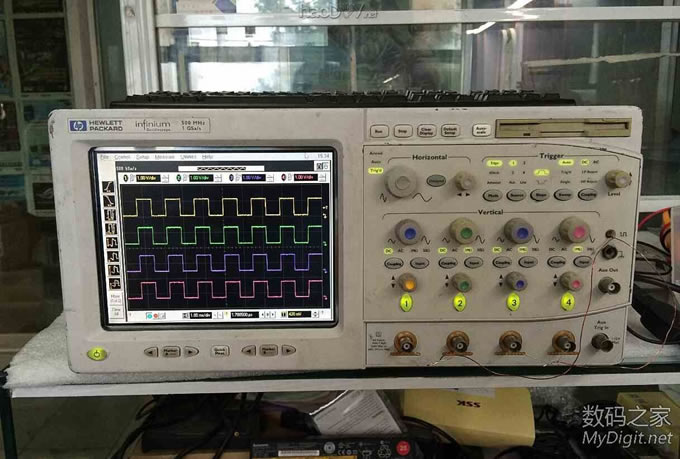

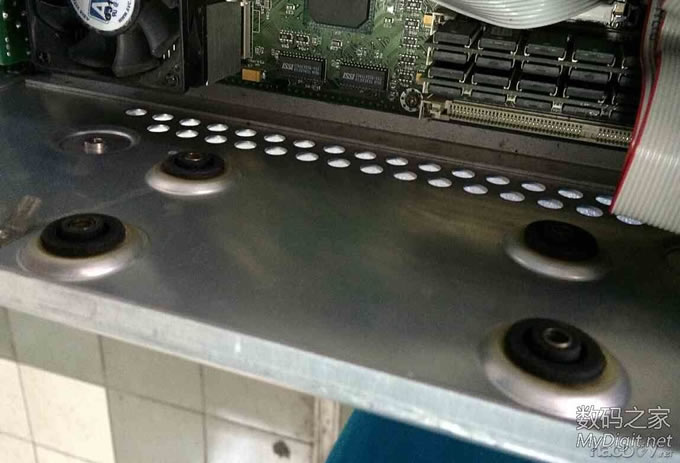

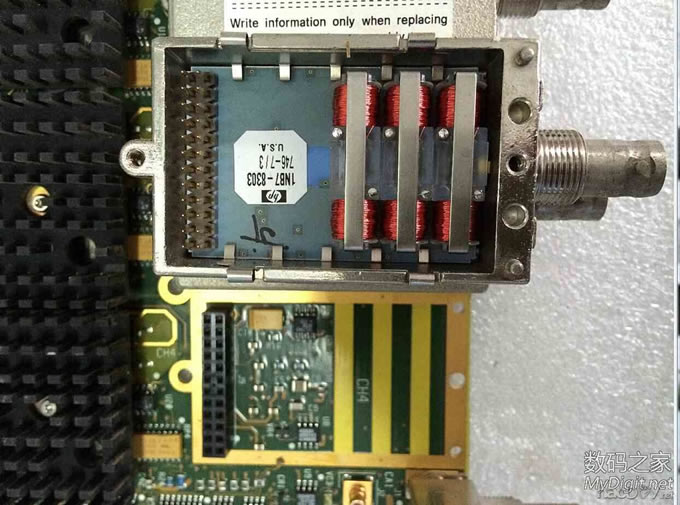

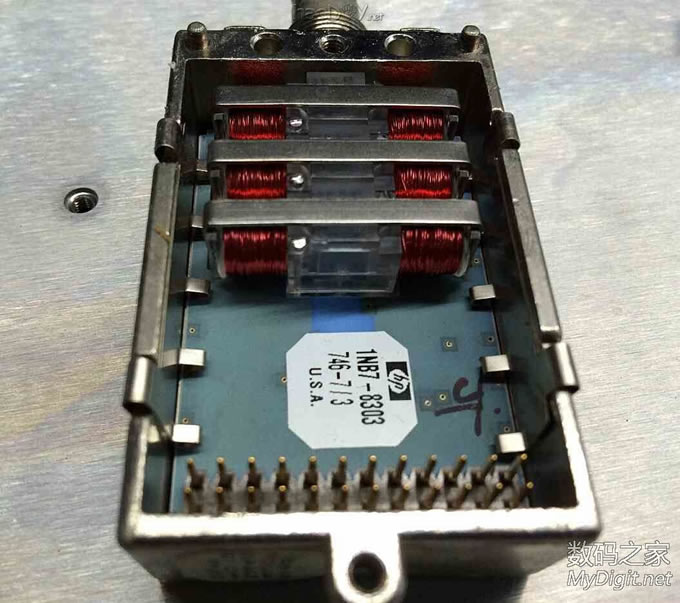

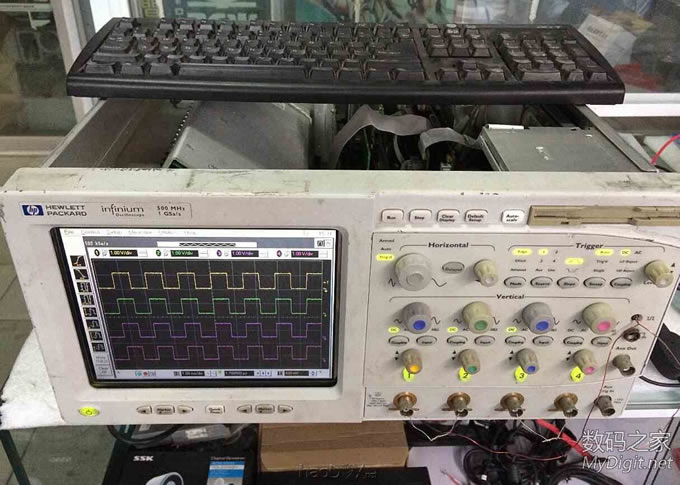

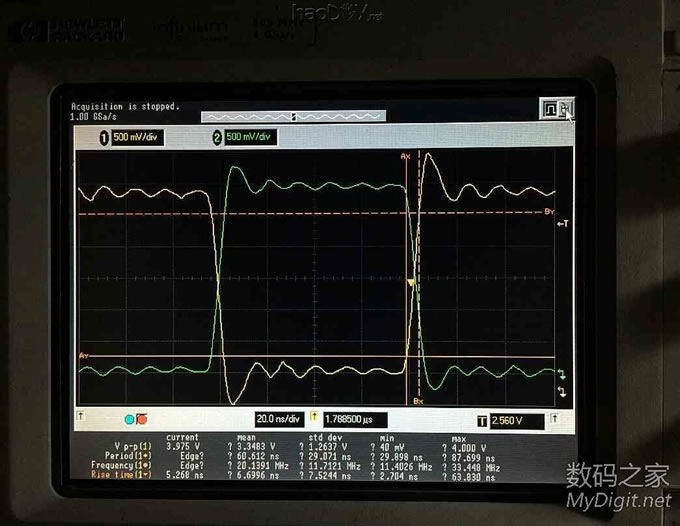

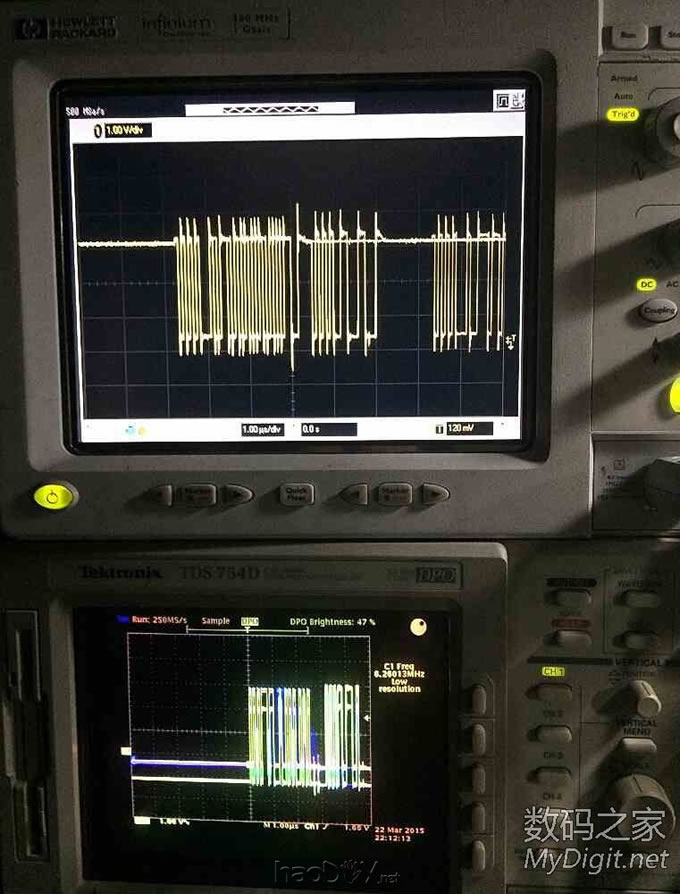

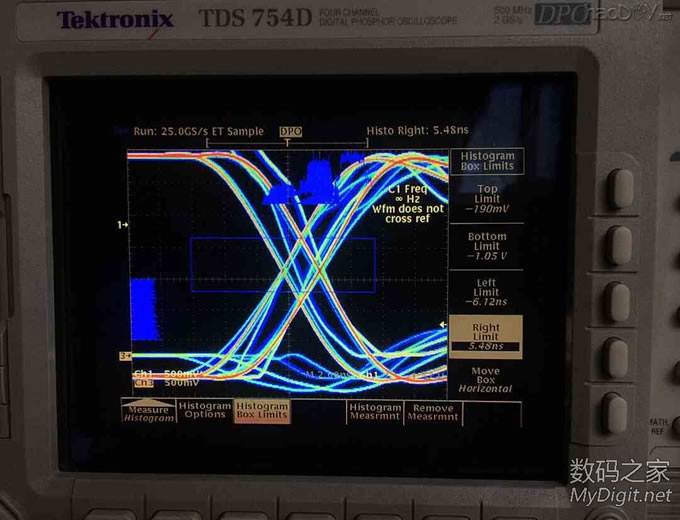

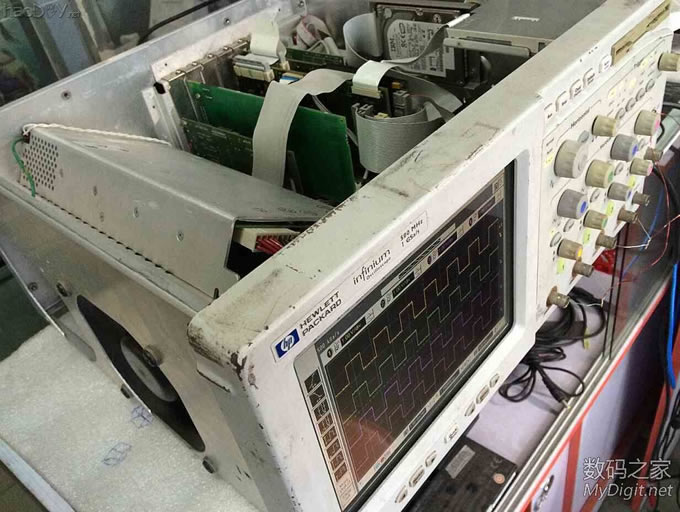

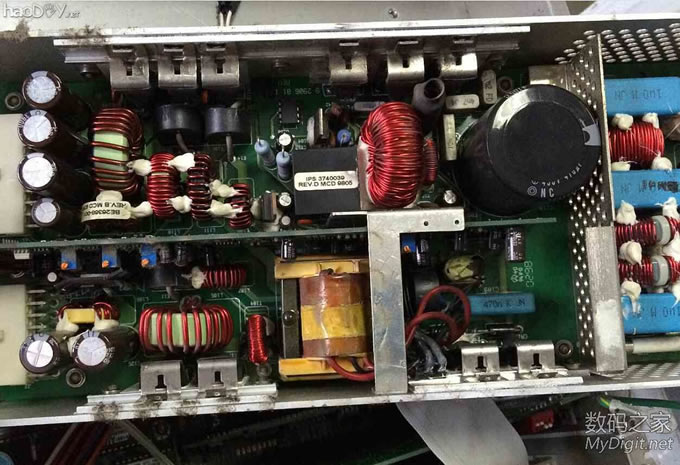

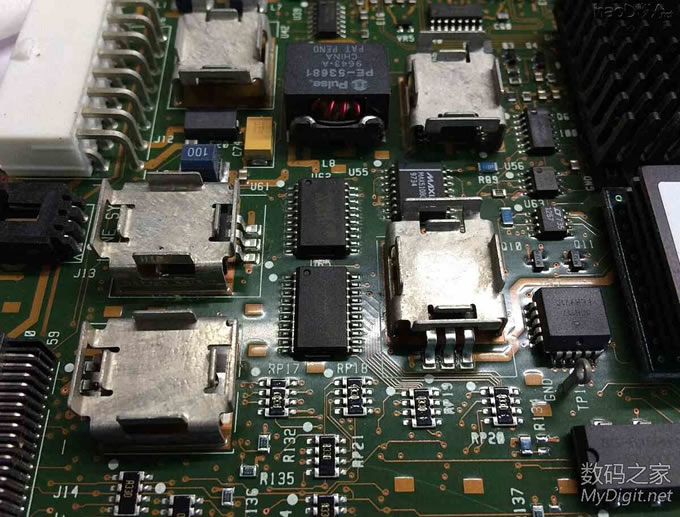

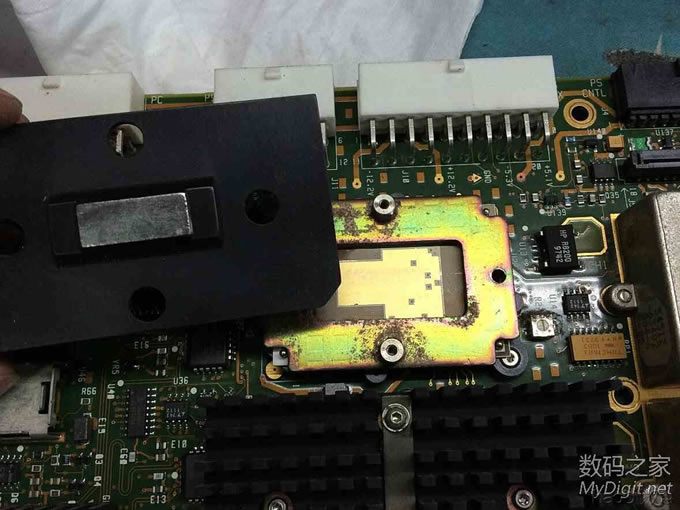

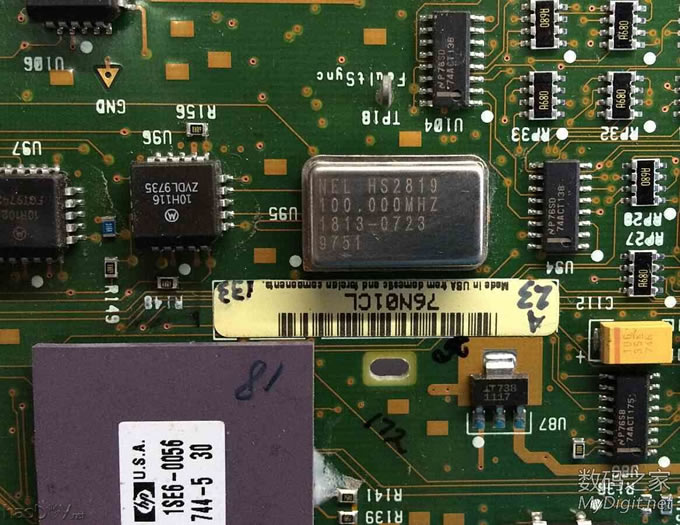

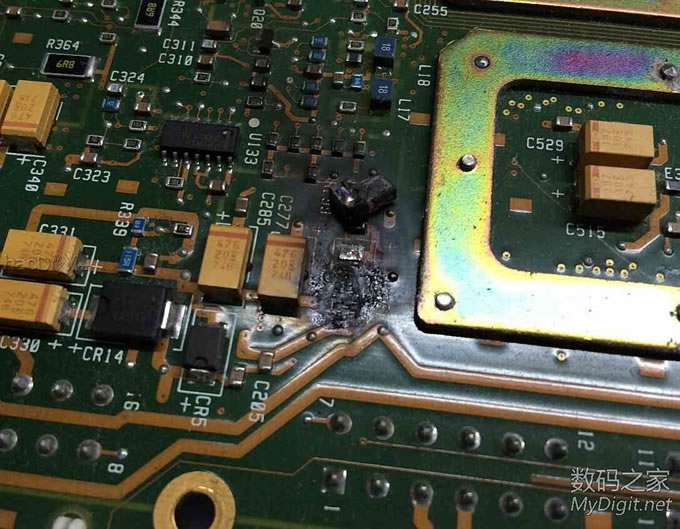

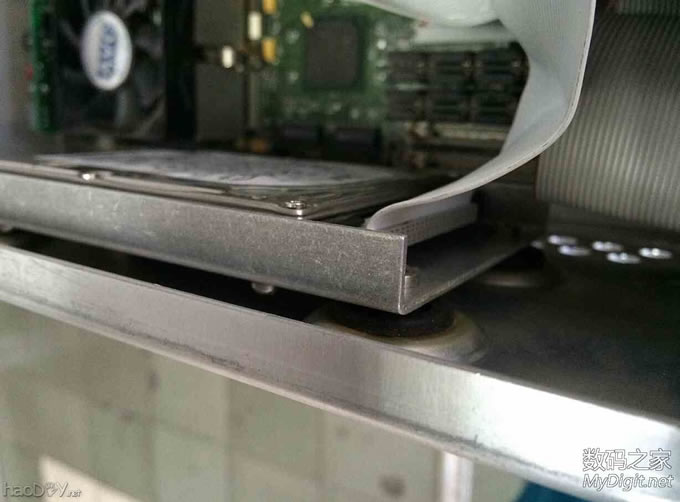

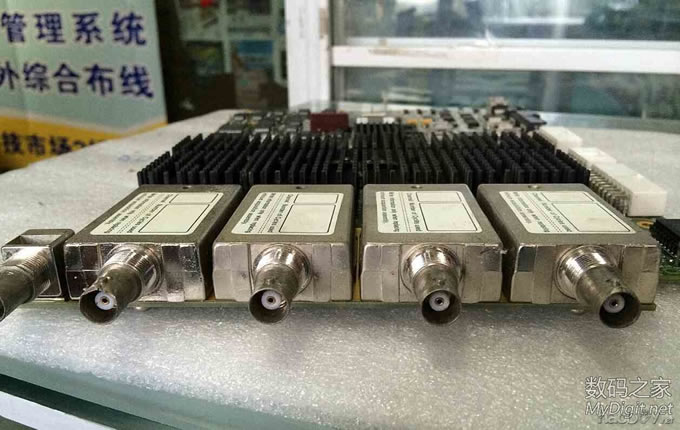

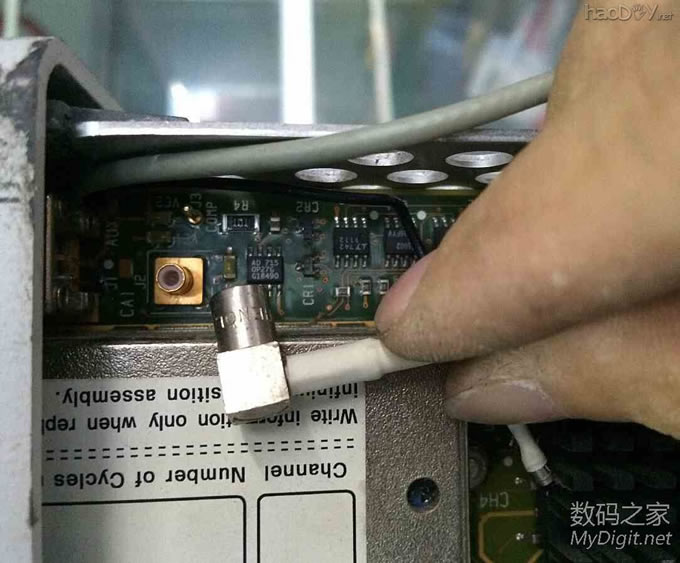

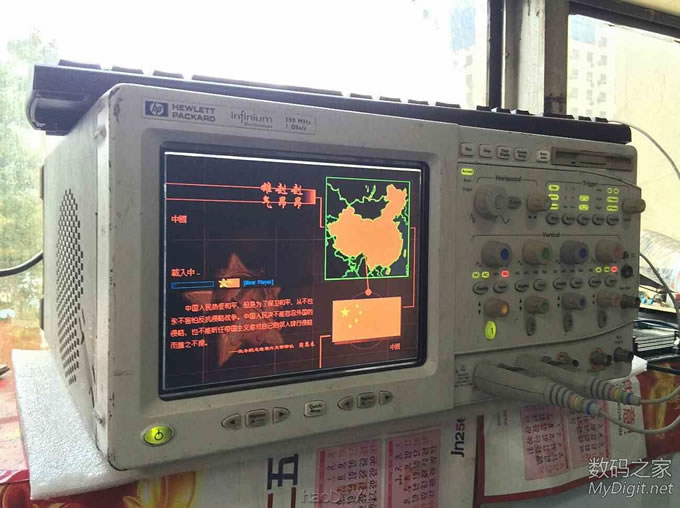

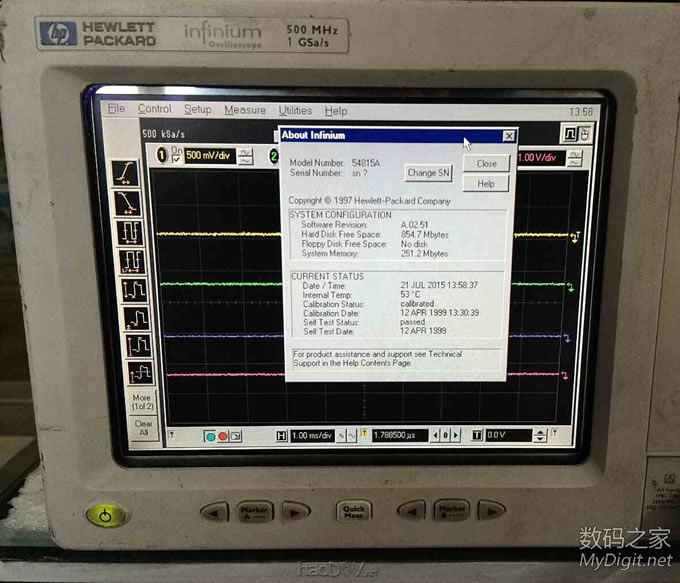

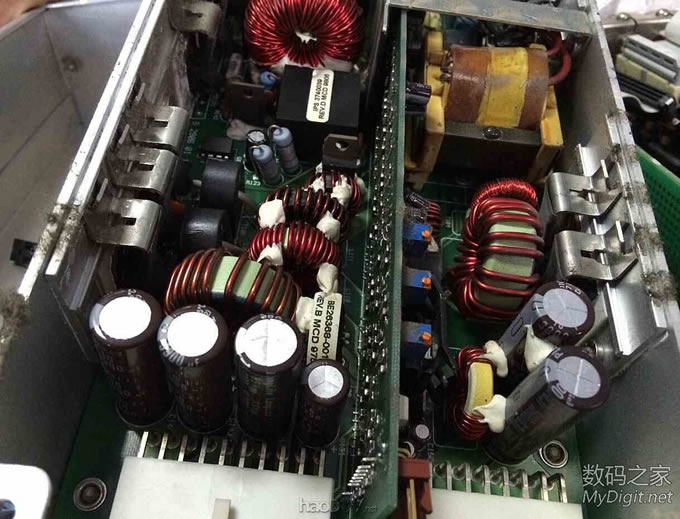

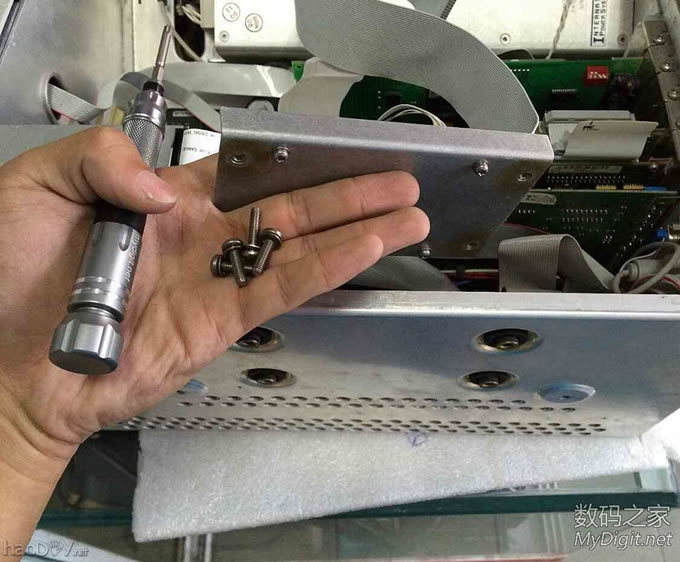

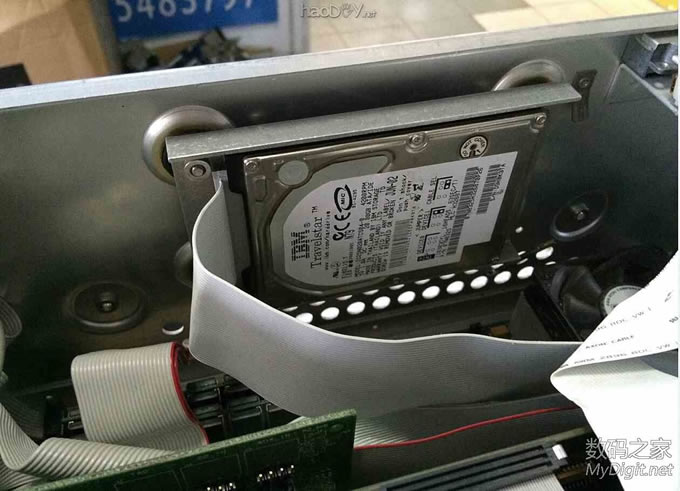

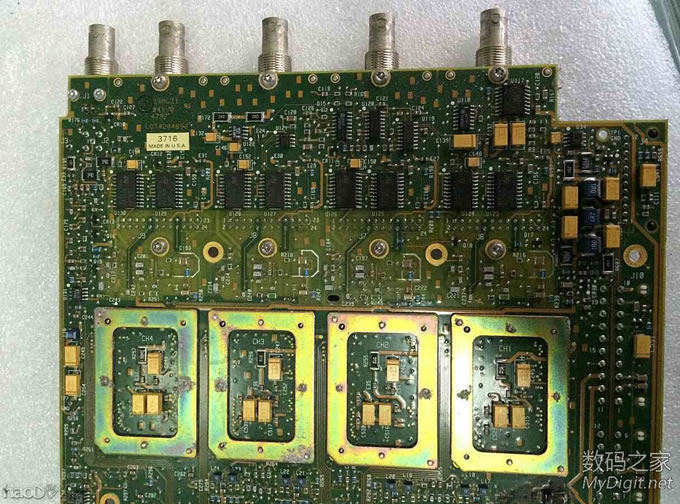

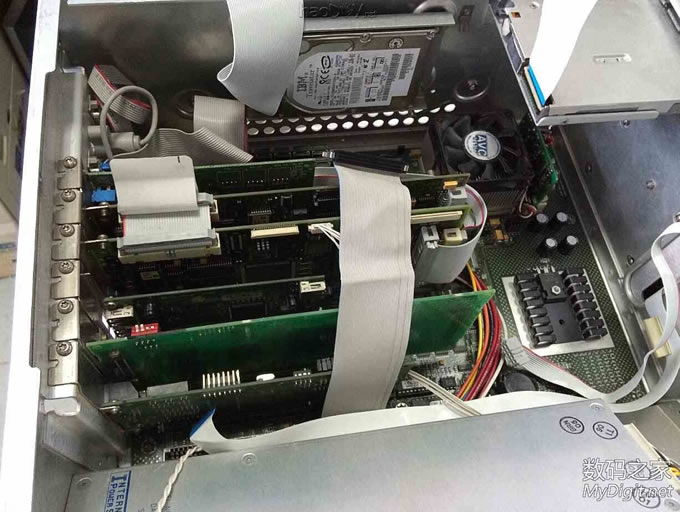

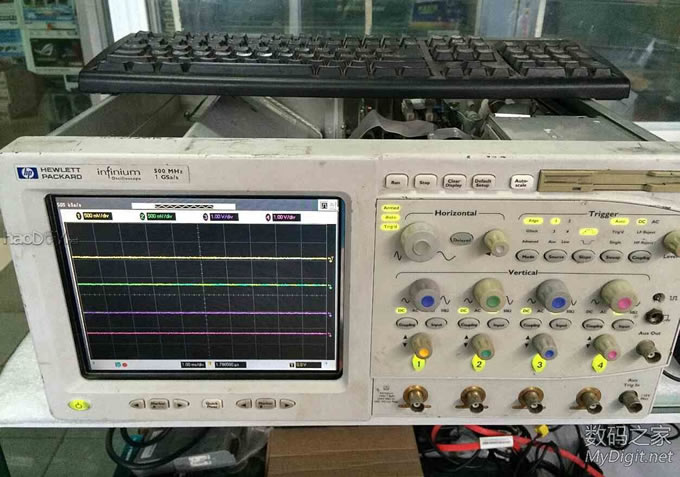

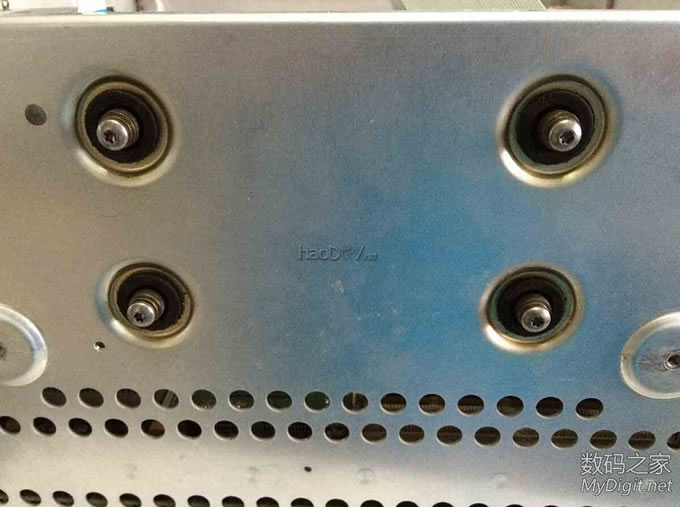

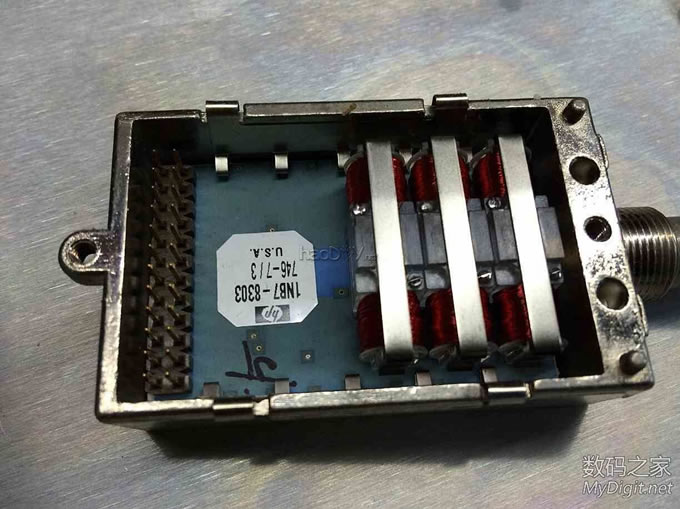

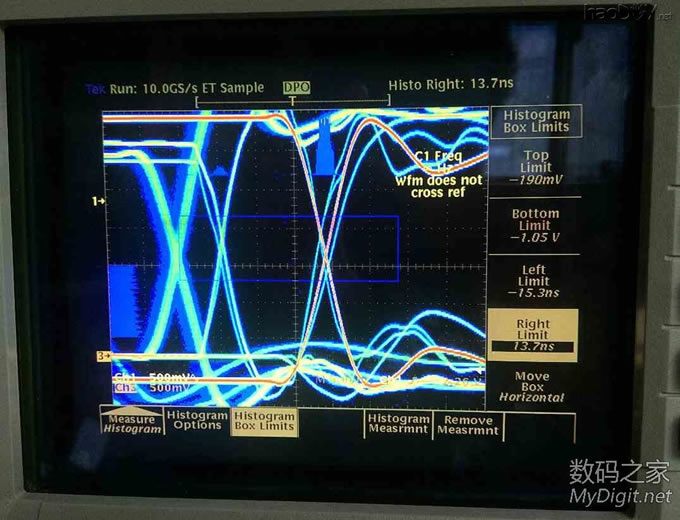

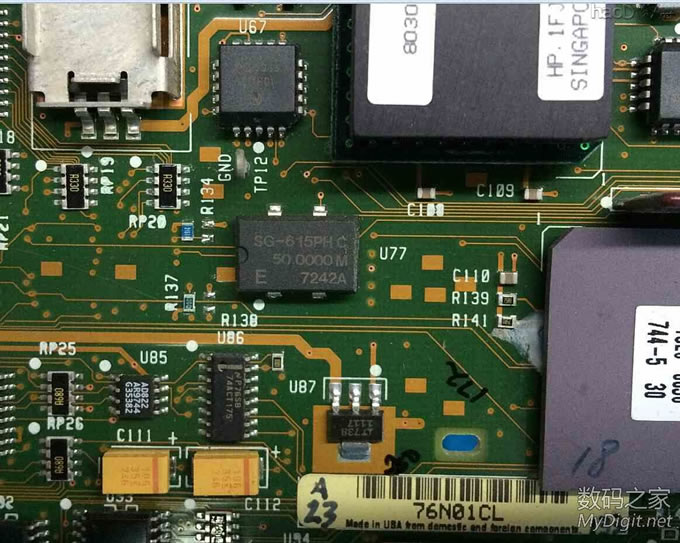

  采样板的各种供电模块 全都有铁皮马甲 屏蔽够好吧  采样板上的晶振 为各种芯片提供时钟  好厉害 100M的晶振  输入衰减器  背面  开拆 看看里头是啥样的  衰减器内有衰减阻抗切换继电器 还有输入阻抗切换继电器 还有个发热大户输入放大芯片 就是个运放 工作的时候铸铝外壳是热的   下面就是示波器的核心了 ADC analog digital converter 采样速率全指望这个 黑色散热器下面的就是ADC 此机有四个通道 故有四片ADC  拆下散热器 看到金黄的ADC芯片 陶瓷的 镀金 弄了半天没拆开 不敢弄了 怕弄碎了  下面是HDD 天煞的玩意害得我折腾半天  在这提一句 反过来看ACQ板上面有个烧糊了的钽电解电容 但是不知道为啥烧起来的 肯定不是在我手里挂的 这玩意挂掉以后味道很难闻 手头没有一样的电容 不过不装也不影响使用拆了拉倒 不管了 估计是哪路的电源退耦   拆出硬盘看看 可见 HDD的抗震性能是很好的 有四个橡胶减震 估计HDD死是自然因素......     HDD特写 20G的  拆电源看看吧 应该是电压特殊的AT电源 内部结构挺复杂的 没详细拆    好了 装回去 拆这么乱装回去不知道能不能再开机....................  装上ACQ  装上前面板  插上前面板的AUX线  装好以后 心里默念 XXX大法好 信春哥得永生 捅一下开机键 啊哈哈哈哈 开机了 可以运行示波器软件 没有报错 还好没拆坏  示波器软件界面  软件版本  书接上文 赶紧接个校准方波看看刚刚手贱有没有拆坏ADC  还好 正常........   各位看官看好接下来就是这机器跟我手头一台泰克的TDS754D对比了 各位看官看好 首先是这机器测一个视频信号..........得亏这机器波形刷新率高点 不然就毛都看不见 2100的刷新率到现在依然可以秒国内的 某源 某阳 某泰信    接下来就是眼图测试了 本次测试信号为USB总线的数据信号 请看差异       拆完装起来 开机以后赶紧打盘红警压压惊............还好没拆坏 还好没拆坏   至此 全剧终 谢各位看官打赏(责任编辑：admin) |
