用16*16点阵屏做了个465KHZ中频扫频仪

时间:2015-06-15 10:02来源:www.crystalradio.cn 作者:66718 点击:
7,图片一编辑,就乱了,可以用鼠标指向图片,就能看到简短的图片说明。 补充内容 (2013-12-6 08:06): 原理图上,自激多谐振荡器少花了一个接地点,帖子已经无法编辑,所以图片无法更改,大家见谅。 还有补充道的是
多年以前,就想用LED点阵屏做一个扫频仪,由于种种原因一直没有动手,前一段时间逛淘宝,看到有卖16X16点的LED点阵屏卖,又勾起了我的想法,凑齐元件开始动手diy。
    由于我不会单片机编程,所以一切都只能以纯硬件的方式来做。如果懂编程的话,可以用单片机控制DDS频率合成器,扫频输出,检波以后检测幅度,将幅度值量化以后,送128X64,或者更高级的320X240屏来显示,可惜我不会这个。

  简单的叙述一下原理:这个电路是以10分配计数器CD4017为核心,来实现点阵屏的列驱动动态扫描,CD4017在触发脉冲的作用下依次从3-2-4-7-10-1-5-6-9-11脚输出一个高电平,这个高电平同时控制点阵屏1,2,3依次到10列,分别被选通,同时控制对应产生的扫频频率电压。原理图.JPG手机拍的原理图.jpg扫频振荡器频率电压对应值和分压电阻计算.jpg
  这个原理说起来有一点绕,说具体一点就是,当扫频发生器做好以后,用电位器调节变容二极管的偏压,分别记录下输出频率分别是455,457,459,461,463,465,467,469,471,473KHZ时的电压值。
   然后用电阻分压的方式,使4017被第一次触发时,3脚输出高电平,这个电压控制加到点阵屏的第一列,使其选通,3脚输出的高电瓶,同时被电阻分压,这个电压值刚好是我们上面测得的扫频振荡器输出455khz时的电压值。第二次触发时,4017第2脚输出高电平。电压被送到点阵屏第二列,选通。同时2脚输出通过电阻分压,获得扫频振荡器457khz时对应的电压值,。。。。。。依次类推,一直到第十个脉冲,第十列选通,输出473khz的对应电压值。
如此反复。

   这样点阵屏的第一至十列,依次选通,同时与扫频振荡器的455-473,每隔2KHz一步的十个频率一一对应。

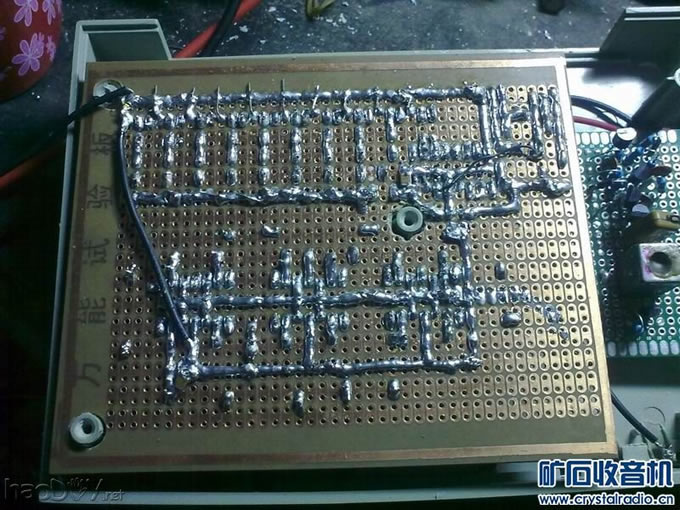

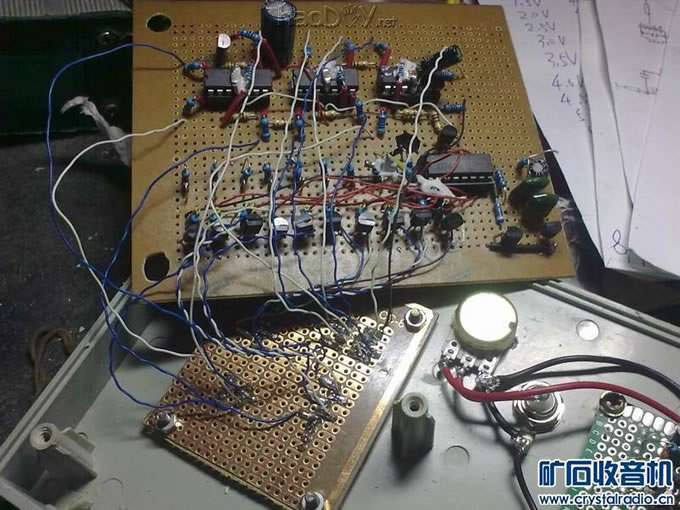

   在用3块LM324,内部一共12个运放做电压比较器,做成12级的电平指示器,加到点阵屏,做行驱动。12级运放的同向输入端连在一起,输入检波电压,反向输入端,通过12只1K电阻分压,接在TL431做到2.5V基准电压上(TL431的1,3脚短接,2脚接地,输出2.5V)阶梯波形.jpg点阵屏引脚功能.jpg扫频振荡器频率电压对应值和分压电阻计算.jpg内部图.jpg连线图.jpg短接测试结果.jpg再来一张测试中周.jpg

CD4017的触发是比较常见的自激多谐振荡器。频率大约300HZ,实际用起来有点低,有点儿闪烁感。

     帖子一编辑,图片有点乱。


   几点说明:1,是由于点阵屏的分辨率比较低,所以做成了柱状显示,柱状比点状显示要好看一点,而且电路也简单一点。扫频范围也只是正负10KHZ。
   2,实验了多种扫频震荡器,效果不理想,最后选择了和苏老师一样的电路结构。
   3.此电路主要是为了验证我的多年以前一些想法,要说有多大的实用价值,这个仁者见仁智者见智。
   4,电路比较简单,原理说起来比较绕,可能我表达的不够完善,有感兴趣,有疑问的,可以跟帖,我会做出回答。
    5,测试中周时,我是从一个旧收音机上拆的一个中周,中周谐振频率当然不可能那么准确,我是调了的,
     测试时输入输出,各串了一个18P的电容。
   6,由于是动态扫描,拍照时,图片上可以看出LED的亮度不均匀,就是这个原因造成的。
#p#分页标题#e#    7,图片一编辑,就乱了,可以用鼠标指向图片,就能看到简短的图片说明。

补充内容 (2013-12-6 08:06):
原理图上,自激多谐振荡器少花了一个接地点,帖子已经无法编辑,所以图片无法更改,大家见谅。
还有补充道的是扫频振荡器,我用的中周是LTF2-7,配套的谐振电容是330P,我实际采用的是200P。变容二极管是BB910












请问扫频中心频率是怎样确定的
是事先用电位器调节,测好了扫频振荡器在455-473KHZ,每2KHZ一步,一共10个频率,变容二极管上每个频率对应的电压值。

然后,根据电压值
