家用双探头数字温湿度计增加红外感应光控背光功能

时间:2017-05-17 21:50来源:数码之家 作者:qrut 点击:
去年双11还是双12的在淘宝用优惠卷撸了一个数字温湿度计 模样精度什么的还算凑活,就是屏幕可视角度很差又没有背光功能,白天或晚上看清数字很费劲,夜间想看个时间用手电照着看着都费劲,面板反光,于是想给它添加led背光功能,改善可视效果,但是对于这种低
去年双11还是双12的在淘宝用优惠卷撸了一个数字温湿度计 模样精度什么的还算凑活,就是屏幕可视角度很差又没有背光功能,白天或晚上看清数字很费劲,夜间想看个时间用手电照着看着都费劲,面板反光,于是想给它添加led背光功能,改善可视效果,但是对于这种低功耗的东西添加背光功能耗电量实在是伤不起,于是萌生了加入“智能”背光功能,暂且这么叫吧,其实也算不上智能只是实现按需点亮背光,节约电力的目的,想了很多方案,红外光探测和摄像头探测。
以上以上两种 第一种只能实现感应移动物体点亮背光,不能分辨人体或物体效果不好,摄像头探测需要单片机套件和摄像头体积和功耗也不行还必须正对着温度计,于是想到热释电红外传感器和微波传感器,微波传感器功耗较大能勉强用但也不能分辨人或物,最后的热释电生物传感器功耗极低几十ua 覆盖面广,能分辨移动物体或人,于是最终选择红外传感加光控背光方案(光控背光类似于手机背光灯,可以根据环境亮度自动调节背光亮度,实现能耗和可视效果的均衡)下面开始

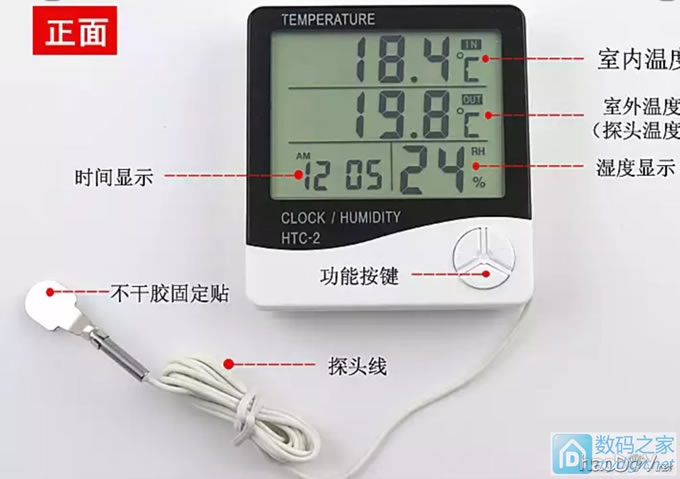

预计5层楼 下面外观 这张图是商家宣传图 实际显示效果并没有这么好

家用双探头数字温湿度计增加红外感应光控背光功能


背面 外面还有一个温度探头 用于室外温度的测量
家用双探头数字温湿度计增加红外感应光控背光功能

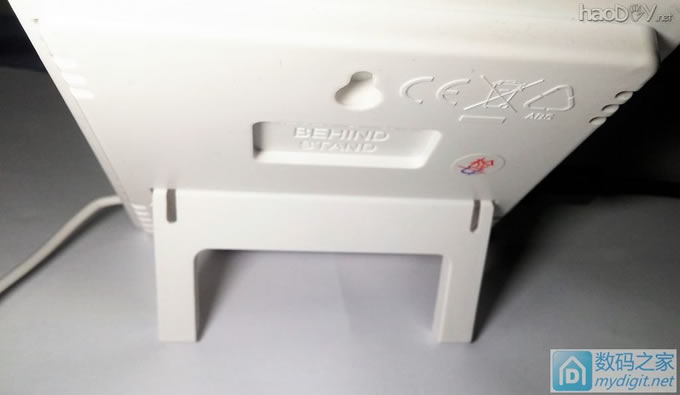

有个支架可以立在桌面
家用双探头数字温湿度计增加红外感应光控背光功能

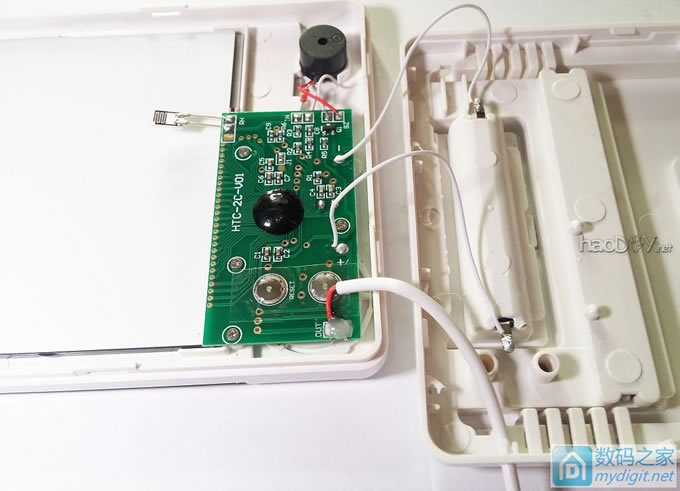

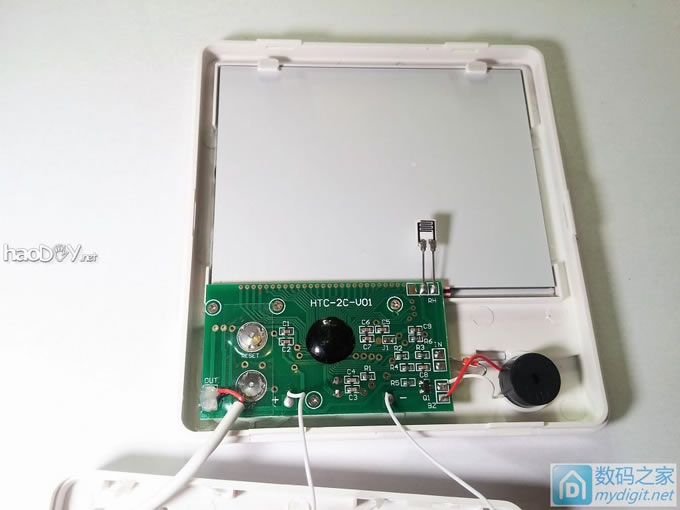

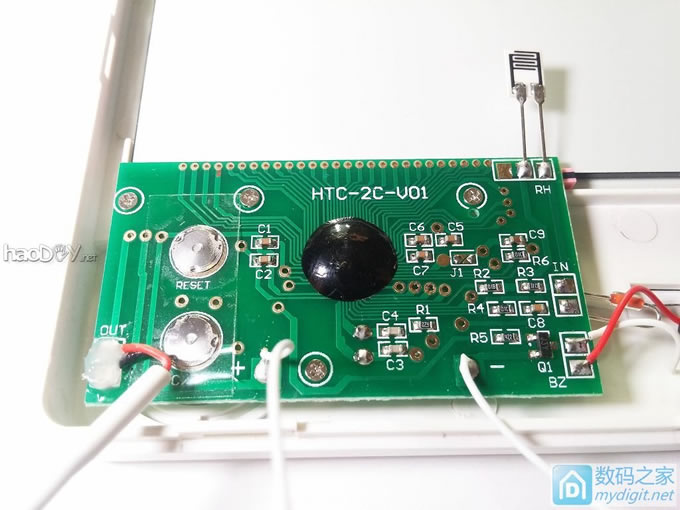

拆开看看 内部很简单 块小板子 下面那两个弹片按键是复位和温度单位切换
家用双探头数字温湿度计增加红外感应光控背光功能

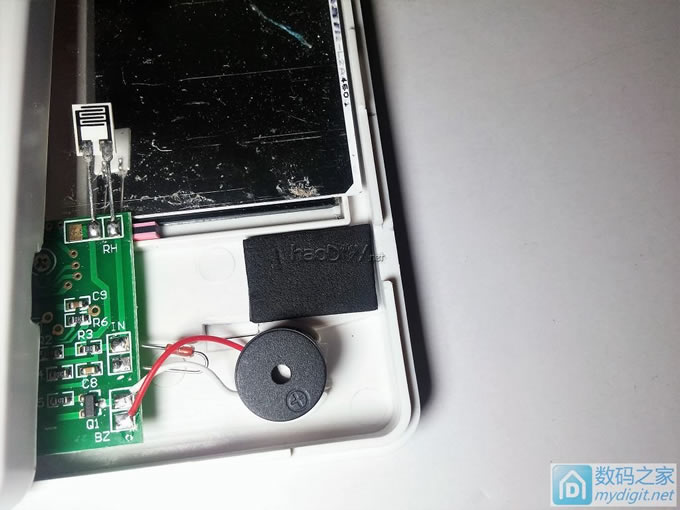

左面的白线是外部温度探头引线 中间的臭油块  白色陶瓷是湿度传感器  玻璃封装的是室内温度探头
家用双探头数字温湿度计增加红外感应光控背光功能


离近看看  贴片三级管是 呜鸣器驱动
家用双探头数字温湿度计增加红外感应光控背光功能

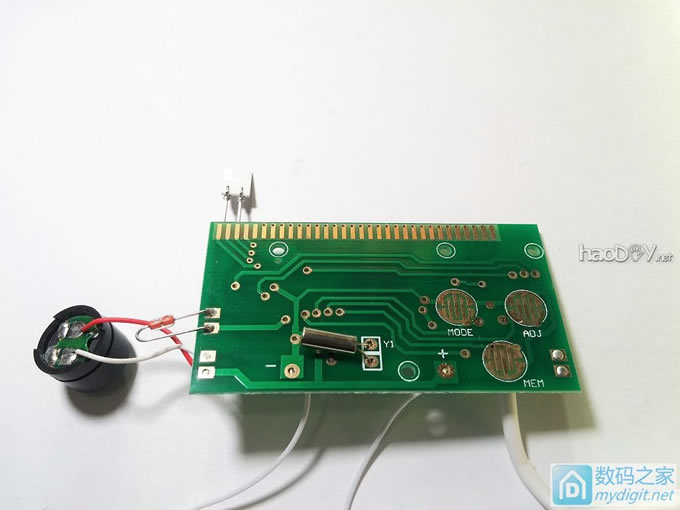

呜鸣器和晶振
家用双探头数字温湿度计增加红外感应光控背光功能

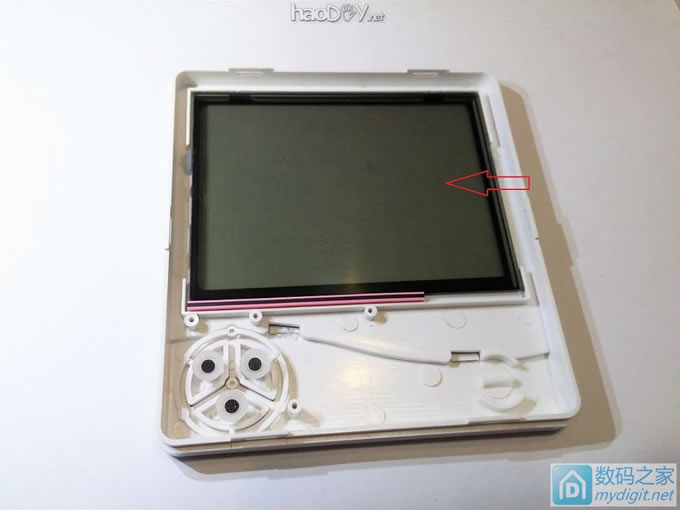

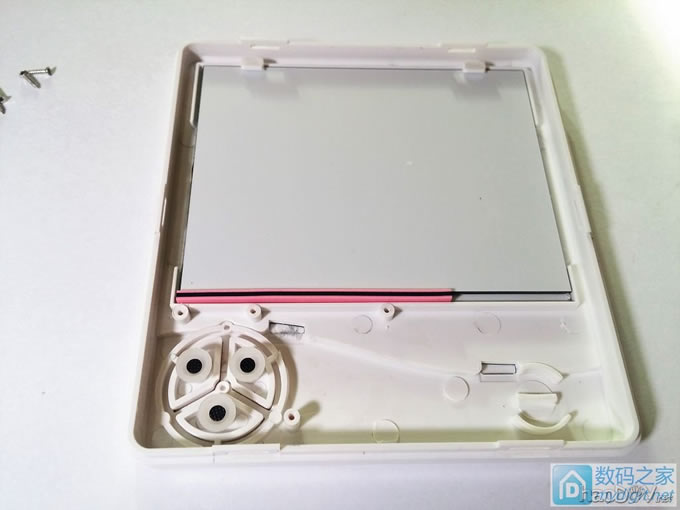

液晶 导电压条 按键
家用双探头数字温湿度计增加红外感应光控背光功能

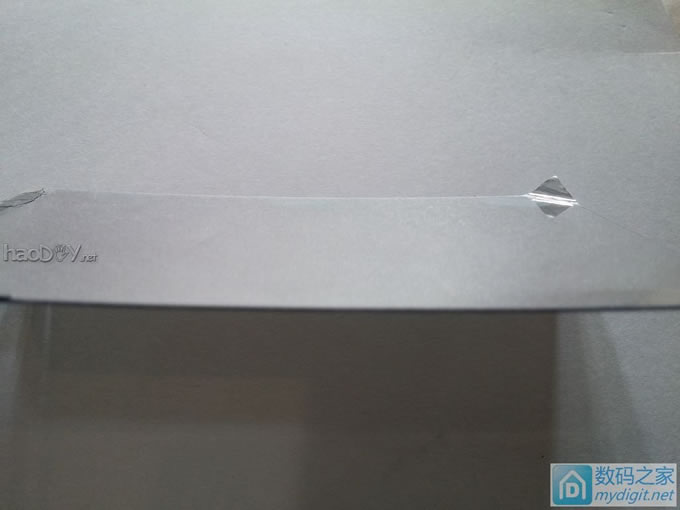

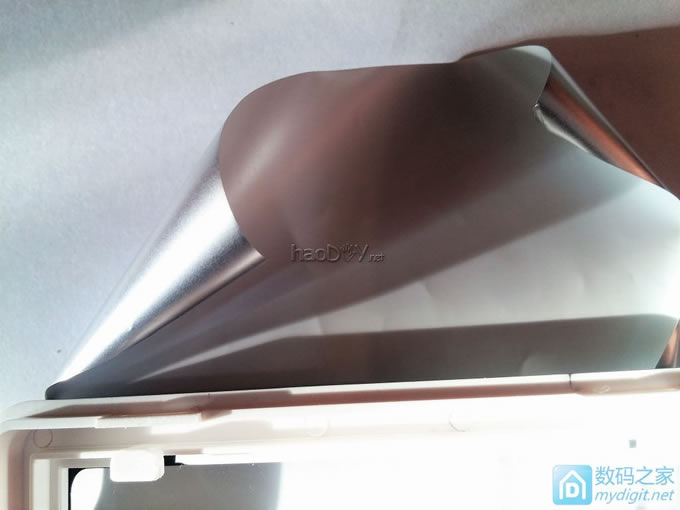

液晶 背面的反光纸不透光要加背光必须揭掉
家用双探头数字温湿度计增加红外感应光控背光功能

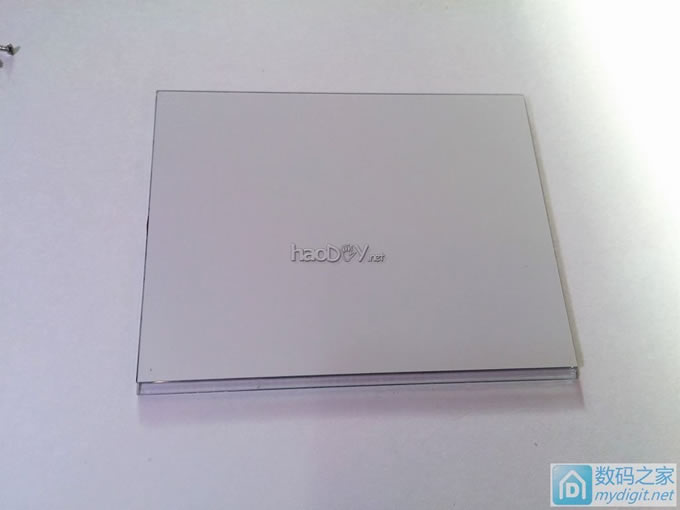

揭下来后
家用双探头数字温湿度计增加红外感应光控背光功能


家用双探头数字温湿度计增加红外感应光控背光功能

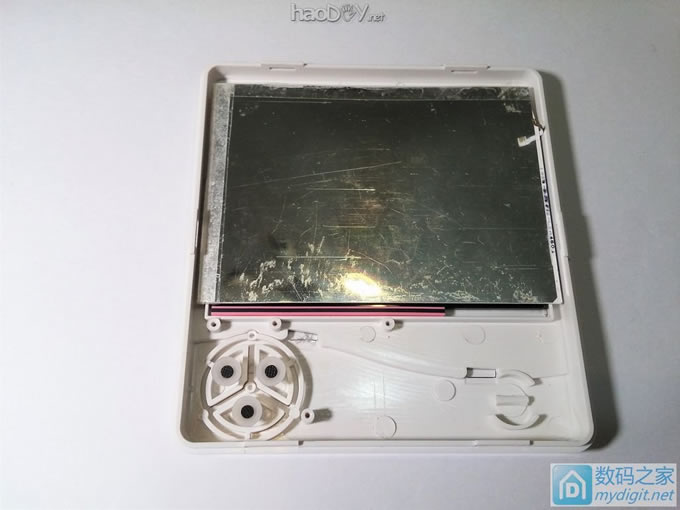

揭下后底偏光上一层牢固的胶,平时处理这个很容易,无水乙醇擦就可以了,这回这个费了劲了,任凭你擦还是泡纹丝不动
胶太厚了,最后无奈羊毛轮加乙醇磨 20分钟才完全去除 ,效果是这样的。
家用双探头数字温湿度计增加红外感应光控背光功能

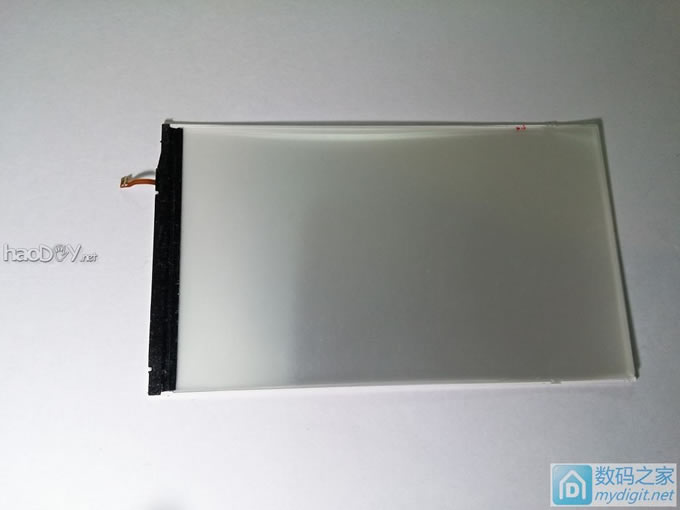

然后找了一台旧手机4.7寸的背光模组,宽度正好,有点长 很薄
家用双探头数字温湿度计增加红外感应光控背光功能


需要剪掉一些 里面包含底反光膜 漫反板 增亮膜 均光膜
家用双探头数字温湿度计增加红外感应光控背光功能

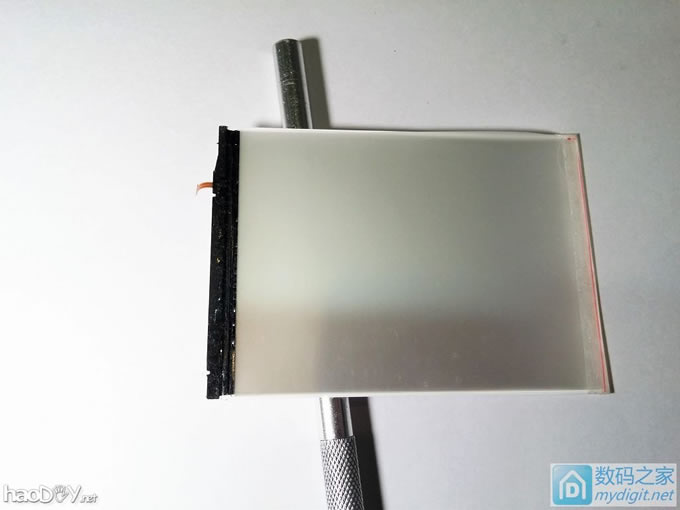

裁好后 左面的排线是led供电 里面10颗led串联 这个是麻烦事,最少30v左右的高压才能驱动
找了一台旧手机 一个六脚的专用 驱动芯片 通过测量分析电路原理已经画出来了 但是只能驱动19v以下
串联背光模组,超过就保护,并且芯片内部决定不可改变,这块屏的板子是好的,我不想破环 只好另
寻他路。
家用双探头数字温湿度计增加红外感应光控背光功能


楼下继续。。。图片较多请耐心等待
[ 此帖被qrut在2017-01-21 23:19重新编辑 ]

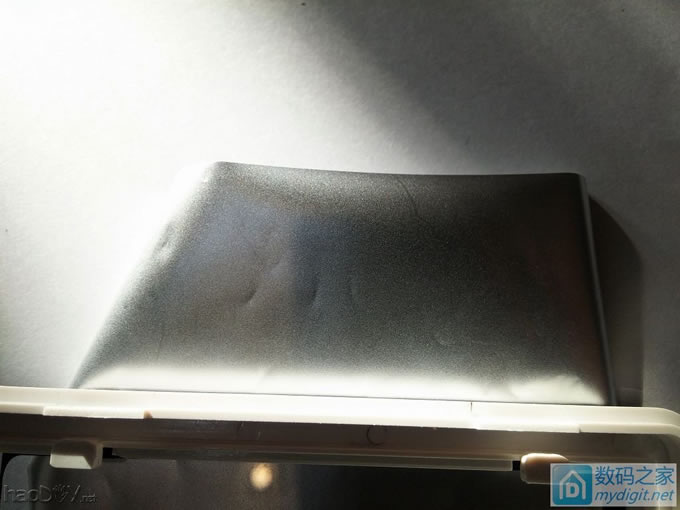

裁好背光模组贴到液晶背面
家用双探头数字温湿度计增加红外感应光控背光功能

由于增加背光耗电量大幅提升,需要改装锂电供电 4056的充电板 现成的很便宜

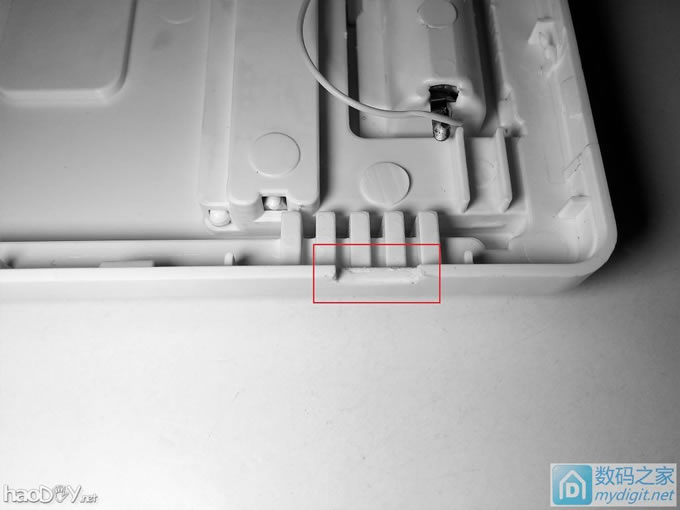

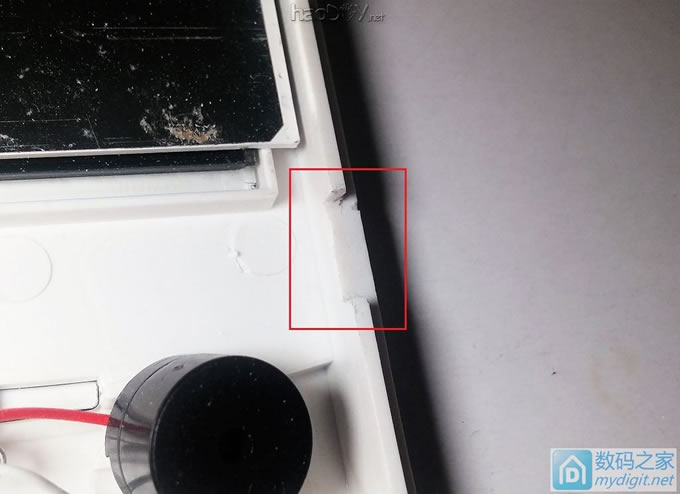

侧面开槽 以便放入usb接口
家用双探头数字温湿度计增加红外感应光控背光功能

这面也需要
家用双探头数字温湿度计增加红外感应光控背光功能

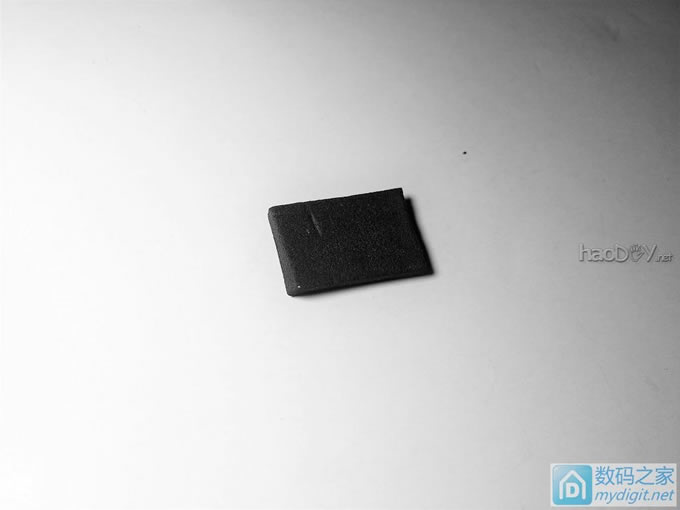

剪一块这个
家用双探头数字温湿度计增加红外感应光控背光功能

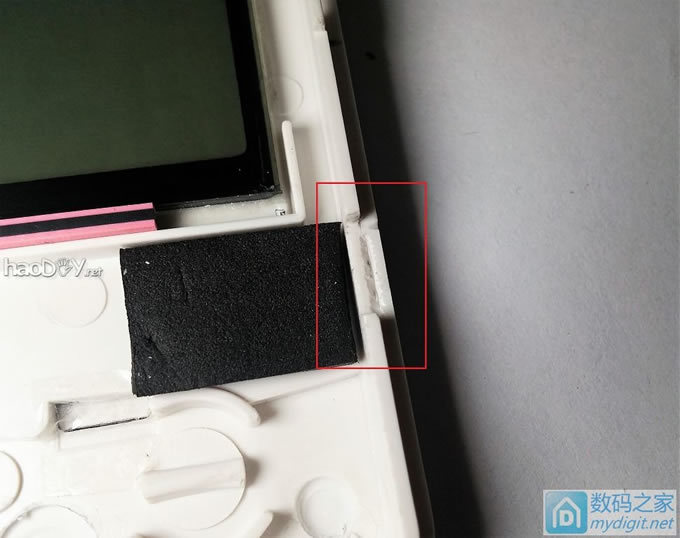

粘里面
家用双探头数字温湿度计增加红外感应光控背光功能

开槽部位 中段再开条缝 以便能嵌入micro usb 接口使其合上后盖后可以夹紧接口防止松动
家用双探头数字温湿度计增加红外感应光控背光功能

充电板 磨掉一些
家用双探头数字温湿度计增加红外感应光控背光功能

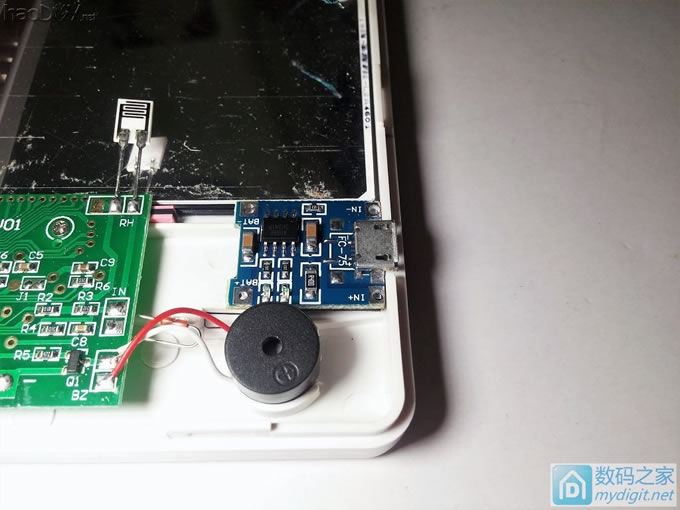

双面胶贴好
家用双探头数字温湿度计增加红外感应光控背光功能

由于锂电供电了 还需要一路4v转1.5v的电源 手底下找遍各种板子 就没能找到 一个合适的低功耗稳压ic
常规的三端稳压是不行的, 静态功耗ma级 对于这个 工作电流只有16ua的温度计来说 耗电太大了,又没有
类似6206a之类的 低功耗降压ic 静态电流只有8ua左右  不能为了这1毛钱的ic花10元的邮费,翻遍天找到

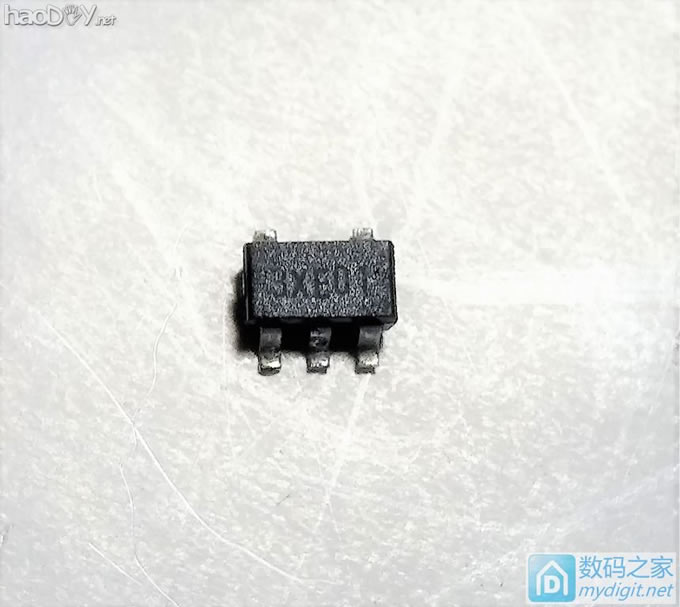

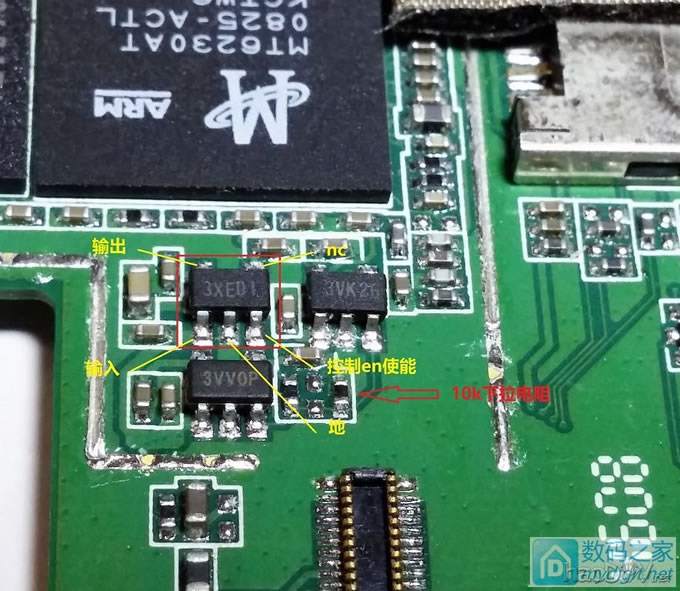

块儿旧手机板子 发现三颗5脚线性稳压ic 资料查不到 实测 找出管脚定义 如图 这类5脚稳压ic 管脚功能多数
这类排列   红色箭头是 en使能端的下拉电阻 通过测量为10k  推导出 使能端的输入电阻在k级别就可以了

家用双探头数字温湿度计增加红外感应光控背光功能


家用双探头数字温湿度计增加红外感应光控背光功能

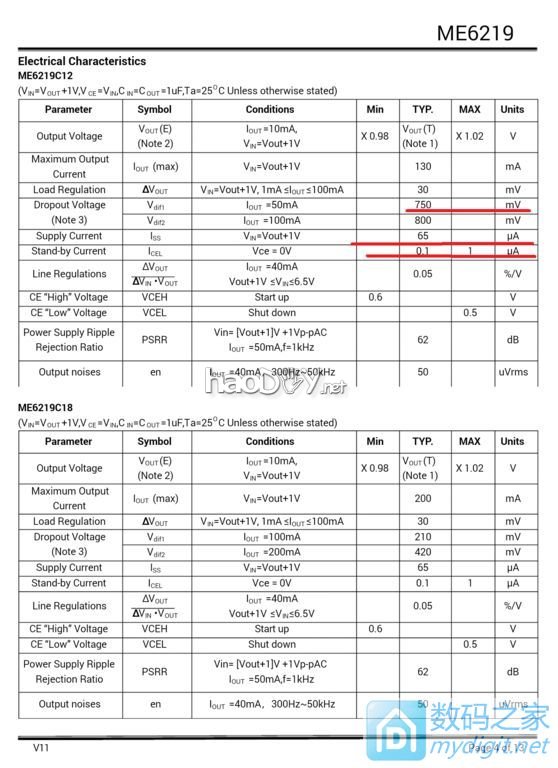

这张图是me6219的数据表,类似的5脚稳压ic 压差750mv 通态静态功耗65ua 和6206的8ua没法比 但也比较低了
关断状态只有0.2ua 但是我要求它一直工作着 所以无意义  我主板拆的这个5脚 性能是优于这个的 后面会说
家用双探头数字温湿度计增加红外感应光控背光功能


找个地方焊好
家用双探头数字温湿度计增加红外感应光控背光功能

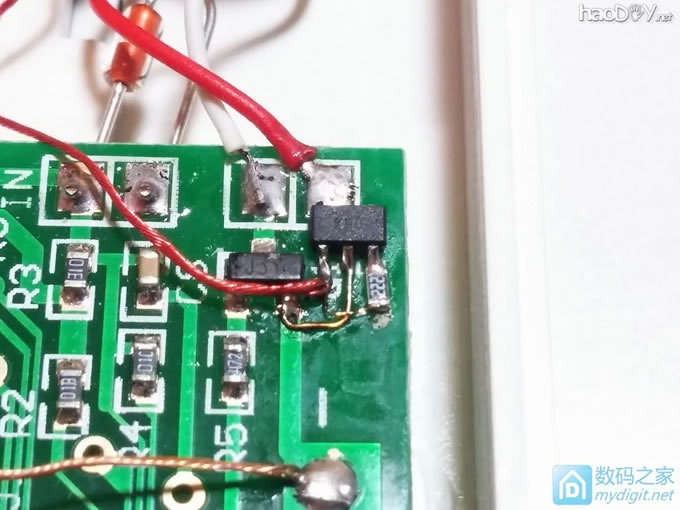

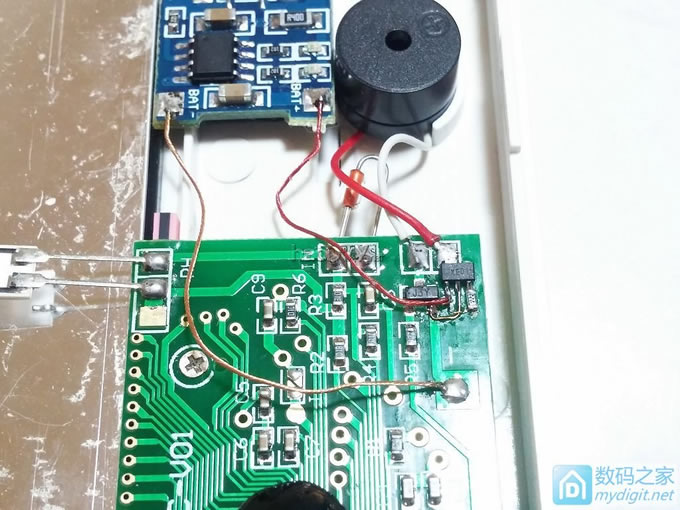

飞线的就是 就地取材 电阻用了一颗2.2k的 实测en脚电流紧0.2ua 和上表儿6219一样 但通态静态功耗是25ua 比me6219
要低  压差只要不到0.1v就行
家用双探头数字温湿度计增加红外感应光控背光功能

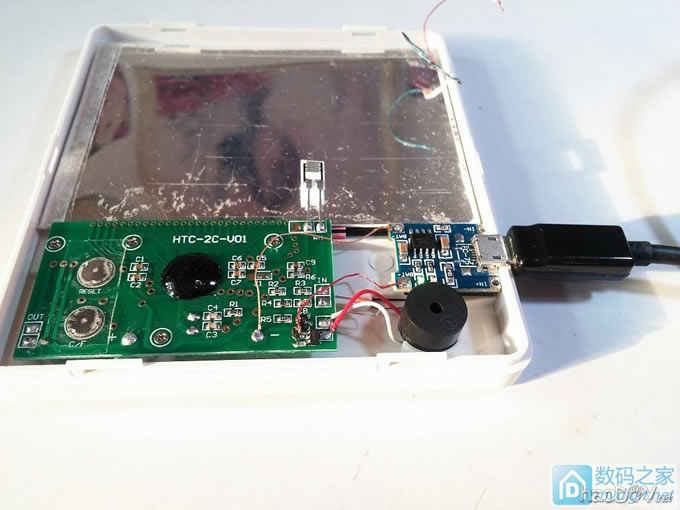

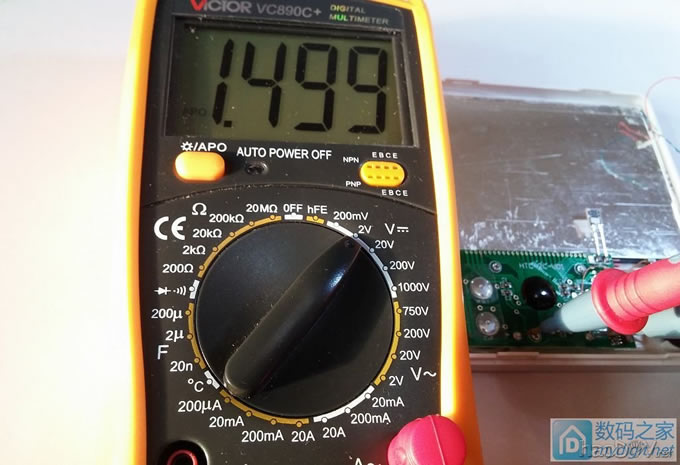

插充电器测测电压
家用双探头数字温湿度计增加红外感应光控背光功能

很精确  25ua+16ua的温度计功耗 耗电已经41ua了虽然不大 但是我想把背光没有点亮状态的静态电流控制在100ua以内
对后面的传感器 升压板 什么的提出了要求
家用双探头数字温湿度计增加红外感应光控背光功能


楼下继续。。。

1.5v供电和充电板ok了 需要 改造升压板了

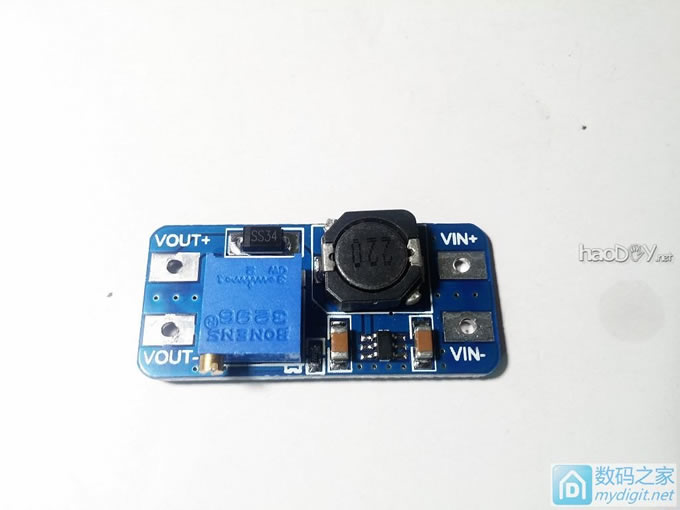

3608芯片的升压板  最大电流2a 30v  放这里有点大材小用 不过也没别的办法
手底下原件资源有限
家用双探头数字温湿度计增加红外感应光控背光功能

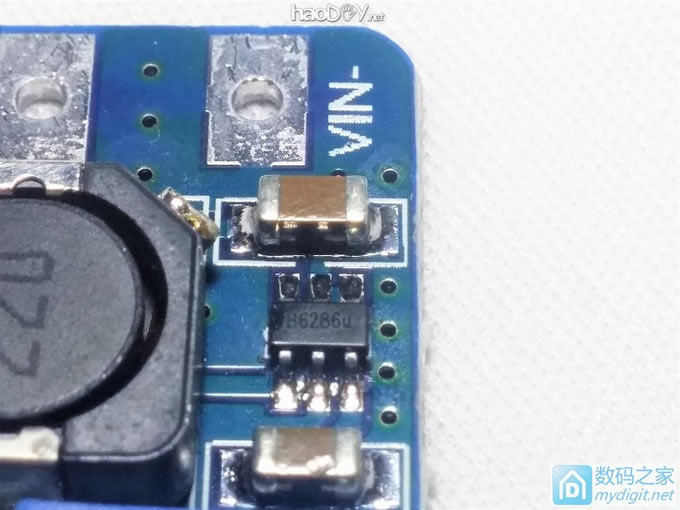

6脚的芯片 带控制脚 就是第四脚
家用双探头数字温湿度计增加红外感应光控背光功能
