【参赛】直流三波段四灯电子管收音机(2)_haoDIY_音响电子电脑科技DIY小制作发明

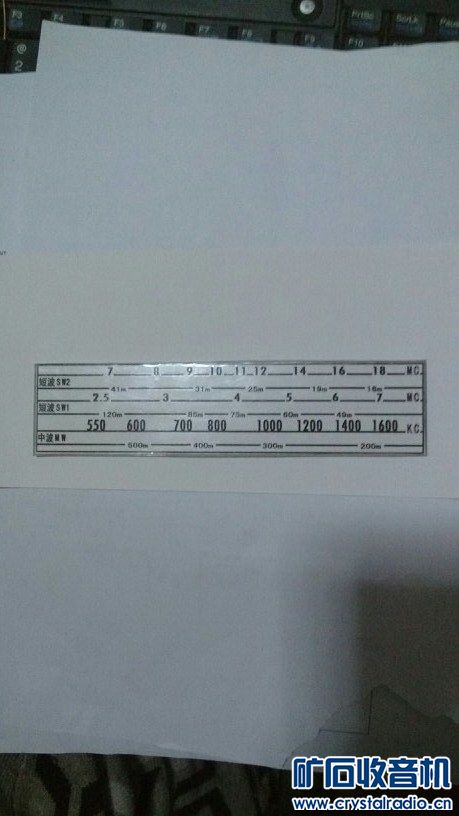

刻度盘

设计合适的支架将机芯固定到木盒内并用乳白胶固定，支架上采用螺丝桩固定以方便拆卸。

【参赛】直流三波段四灯电子管收音机

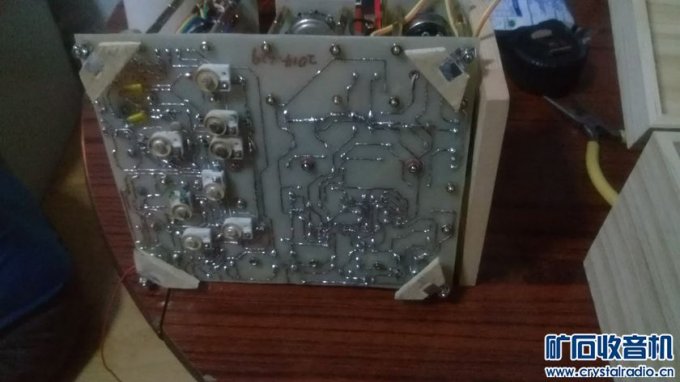

一个支架

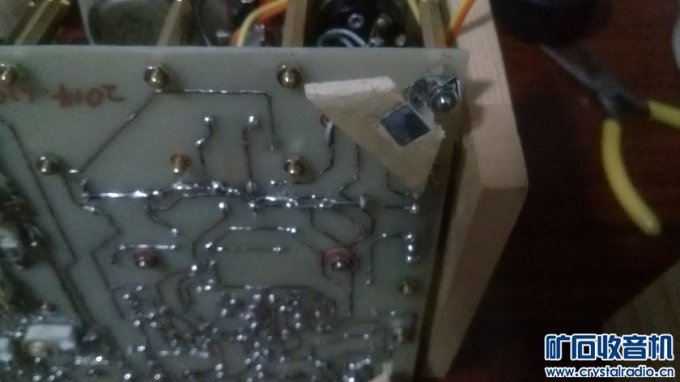

做好的底板支架

装入木盒内，尺寸恰好合适。
【参赛】直流三波段四灯电子管收音机

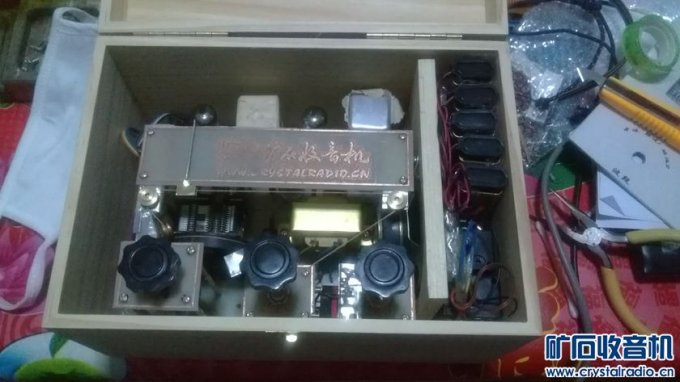

机芯装到木盒内部

设计制作盖板及盒盖内侧贴纸，方便指示操作及简单维修。

【参赛】直流三波段四灯电子管收音机

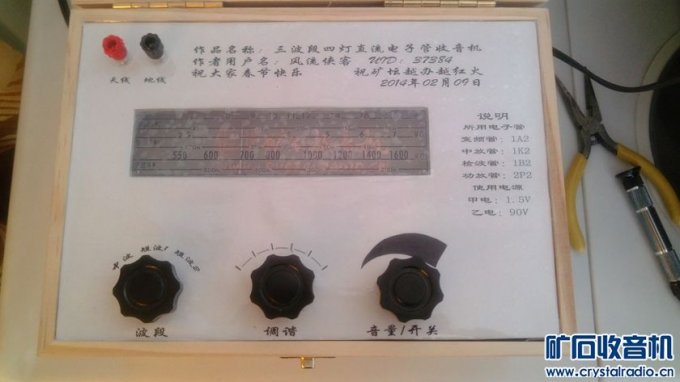

机器盖板

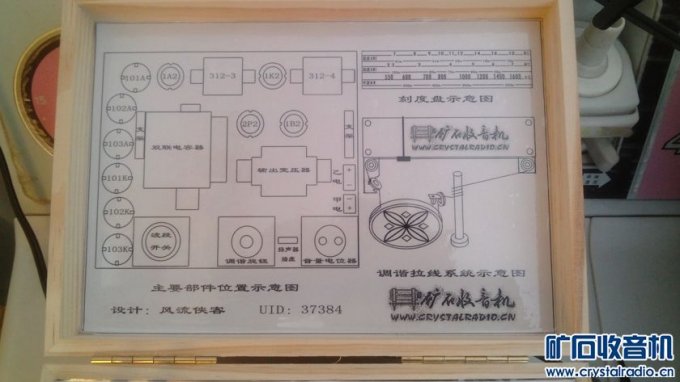

盒盖内指示图

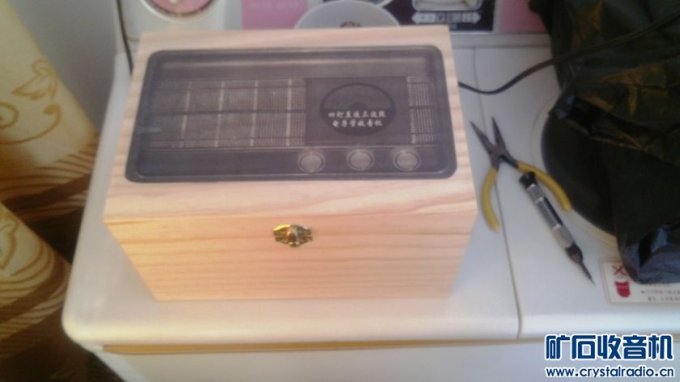

整机图，盒盖上贴一幅打印图片

【参赛】直流三波段四灯电子管收音机

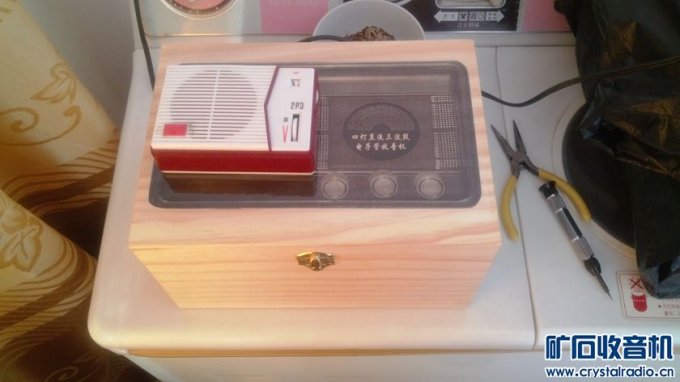

与德生2P3合影

现在城市无线电干扰较为严重，因此实际接收效果不甚理想，即使灵敏度较高的晶体管机也难以应对信号屏蔽及电磁干扰的共同影响。电子管机器虽然灵敏度低于晶体管机器或集成电路机器，但其特有的音质及机器本身的收藏价值仍使其保持着强劲的生命力。

实际测试视频稍后奉上

补充内容 (2014-2-13 23:28):
接收效果视频在8楼，短波段声音比较小。

补充内容 (2014-2-14 12:03):
http://v.youku.com/v_show/id_XNjcyNzU3NDQ0.html

新接收效果视频，改变天线放置方式测试，短波接收效果 (责任编辑：admin)
