6年前自制示波管电视机。(简陋型)

时间:2017-09-24 22:21来源:www.crystalradio.cn 作者:6p1p 点击:
6年前自制示波管电视机。(简陋型) ,矿石收音机论坛
2006年电视机的实验。实验的开始其实是从一台英国小型的示波器线路找到用一颗五极管EF91产生齿波线路简单就开始实验,开始是我用了一只示波管DG7-36这只管也是从大舅那里得到的香港无线电世界杂志里看到,然后在ebay买下示波管。(当时有工作做,有薪水). 这只管银幕是平面的3寸大,高压需要1500V,我只用1000V.我只用一个EF91做齿波震荡,示波管Y没有放大可以看到波形,那是很高心,就开始做电视机的念头,接下来又加了一个EF91做场震荡,用一只6BL8做视部放大,在用ECC81做视不输出,和同步分离给连个EF91. 开始是真不敢相信有图像显像在银幕,因为那是没有考虑视部放大需要宽频图像有点模糊。

加下来做的实验全部忘了。也没有记下什么线路。还真怀念那种青色电视荧幕。

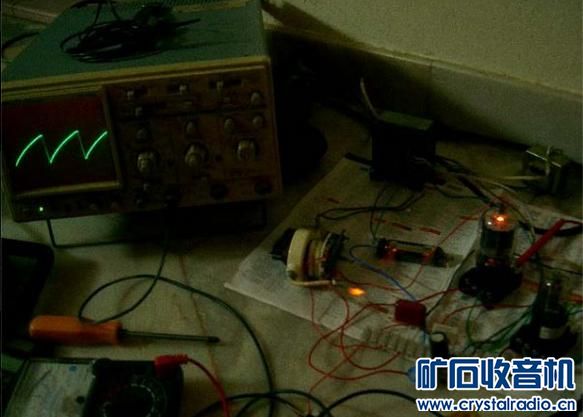

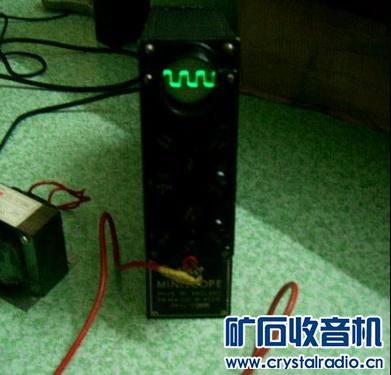

EF91齿波震荡是参考这个示波器的。后来太感激这个示波器,所以就用了几个月薪水买下差不多全坏的这个示波器,我也换了很多东西才修好。电源变压器烧了,电容器全部漏药。
6年前自制示波管电视机。(简陋型)

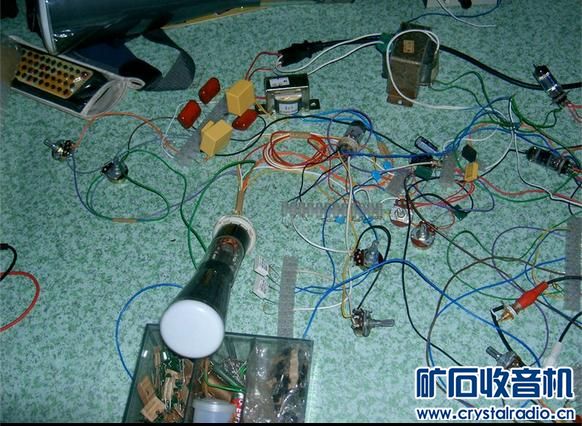

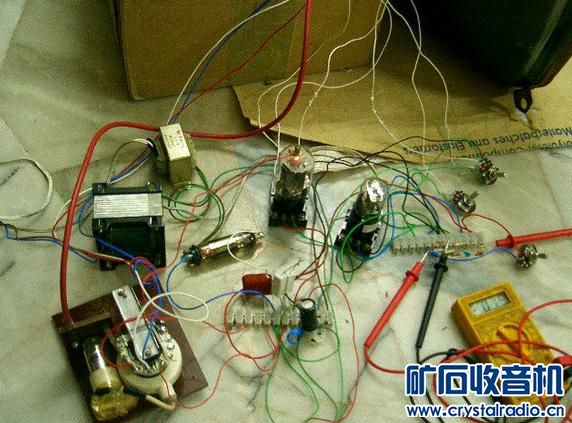

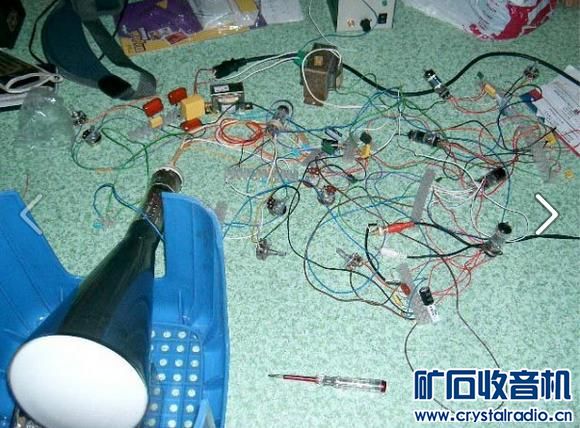

这个是第一个实验,EF91 两颗 , ECC81 一颗, 6BL8一颗, DG7-36示波器。
6年前自制示波管电视机。(简陋型)

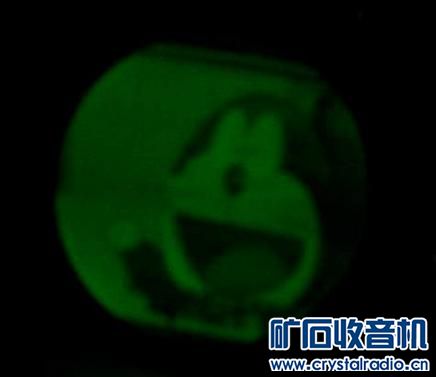

从这个电视显示的小叮当卡通。
6年前自制示波管电视机。(简陋型)

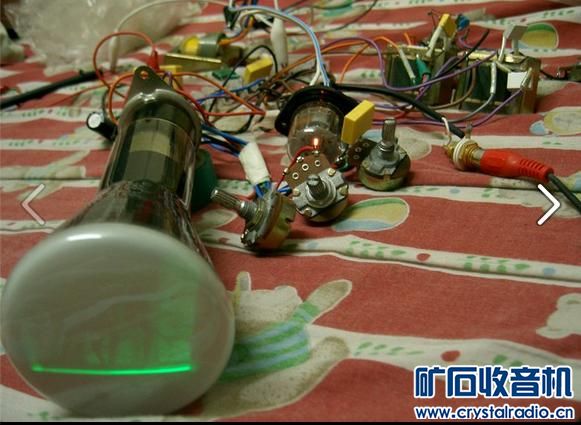

经过改善,换上2AP1 (好像5SJ38)1.5寸小银幕
6年前自制示波管电视机。(简陋型)

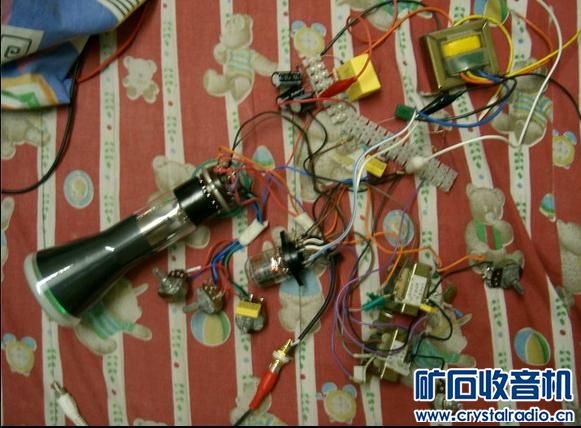

装上拜托妹妹从美国帮我买的黑白示波管5BP4(超贵几个月的薪资又要省吃省喝)
6年前自制示波管电视机。(简陋型)

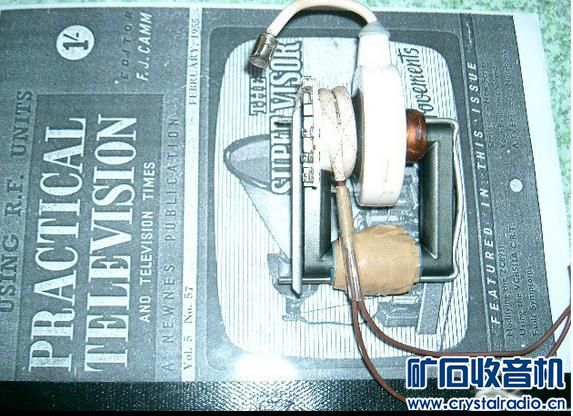

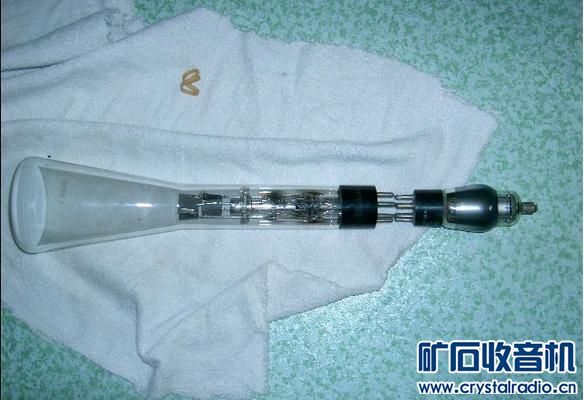

早期示波管906 没有喷碳
6年前自制示波管电视机。(简陋型)

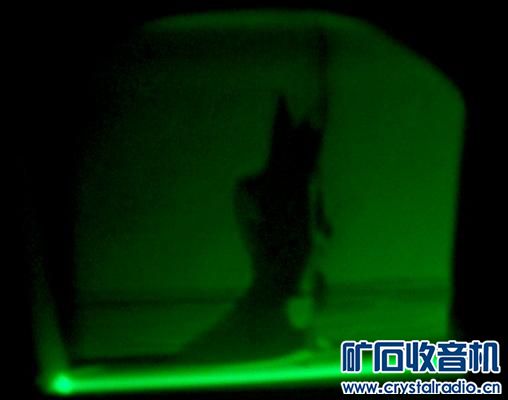

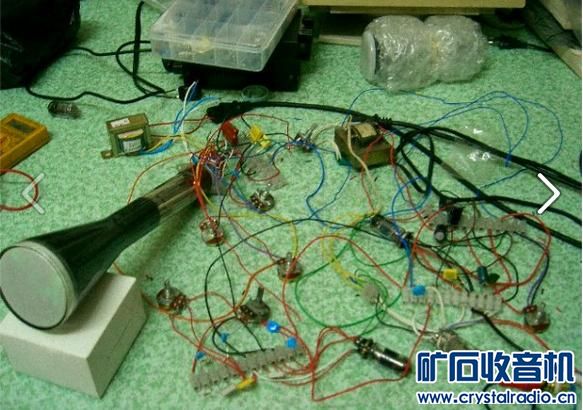

单管电视机,这个效果不是很好,可能太简陋了。
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)



补充内容 (2012-5-22 18:49):
视频
-----------
早期使用1000V低压示波管比较暗,加上视频放大管频不够宽。示波管DG7-36
http://v.youku.com/v_show/id_XNDAwNjM4MTQ0.html
第2次的实验, 提高了电压1500V , 示波管是 DG7-36
http://v.youku.com/v_show/id_XNDAwNjM0Nzg4.html

补充内容 (2012-5-22 18:59):
http://v.youku.com/v_show/id_XNDAwNjQ0ODQw.html

补充内容 (2012-5-22 19:21):
http://v.youku.com/v_show/id_XNDAwNjUyNTc2.html

单管电视
http://v.youku.com/v_show/id_XNDAwNjUzODA4.html

示波管的高压是看型号而定, 比如,8SJ31J大约需要1500V ,3SJ1J 250V-500V左右 ,5SJ38J ,500V左右,7SJ33J,500V左右,(这些我没有试过,除了8SJ31J)。 外国型号, DG7-36 ,3WP1, 3BP1,3RP1都是1500V, 5BP1,5BP4是1500-2000V, 2AP1 是500V, 913 或DH3-91或者1CP1 是250V-500V ,DG7-32 是500V  , 2BP1 是500V-1000V

本人试过
DG7-32
DG7-36
2AP1
913
5BP1/5BP4
3BP1/8SJ31J
8SJ31D (昨天试了,在示波器325,光线比较暗,会发出白光和移动时发出蓝灰光)
DH3-91

上边的图里,就有5BP1 ,比较大荧幕的, 2AP1 最少银幕的。 平面的是DG7-36, 单管的是用DG7-32

本人试过,DG7-36需要1500V,我只用1000V来点亮,除了银幕比较暗以为,还有些好处,扫描电压不需要那么高就可以扫玩全部银幕。荧幕的安亮也比较明显。坏处就是必须在比较按的房间才能看清楚。

我也实验电视机用偏转线圈的。可是没有完成只有点亮罢了。

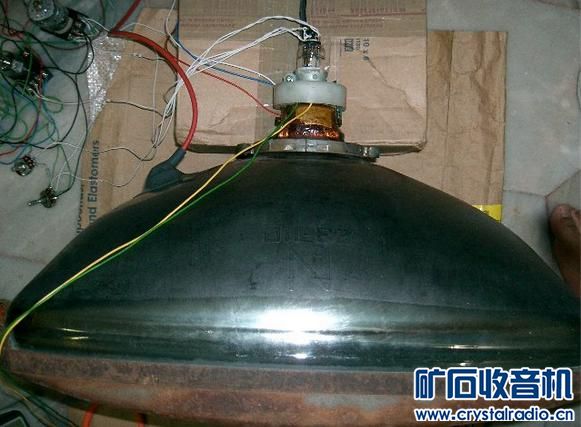

590UB4 黑白20寸左右显像管 ,需要16000-18000V (我是了在18KV左右)
5AXP4 黑白圆形5寸显像管 需要14000V (我试了在6KV 都亮了)
12KDY31 青色就电脑显像管 12寸 参数不详(我试了在6KV 也可以工作)

5FP7 圆形5寸雷达管显像管 需6KV (试了失败了,管子里出火花应该是漏气了,就买了一个13SS31D还没试过)

我找了我的旧相片,有一些有留下的

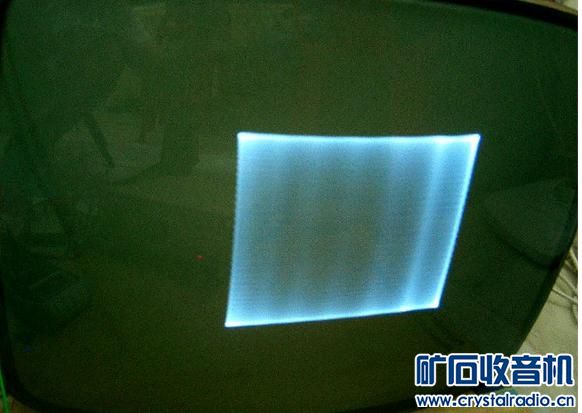

590UB4 显像管的实验
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)
6年前自制示波管电视机。(简陋型)

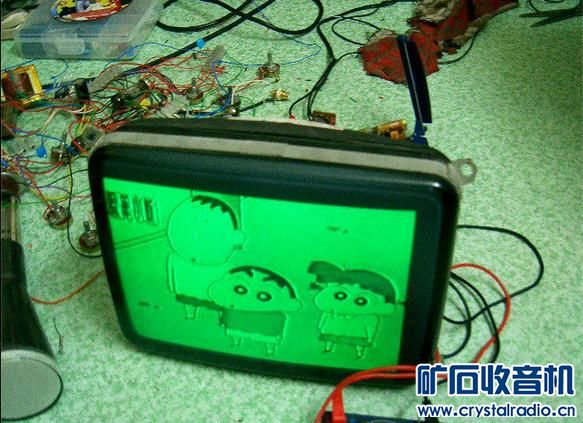

12KDY31
6年前自制示波管电视机。(简陋型)

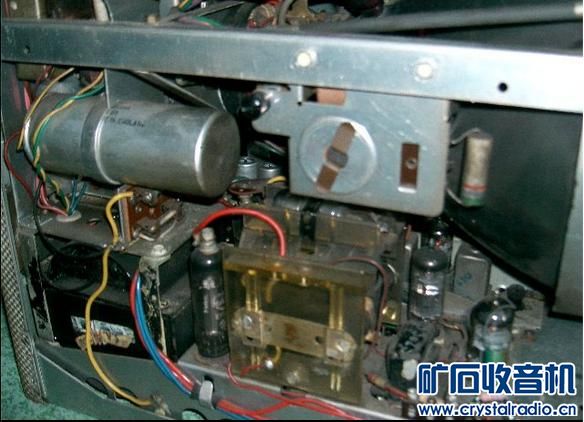

ECKO TMB272 英国电视机 ,之前拜托英国朋友在ebay买的,整整或了3-4个月的薪水买的。
6年前自制示波管电视机。(简陋型)

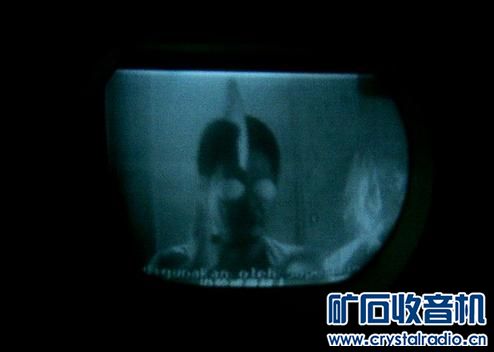

里面播放的是周星驰咸蛋超人 这台电视是405线的我把行震荡占时跳高了来播放625影片。
