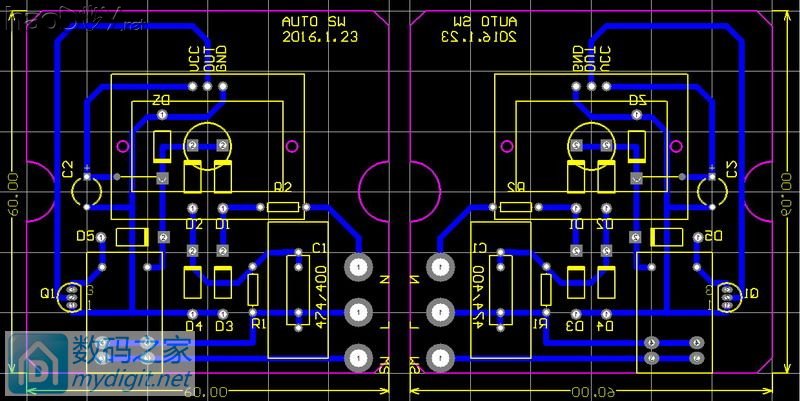

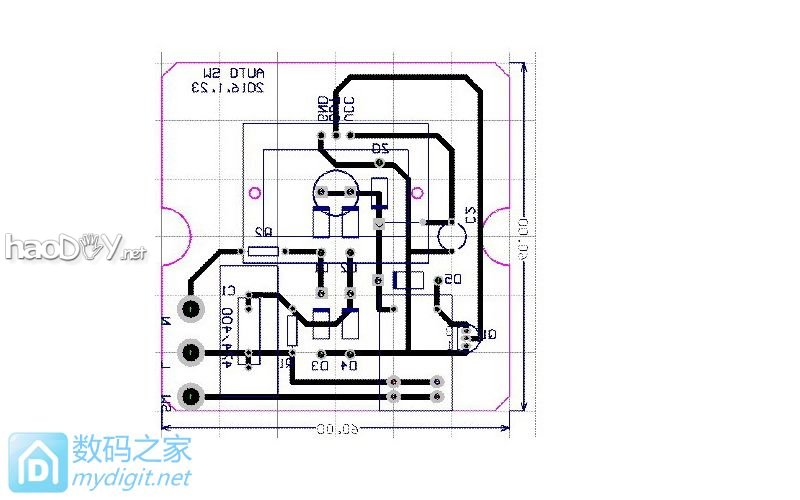

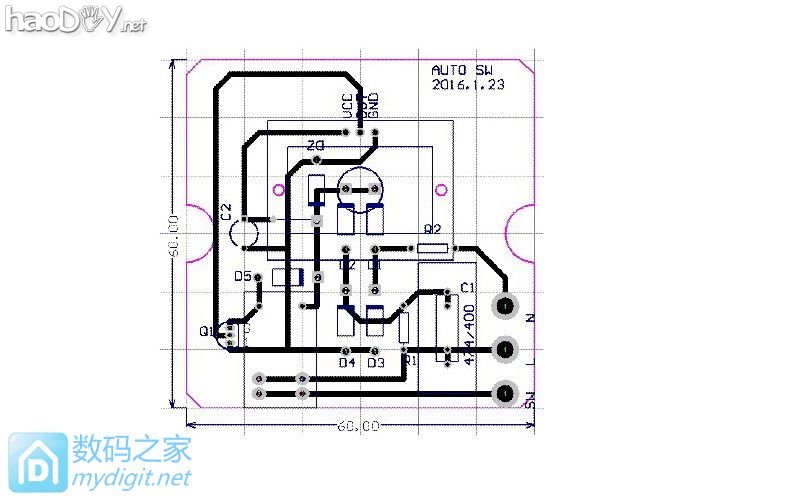

自从DIY了待机零功耗的延时开关后，感觉方便了不少。 需要的请参考http://bbs.mydigit.cn/read.php?tid=1577209 又看到X宝有人体热释电红外感应模块卖，关键还不贵。 这个之前可是高大上的自动控制组件，现在已经白菜价了。 就萌发了DIY自动开关的念头。 设计图。考虑到准备手刻板，尽量走直线，间距按2.5mm

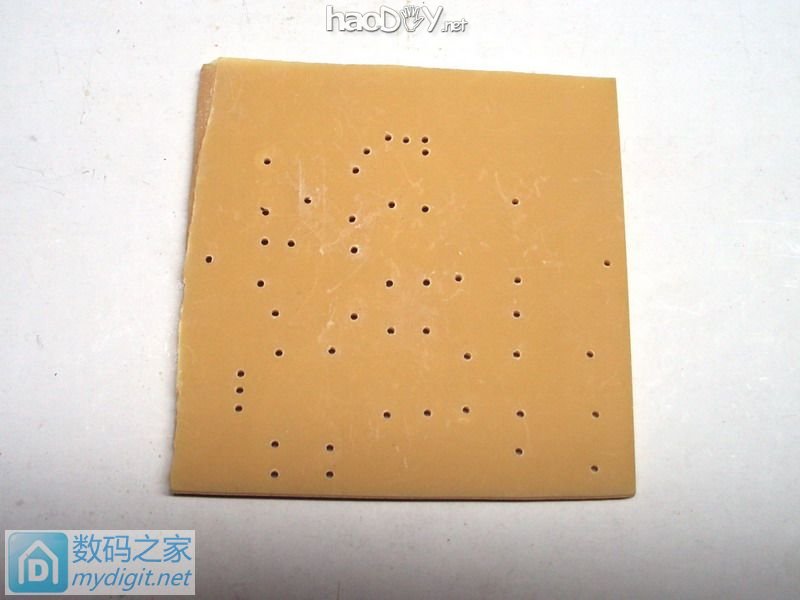

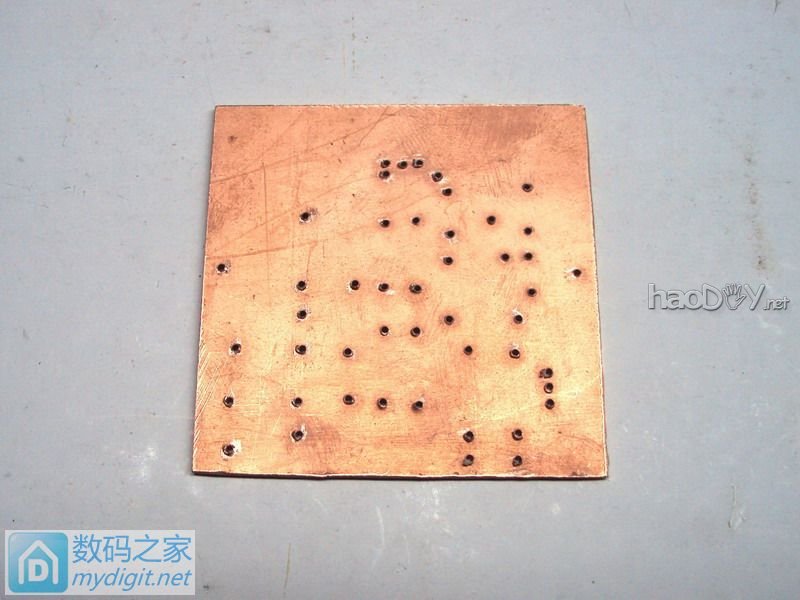

准备开始，先钻孔定位

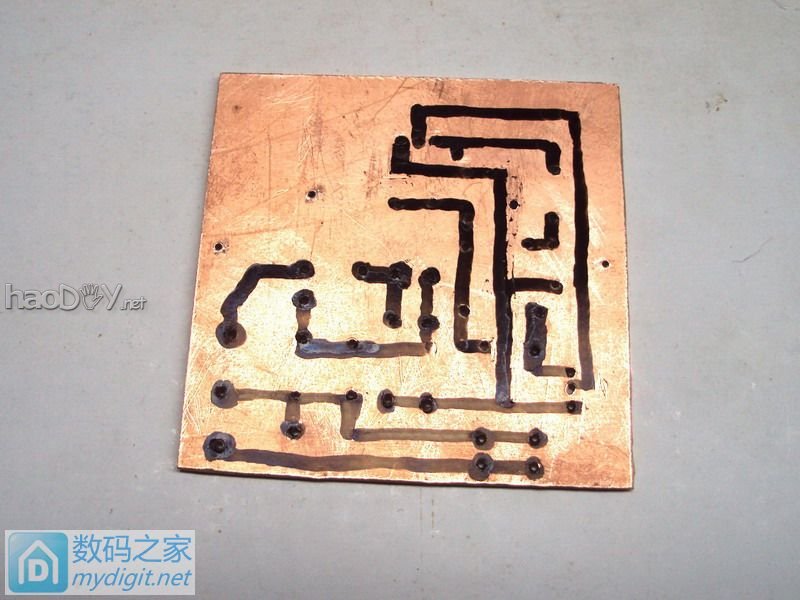

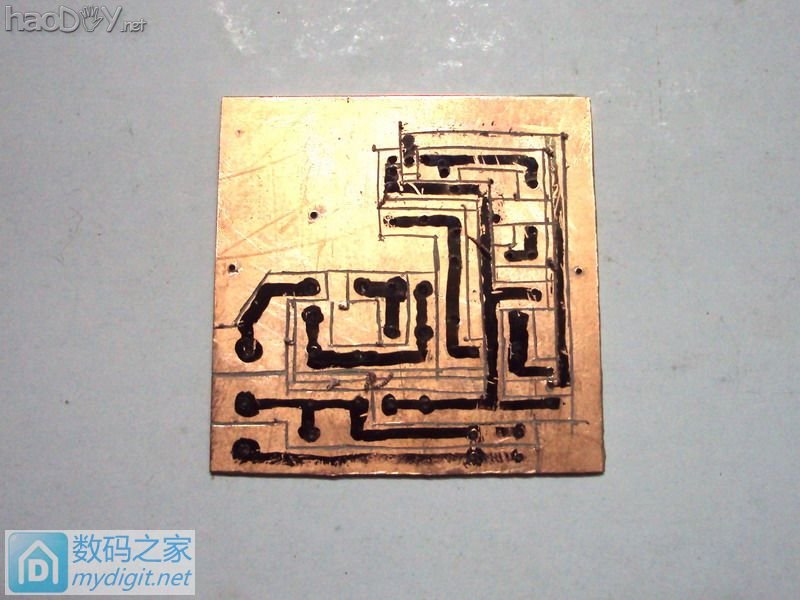

再依图描线
人肉雕刻机开动

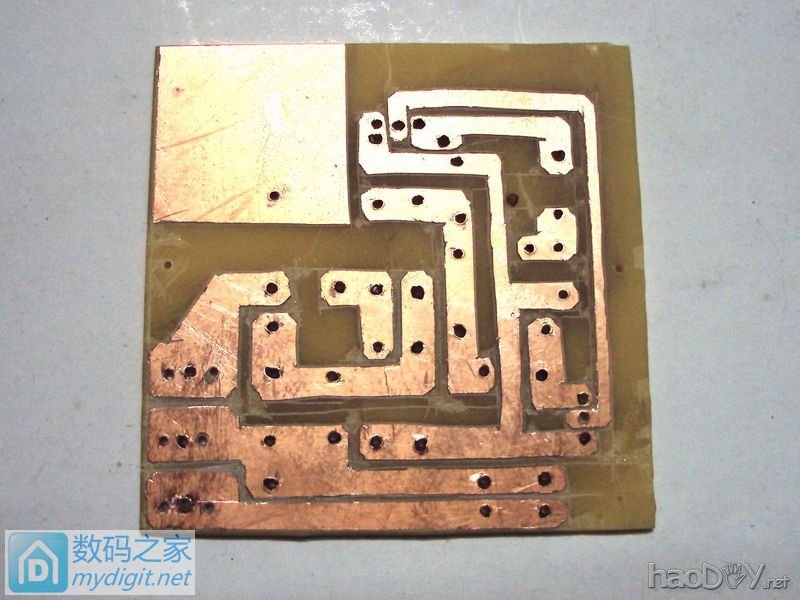

一阵紧张刺激。PCB雏形初现

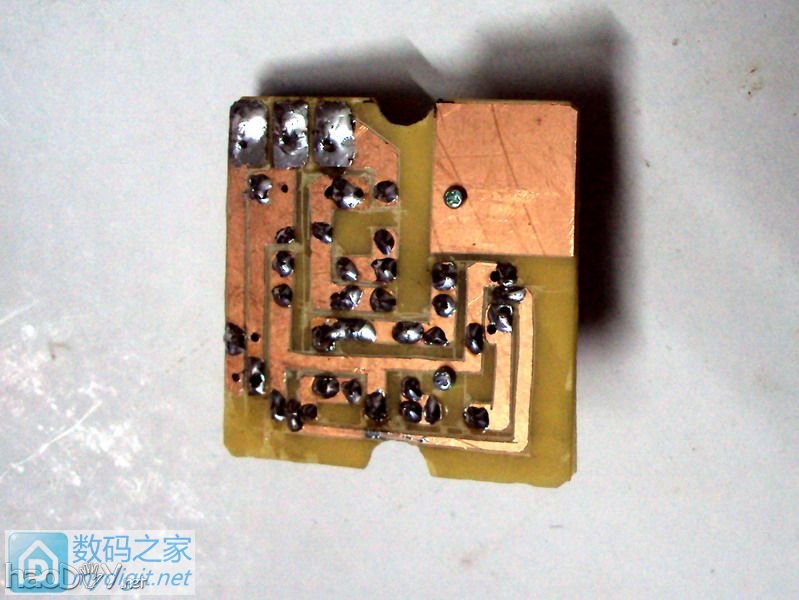

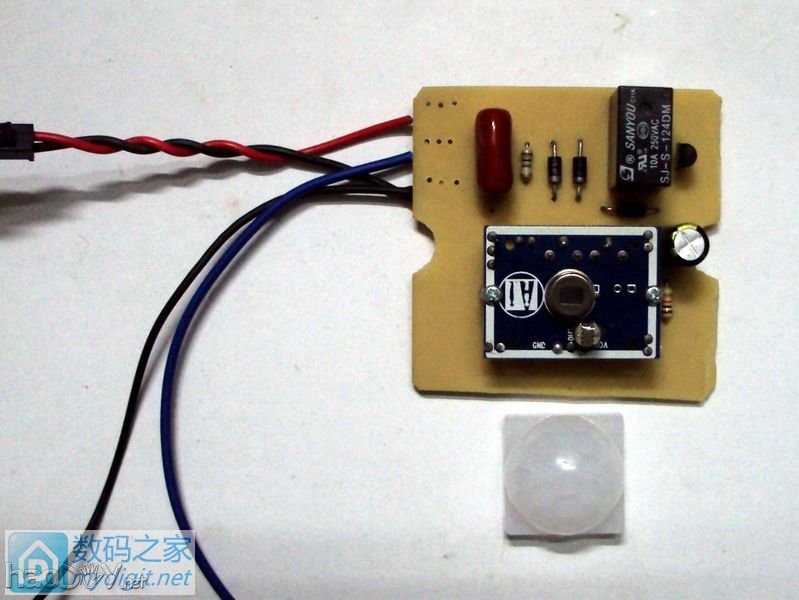

焊上零件、光敏电阻.........

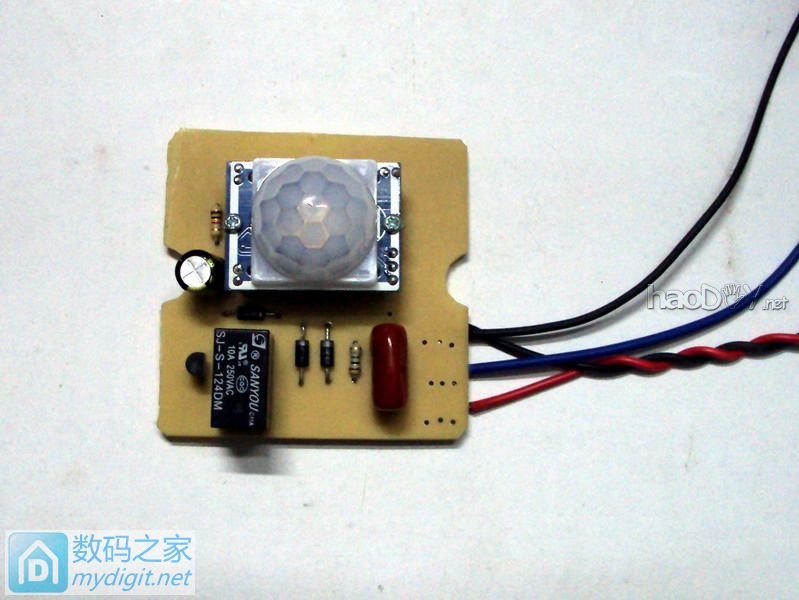

检查、试机，功能符合预期。

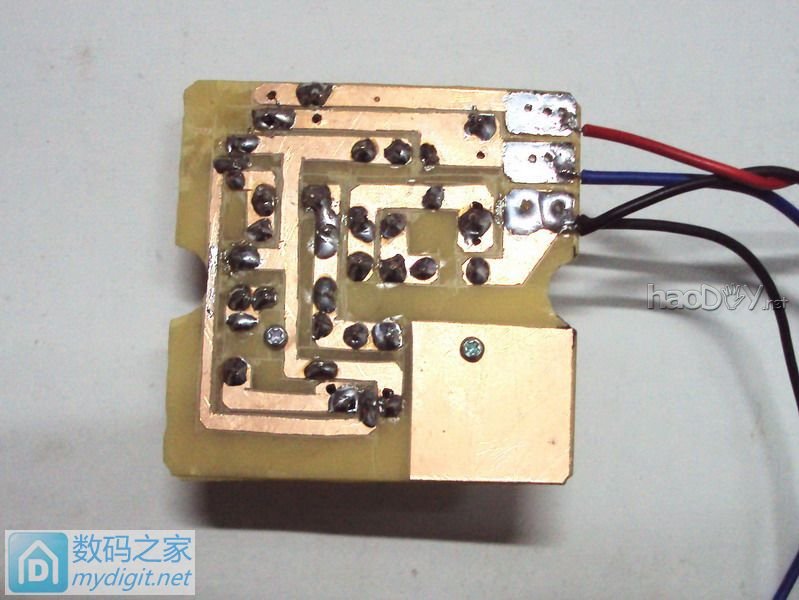

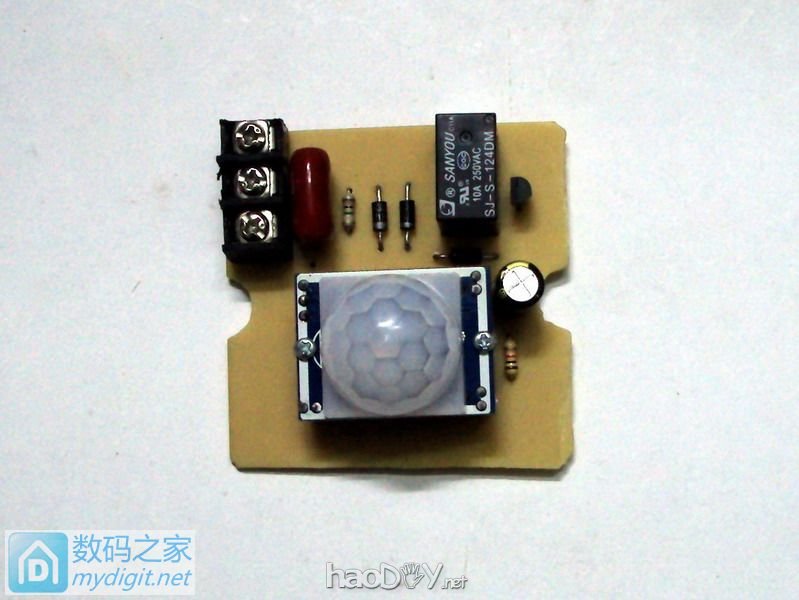

换上接线柱

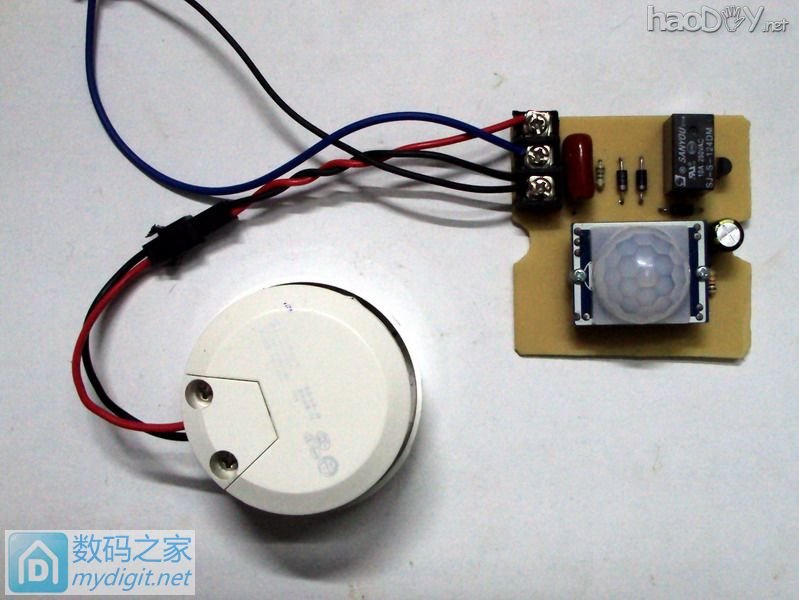

接上线再试，OK

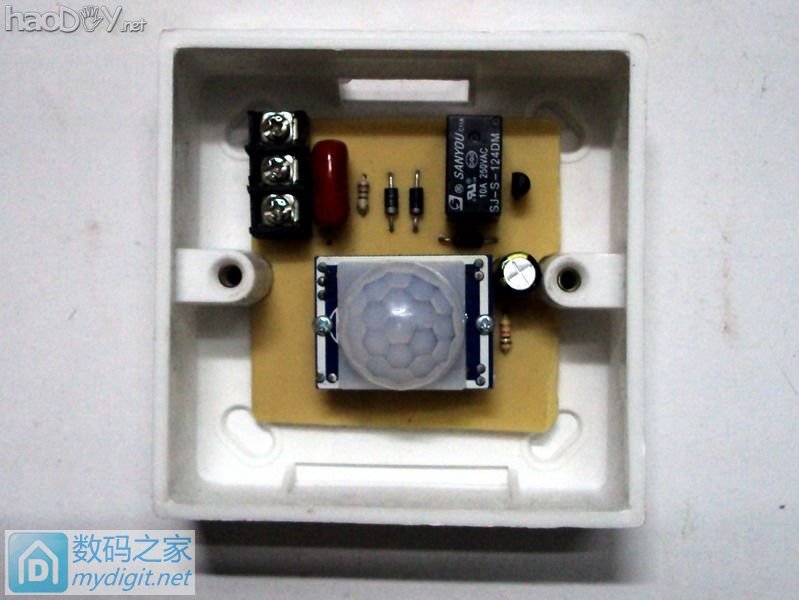

试装到底盒里

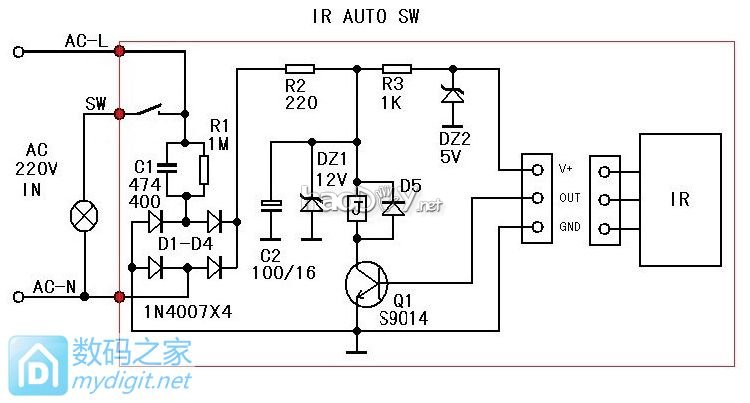

安装投入使用。自从有了这个，再也不用摸黑找开关了。 END 欢迎探讨 原理图漏掉了，补上
