DIY个车载电动工具充电器

时间:2021-05-18 12:03来源:www.mydigit.cn 作者:oliveren 点击:
准备把电动工具放车里点,方便出去的时候使用,但充电是个问题。搜索万能宝发现有自动升降压恒流恒压电源模块,5.5-30V输入,0.5-30V输出,尺寸小巧,长*宽*高66*48*21mm ,车上用正合适,就准备用这个做个充电器。而且这个还可以调节电流电压,给不同的电压

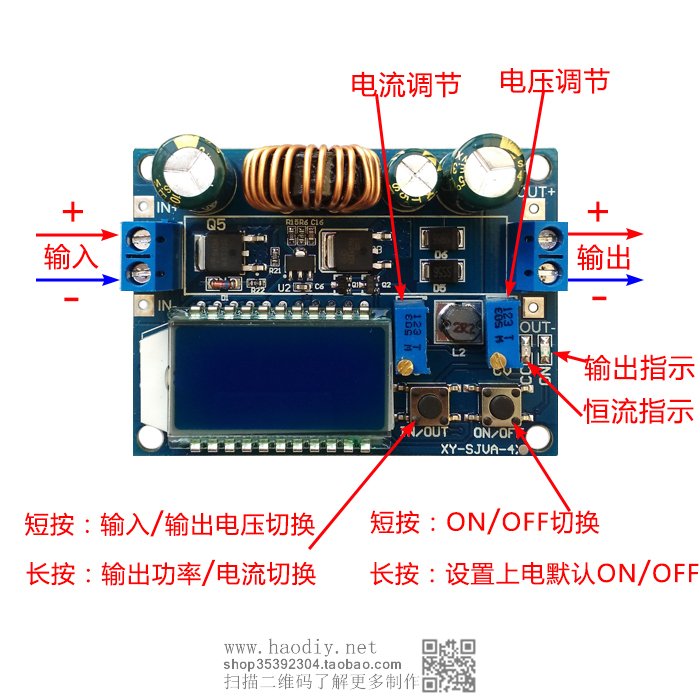

准备把电动工具放车里点,方便出去的时候使用,但充电是个问题。搜索万能宝发现有自动升降压恒流恒压电源模块,5.5-30V输入,0.5-30V输出,尺寸小巧,长*宽*高  66*48*21mm ,车上用正合适,就准备用这个做个充电器。而且这个还可以调节电流电压,给不同的电压的电池包充电。
DIY个车载电动工具充电器
这个是包邮的,顺便也花时间看了卖家的其他小东西,结果结算的时候卖家还坚持要收运费,有点不爽。

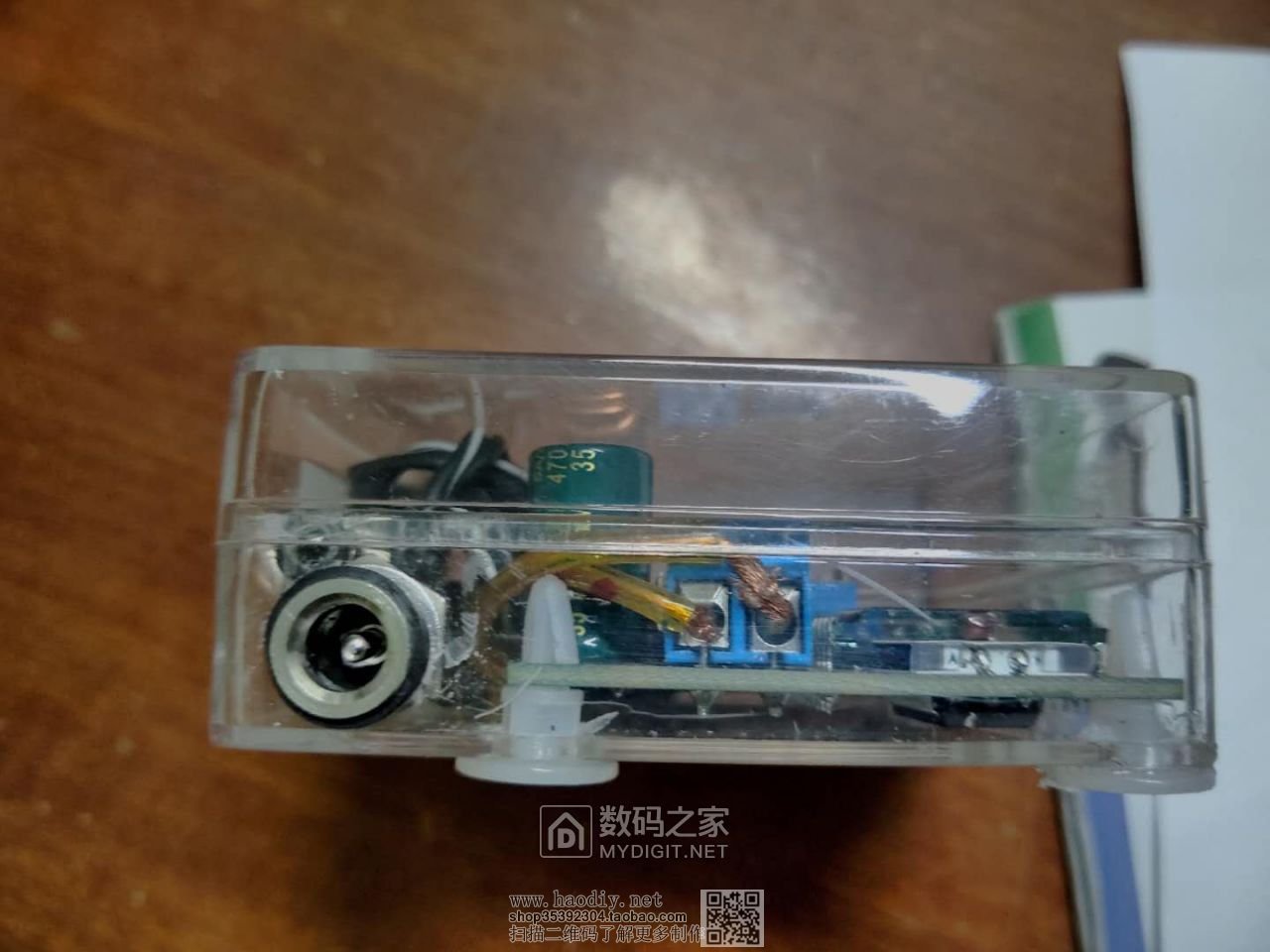

侧面打孔,DC座用作输入。
DIY个车载电动工具充电器

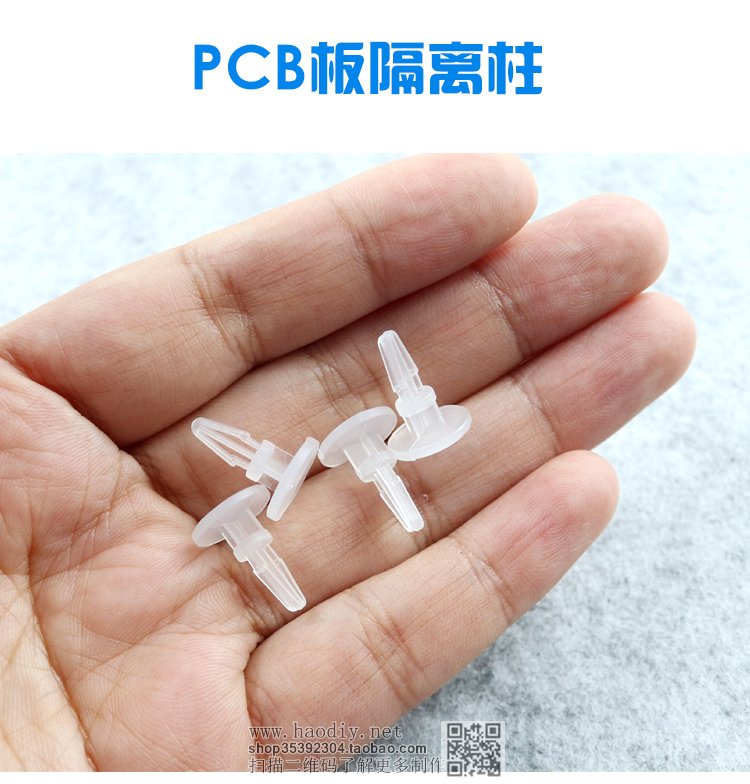

底部打四个孔,使用主板隔离柱固定电路板,
DIY个车载电动工具充电器
DIY个车载电动工具充电器

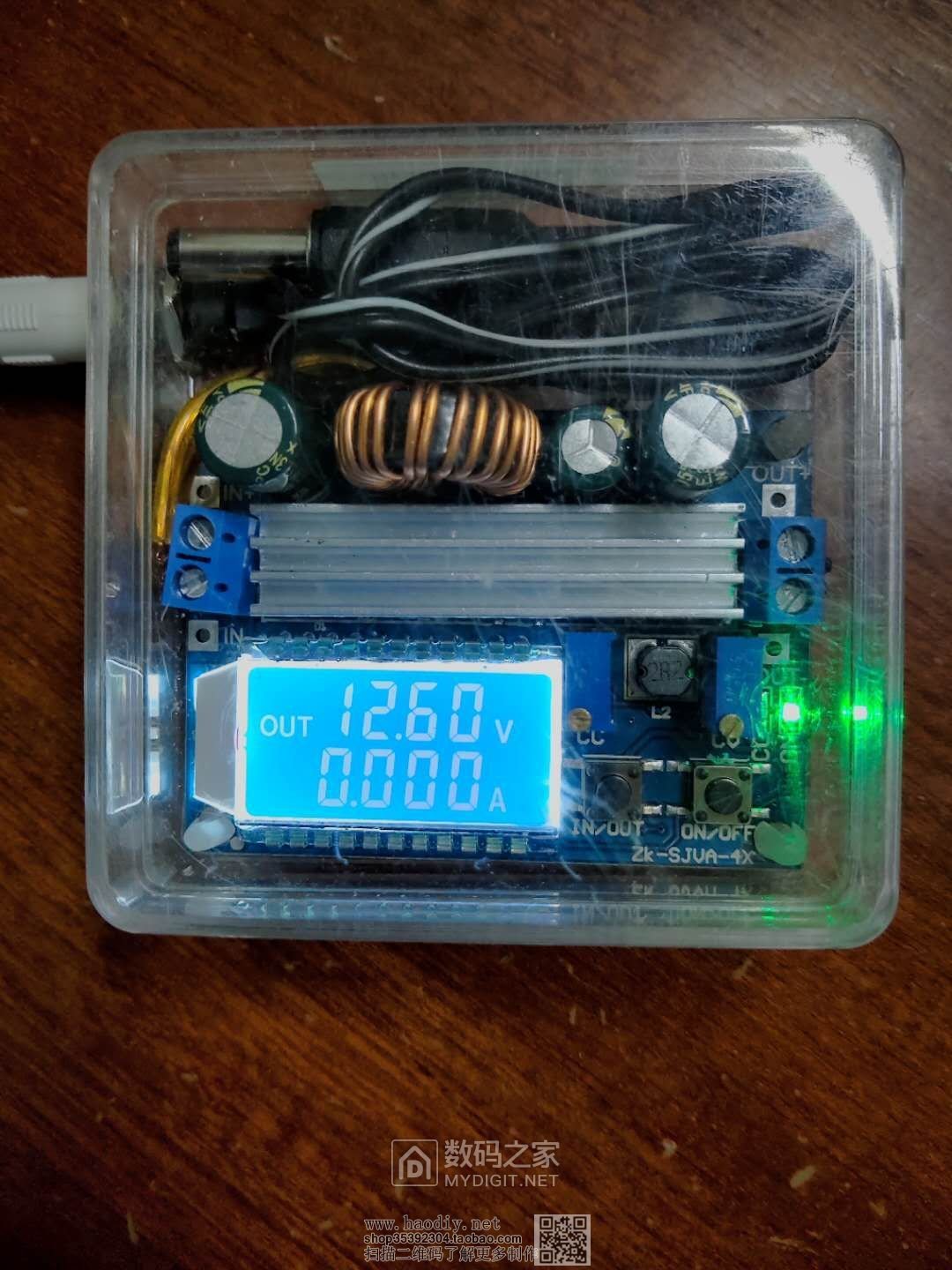

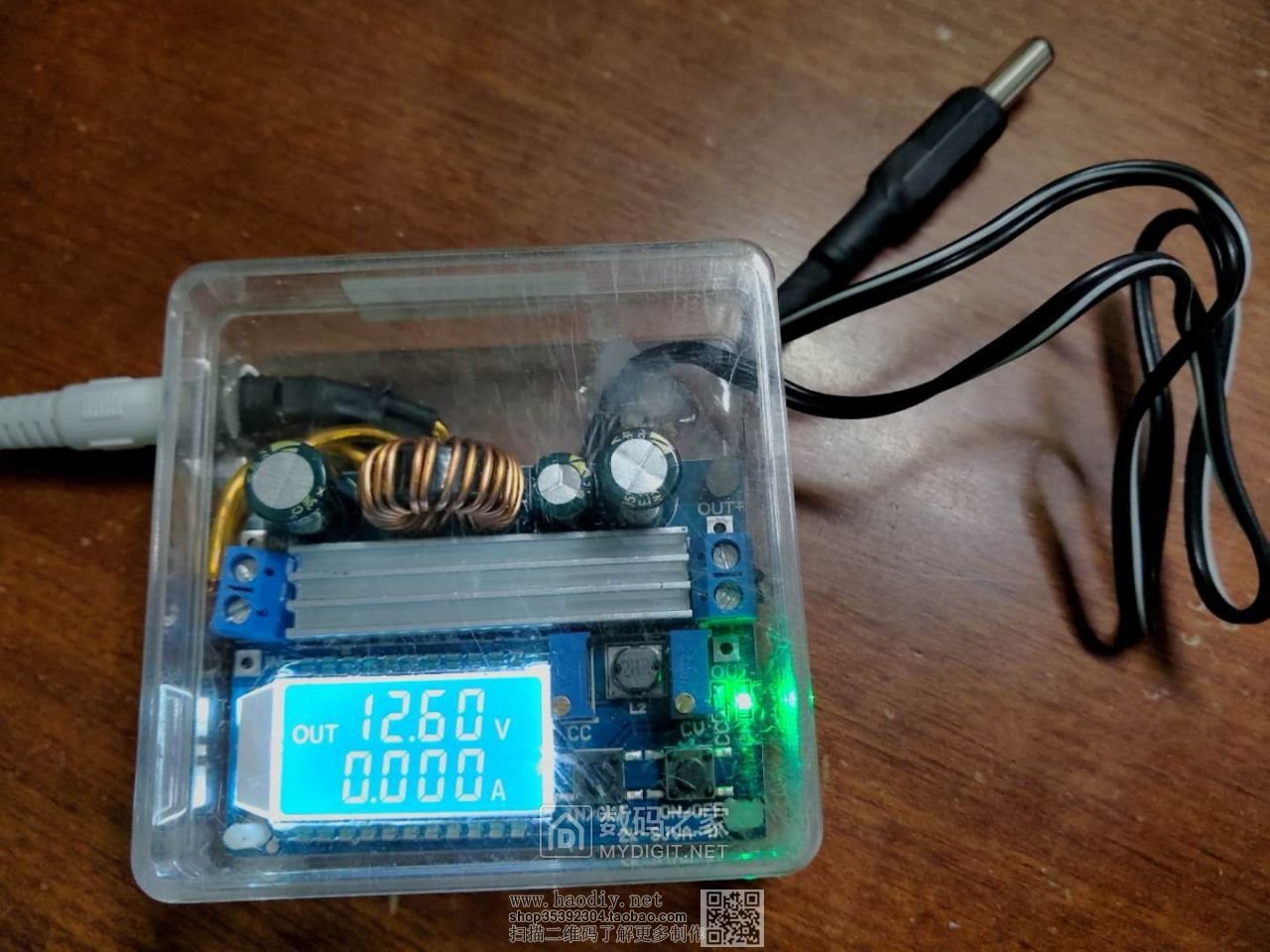

输出口是最常用的5.5-2.1mm插头,上电测试
DIY个车载电动工具充电器

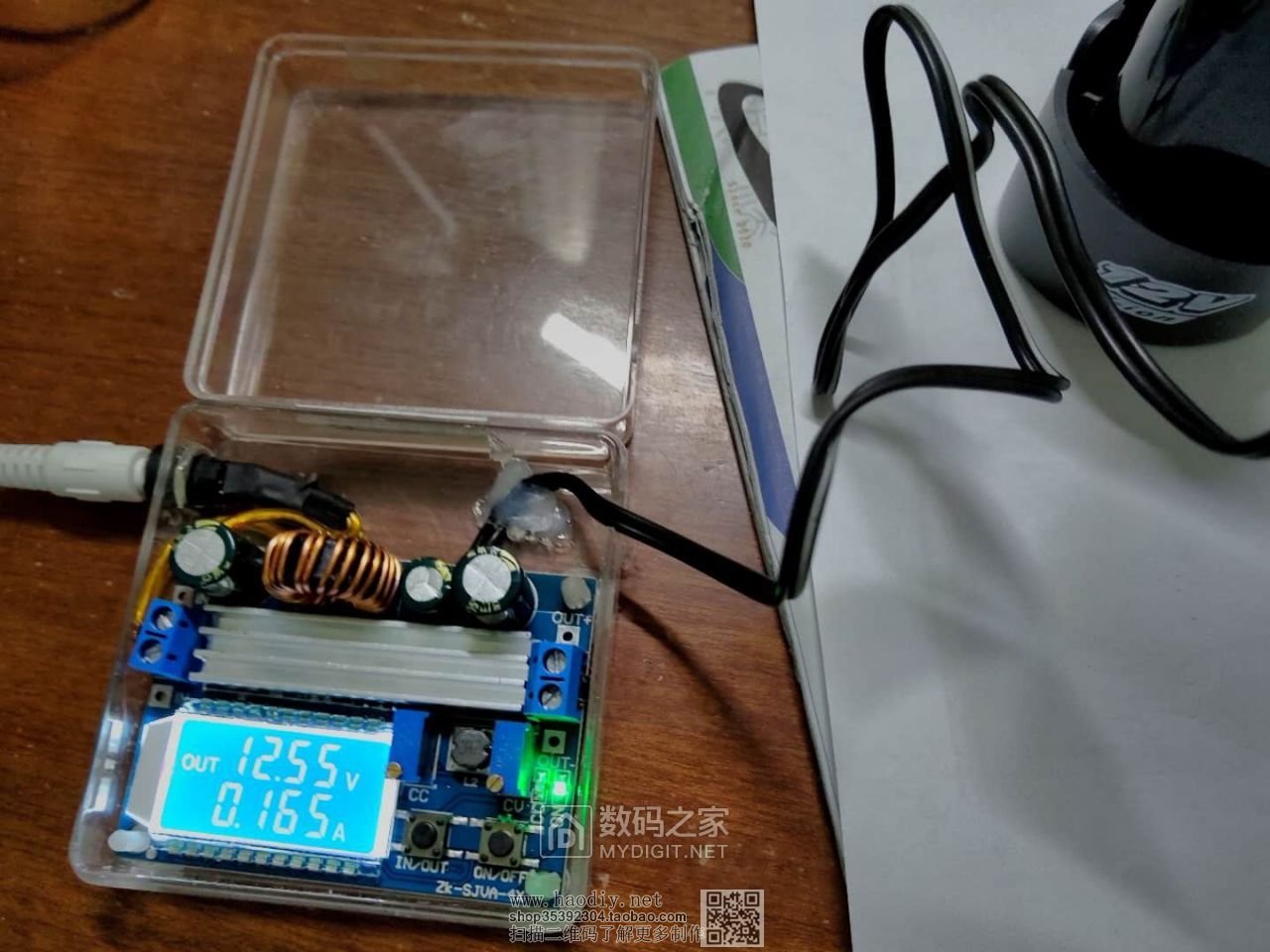

12V电池,基本是满电的,做好充下电。
DIY个车载电动工具充电器

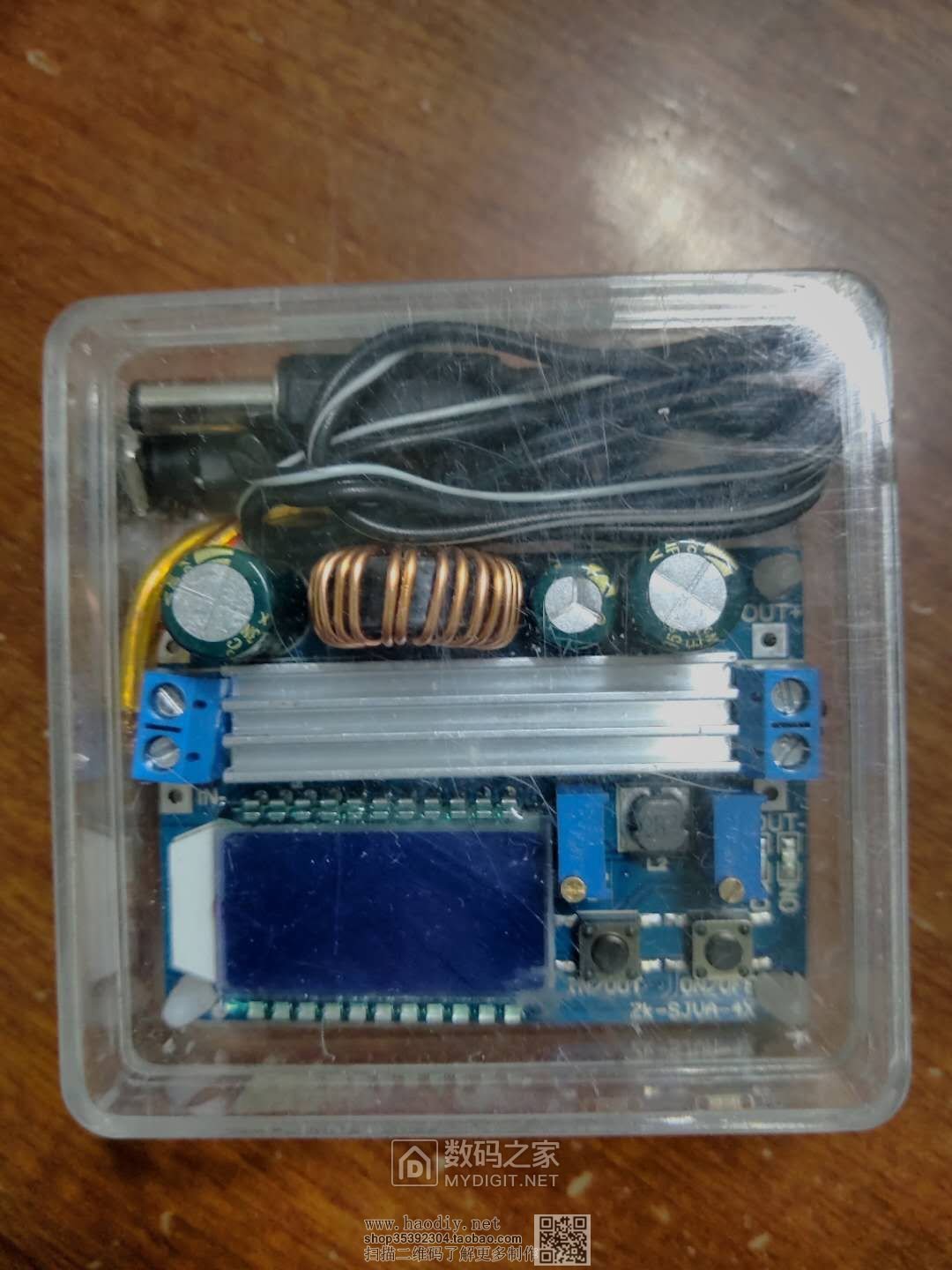

充完电可以把线收起来放到盒子里。
DIY个车载电动工具充电器

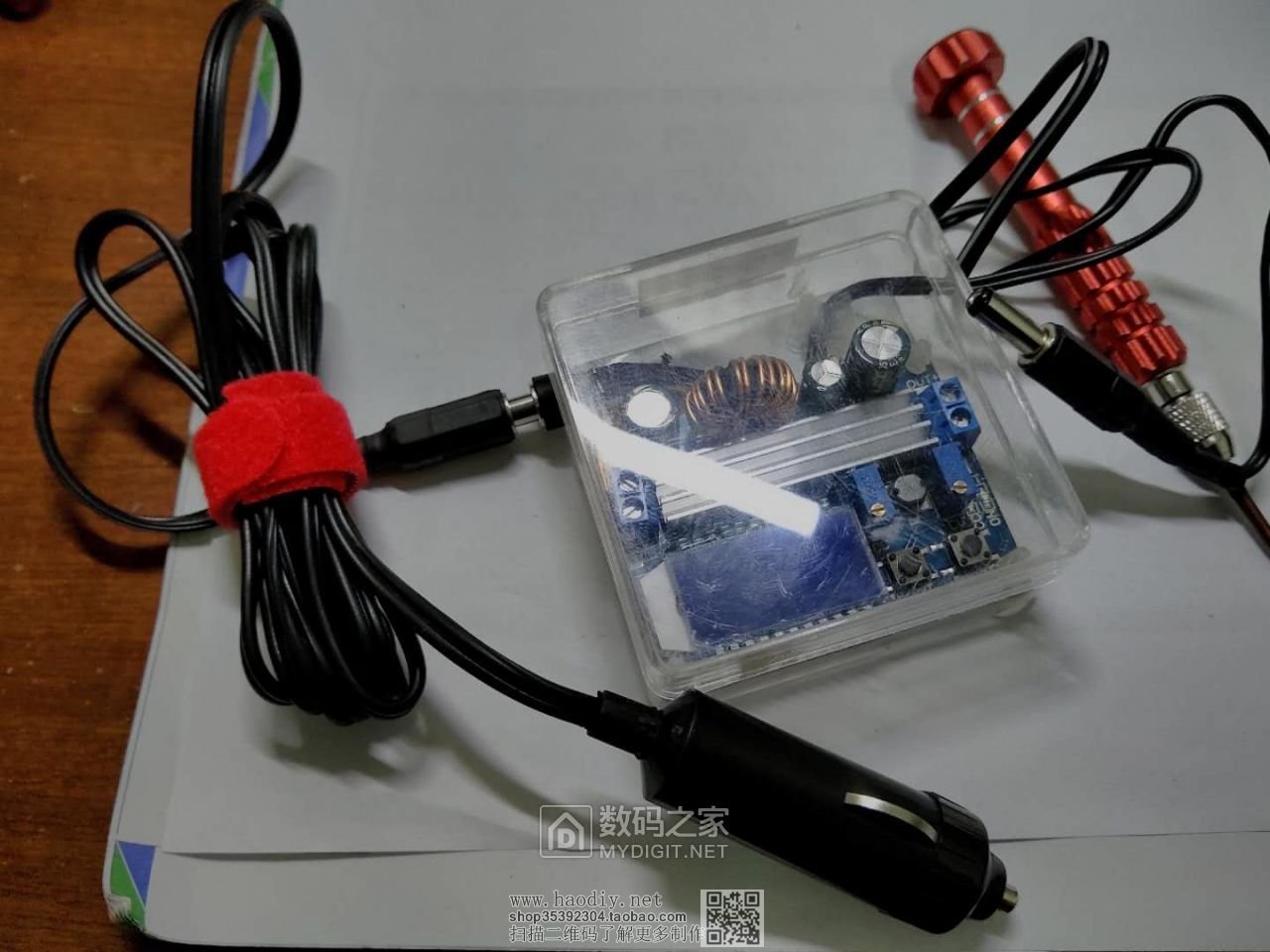

再做个点烟器直通。
DIY个车载电动工具充电器
完工,收起来很便携,可以放到口袋里。
DIY个车载电动工具充电器
这个盒子是不是很眼熟,没错,就是之前撸的pos机盒子,这下派上用场了 (责任编辑:admin)
