制作电源变压器调压电路

时间:2013-01-04 21:54来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

许多师傅在制作可调稳压电源时,没有前提绕制图中所必要的电源变压器,想用行灯变压器或其他旧装备拆下的变压器代用,固然功率吻合,但次级电压却不抱负,我搭接了一个电路,让220V交换市电压坎坷持续可调,进而使次级电压到达抱负的电压范畴内。电路中的元件大都行使在高压电路中,以是图中的元件假如空间应承,只管选择功率大一些,尤其是电容器更是这样。图中的SCR双向可控硅必要加装散热片。

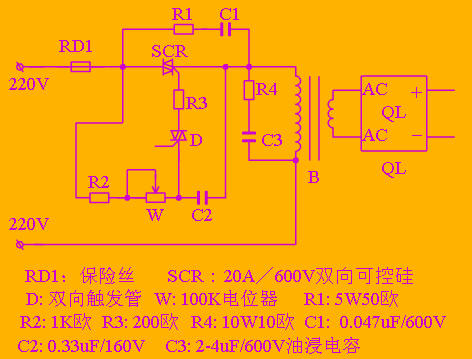

制作电源变压器调压电路

   该电路假如焊接无误,根基不需调试就可事变,全部的元件除了双向可控硅外都可以焊在一块全能电路板上。调压用的W 100K电位器用引线毗连,牢靠在外壳上便于调解电压。测试时用电压表接到整流硅桥正负极,接通220V电源,逐步调解电位器,看次级电压是否变革,整流次级上最好接上一个功率较大的汽车灯胆,看亮暗是否变革,同时还能看出变压器的带载手段。凭证风俗电位器顺时针调解一样平常为电压升高,反时针为低落,假如不是这样,可以对换一下电位器的接线即可。这个电路稍加修改还可以看成充电机用。因为我们打仗的是高压电路,安装调试时必然要留意人身安详。
