历时一年做成的大理石805电子管胆机(5)_haoDIY_音响电子电脑科技DIY小制作发明

消除805交流声进行的第二次改造（彻底消除了残留噪声）

现在的交流声已经很小了，但是站在2米以外还是能够听到交流声，拔下6C5和6P3已经都不管用了，只有拔掉805才能去除交流声。
1．首先加大805屏极的滤波电容，交流声没有变化。
2．增加805灯丝滤波电容容量由96000UF增加到192000UF，交流声无变化。
3．灯丝平衡电阻换用多圈电位器调节，交流声无变化。

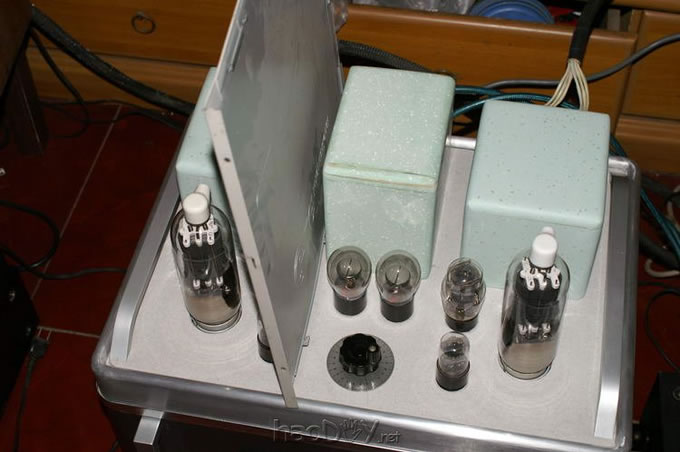

4。最后用了一块计算机侧板放在了电源变压器和出处变压器之间，这时交流声马上减小了，说明是电磁干绕引起的交流声，
原来起因是我的大理石牛罩不起到电磁屏蔽作用，手起垂落把我的辛辛苦苦作的大理石牛罩给砸碎了，重新作铁壳外罩大理石安装回去后交流声全无，这就是我的第二次改造805，从而彻底地解决了交流声问题。

在去除交流声的同时我也做了好多试验，现在和大家一起分享。
1．把电源和输出变压器之间的铁板换成铝板后交流声顿时增加，由此可见铝板对防止交流声没有起到任何的屏蔽作用。
2．当时为了不砸原来的大理石牛罩，想到的第一个办法就是在变压器上面包了层0.3mm的铁皮，通电后交流声很大，并没有起到屏蔽作用，由此说明太薄的铁皮也起不到防止电磁干扰的作用。
3．牛罩铁皮我选择了1.5mm，立竿见影交流声全无。
4．把牛罩铁皮焊上一根导线接地，牛罩改装全部完成。

[ 本帖最后由 DXG 于 2007-1-17 13:27 编辑 ]
