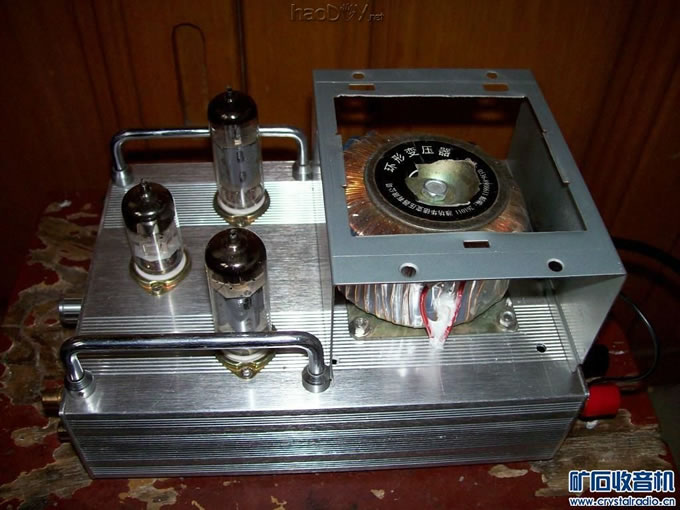

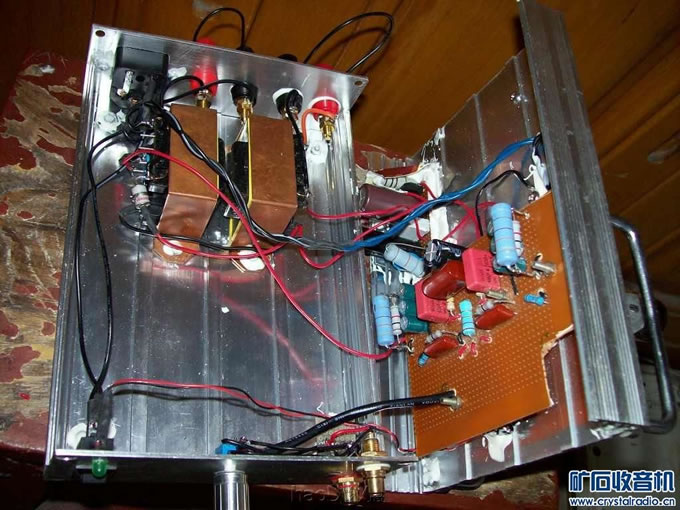

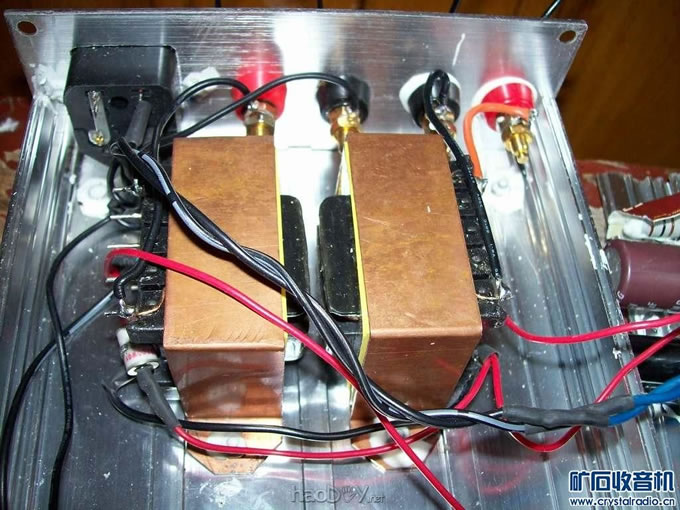

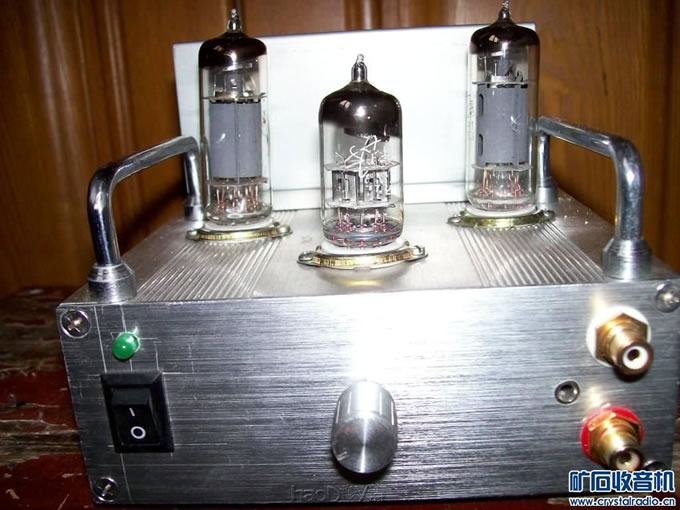

我这个功放电路时采用6N2，6P1X2的电路，电路就不用贴了，论坛里很好找到的。这个功放的特点：方便的解决了输出变压器，电源变压器。输出变压器是用我在电子市场翻腾到的Z11（灰色0.35毫米厚）铁芯的变压器，这种变压器输入是380V，输出为12V5W的仪表变压器。在铁芯顺插之前，初级的电感量为35H（使用电感电桥测出的），初级直流电阻为390欧姆。次级线圈漆包线直径为0.5毫米的。铁芯顺插后，垫0.2毫米的纸片，这时的电感量为10-12H（使用胜利9808+表测出）。变压器为7元一只。电源变压器，是1：1，70W的环形隔离变压器。灯丝绕组，使用1毫米直径的漆包线，穿绕30来匝，让输出电压为6.9V，变压器为50元一只也是购买的库存老货，质量很过硬。不过变压器我做了如下考验：给次级隔离接入一只40W220V灯泡，灯丝接入6N1，6P1X2 电子管灯丝。这时测量40W灯泡两端电压为228V，灯丝电压为6.4V。通电一昼夜，变压器表面温度比环境温度高出8度。由于变压器没有静电隔离，所以在整流二极管各并联一支103，2KV的瓷片，解决干扰问题。 输出变压器的初级是采用漆包线直接缠绕的方式，耐压有些欠缺，我并联了击穿电压为800V陶瓷放电管，保护输出变压器由于次级开路，造成击穿。我这个胆机，负载开路，没有发生输出变压器损坏的现象。整体效果，我使用音箱在距离音箱5厘米的地方听不到任何声音。我使用MP3播放，麦克杰克逊的歌曲，很震撼，低音十足，高音亮丽，但不烦躁。胆味十足。我这个胆机最大限度降低了成本（变压器整个为64元，外壳20元，管子15，别的元件30元，总成本140元）
|
