烧者,无止境也----6V6GT推挽桌放的制作

时间:2017-05-31 21:13来源:www.crystalradio.cn 作者:fch768 点击:
自上次6P1单端桌放成功装备以来,办公室内经常余音绕梁,仙乐飘飘,小资生活开始了新纪元。昔日孔夫子初闻仙乐,三月竟不知肉味,今日看来并非夸张;前国家副主席李岚清,欲用人生的最后5年,用以享受人类的文明-音乐,这大概就是高烧、雅烧的具体表现。 追

烧者,无止境也----6V6GT推挽桌放的制作
       自上次6P1单端桌放成功装备以来,办公室内经常余音绕梁,仙乐飘飘,小资生活开始了新纪元。昔日孔夫子初闻仙乐,三月竟不知肉味,今日看来并非夸张;前国家副主席李岚清,欲用人生的最后5年,用以享受人类的文明-音乐,这大概就是高烧、雅烧的具体表现。
追求更高更远,这是体育人的宗旨;
享受更真更醇,则为天下烧友心声。
烧者,无止境也----6V6GT推挽桌放的制作
      久闻6V6为靓丽女声制造者,而推挽电路较之单端效果又出于右,故决定第二代胆放定格在6V6之推挽。图纸为抄袭烧友阎锡山之图,牛为网购厂家成品,其余材料自家后院采摘。不得不提的是这位阎氏老兄。早年间虽曾干过杀害刘胡兰,强奸白毛女,勾结蒋光头,献媚日本人等邪恶勾当。解放后在贫下中农的监督改造下,勤学苦练,术有专攻,自成一派,终成烧界泰斗。所做胆机品味甚高,故追随者巨众,更享有“一代宗师”之美誉。
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

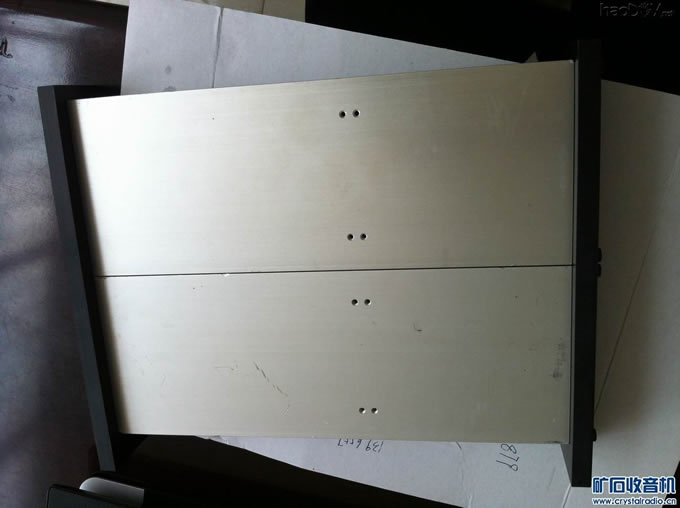

     材料堆里翻出两块废铝,并排使用大小差不多合适。难得的是铝板的厚度达到了8毫米,这厚度都可以阻挡宇宙射线了,抗干扰能力无疑是超强的。且外表又经氧化处理,光滑漂亮,实为理想的基板材料
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

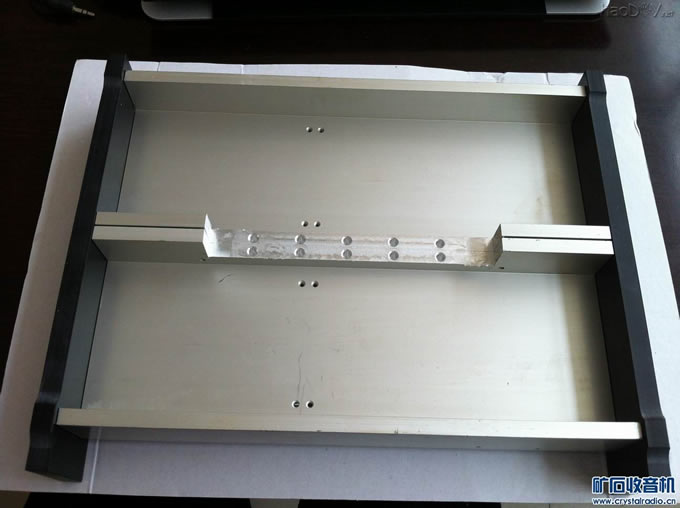

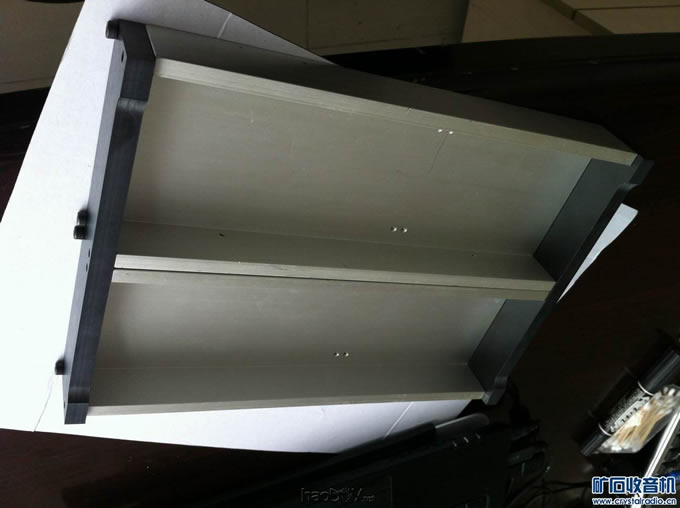

      用酚醛塑料板做了两块挡片,一黑一白的搭配看上去应该还不俗。九层之台,始于筑土。有了好机箱,打造出好胆放应该只是时间上的事了。
烧者,无止境也----6V6GT推挽桌放的制作

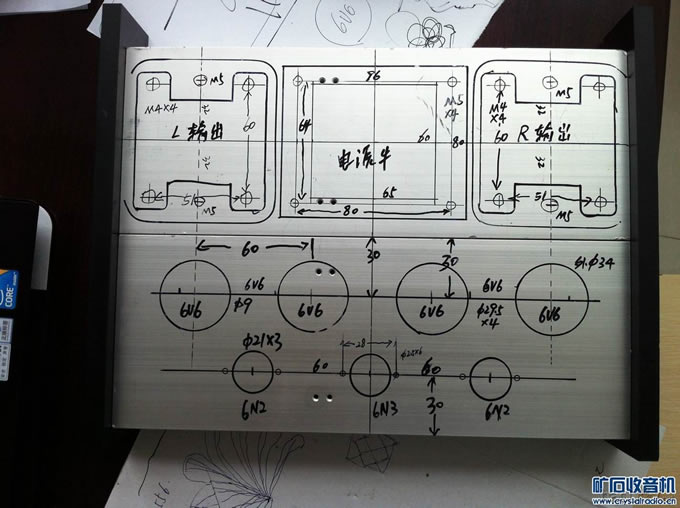

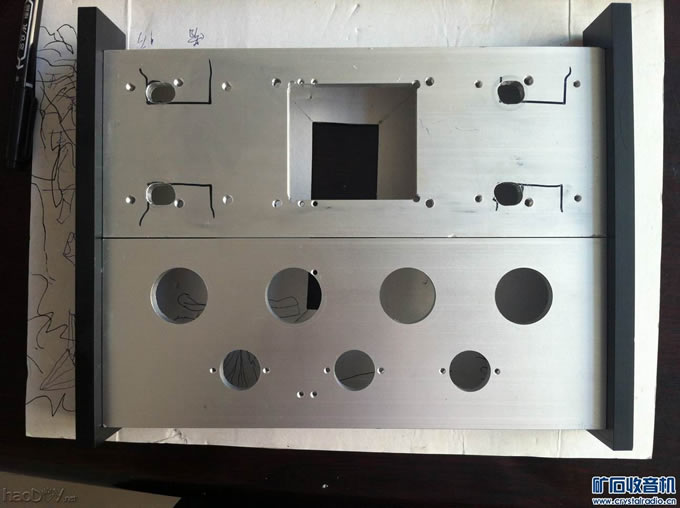

      在充分考虑外观,布局、散热、干扰、结构等因素后,决定如此排列。我基本原则是:前级不临电源牛,电解远离发热源,信号、反馈勿绕远,灯丝连线要独立。
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

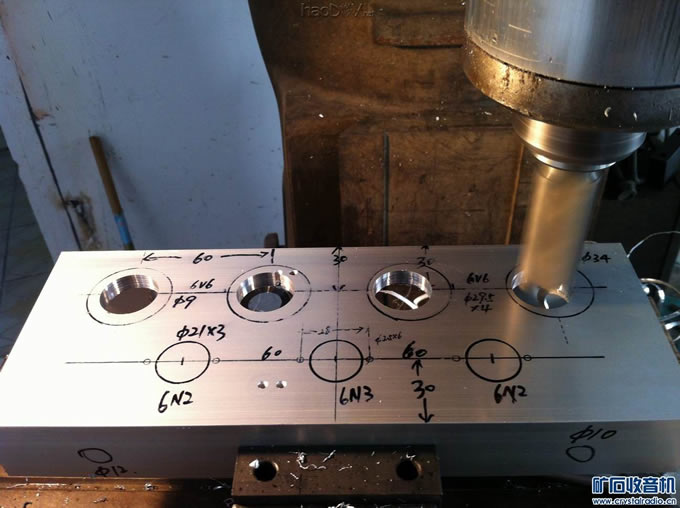

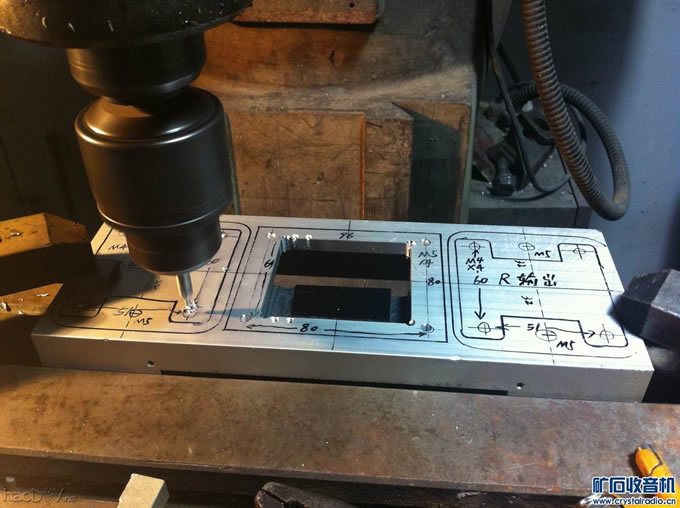

      机械施工是无比快乐的,对照图纸认真制作,好的胆放离不开精良的机械加工。由于载体厚实,螺钉孔摒弃常用的螺帽旋压方式,采用丝功攻牙拧螺钉方式。这样固定起来方便又漂亮,拆卸容易还省时。
烧者,无止境也----6V6GT推挽桌放的制作

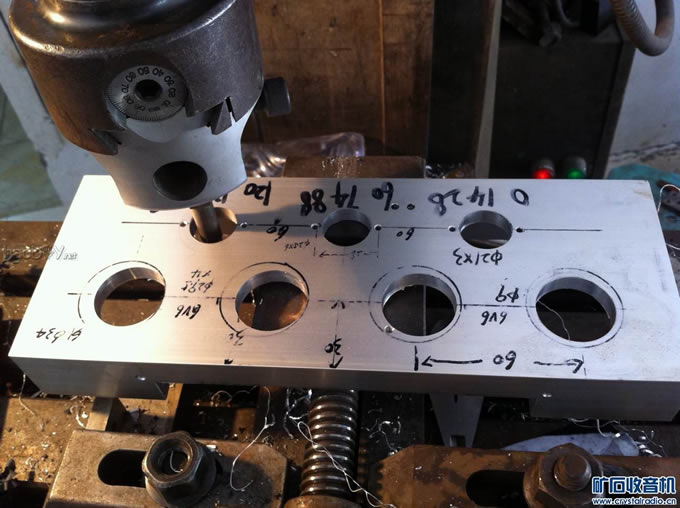

连镗刀都用上了,有了这玩意,开孔的尺寸不受限制。
烧者,无止境也----6V6GT推挽桌放的制作
效果还不赖。嘻嘻。
烧者,无止境也----6V6GT推挽桌放的制作

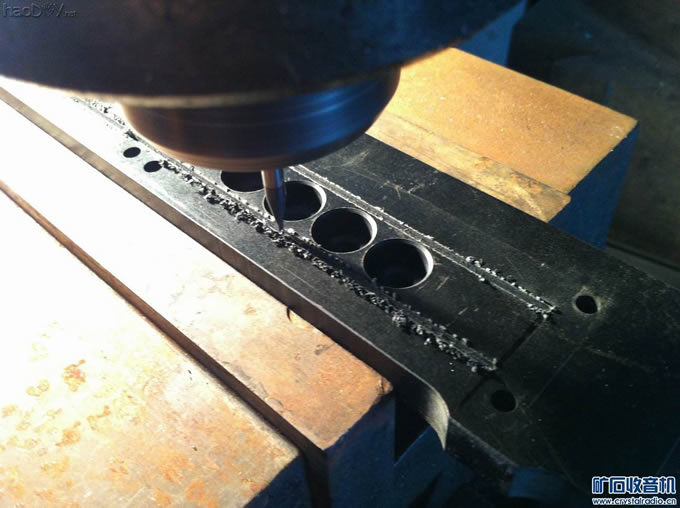

还有电缆槽,也用铣刀开。
烧者,无止境也----6V6GT推挽桌放的制作

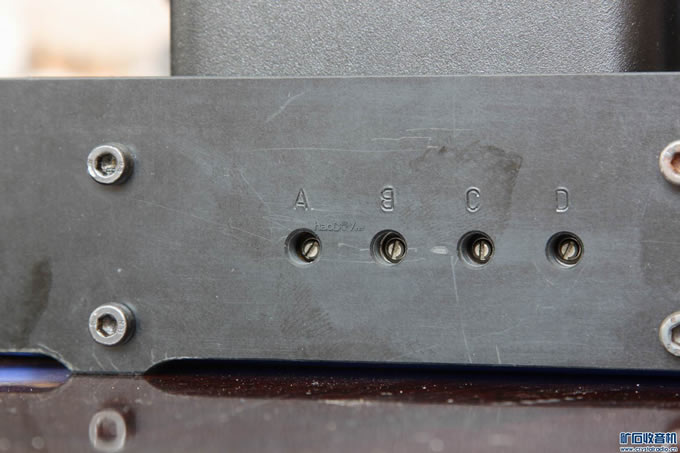

负压调整孔
烧者,无止境也----6V6GT推挽桌放的制作

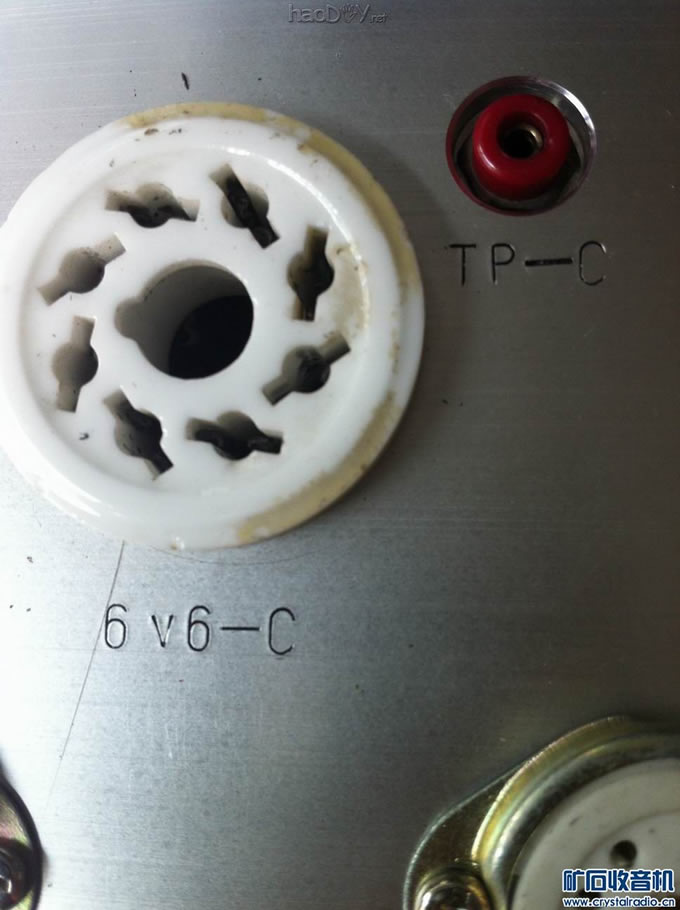

负压测试点

烧者,无止境也----6V6GT推挽桌放的制作

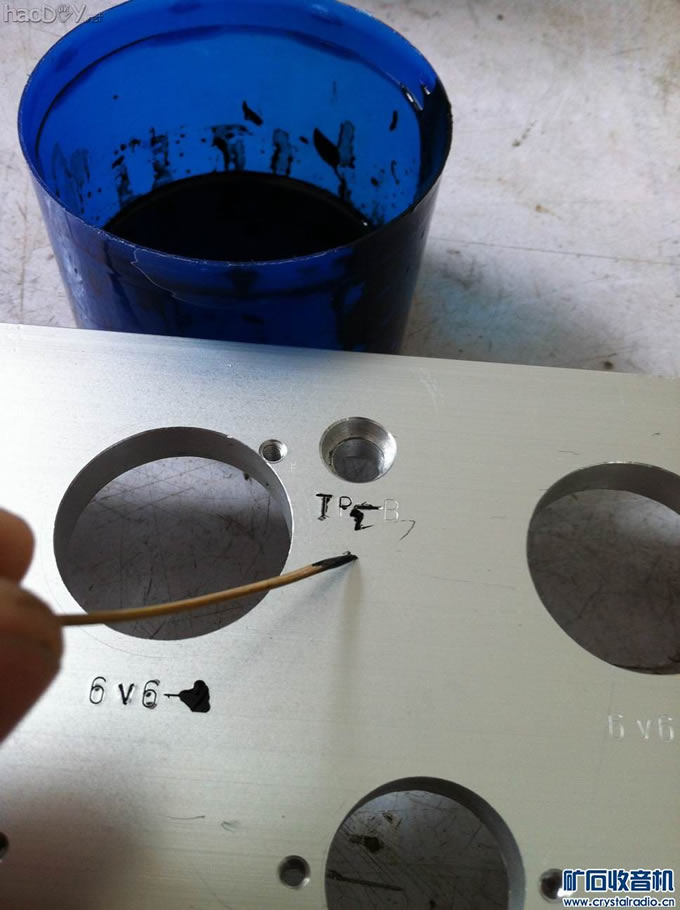

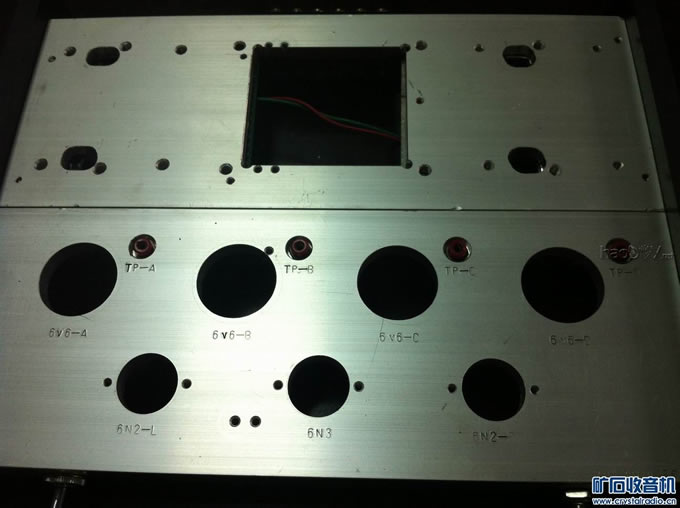

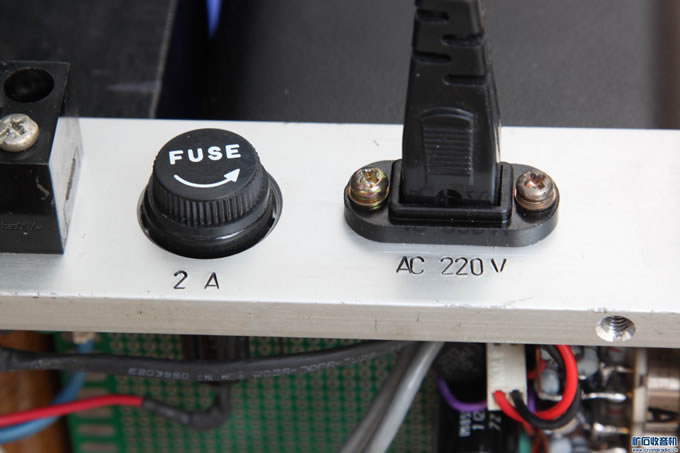

用钢字钉标上管标,这时工程已近半。
烧者,无止境也----6V6GT推挽桌放的制作
上色
烧者,无止境也----6V6GT推挽桌放的制作

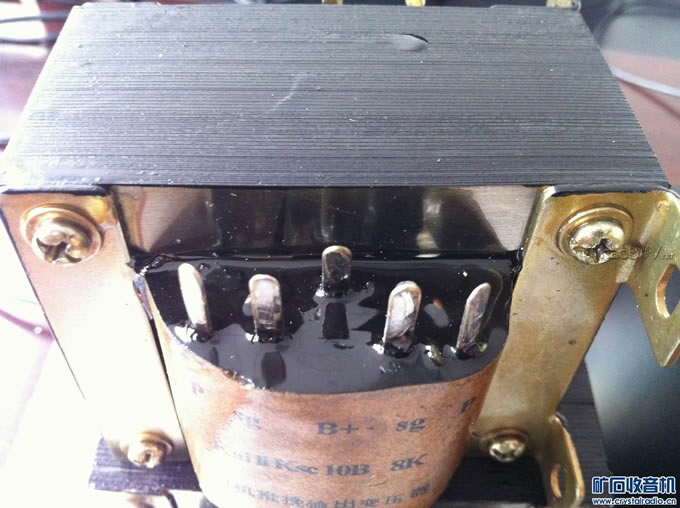

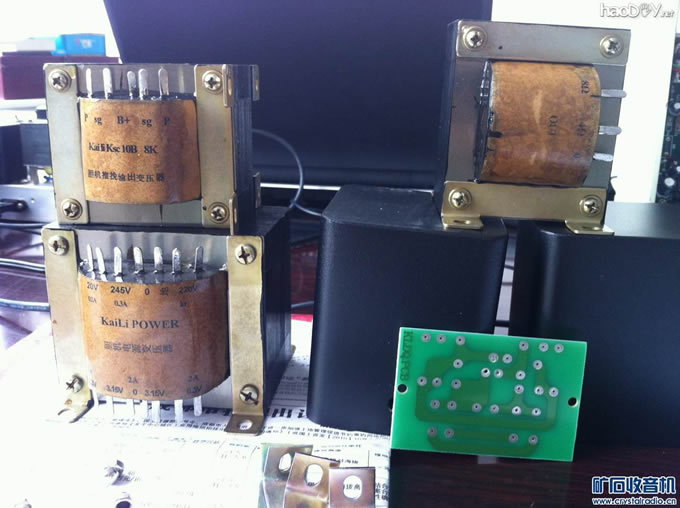

邮寄回来的牛
烧者,无止境也----6V6GT推挽桌放的制作
这工艺还对得住我的期盼
烧者,无止境也----6V6GT推挽桌放的制作
电源电路板的制作,先在费板的正面画好原件的位置,然后钻孔。
烧者,无止境也----6V6GT推挽桌放的制作

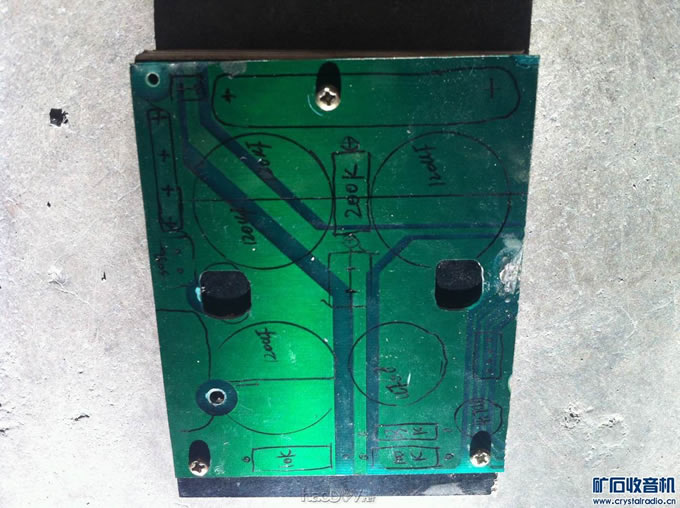

在背面根据孔位画出线路,尽量用直线,这样好加工。
烧者,无止境也----6V6GT推挽桌放的制作

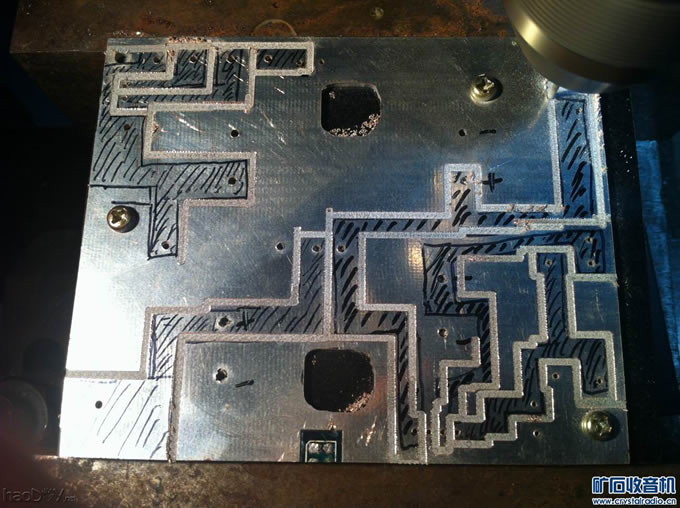

固定在铣床上,用1毫米的铣刀刻出线路。
烧者,无止境也----6V6GT推挽桌放的制作

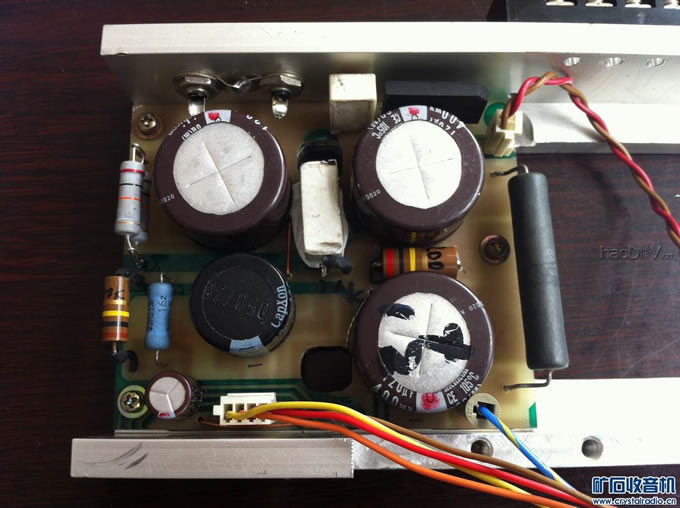

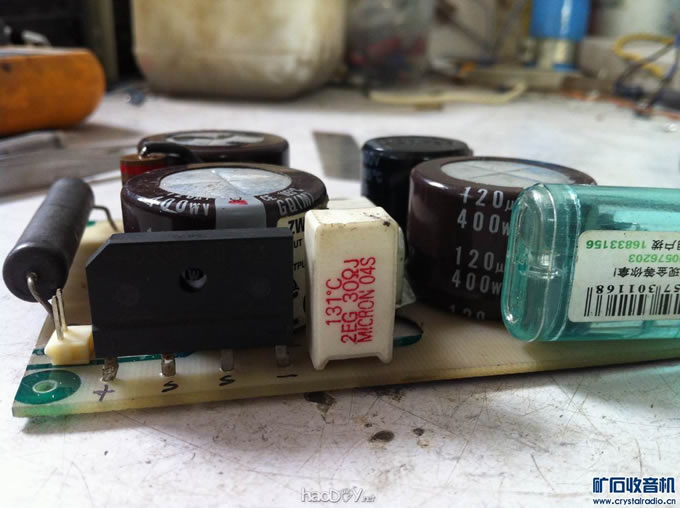

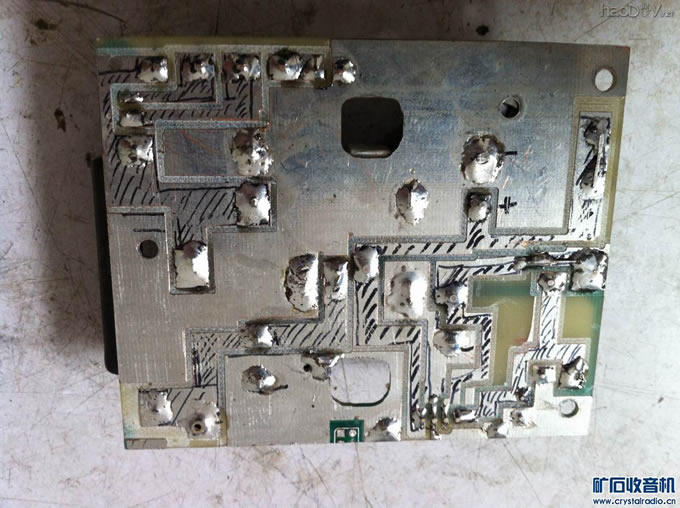

      焊接完毕。挺正规的。小功率电阻由于发热甚微,可以贴紧焊接,而大功率电阻则应让他鹤立鸡群,尽量别剪它的腿。否则它的热量会通过腿传到焊点上,焊锡在长期高温烘烤下会加速氧化的进程,氧化会使锡与元件的连接面内阻加大,这样焊点发热会更多,形成了恶性循环。所以高端的焊锡皆含银,就是为避免这一毛病的。
烧者,无止境也----6V6GT推挽桌放的制作
背面也不丑
烧者,无止境也----6V6GT推挽桌放的制作

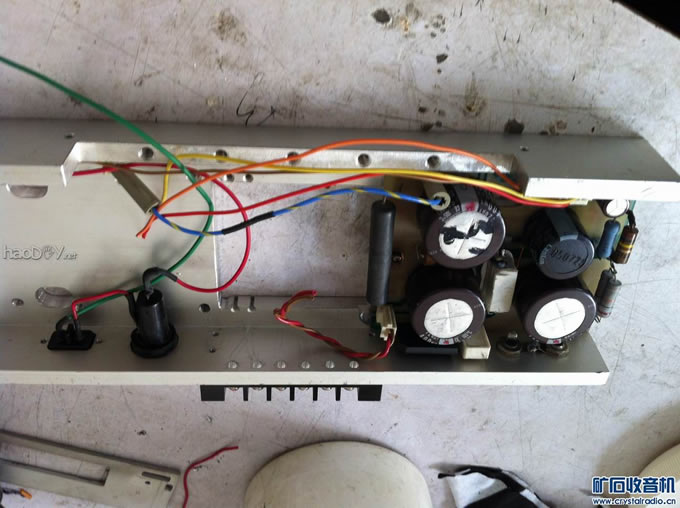

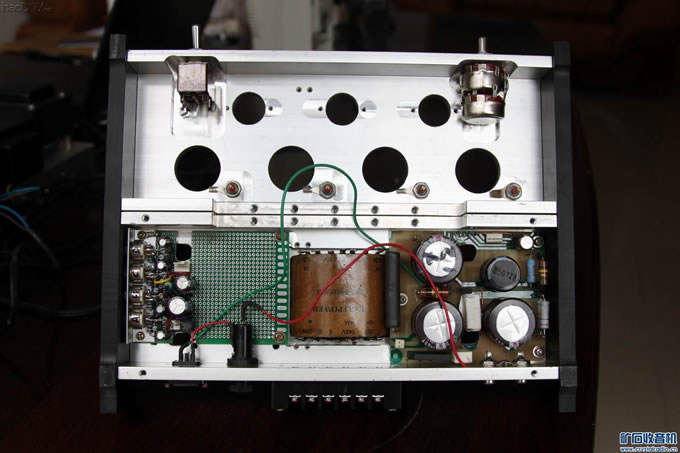

装在加工好的机壳内
烧者,无止境也----6V6GT推挽桌放的制作

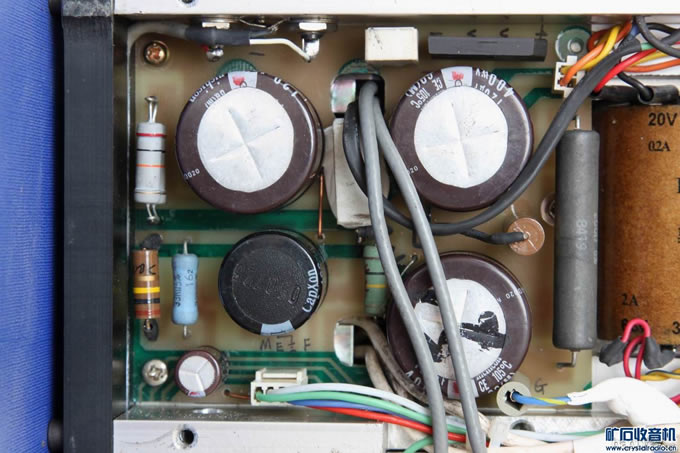

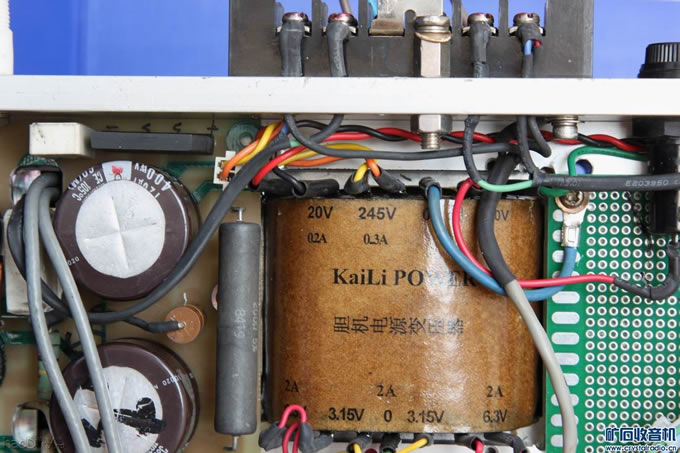

     漂亮的狠呢,电解电容应避免靠近热源,电解液在炙烤下会蒸发干涸,那样电容也就失效了。烧者,无止境也----6V6GT推挽桌放的制作

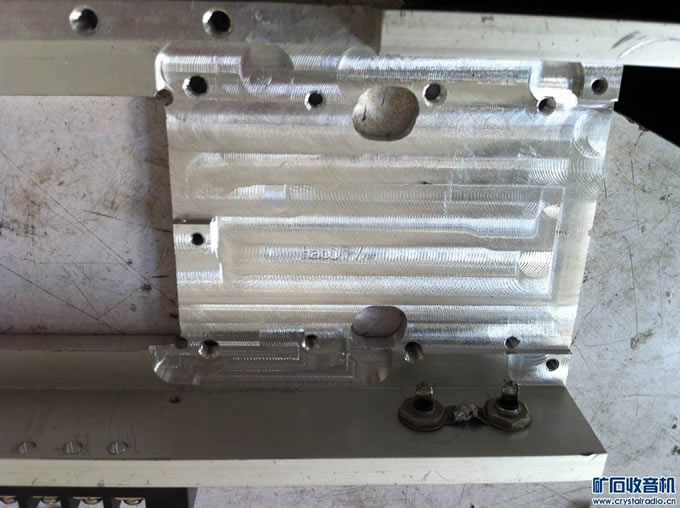

为了防止短路,机壳上除了螺丝点,其他的地方下沉2毫米。
烧者,无止境也----6V6GT推挽桌放的制作

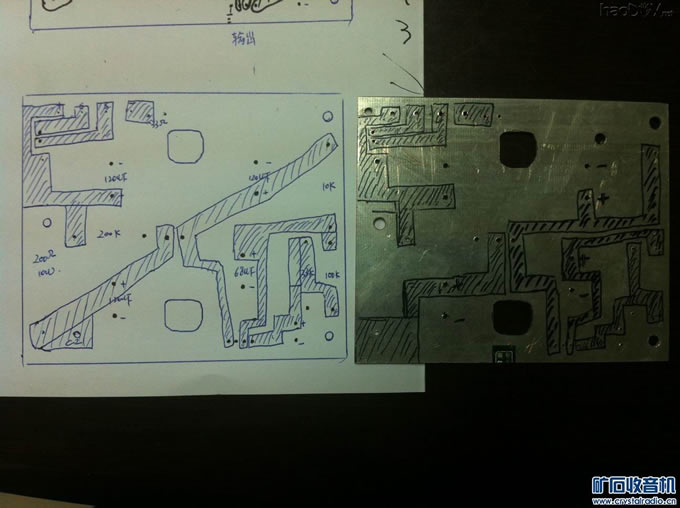

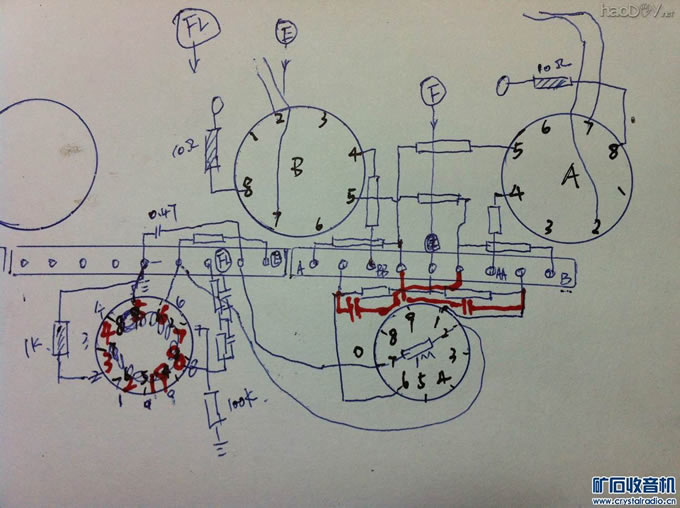

先在纸上设计好原件位置
烧者,无止境也----6V6GT推挽桌放的制作

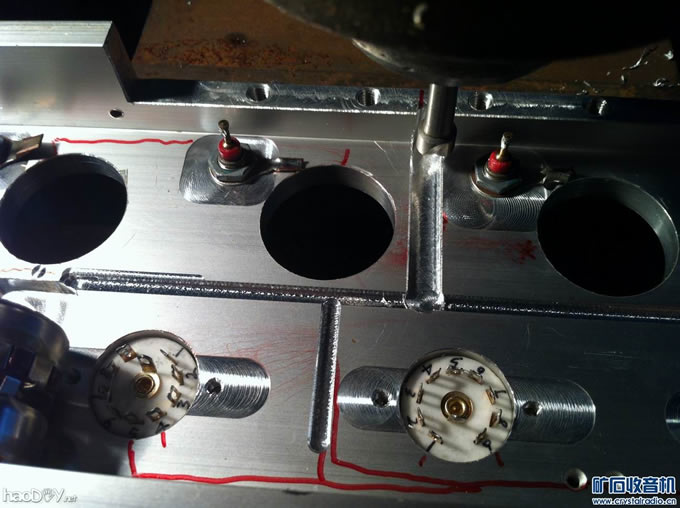

铣出灯丝的线路安装槽
烧者,无止境也----6V6GT推挽桌放的制作

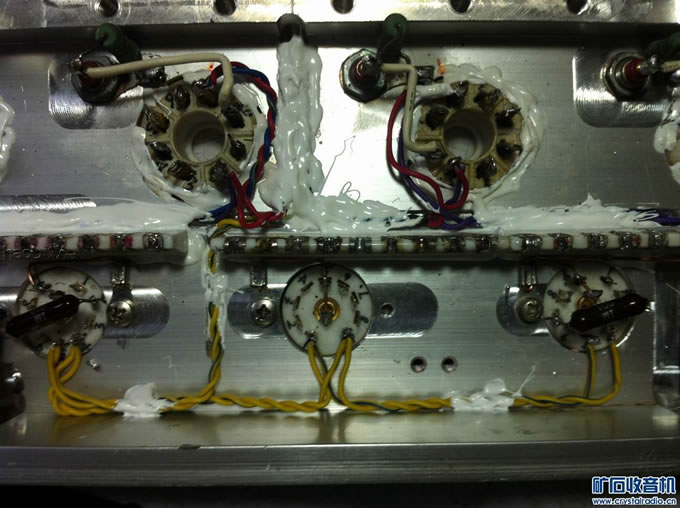

      装好灯丝连线,用硅胶固定在组最下面。胆放的内部所用电线除灯丝外,无需多粗,有个牙签粗细也就足够了。因为电子管电路电流很小,电压却很高,电线的耐压倒是要考虑的。最好用各种颜色的导线来安装,一是方便检查,二是漂亮。原则是裸线用在地线,黑线用在零线,红线为供电,蓝线绿线为信号,黄线为次高压供电,其他颜色的您自定吧。
烧者,无止境也----6V6GT推挽桌放的制作

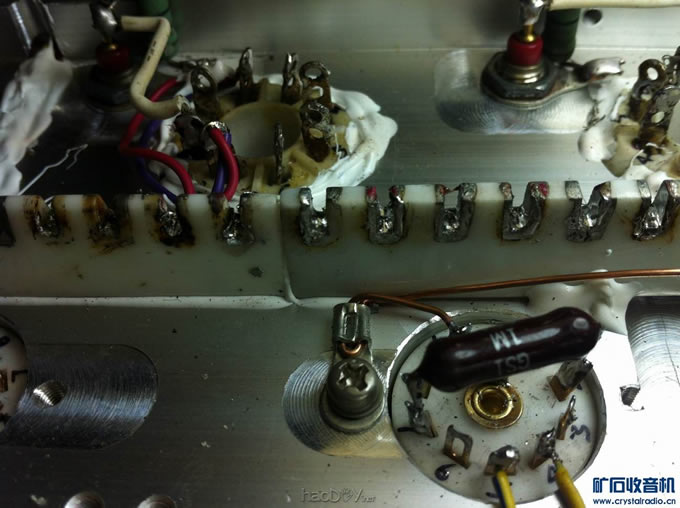

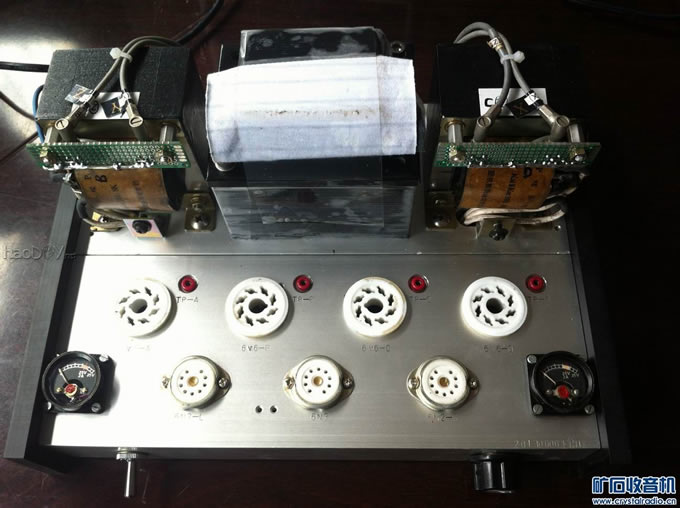

装好陶瓷的绝缘端子,也是用硅胶固定,效果好着呢。管座中心的焊片要妥善就近接地,尤其前置放大管更为重要。电子管由于结构上的原因,电极多以双脚形势引出,焊接时应把这两个功能一样的脚短接,这看似画蛇添足的举动,其实对消除噪声很重要。

烧者,无止境也----6V6GT推挽桌放的制作

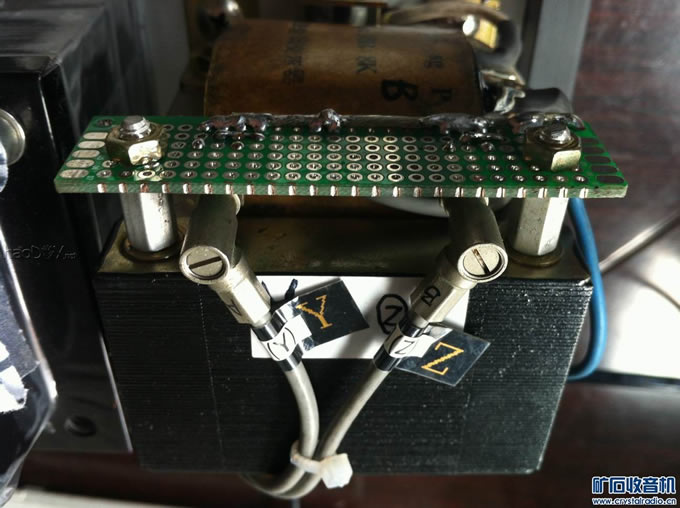

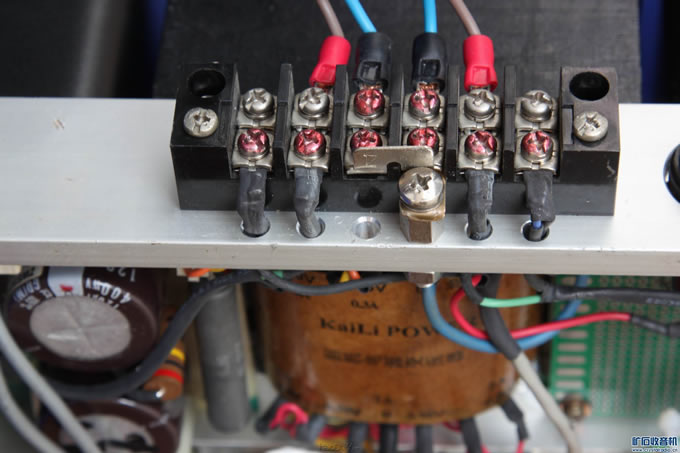

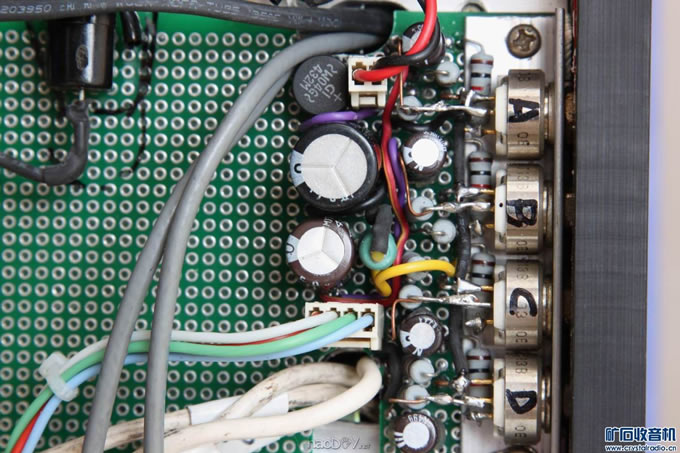

负压板也固定好了,连线均有接头,方便拆卸。
烧者,无止境也----6V6GT推挽桌放的制作

       安装检查无误后,进入焊接施工,最先施工的应是地线和灯丝线,因为它们是要贴在基板上的。每安装好一个零件或一条导线,就在图纸上勾个圈,这样就可以有效避免错装漏装现象的发生。
烧者,无止境也----6V6GT推挽桌放的制作
     烧者,无止境也----6V6GT推挽桌放的制作

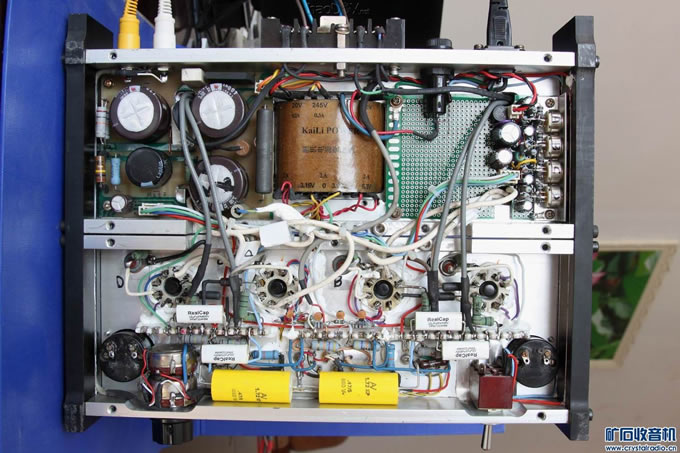

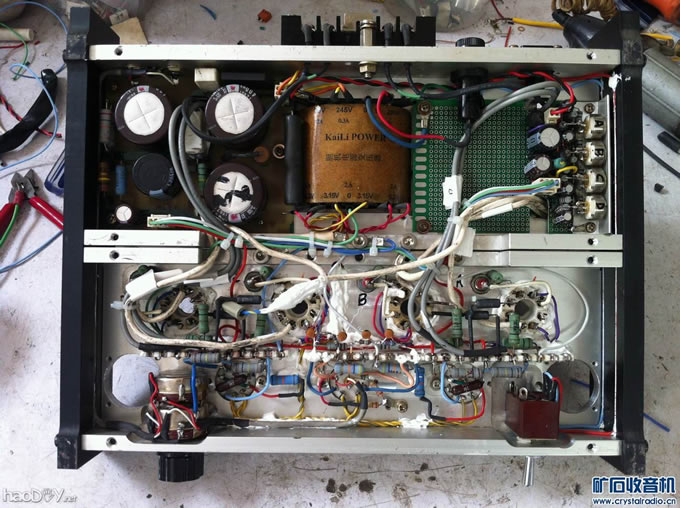

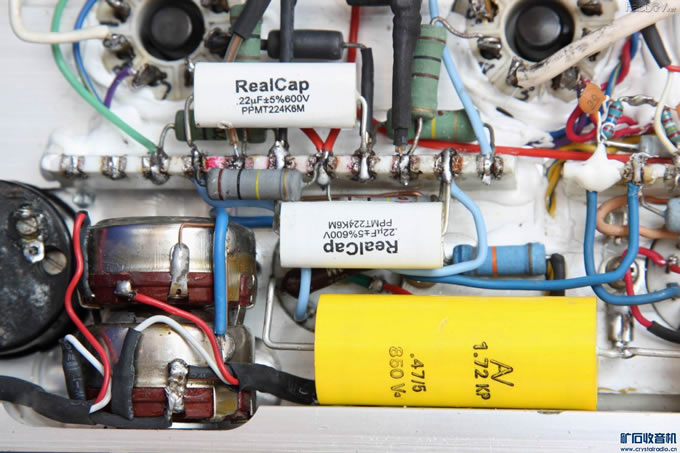

       屏蔽线是不需要结成反馈大回环的,必须遵循前后有别,内外又分的原则。尤其是信号输入经电位器到前置放大阶段,还有输出牛负反馈环节,这两点尤为重要,一定要做到强势端入地,另端空置的原则。左右声道的地线不可混用。焊点应圆润厚实,避免假焊现象的发生。铝质基板接地相对容易,直接螺丝压焊片就行。若是用不锈钢铁板之类,就要用直径2毫米左右的裸铜线布局主地线了。
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

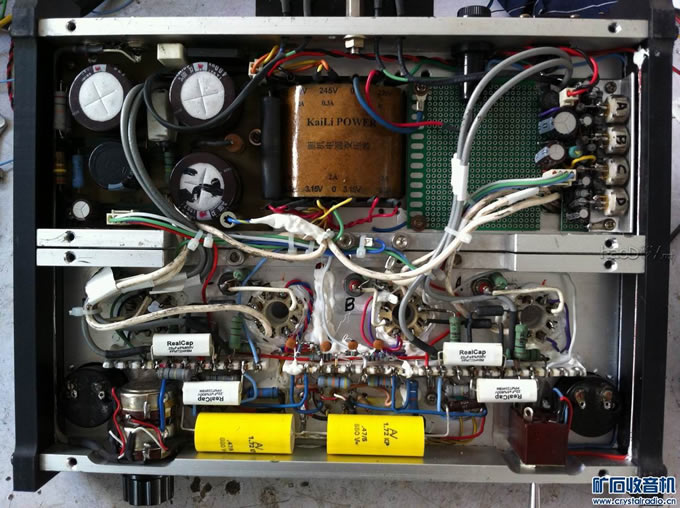

      焊接完成后要复查一下再通电试机,尤其是灯丝线路尤为小心。我的经验是过一夜后再检查,这样可以查出惯性思维带来的错误。
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

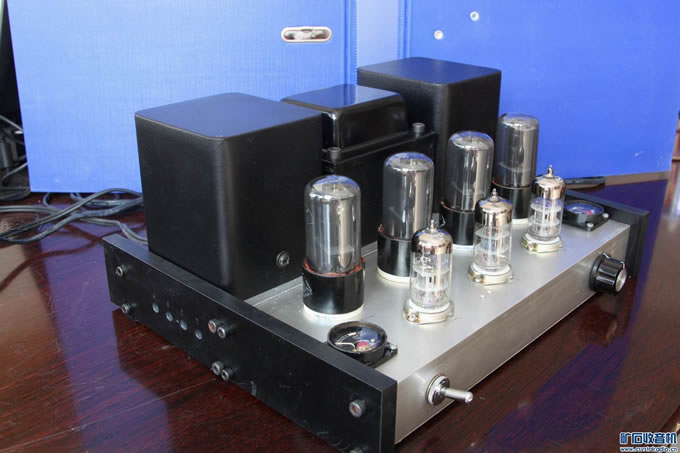

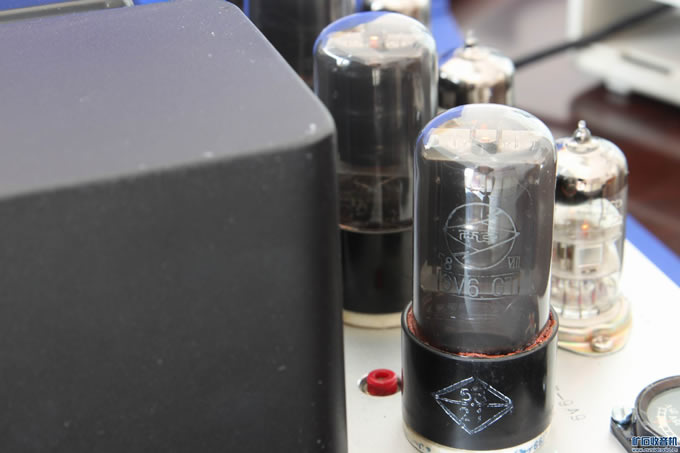

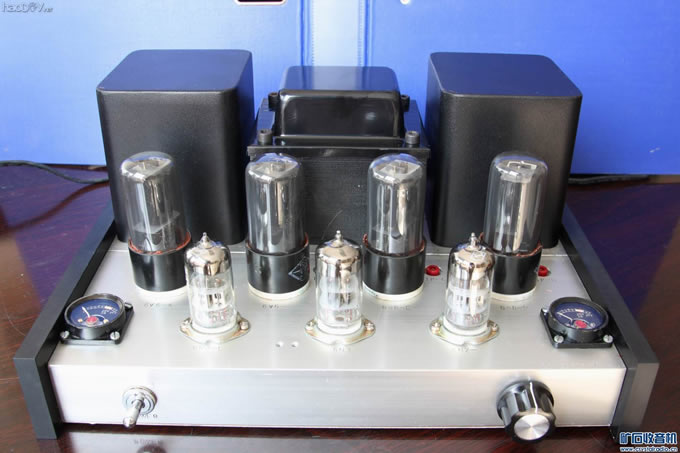

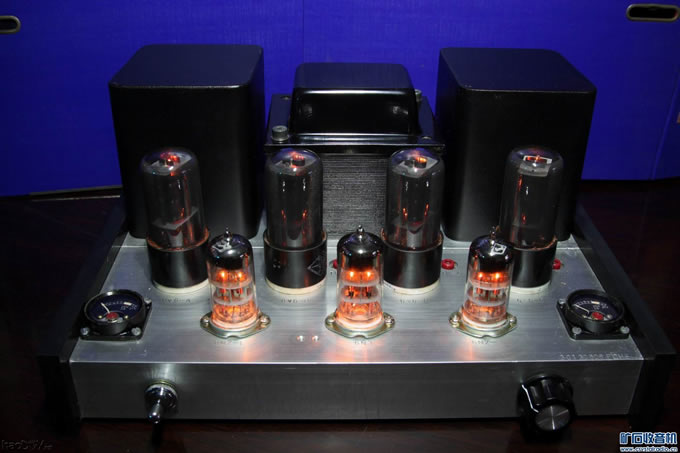

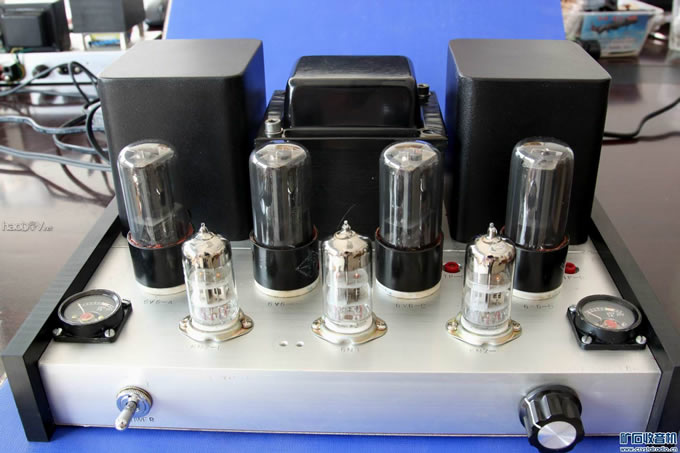

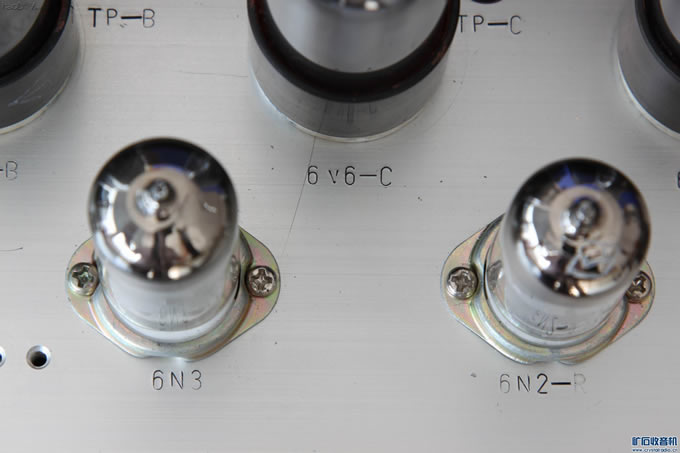

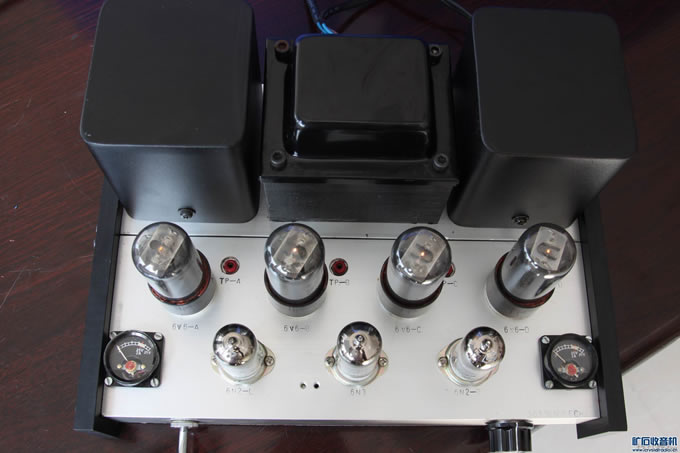

       这四只50年前生产的老胆,经历了长久的沉寂后,在6N2的推动下焕发了青春,音色为我所满意。高音犹如雪地里盛开的一株老梅花,清晰易辨;低音就像远山雨夜里传来的一声春雷,唤醒蛰伏。给了我全新的听娱享受。
摔玻璃砸杯子,1812震撼的火炮声,那是吹毛求瑕者追求的枝末;
拉二胡听梵音,西北阿宝的高八度,这才是音乐盛宴的根本。
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作
烧者,无止境也----6V6GT推挽桌放的制作

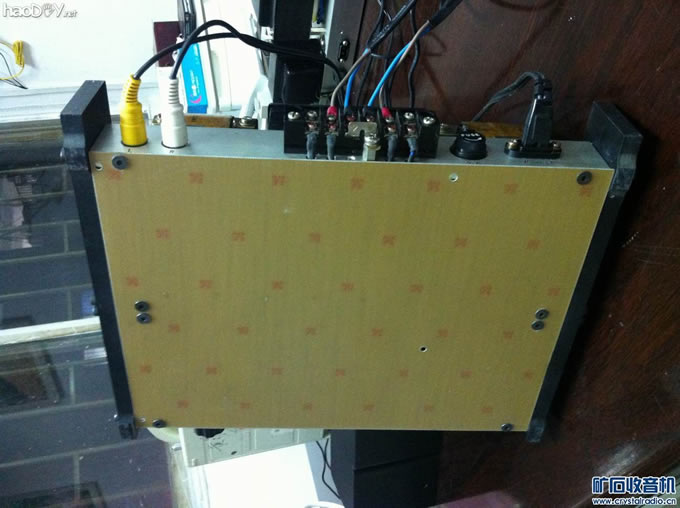

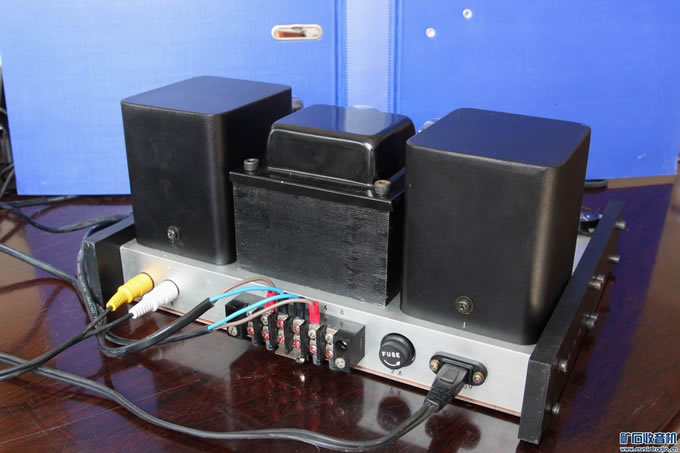

最后用单面覆铜板做个底盖,扭上螺钉,大功告成!

一杯清茶,一曲蔡琴老歌,一段美好回忆;
两个音箱,几只陈年老胆,感受别有洞天!
正所谓:
古来圣贤皆寂寞,唯有烧者留其名。
伯牙子期虽已远,高山流水年复年。
家资亿万有何用?大限来时无回路。
丽君艳芳英年逝,黄泉彼岸仙乐消。
耳尚聪,目还明,此时不用待何时?
身能动,手且巧,临渊羡鱼后悔迟。
奉劝天下乐烧者,退而结网攒胆机。
数只老胆几头牛,仙乐飘飘美滋滋。

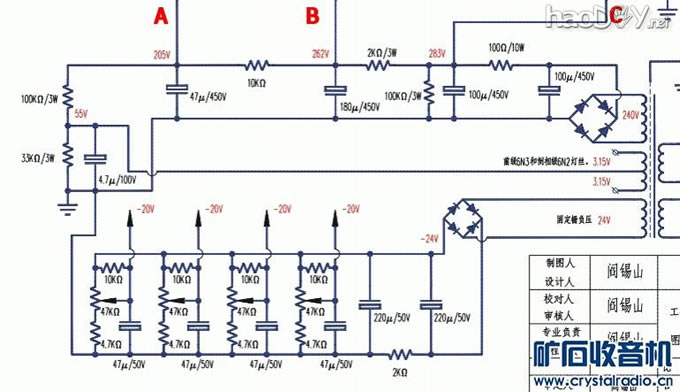

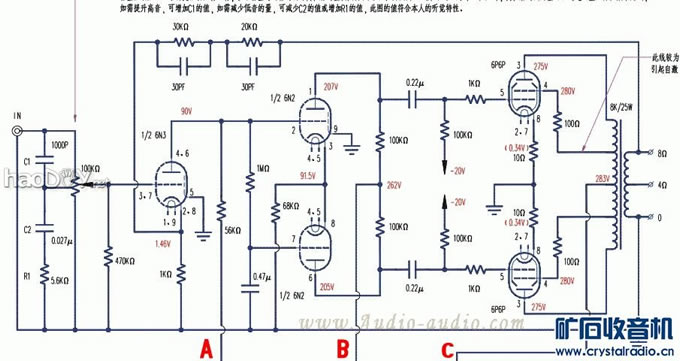

附上电路图,该图不赖,效果达到我的预期,感谢阎锡山老师,感谢所有关注本文的朋友。
