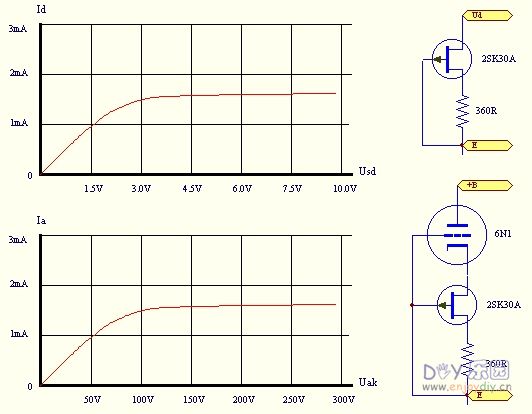

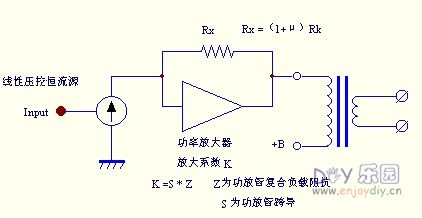

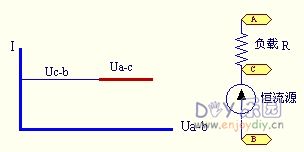

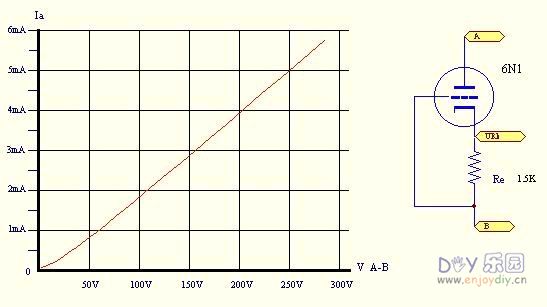

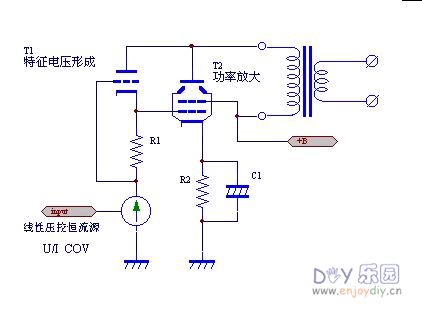

此电路为日本胆友常用的一款电路，河泊兄详细分析了一下，大家共同学习，我先搬个小板凳坐下。 超三电路原理图：  超三原理（一） 从三极管自生偏压电路的平衡建立原理说起 图为三极管6N1的自生偏压电路  * 当+B施加到阳极时，产生阳极电流Ia; * Ia在阴极电阻Rk上产生电压降U Rk，该电压使阴极的电位提高; * 阴极的电位提高, 使栅极获得一个负偏压，令阳极电流Ia的增量发生下降的趋势; * 随着阴极电位的逐步提高，以及阳极电流增量的逐步下降，电路在U Rk*μ=Uak时达至平衡; * 当+B的电压产生变化时，阳极电流也会产生相应的变化，但电路的平衡条件仍然是：U Rk *μ=Uak 图中曲线为6N1自生偏压电路的实测值. 图中可见：自生偏压电路的三极管, 阳极电压与阳极电流的关系，完全呈现与阴极电阻Rk一样的（线性器件）特征，其等效值为阴极电阻Rk的μ倍。 自生偏压电路中三极管的这一特征，同样适用于SRPP电路，在SRPP电路中的上管，可等效为一个具有线性特征的纯电阻，其等效值为（1+μ）Rk。 超三原理（二） 特征电压形成  图分别为2SK30A恒流源及6N1阴极接入该恒流源的两组实测曲线。 对比图中两组曲线的电压电流关系可见，它们之间有着几乎完全一致的变化曲率，差别只是Ua-E比Ud-E扩展了μ倍。这和在阴极连接电阻时表现的特征一样，完全符合三极管μ参数的意义。 要点：（在图二的电路中）连接在三极管g.k间的器件具有什么样的电特征，三极管a.k间也呈现出同样的特征。 超三电路中三极管的连接方式，就是利用了三极管μ参数的这一特征，其作用就是形成一个与驱动电流成正比的线性反馈电压。 超三原理（三） 恒流源 图为理想恒流源的电压/电流关系曲线  一个理想恒流源具有以下两大特征： 1） 当在源端施加的电压变动时，在源端流出的电流仍保持恒定不变。（即：源的端电压变动与源的端电流强度无关） 2） 从源端看进去，呈现无限大的阻抗。 根据恒流源的上述特征可知： 当在恒流源上施加一个电压，并串接一个负载时（例如一个电阻），该负载上的电压降只与其阻抗及（实时）电流强度有关，与施加的电压大小无关；而施加的电压发生变动时，其变量（等值）反应在源端上，负载上的压差不变，但跟随施加的电压浮动。（理解这一点有助于理解功放管真正的驱动电压来至那里）  线性压控恒流源 受控恒流源中的一种，它有一个（到N个）控制端口，图2为线性压控恒流源的电压/电流关系曲线，当控制端口的电压变动时，它的恒流值也相应变动，并与输入的控制电压成线性关系。实际上，也可以把它看成是一个电压/电流转换器。 超三原理（四） 功率放大器 功率放大器的等效电路如图  我们来看一看这个等效电路具有的特点： 1） 假定电流激励源为理想恒流源，因为它具有无限大的输出阻抗，结果功率管阳极上的变动电压将100%地通过Rx反馈到它的栅极，此时电路的反馈系数为1，结果功放级的增益也为1。它实际上成了一个（变形的）电压跟随器，其阳极端输出的电压完全取决于Rx上（由恒流源决定）的压降（U Rx）。 2） 因为电流激励源是线性压控恒流源，而且Rx也具有线性特征，所以：功率管阳极上输出的电压也就必然是线性的！ 以上为超三电路的基本原理。 理解超三电路工作原理的若干要点： 1） 复合电路中的三极管不是起放大作用的，它因μ参数的制约而变换成一线性电阻，籍以形成一个线性的反馈电压。 2） 作为激励源的线性压控恒流源，其固有特性令功率放大器成为一个（变形的）电压跟随器。因而不能以一般的电路原理去理解本电路的功率放大器。 3） 加到功放管上的激励电压Ugk仅是一个类似（在压控恒流源端）输入电压的激励电压，真正的激励电压是由反馈电压形成的，这点与一般的功率放大器是截然不同的。 超三电路的主要特点： 1） 总体的线性度由压控恒流源的变换线性度决定，与功放管本身的非线性特征无关。 2） 总体的增益取决于压控恒流源的I/U变换率。 3） 功放管阳极输出的动态电压幅度（决定输出功率）取决于复合电路中三极管的动态范围。 4） 功放级因为反馈系数为1而获得极低的输出内阻；这点对于在负载端获得良好的阻尼特性和扩展频响很有利。 5） （在没有大环路负反馈的条件下）获得极好的线性。 本文侧重于超三基本原理的描述，关于超三电路的增益；输出阻抗；失真度；最佳工作状态设定；以及管子选择等等的设计计算问题将另文论述。 本文完全出于本人对超三基本原理的理解，仅供有兴趣的同学参考，并恳请同学斧正。 (责任编辑：admin) |
