最近一直在学习单片机C语言，自从看了电影“超能查派”后，就一直想仿制一个里面的那个USB密钥，所以最近研究了下，做出了这么一个东西，经过本作品学到了不少东西

所用单片机：AT89C51 下载方式：AVR_ISP

做本作品的用意是来学习I2C通讯，所以程序方面，在网上找了许多类似功能的程序，然后尝试删减修改其功能，比较不同来学习，最终终于实现了想要的功能，也算对I2C有了初步的了解，在此要感谢科创论坛的acmilan和张静茹的指导

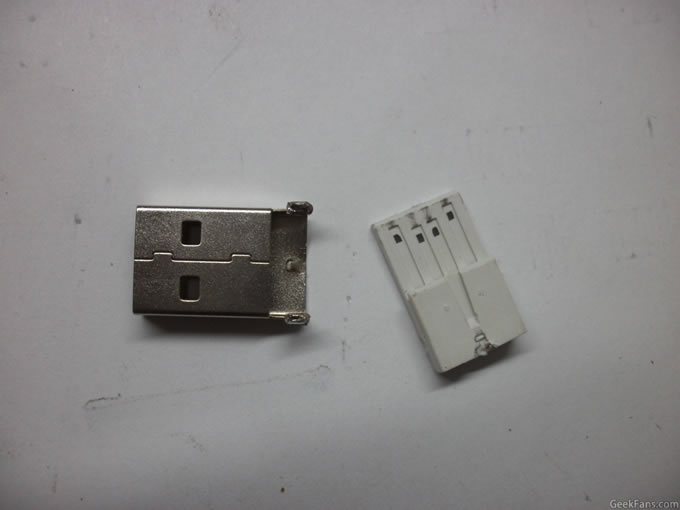

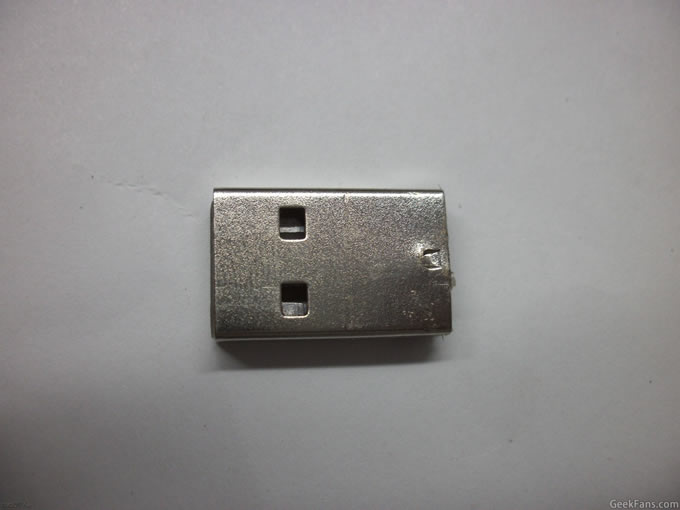

采用24C08储存密码，然后采用单片机进行读取，对比密码是否符合，考虑到美观问题，所以将此IC封装在了USB插头里，所以得先拆一个USB插头，去除内芯：

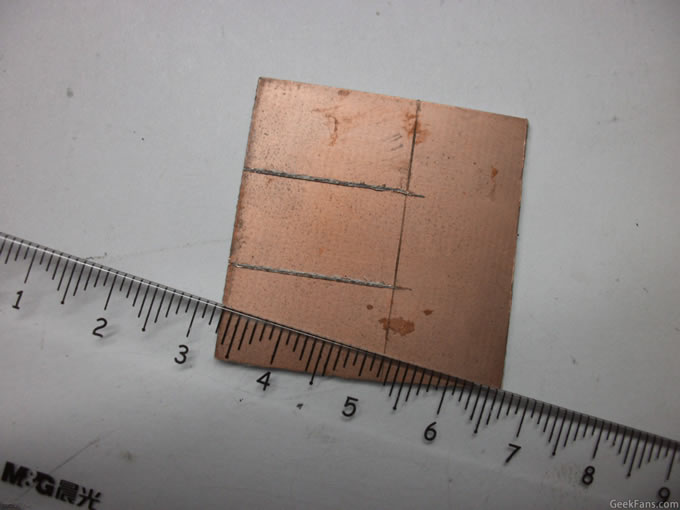

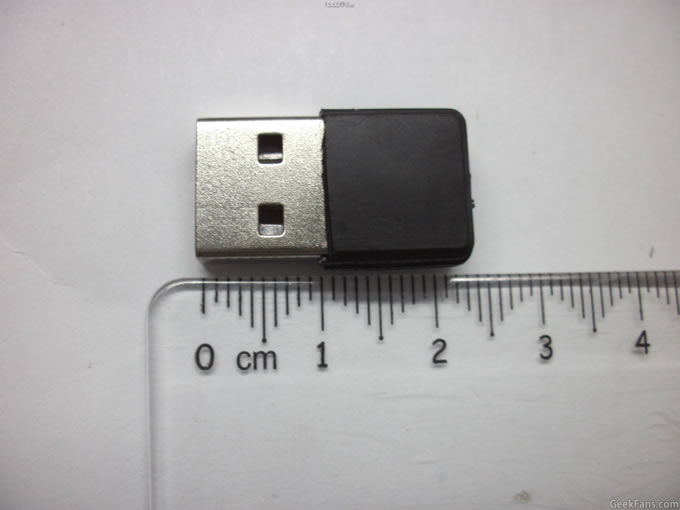

由于手头没有卡尺，所以用普通刻度尺完成封装的测量

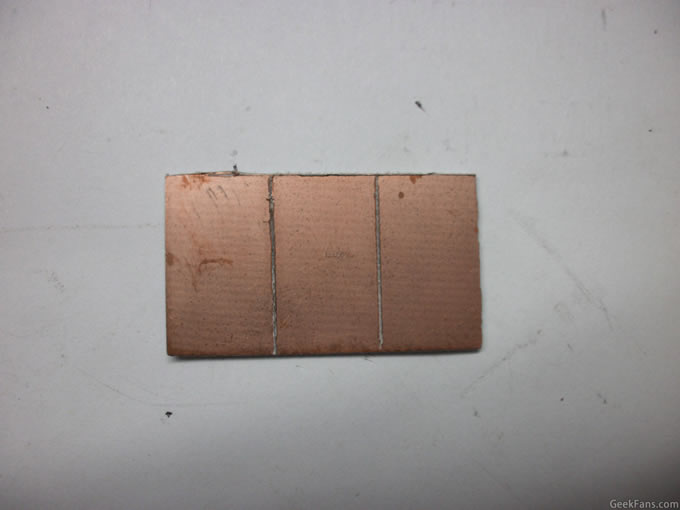

采用热转印法制作一块PCB

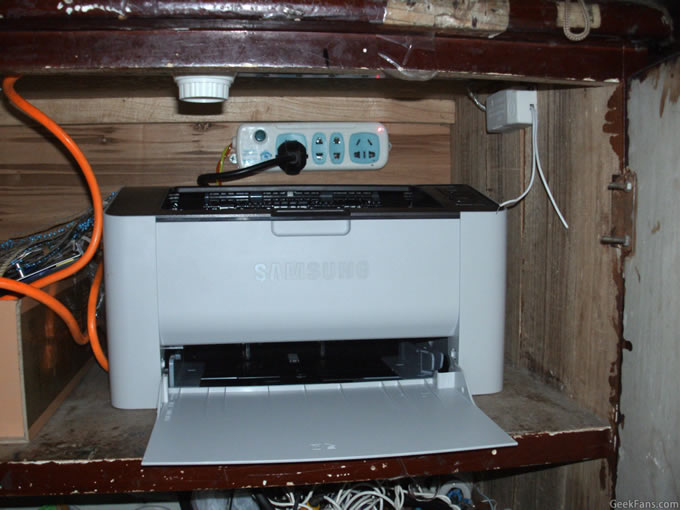

使用激光打印机打印：

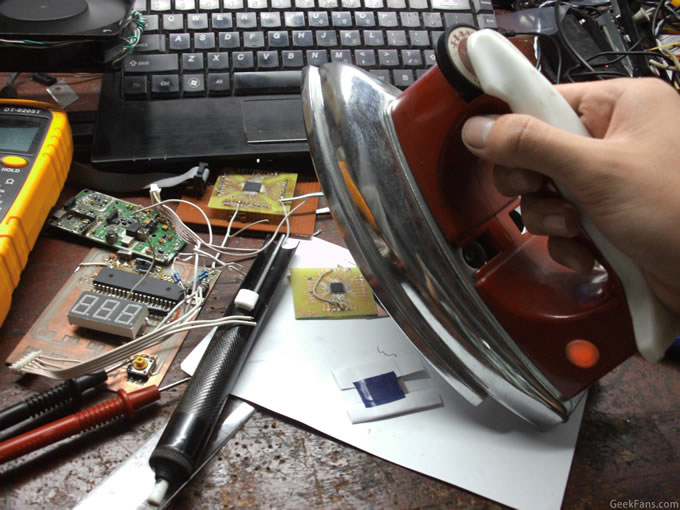

熨斗加热

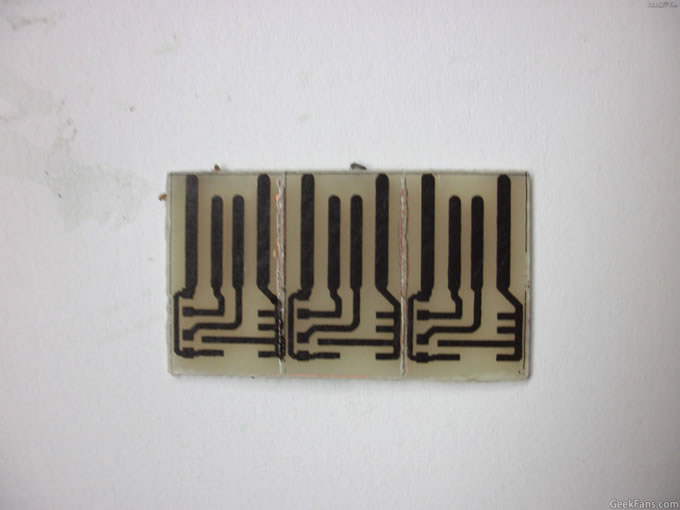

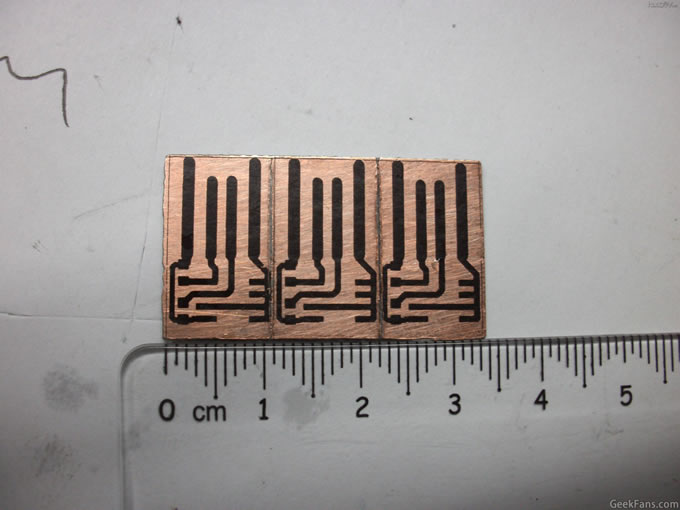

转印效果还是不错的：

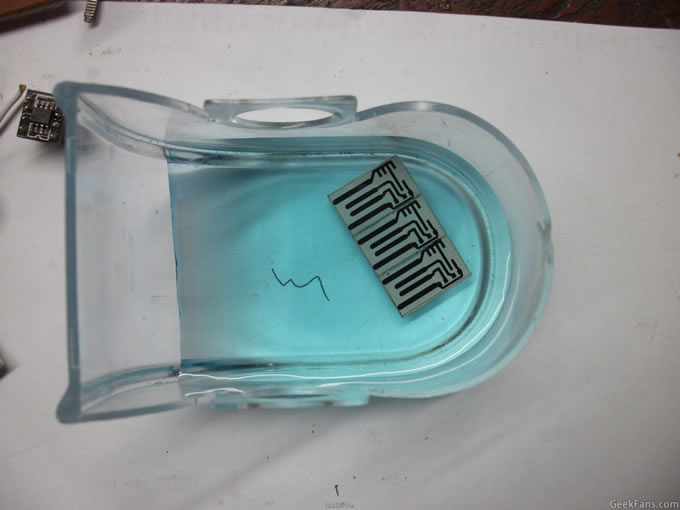

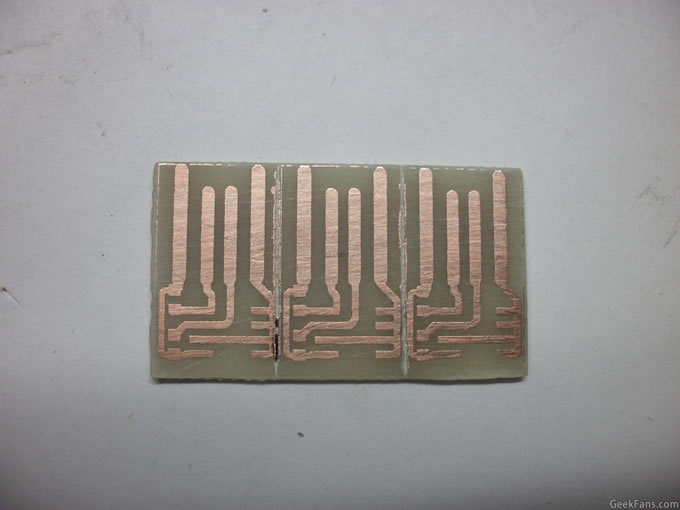

腐蚀(使用的TB上买的蓝色环保腐蚀剂，有人说是过硫酸钠，我也不确定)：

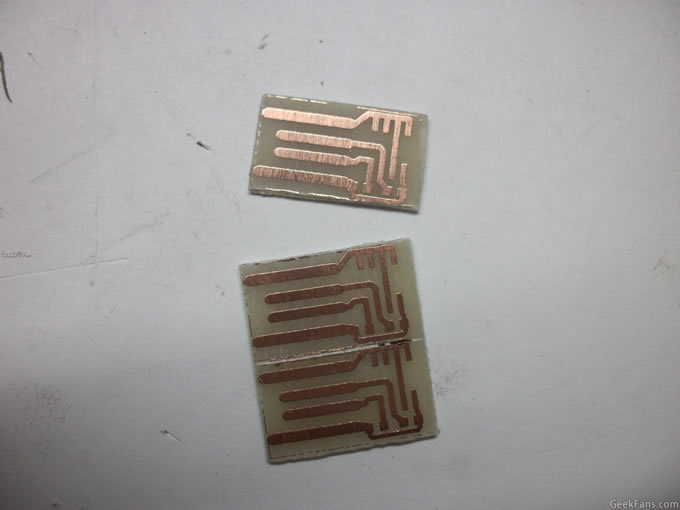

裁剪成型 :

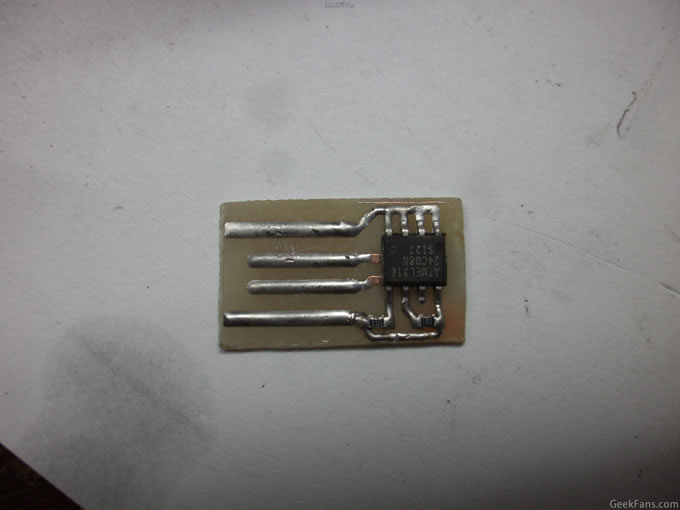

将所需原件焊上(为避免USB触点氧化，所以需要镀锡，然后进行打磨)：

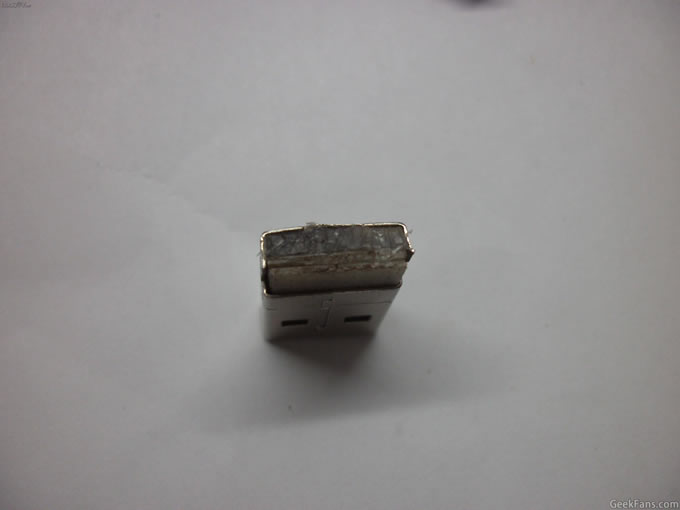

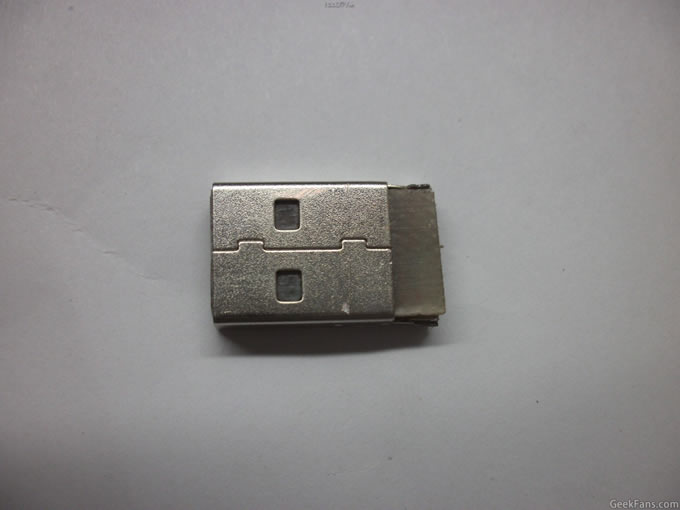

装进USB头里，正好：

用热熔胶填补内部空间：

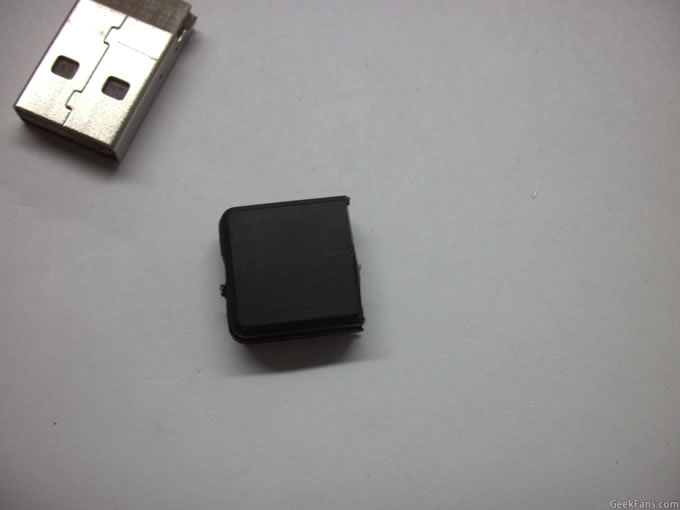

找个塑料盖套上，美观些：

哥俩好在内部粘接

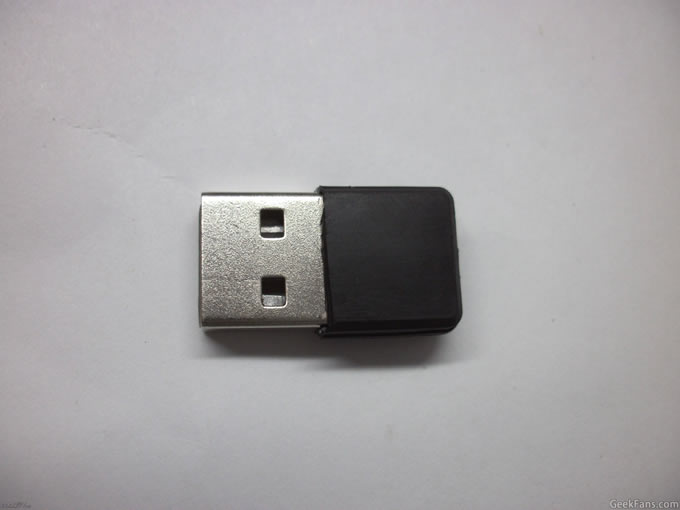

成品：

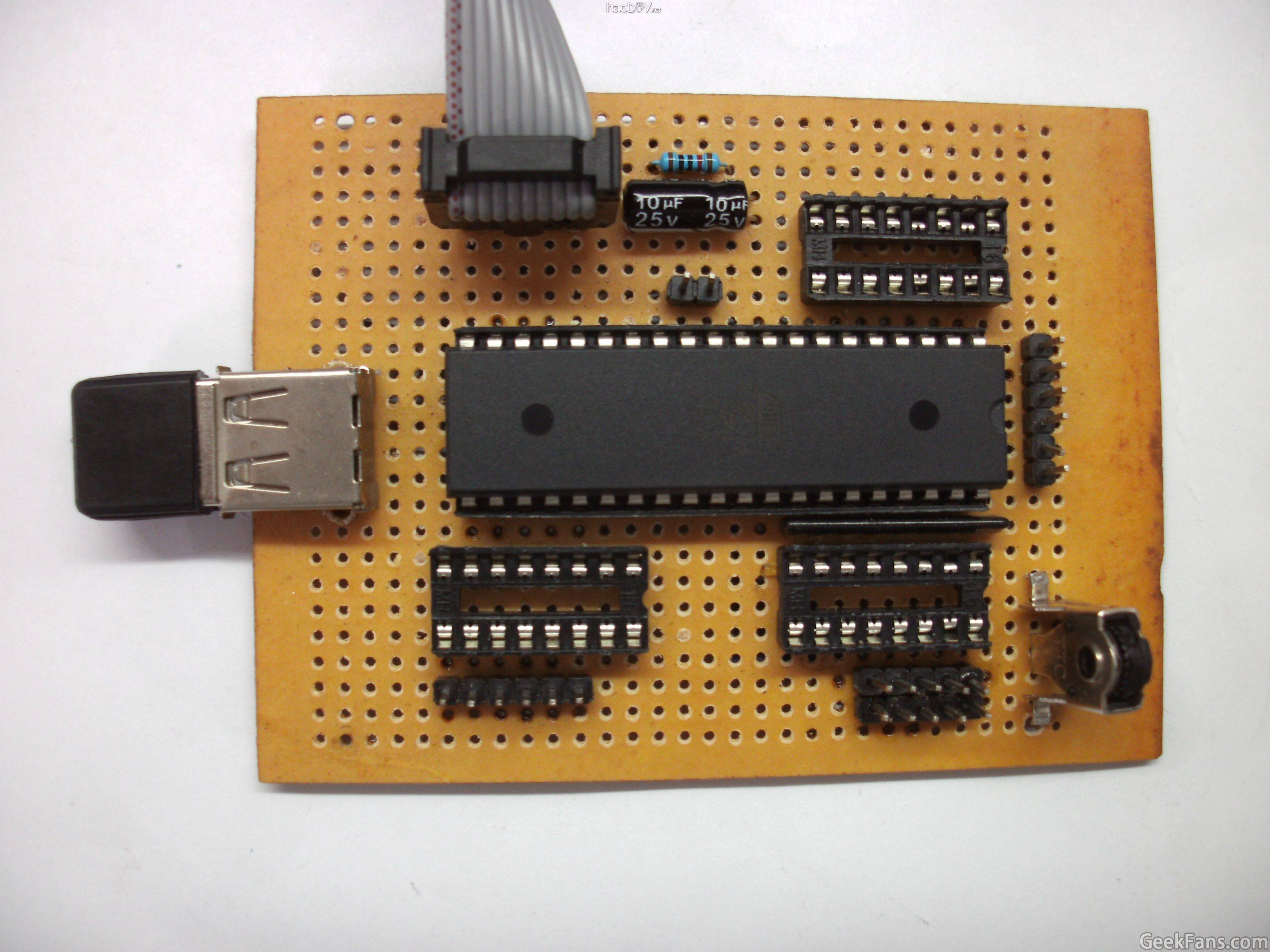

使用LED作演示，投入使用的话，将LED换成其他设备

实验后反思：本密钥虽然起到了鉴权的功能，但是存在被复制的风险，所以打算在程序里加一个密码计算公式，每次解锁成功后计算一个新密码写入到密钥里的EEPROM里供下次解锁使用，这样复制者即使复制了密码也没有太大用处了，况且复制者不可能每次都得逞，有大数据来计算公式，所以打算按照这个想法继续改进下。

测试视频，1080P录制，1080P渲染：

论坛最近怎么回事，视频老是挂，粘Flash都没用
打不开的看链接：http://v.youku.com/v_show/id_XMTMwMzA4MTA4NA==.html?from=y1.7-1.2
