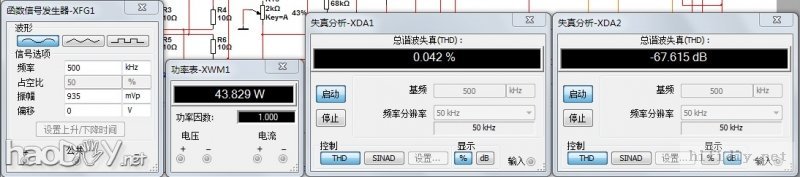

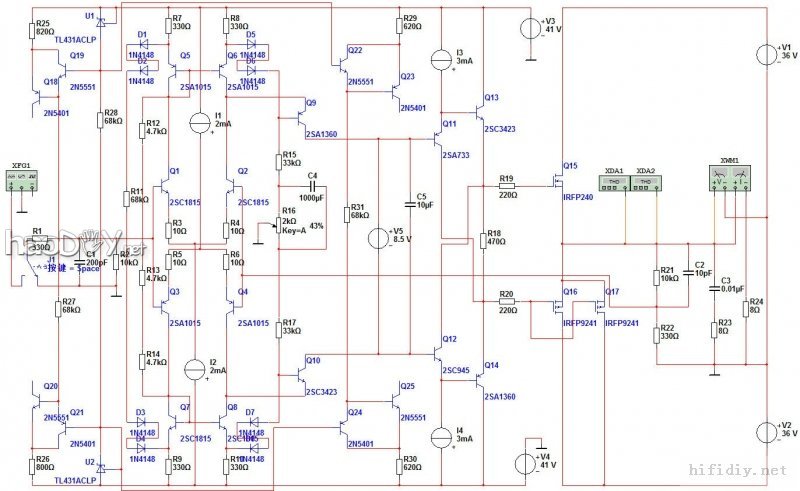

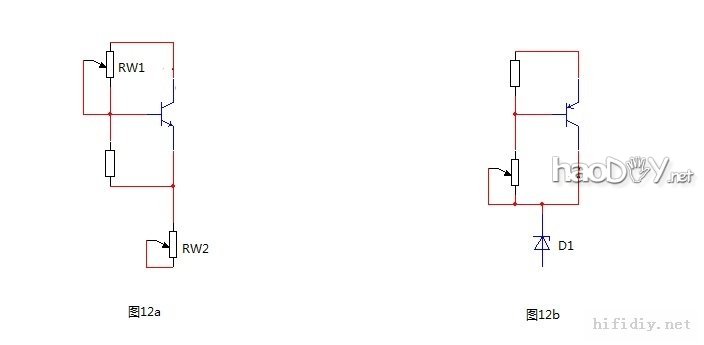

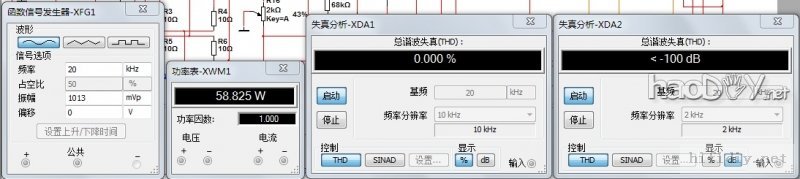

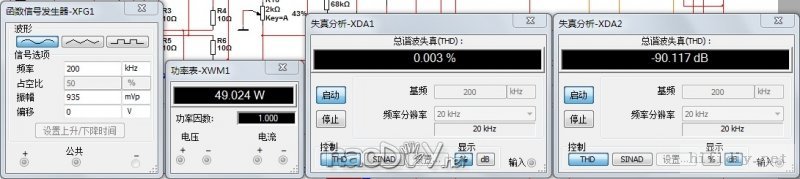

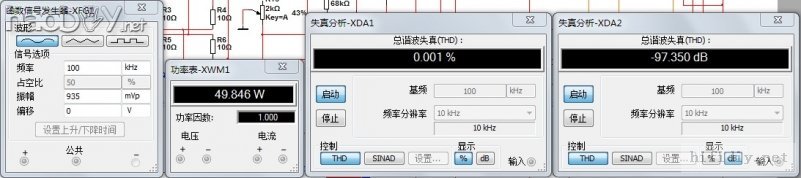

 图11除了输入级以外基本就是实际制作的电路。由于Q11、Q12工作在低电压下，因此，可以选择高hfe的小功率管来进一步降低失真。一般功放对管都是P管Cob大于N管的Cob，在实际制作中我选择Q6的hfe大于Q8的hfe、Q12的hfe大于Q11的hfe。回想去年参赛的电路，应该是管子的搭配全部用反了，特别是推动管N管hfe比P管大好多，最终造成二次谐波高高在上，实际失真高于仿真10多db以上。如果要并管做大功率功放，可以考虑再增加一级推动来降低末级管的Crss。在恒流源选择上曾经考虑过用恒流管，在有限的恒流管资料中，我发现恒流管中的电流在大电压范围下会有10%误差，最后决定用去年电压放大级电路加TL431做恒流源，一方面可以有好的温度稳定性，一方面还可以降低Cob影响。仿真中在N、P场管的栅极接入一个0.1uF的电容后， 20khz以上失真可以改善很多，但是在实际制作中遇到了电路自激，业余条件下还是以电路稳定为好。最后的目标就是去除接在源极上的0.22Ω电阻，这样失真也可以改善很多。 图12  要去除源极电阻，就要做好偏置电路。场管是温度敏感元件，离散性很大，不同型号不同批次都会有不同的温度特性，2sk1529和2sj200总的温度特性是-8mV/℃左右，如果用同型号管子做温补，代价太大，用常规偏置电路补偿量在-10mV/℃以上，会补偿过度。图12是两种针对场管的偏置电路，图12a中Rw1是专门调节补偿量，Rw2是调节偏置电流的大小；最终我选择的是图12b电路，D1我试过1.1V的发射管，2V的LED管，最后确认用2.5V稳压管补偿最合适。 图13，再加1mV失真仪显示为0.001%  图14  图15  图16  仿真的结果是令人兴奋的，虽然实际制作不一定能做到仿真中的结果，还存在着电源变压器对放大器的干扰没有完全消除、中点调零电路虽然可以消除电源噪声，但是无法消除前级稳压电源不对称的温度漂移等问题，但是超越前作是一定的。主要表现在信噪比有所提高，还有声道分离度也得到提升。从去年声道分离度测试图表来看，我感觉声道分离度和放大器的开环增益和相位线性度有关，去年测试的情况不是很好， 20khz不到-60db，喇叭中特别是高音喇叭可以听到另一声道的声音，这相当于引入了一个失真信号，这次制作后喇叭中听不到另一声道的声音了，最终反映在声音上透明度提升了一大截。如果失真电平真的能做到噪声电平以下，那末级管将不用再区分音频专用管和工业用管，剩下的是信噪比的新挑战，如果利用功放中消除Cob影响的电路去打造稳压电源，电源的性能同样会提高一大截。相信大家会有更多更好的方法去挑战新的极限。 (责任编辑：admin) |
