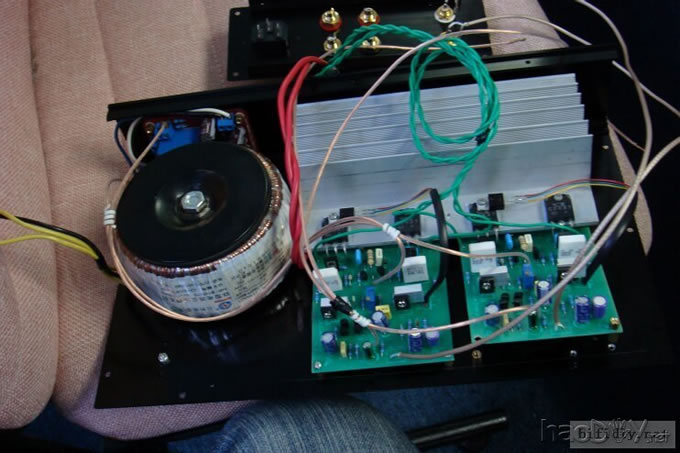

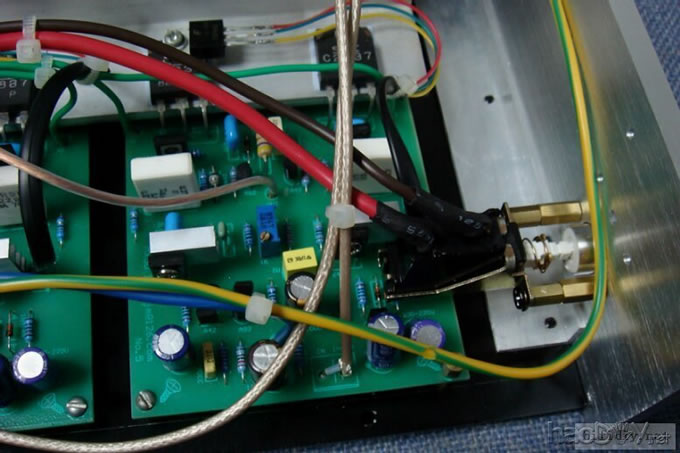

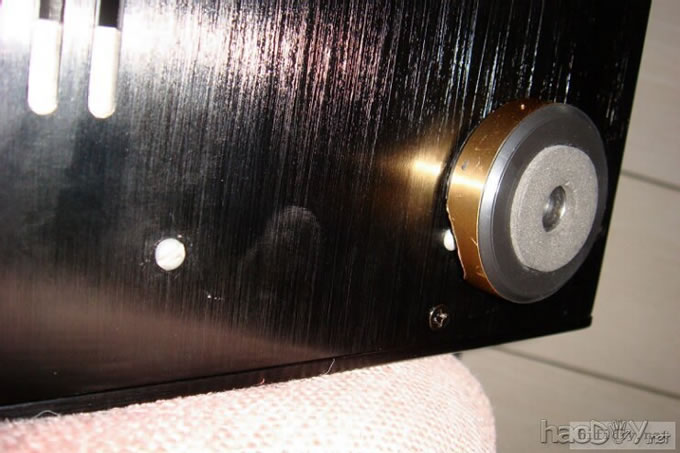

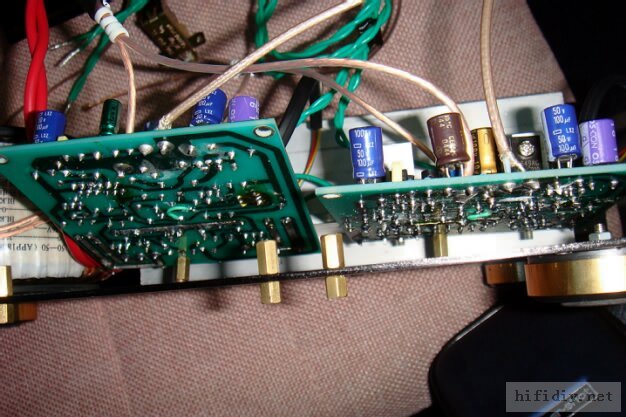

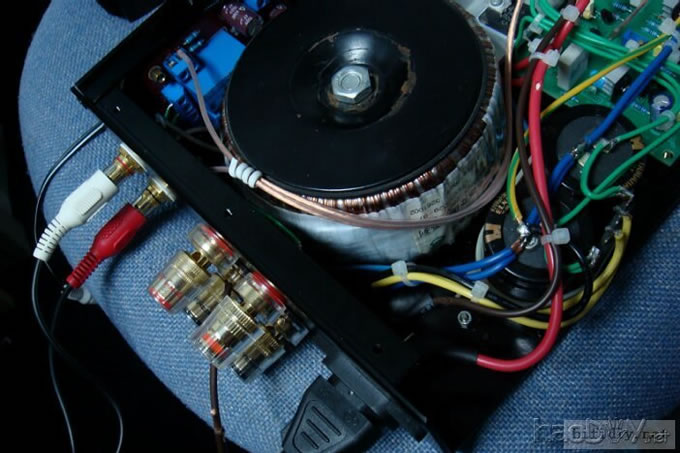

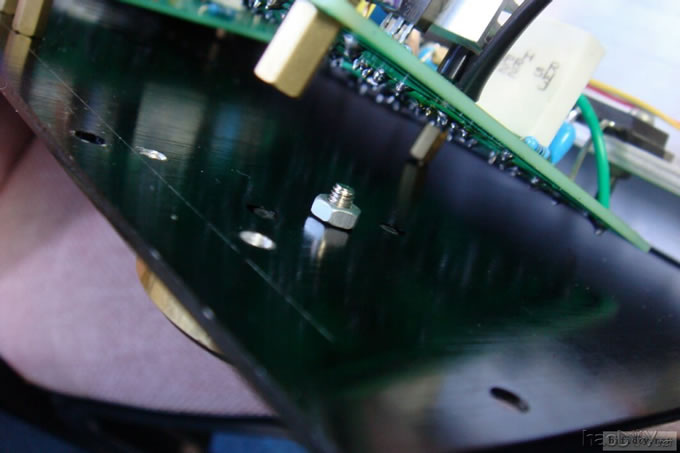

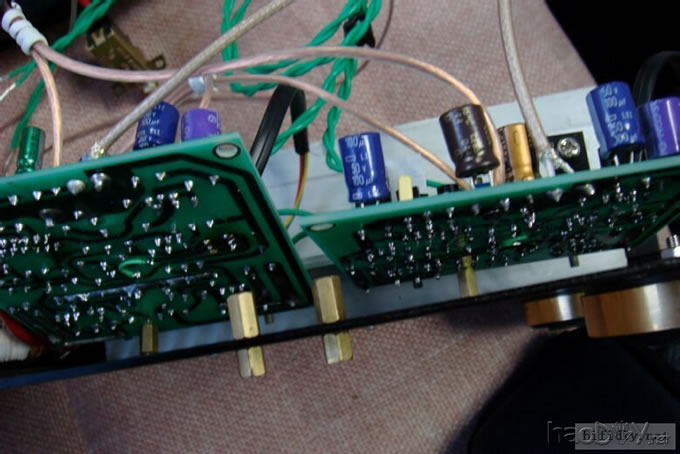

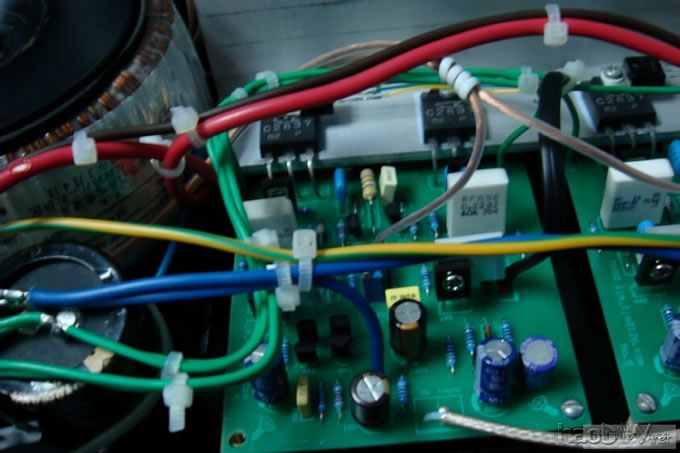

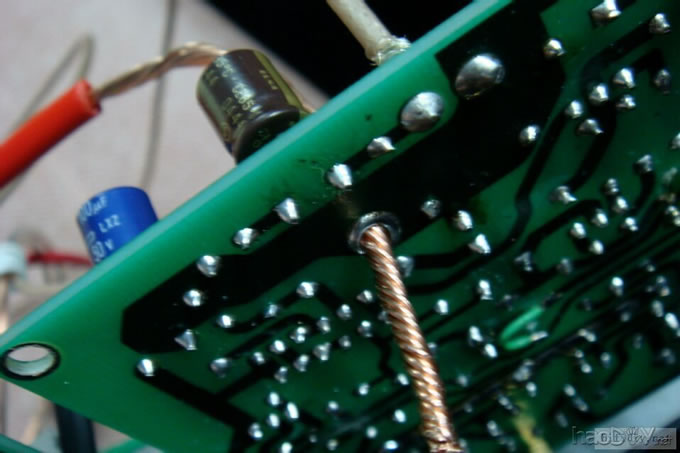

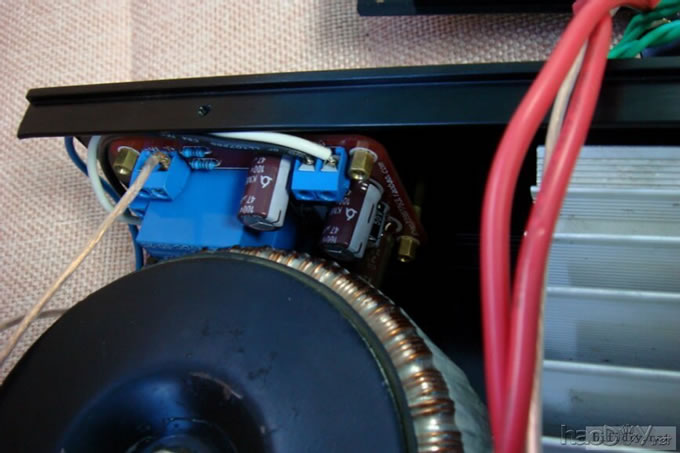

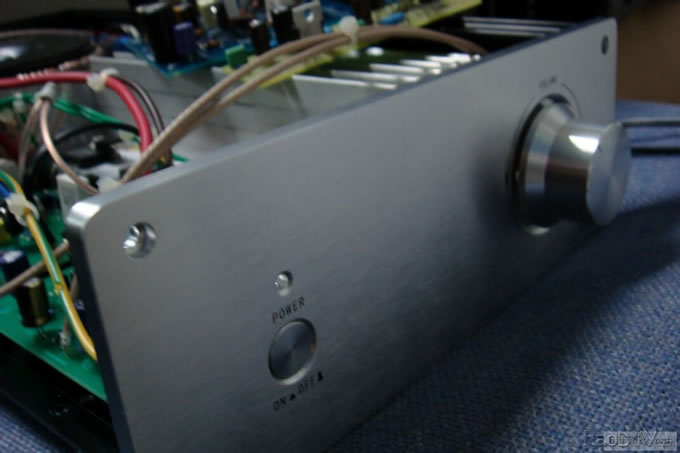

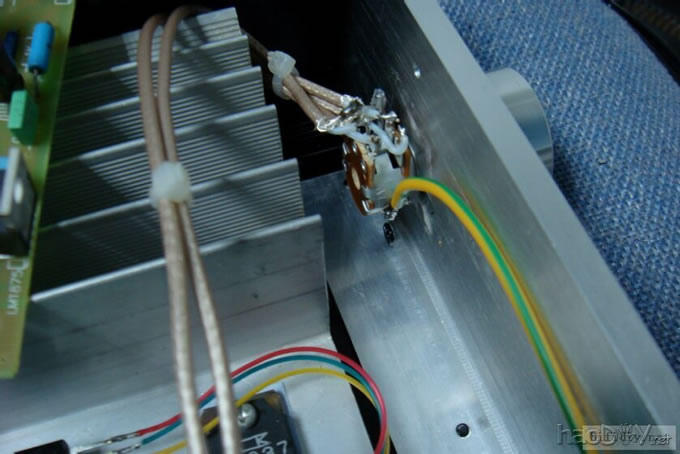

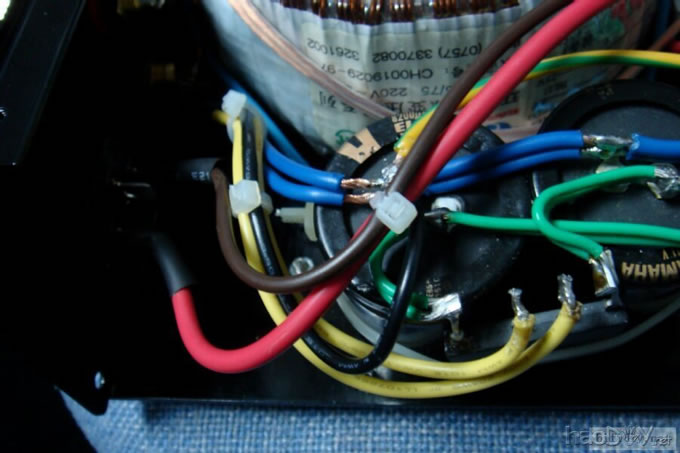

发点牢骚先：要是发现自己做功放有如此麻烦，打死我也不做了，买个大家做好的成品，自己慢慢改多好啊 连续几天，人快累死了，腰酸背疼加眼花，有种要抓狂的感觉。 切入正题： 多年前也弄过很多板子，最终都是不了了之，估计很多朋友也是这样吧，一堆板子，出声音了，但没装箱，最后往往又拆掉了，从来没有出来一个成品， 这次下狠心，无论花多大代价，花多少钱，也要做完，装箱成成品。 除了以前上焊接图时就准备好的，环形变压器，整流板、MX50板，喇叭接线柱外，还差一堆东西，于是去感冒友那儿弄个机箱和滤波电容，淘了一堆KZ和silmic的电容，加上雅逸音响的ALPS电位器。 准备的差不多后，最大的问题就是机箱， 感冒友的这个铝功放机箱太太小了，最后发现准备好的整流滤波板和喇叭保护板根本装不进去，功放板的散热器也太大。 经过精确的比划摆位，终于确定，整流滤波自己搭焊，喇叭保护板就在侧面打4个孔后，竖立安装，而变压器就紧挨着散热片（最近处才1-2mm左右的空隙）。 初步结构如下图  大家可以看到，上面摆位后留给前后面板的位置实在太小，非常非常紧凑，散热器和PCB的两端都顶到机箱的两边，那个PCB的铜柱那儿我划了一条线的，刚刚好。 前后左右都空间紧张，一切位置必须精确的控制 近距离的图  机箱打孔： 机箱上下盖板厚度不到2mm，真的不厚，不过打孔也很方便了。 右侧板，在后部打4个空，对准喇叭保护板的四个铜柱孔。 上图 看看这个喇叭保护板怎么活下来的！ 那个黑白是20V交流 专给喇叭保护板专用，这个拆机的日升变压器还真凑合，需要的绕组都有，电压也刚刚好，跟量身定做一样。  然后是底板的打孔， 原来散热器部分就有三个自攻螺丝孔，所以在底板的位置上打好三个孔，把自攻螺丝换成普通m3的螺丝，在散热器里面上三个螺帽（又是苦力活）拧紧， 因为散热器底部压着一个机箱脚了，所以我在散热器底部又打了一个空，再攻丝，然后机箱脚就透过底板的孔拧到散热器一体了。 上图 图中的机箱脚有个缺口，也是故意烫的，因为原来的散热器一个固定螺丝和这个机箱脚冲突。  加上底板上的4个PCB的固定孔，除了变压器的固定大孔，其他都够了。 把同事的bosch电钻借来（终于省了买钻的钱了），还缺小规格的钻头，自己又买了4个小钢钻头（6元），加上买来的一堆攻丝工具（乱七八糟加起来60多元）， 平生第一次来拿电钻和丝锥干活，还真学到不少知识。 变压器固定： 变压器原带的M6的固定轴那个长度刚刚好，多个4mm肯定顶着盖子了，偏偏还是坏的，螺帽坏了，拧不进去，所以赶去五金店买了一个长度刚刚好的螺杆（那么大一个店，里面唯一的一个，我说买5个，商家居然没有找到，加上10套m3的小螺丝），配置了两个螺帽 为啥两个呢？ 一个用于把螺杆固定在机箱底板上，一个用于固定变压器本身， 你看图上的螺帽新新的。 嘿嘿 上张电路板的图，途中的原来换成绿色的muse耦合电容被换成棕色的silmic电容。负反馈也换成KZ电容。  下面两张图就很夸张了，开始找不到合适的地线，拿了一个6平的超粗铜线，分成两股到两块PCB，分成两股后，还插不到PCB的地线孔中，太粗，干脆拿电钻把这个孔打通扩大，终于能过去了 呵呵呵呵， 不过最后还是把这个又粗又硬的电线线给扔了，实在实在太粗，焊接非常困难。  完成的图  绿色和蓝色线是电源线 黄绿双色是整机接地线，红色和棕色的是220V接开关的线，接电位器是特富龙镀银屏蔽信号线 看起来乱七八糟的，没办法，机箱太小太小，能塞下我就感到万幸了，看看后面变压器和喇叭接线柱，接线柱几乎就顶着变压器了。 各个细节 虽然自攻了螺丝孔，但考虑铝板太薄，还是加了铜帽  严格在滤波电容处一点接地，蓝色的线就是，两根，一头通到两块PCB的地线孔，另一头通到两个喇叭接线柱的黑色端，中间再拨开开两个位置，焊接在滤波电容上，同时外壳的黄绿双色线和黑色的变压器地线也在此， 滤波电容是ELNA的雅马哈金字滤波，71V 8200uf，无意中买的两个，没想到必须要用上了。  每个线都扎了一下，但是绿色线是镀银的，外皮又硬又滑，包括那个镀银信号线也是一样，外皮络铁都烫不动，是不是镀银的线外皮都是很紧硬啊  整机唯一的金属外壳接地点，这是在上电前测试时发现的，虽然电位器本来已经留了焊锡在外壳上，但本来不打算焊接的， 直到，直到用万用表检查发现功放的地线和外壳是断开，才意识到整机的外壳没有接地，于是把这个黄绿地线给接到滤波电容的地了。 黄绿线蛮好看的 嘿嘿嘿。  为了安全起见，还是把220V交流部分统统用热缩管套上了，包括开关和后面的电源座。  看起来很不齐的线，不过没办法，尽力了我，一切的痛苦都来源于这么小的机箱。 雅马哈电容旁边是一个6A的整流扁桥，0.01u的电容我就不并了，就这样已经够丑了。  不想搞紧凑型的啊，被机箱逼的，快逼疯了我 55555，不过信噪比真的很好，本来还打算把变压器部分再屏蔽屏蔽的，看来不用了 还遗留的两个小问题， 1:如何把滤波电容固定死，现在虽然基本动不了，但那是电线固定的，外加一跟扎带把两个电容和整流桥扎住了，感觉不太好。 2:电源开关上还有个指示灯的孔， 不知道接在那儿合适，实在不想再拉线进去了 呵呵 呵呵，多加了一套铜柱，这样按下去后，电源开关基本和面板平了，看着很舒服 那个音量旋钮，alps的杆子太长，一怒之下，拿钳子掰掉了一截，反正是铝的，掰完那个柄跟狗啃的一样，好在套上旋钮啥也看不出来了，嘿嘿  小的改进，把1k的可调的接法改变了， 见5楼PCB的图。 把1K可调的第一脚和中间的脚短路，然后把中间的脚的PCB铜箔断开，把断开的另一端接到第三脚 (责任编辑：admin) |
