这样　无论如何也不会因为可调电阻接触不好烧管了。

附图
这辈子终于做好一台完工的功放，聊了心愿，上图mx50

感谢以前大家的讨论，让我改掉这个隐患，　我已经做过仿真，改成此接法不会对偏流调整范围造成影响，放心更改。

如果也是NO.5版本还有一种改法，把电位器的中间那个脚弯成和第一脚短路，中间那个脚就不和pcb接触了，然后铜箔那边把中间的pcb和用焊锡和第三个脚短路即可，　就不用割开pcb焊线了，　当然如果你已经焊好就没办法了，剪脚后，脚的长度肯定不够了。

开机上电说明：

　　开始串个灯泡，上电，　灯泡瞬间闪亮一下，然后熄灭，测中点电压，3mv 10mv，不管了。

然后开始调整静态电流，　万用表200mv挡，一头接喇叭红色柱子，一头接每块PCB右边2837功放管的E级（最右边的脚）,相当于接到0.22欧的电阻两端, 调整电位器到4.0mv，4/0.22 ，静态电流为20ma不到。

开机，接喇叭，非常非常安静，当然可能与没有前级放大有关，总之噪音是完全听不到的,交流声更没有，线虽显杂乱，但一点接地的规划，我是不打折扣的严格做到底了。

拿值十几元的破mini音箱听了听歌，没啥问题，晚上11点，收工回家。

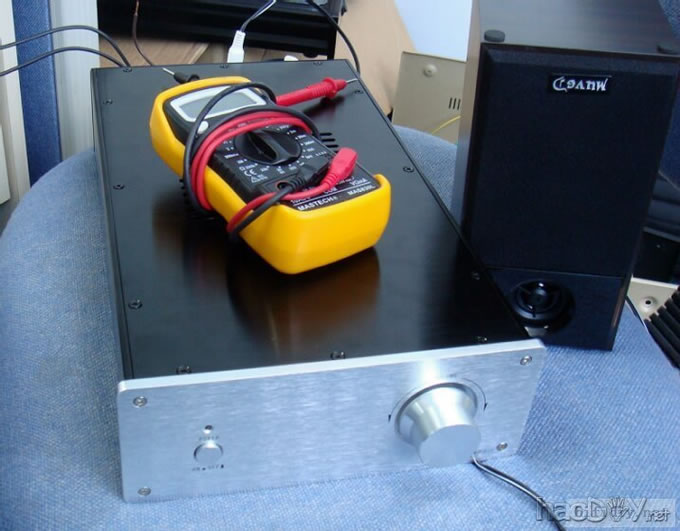

上盖之后

这辈子终于做好一台完工的功放，聊了心愿，上图mx50
