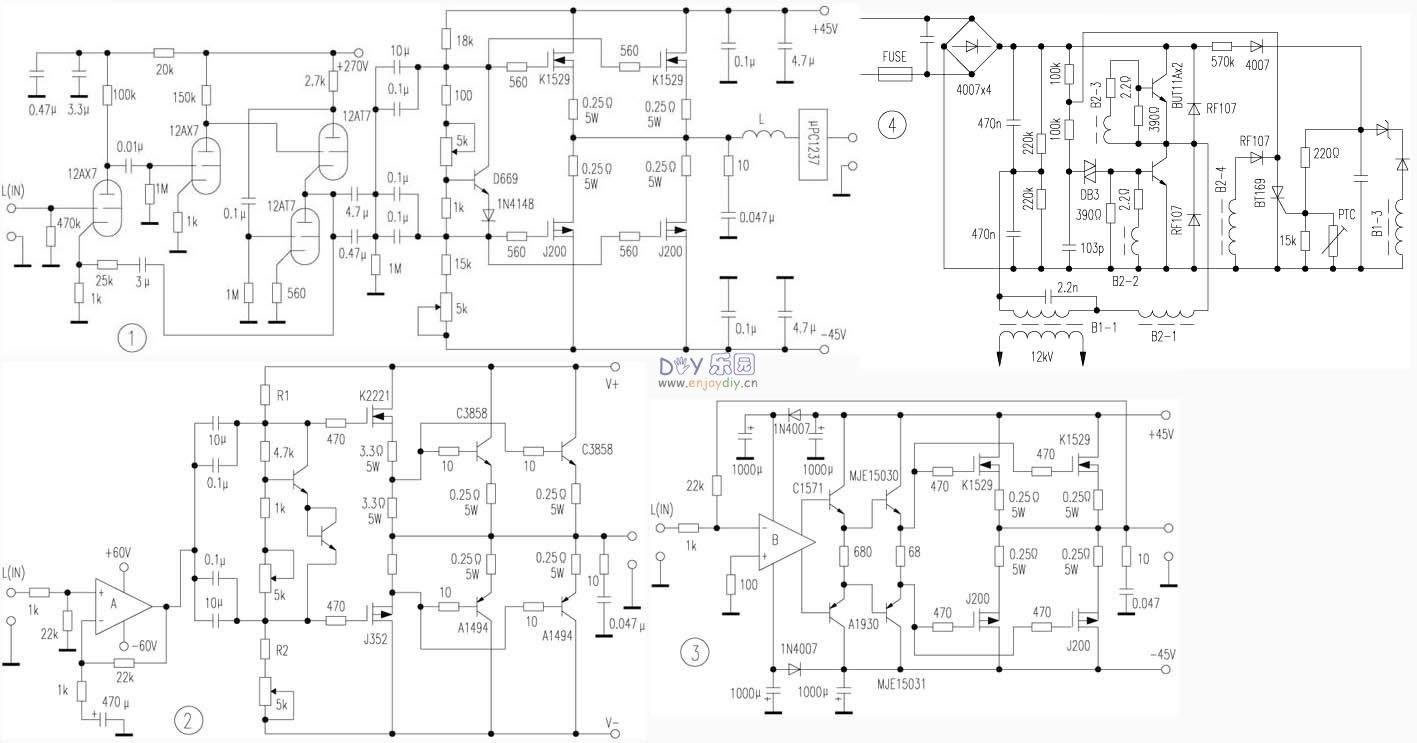

为满足部分“高温”发烧友的需求，笔者推荐几款胆石混合功放及石机功放，仅供发烧友参考。 一、胆石混合功放 原理图如图１所示，笔者选用和田茂士线路作电压放大，场效应管作电流放大。其实，一些优秀的胆前级电路很适合作电压放大，特别是和田茂士ＳＲＰＰ输出线路，具有极低的输出阻抗和较强的负载能力。末级仅作０ｄＢ线路放大，电压放大级与电流放大级用电容进行信号耦合。 这次笔者仍采用《电子报》今年第１期胆机制作文章介绍的电源板，而重点改进在用料上，即把原高压滤波所用全部电解用若干个１μＦ～１０μＦ／４００Ｖ的ＥＣ薄膜电容及金龙ＭＫＴ电容并联代替。主板仍然可用国产电子管组装（Ａ型板），发烧友也可用全新俄罗斯１２ＡＸ７、１２ＡＴ７（Ｂ型板）或欧洲管升级。信号耦合电容还可用维他命Ｑ电容或其他顶级电容摩机。 制作时为便于装配及摩机，共使用两台机箱，胆前级与０ｄＢ后级各装配一台，两台独立调试。其中后级每声道使用了４对Ｋ１５２９／Ｊ２００，每声道各用１只５００Ｗ环形变压器供电，采用外置散热器机箱，尺寸达４８０ｍｍ×４３０ｍｍ×１５０ｍｍ，为制作大功率甲类功放创造了条件。两台机箱用信号线连接。当分开时，和田茂士电压放大部分即可单独作为一台胆前级使用。 该功放具有声场宏大，定位准确，音色甜美，印证了“简洁至上”这一名言。 该功放不足之处是成本较高，体积较大，一般通用机箱不易装配，发烧友需量力而行。 二、石机混合功放 原理图如图２所示，该方案组合主要是从降低成本及减小体积方面考虑的。 由于大功率场效应管售价较高，业余条件较难配对。为此，笔者采用了大功率场效应管推动大功率三极管。由于大功率三极管售价低，易配对，从而降低了制作难度。并且场效应管参与功率输出，推动级静态电流高达３００～６００ｍＡ，从推动级开始，功放便工作在甲类状态。 同样，电压放大部分可选用图１的和田茂士前级电路。从减小体积出发，笔者使用了专门针对ＳＡＣＤ与ＤＶＤ－Ａｕｄｉｏ而制作的电压放大模块，左右声道各一块，尺寸仅１１ｃｍ×８ｃｍ，便于与末级电流板装配在一个机箱内。该模块制作的功放带宽达５Ｈｚ～１５０ｋＨｚ，总谐波失真在０．０１％以下。若发烧友不想投资过大，象发烧友手头都有的ＴＤＡ７２９４、ＬＭ４７６６、ＬＭ１８７５等功率运放，只要将其配图１或图２所示的０ｄＢ放大极，降低末级０ｄＢ部分供电电压，即可制作出１０～６０Ｗ的纯甲类功放，其音色定会给你耳目一新。 推荐摩机：若图１中的和田茂士电路搭配图２ ０ｄＢ后级，０ｄＢ后级所用对管２ＳＣ３８５８／２ＳＡ１９４３（玻担埃祝┰黾又粒炊裕岣撸埃洌潞蠹豆ぷ鞯缪刮罚啊保埃埃郑敲矗灰缭茨芰抗┯Τ渥悖⑷韧ǔ涤嗵跫峦耆梢郧嵋字谱鞒鲆依啵常埃啊担埃埃祝ǎ甫福⒓桌啵海常啊保埃埃祝ǎ甫福┱饫嗑尬薨怨Ψ拧Ｋ淙淮蠖嗍⑸沼巡⒉恍枰偻叩墓β剩侵挥写⒈腹β试酱螅蔡缌髟酱螅Ψ诺哪谧璨呕嵩降汀Ｔ诙疃ㄊ涑龉β誓诰哂薪锨康那涸啬芰陀判愕钠德氏煊Γ鸥淄贫粝浜涂刂埔粝洹Ｌ乇鹗且恍┙诿贫ゼ兑粝洌镁尬薨怨Ψ磐贫缘酶匾１收呷衔灰Ψ攀涑龉β誓艽锏剑保担埃住粒玻ǎ甫浮⒁依啵ⅲ常埃住粒玻ǎ甫浮⒓桌啵湍芡贫么蠖嗍埔粝洹? 另外，发烧友还可用其他靓声功率管如Ｋ８５１、ＳＡＰ１５Ｎ／ＳＡＰ１５Ｐ、ＭＪＥ１５０２４／ＭＪＥ１５０２５作０ｄＢ放大。 三、电流反馈功放 原理简图如图３所示，该线路采用了真正的电流负反馈电路，有别于报刊介绍的在负反馈环路中增加取样电阻一类电路。众所周知，电流反馈具有宽频、高速、低失真的特性，所以日本金嗓子名机中大量使用此技术。这里仅给出简化示意图，其末级采用三级电流放大，使用摩托罗拉专用驱动管ＭＪＥ１５０３０／ＭＪＥ１５０３１，驱动负载轻松自如。 四、电压反馈功放 在这里仍采用《电子报》今年第８期《轻松制作靓声甲类功放》一文中的电压放大线路，主要改动在后级电路，原理简图如图４所示，在此用示意图代替电压放大部分。电流推动级采用了日立公司最新１２０Ｗ大功率场效应管Ｋ２２２１／Ｊ３５２，并且推动级电流高达３００ｍＡ，反馈点改在输出端，为大环路负反馈，选取合适的Ｒ阻值即是一部前馈式功放电路。该线路板包括的预推动级、推动级、末级电流放大级及温度补偿三极管，应全部固定在散热器上。Ｋ２２２１／Ｊ３５２若不易购到可用Ｋ１０５８／Ｊ１６２或Ｋ１５２９／Ｊ２００代换。该功放音色保持了ＭＯＳ管的声音特色，低频力度强劲，解析力高。 以上四种后级电路均可在３０～６０Ｖ内供电，０ｄＢ后级可提升工作电压。电流放大印板均为双单声道设计，每声道预留有４对大功率管的位置，发烧友应根据散热器面积、变压器功率及所需功率（Ｐ乙＝Ｕ２／２Ｒ，Ｐ甲＝２Ｉ２静?Ｒ）选取功率管对数及其静态电流。对于６３Ｖ以下的滤波电容，ＥＬＡＮ、松下、诺华当然是首选。对于容量１００００μＦ耐压１００Ｖ的发烧电解，市面上选择余地不多，即使能购到某些音响专用品牌，其售价也相对较高，从性价比方面考虑，笔者选用若干ＥＬＡＮ ４７０μＦ／１００Ｖ、ＢＥＮＮＩＣ １０００μＦ／１００Ｖ、ＢＥＮＮＩＣ ２２００μＦ／１００Ｖ电容并联使用，降低输出容抗，其性能比某些音响专用大容量电解还好。 对于电源变压器，发烧友应选漏磁小、效率高、发热量低、Ａ级材料制作的优质产品。无论是环形还是方形变压器，其售价都相对较高，市面上一些低价位通用产品应慎用，发烧友应购买优质产品或到生产厂家订做。 若要挖掘以上功放的潜力，发烧友可试着从电源方面着手考虑，比如电压放大部分和电流放大部分均用稳压电源供电。音响器材中还可加入电源滤波器与高精度电源稳压器，这些器材国产品牌众多，选择余地较大，其带来的好处是音响系统异常宁静，还可增添许多音响细节，十分超值。 当然，如有条件，末级电容滤波可完全用数十只乃至数百只薄膜电容并联滤波，但其体积是巨大的，成本也是惊人的，好在市面上有许多二手薄膜电容可供选择，价格也在发烧友的经济承受能力之中。薄膜电容所营造的声场是许多号称“音响专用”的电解所无法比拟的。  |
