怀旧。重做 QUAD405功放

时间:2012-09-28 11:08来源:hifidiy.net论坛 作者:WKJ 点击:
近日在论坛二手区看到天津wangfan430 兄出套比较高阶的QUAD405套件。觉得用料比较合我的心意。马上就收下了。套件PCB用的是湖泊之战最早的版本,最接近原版的版本。 电阻:用了64个DALE 高精度1/2W 电阻,R23是DALE 2W, R35和R36原版是0.08欧电阻线,用hanmi
近日在论坛二手区看到天津wangfan430 兄出套比较高阶的QUAD405套件。觉得用料比较合我的心意。马上就收下了。套件PCB用的是湖泊之战最早的版本,最接近原版的版本。
电阻:用了64个DALE 高精度1/2W 电阻,R23是DALE 2W, R35和R36原版是0.08欧电阻线,用hanmi 2w 0.08欧,560欧用IRC极品红色7W电阻。
无极电容:用的银云母,PHILIPS和西门子薄膜。电解用的西门子,RIFA, SANYO OS,ROE,UCC等,定制的进口红色漆包线的空心电感。
小管用的BC214 BC237和C556,推动用全新MJE15031功率管用全新正品ON的2N3773运放用的是金封金脚LM301AH
以前做过405,。音质很不错的。料没这个好,不知这个做出来声音怎样,马上动手做角铝。


这是原来做的405

怀旧。重做 QUAD405功放

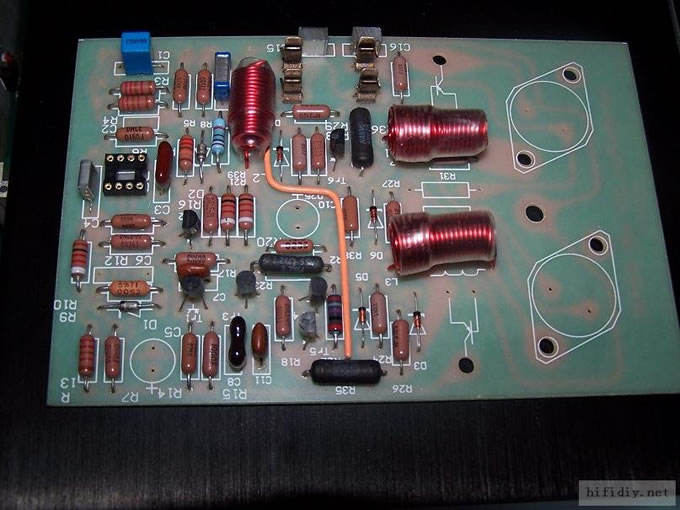

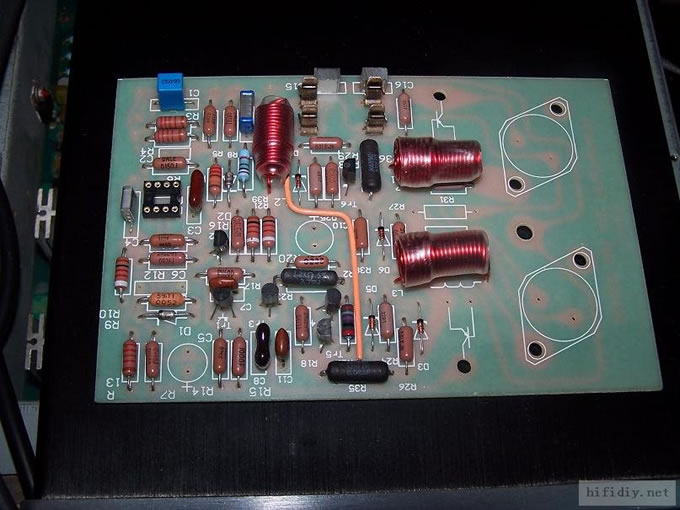

这是wangfan430兄出给我的板子。很漂亮


怀旧。重做 QUAD405功放






怀旧。重做 QUAD405功放

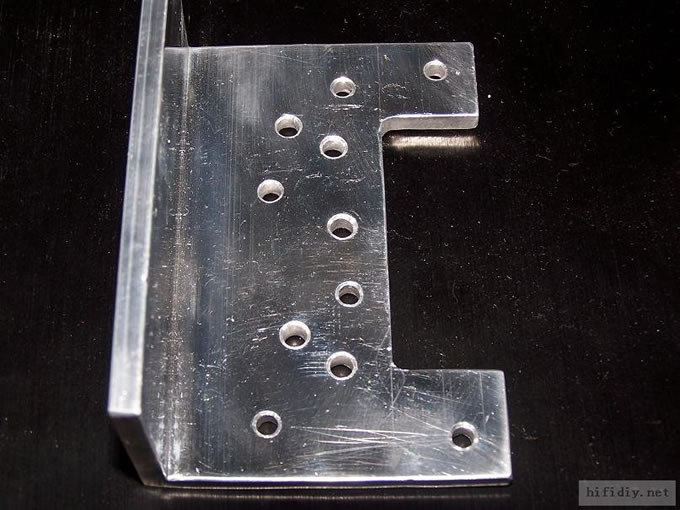

花了一下午搞的两个角铝

怀旧。重做 QUAD405功放

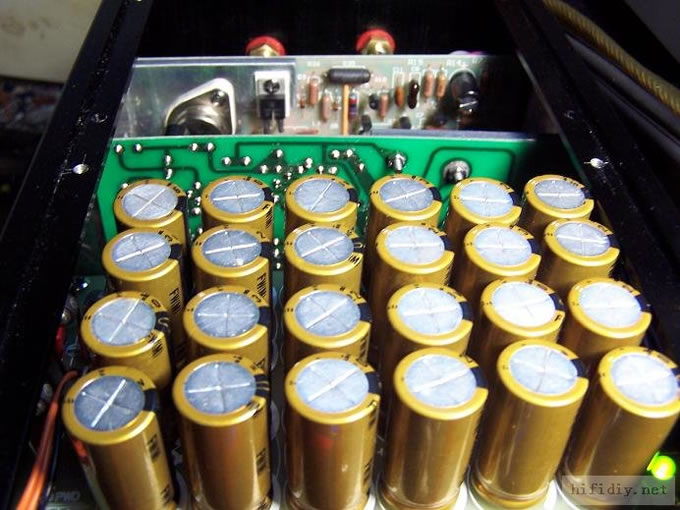

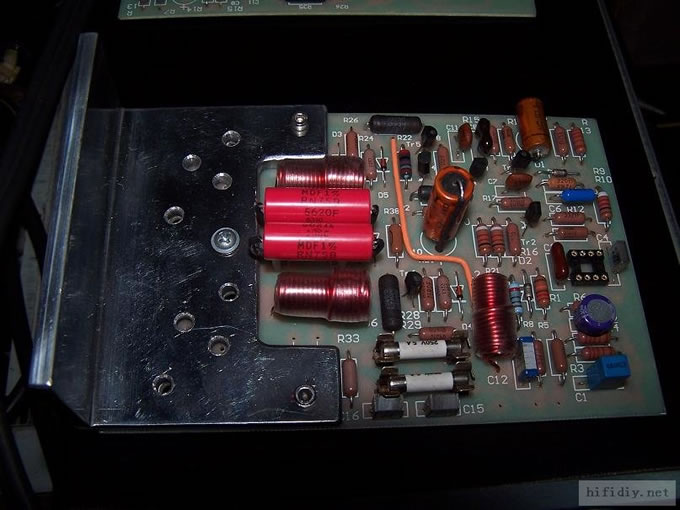

装上电容了

怀旧。重做 QUAD405功放

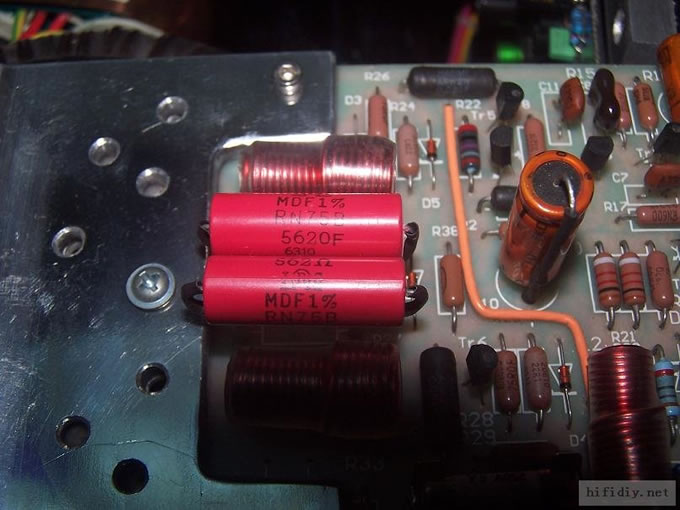

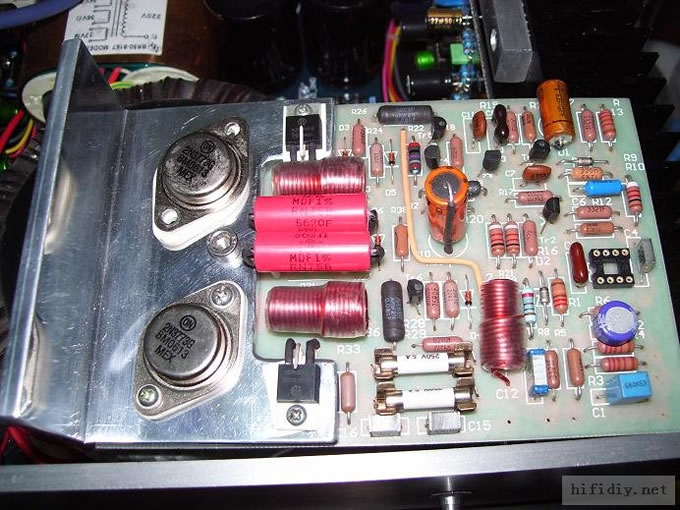

560欧用IRC极品红色7W电阻

怀旧。重做 QUAD405功放

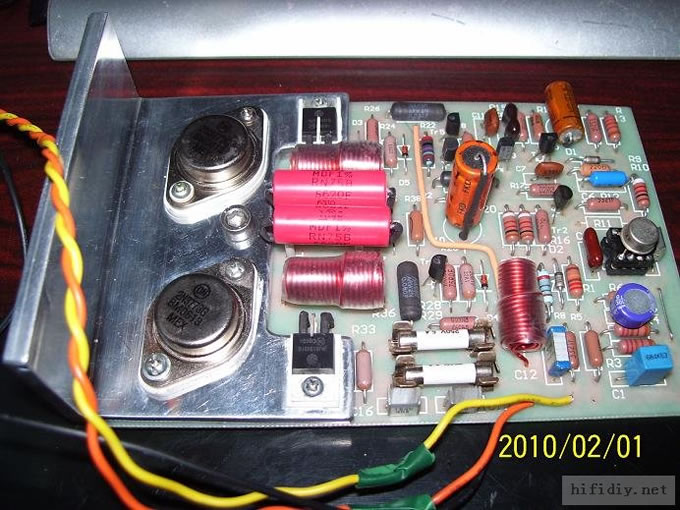

慢慢来,今天准备把大管装上


今天准备把大管装上

怀旧。重做 QUAD405功放



现在中点是3.9MV,
怀旧。重做 QUAD405功放

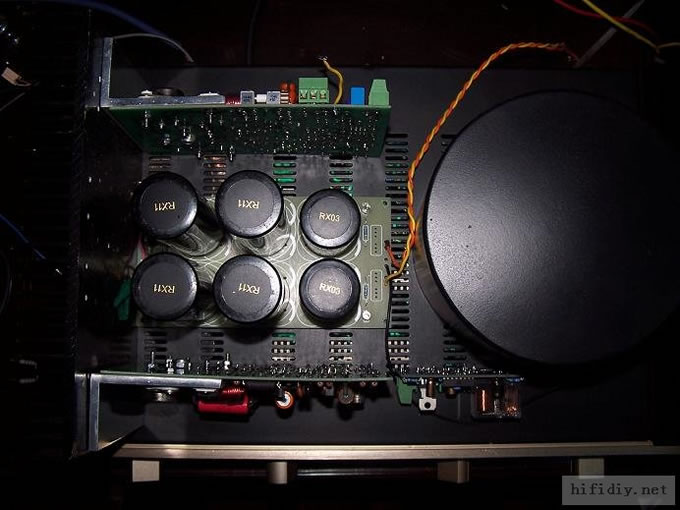

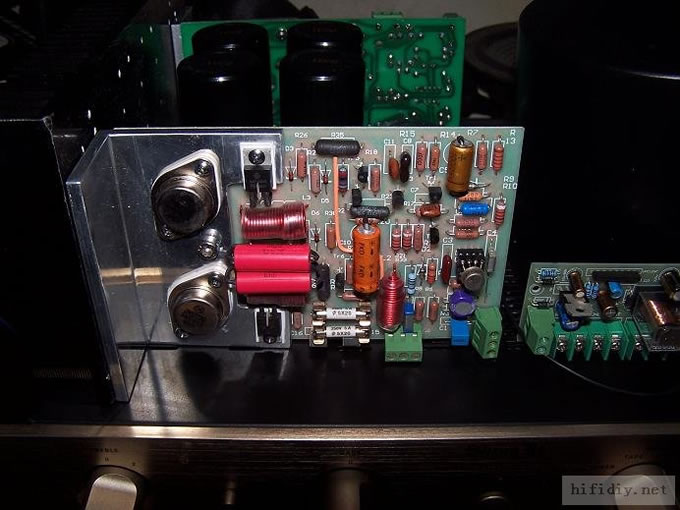

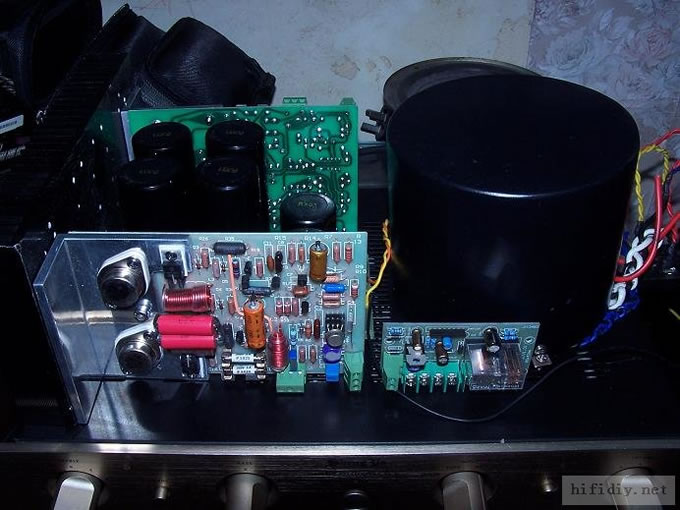

板子全做好了,就差机箱了,打算这样布局


怀旧。重做 QUAD405功放






怀旧。重做 QUAD405功放






怀旧。重做 QUAD405功放

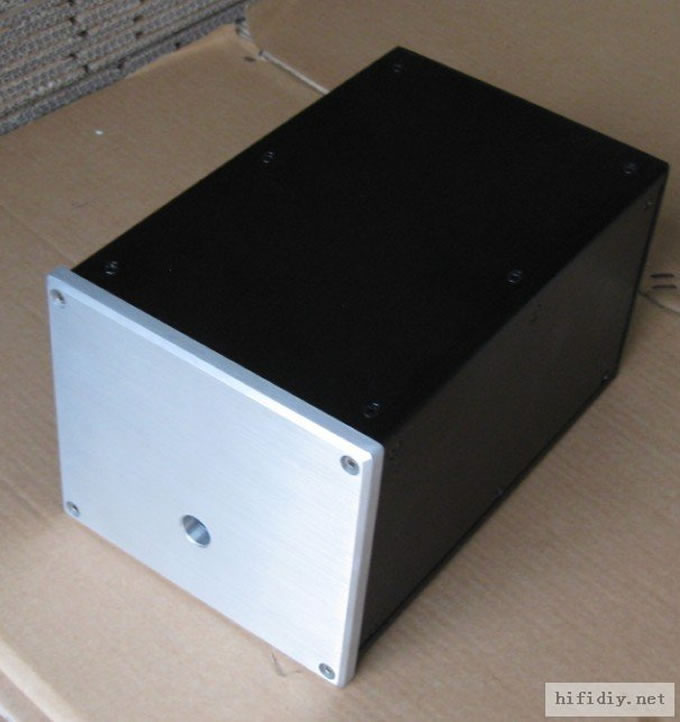

准备用这个机箱.今晚可以装起来了怀旧。重做 QUAD405功放

怀旧。重做 QUAD405功放

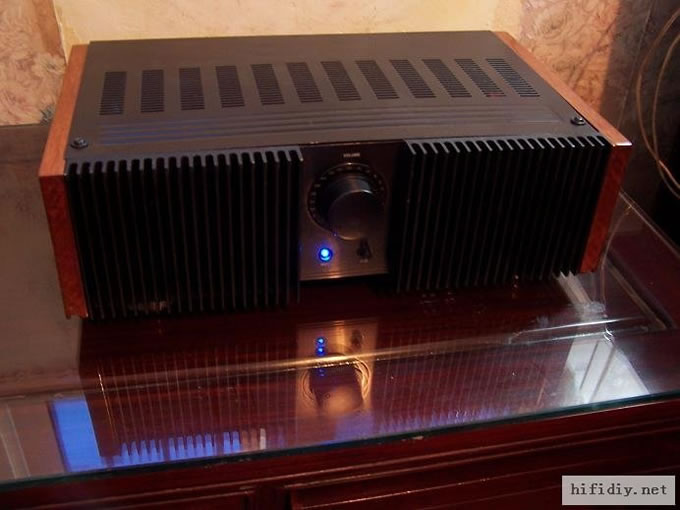

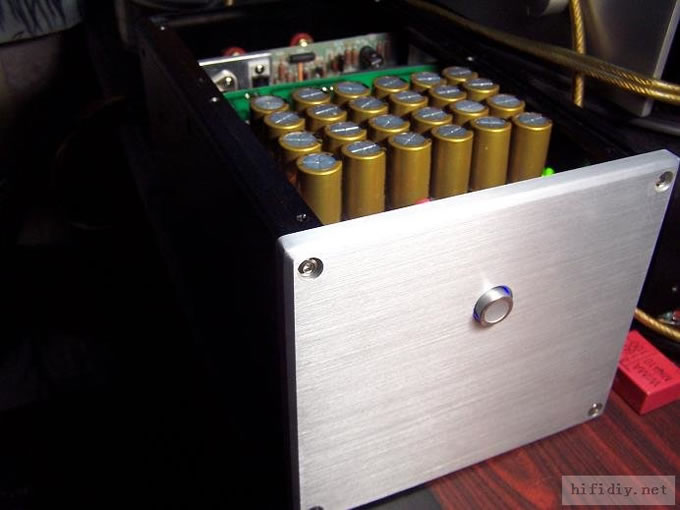

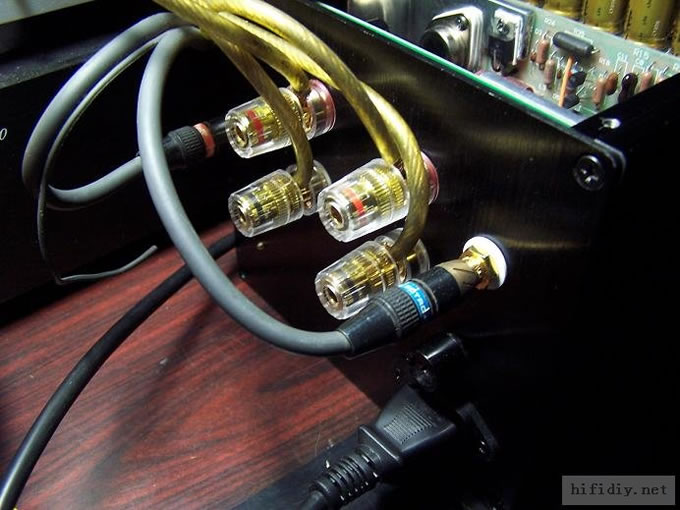

完工了


怀旧。重做 QUAD405功放






怀旧。重做 QUAD405功放






怀旧。重做 QUAD405功放 (责任编辑:admin)
