采用LM380制作的音频功率放大器
时间:2014-06-17 21:27来源:未知 作者:admin 点击:
次
翻译:蔡国瑞 原文 电路简单,组装方便,使用集成电路LM380N,能够提供高达2瓦的功率,非常适合于便携式的放大器功率。 音频信号源从2.2F电容输入,10K的电位器P1调节音量 。旁路电容C2-47F提供的IC的稳定性。C6-470F电容到扬声器。这个电路的电源是9-20V /
翻译:蔡国瑞 原文
电路简单,组装方便,使用集成电路LM380N,能够提供高达2瓦的功率,非常适合于便携式的放大器功率。
音频信号源从2.2μF电容输入,10K的电位器P1调节音量 。旁路电容C2-47μF提供的IC的稳定性。C6-470μF电容到扬声器。这个电路的电源是9-20V / 500MA,我们这里提供了一个电源输入端和电池输入端,加里奥D1和D2两个二极管,目的是为了防止供电端接反,保护IC。IC直接安装在PCB板上,不使用IC座,因为引脚3、4、5、10、11、12必须靠近电路板,这样更能提高电路的稳定性。

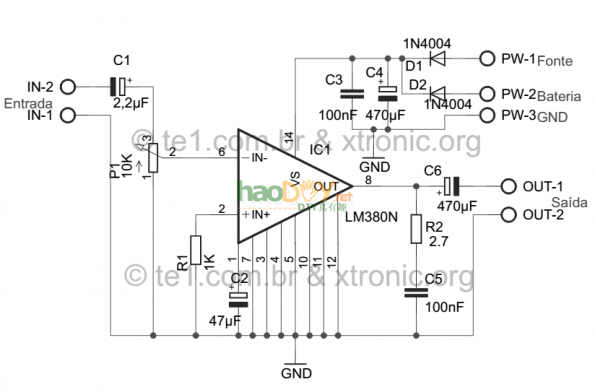

LM380音频功率放大器原理图
覆铜面

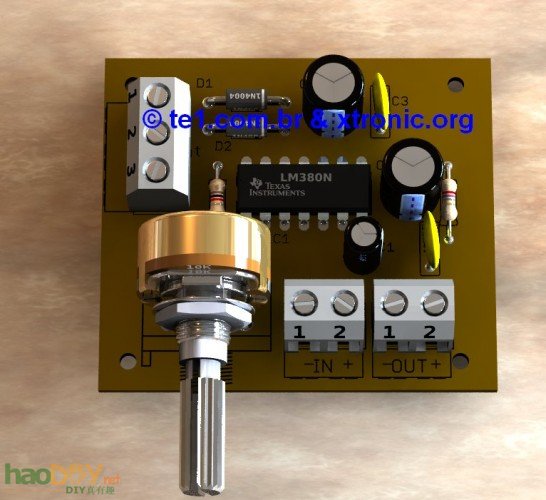

元件布局面

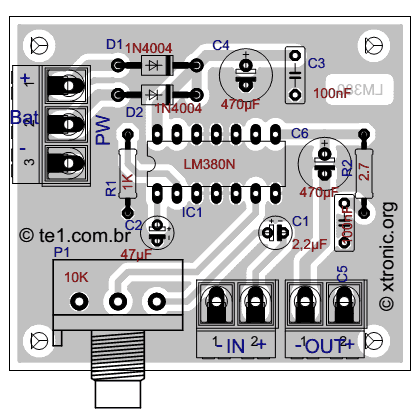

丝印面
