名图车机改造家用电脑功放之路!  多图慎入!!

时间:2017-07-22 10:48来源:数码之家 作者:x_iaoze 点击:
首先得说说怎么走上这条不归路的。。。在一个夜深人静的晚上,一股寂寞扑面而来然后就跟脑子抽筋了一样,就开始嗨歌~~~~ 午夜寂寞~~~谁来陪我~~~唱一首冻人的情歌~~~~~~~~~~~ 因为个人比较喜欢用笔记本,那音质,没得说了基本上就是,纯高音,没中低音,辣耳
首先得说说怎么走上这条不归路的。。。
在一个夜深人静的晚上,一股寂寞扑面而来名图车机改造家用电脑功放之路!  多图慎入!!然后就跟脑子抽筋了一样,就开始嗨歌名图车机改造家用电脑功放之路!  多图慎入!!
    ~~~~

午夜寂寞~~~
谁来陪我~~~
唱一首冻人的情歌~~~
    ~~~~
    ~~~~

因为个人比较喜欢用笔记本,那音质,没得说了名图车机改造家用电脑功放之路!  多图慎入!!基本上就是,纯高音,没中低音,辣耳朵!!!

首先想到的就是买个音响在笔记本的高音喇叭折磨下逛淘宝名图车机改造家用电脑功放之路!  多图慎入!!
选中了一个好像99包邮的有源音箱名图车机改造家用电脑功放之路!  多图慎入!!(虽然是国产杂牌)
当时想的也不多就是能有个低音就好名图车机改造家用电脑功放之路!  多图慎入!!

当时刚刚接触电子,想玩玩单片机年少轻狂不懂事,以为99很便宜午夜下单,直接秒了名图车机改造家用电脑功放之路!  多图慎入!!

第二天在各个企鹅群各种装逼名图车机改造家用电脑功放之路!  多图慎入!!请不要问我为什么99元的音箱也要装逼,当你闲的蛋疼,就是买了一斤翔都要去装逼名图车机改造家用电脑功放之路!  多图慎入!!


应了那句老话
自从进了这个群,除了装逼什么对没学会,最关键的是还特么装不过你们!!!


当然每个群里都有那么几个真牛X的,说我傻,论坛19块包邮的车机遍地都是,再买两个喇叭,音质绝对秒杀你买的渣渣 !!!!


名图车机改造家用电脑功放之路!  多图慎入!!我读书少你可不要骗我!!!

其实我的内心是崩溃的,车机为何物名图车机改造家用电脑功放之路!  多图慎入!!

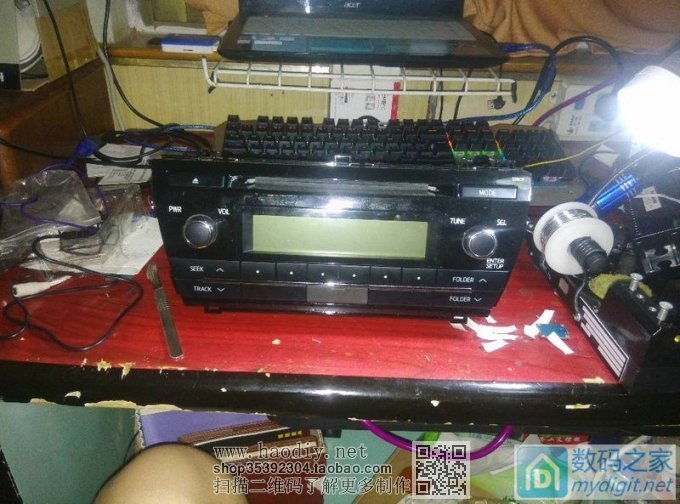

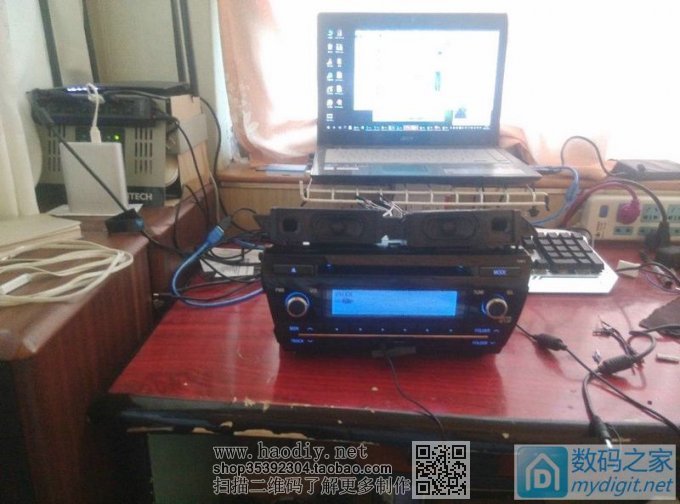

在群友的帮助下买了这货!人生中第一个车机
名图车机改造家用电脑功放之路!  多图慎入!! 名图车机改造家用电脑功放之路!  多图慎入!!

名图车机改造家用电脑功放之路!  多图慎入!!



讲真,效果还可以,但是还是没有想要的重低音效果效果不够震撼,人家说我喇叭不行,整俩低音喇,整个音箱就好了
名图车机改造家用电脑功放之路!  多图慎入!! 名图车机改造家用电脑功放之路!  多图慎入!!

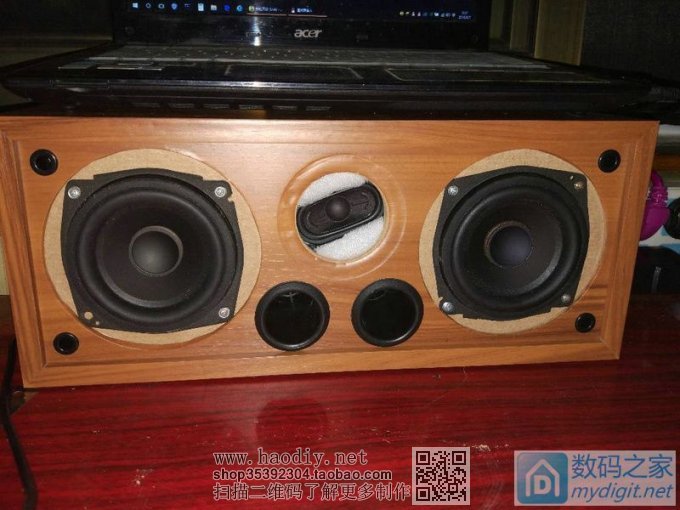

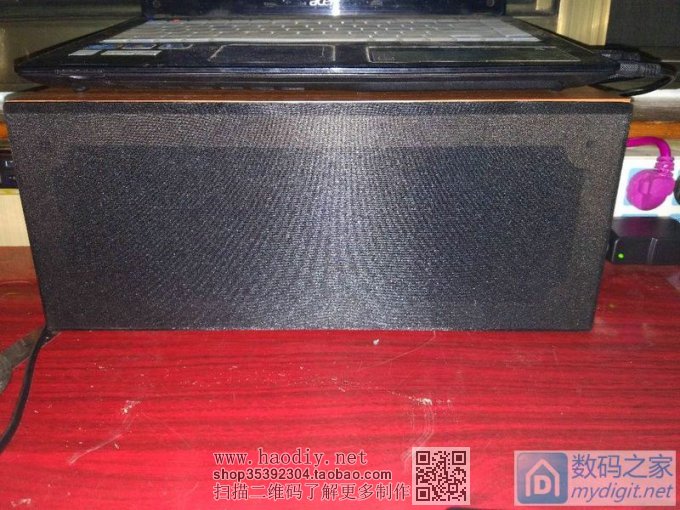

淘宝买的低音喇叭,四寸的,卖家宣称索尼几千元设备的低音单元至于真的假的就无所谓了,反正低音异常强悍,双四寸低音喇叭,中间是一个全频喇叭,低音强悍有点过头了名图车机改造家用电脑功放之路!  多图慎入!!听歌没高音,反正各种难听名图车机改造家用电脑功放之路!  多图慎入!!


此时我意识到了,自己做音箱不靠谱,筹划着买一个二手洋垃圾名图车机改造家用电脑功放之路!  多图慎入!!。。。


逛了好几天,论坛也没买到,咸鱼也没买到名图车机改造家用电脑功放之路!  多图慎入!!。。。。


偶然发现其实我家有音箱,特别大那种很多年了,大于是2000年初的产物吧名图车机改造家用电脑功放之路!  多图慎入!!

反正闲着也是闲着,试试能不能用
名图车机改造家用电脑功放之路!  多图慎入!!

连功放都搬出来了。。。效果倒是不错,讲真,比我自己DIY的垃圾好多了名图车机改造家用电脑功放之路!  多图慎入!!
好像有点跑题了名图车机改造家用电脑功放之路!  多图慎入!!。。。。

下面说重点:车机改造!!!!
本人是做CNC加工的,看着车机那么丑的外形放在桌子上面实在没法看名图车机改造家用电脑功放之路!  多图慎入!!就想着用CNC做个外壳套上去,第一款买的卡罗拉车机,曲线太多了,没有原厂参数肯定要做好几次才能把车机曲面做到完美名图车机改造家用电脑功放之路!  多图慎入!!


偶然看到论坛有卖名图车机的,外形比较方正,还有触屏,40包邮带尾线,不多说,撸了名图车机改造家用电脑功放之路!  多图慎入!!!!!

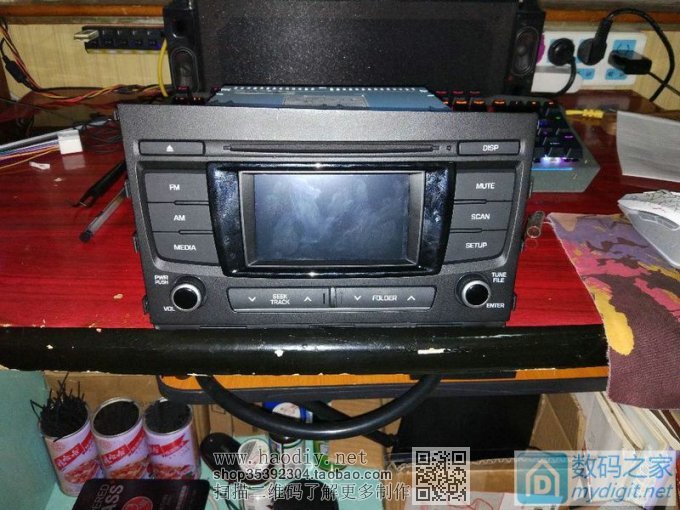

就这货,刚到货的时候拍的,讲真我还是很喜欢这机器的名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!


机器到手,量尺寸画图上CNC名图车机改造家用电脑功放之路!  多图慎入!!

计划是用CNC做个正脸面板,把车机套进去,变成标准的长方形,然后做龙骨,再往龙骨上面摸胶沾不透明亚克力名图车机改造家用电脑功放之路!  多图慎入!!

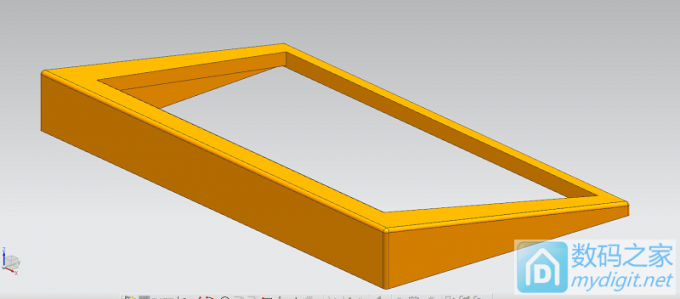

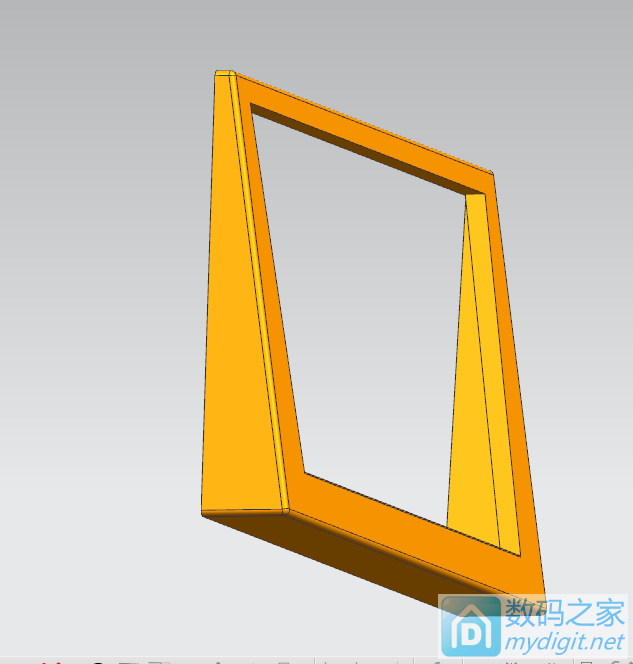

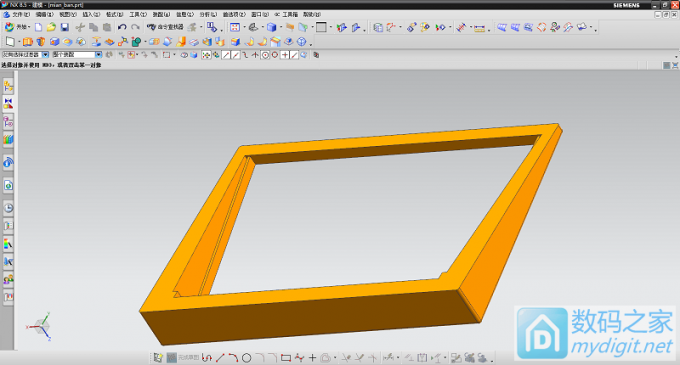

先上UG建模图名图车机改造家用电脑功放之路!  多图慎入!!(没画过几次图,大神勿喷)

正三轴视图
名图车机改造家用电脑功放之路!  多图慎入!!


背面
名图车机改造家用电脑功放之路!  多图慎入!!


侧面
名图车机改造家用电脑功放之路!  多图慎入!!



大概就是这样了。。。玩CNC不会建模,心好累名图车机改造家用电脑功放之路!  多图慎入!!

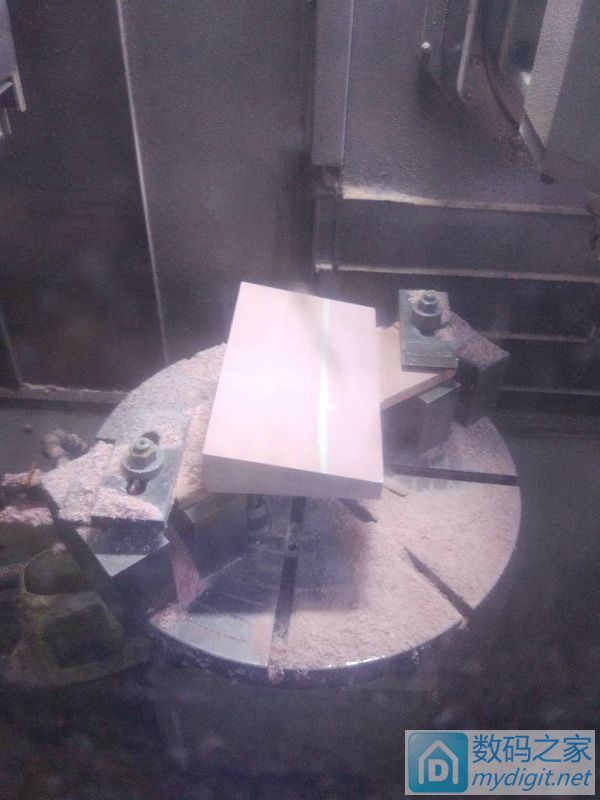

在一个月黑风高的一个夜班,找到了四块下脚料(树脂材料)用原子灰胶在一起,上CNC!!!

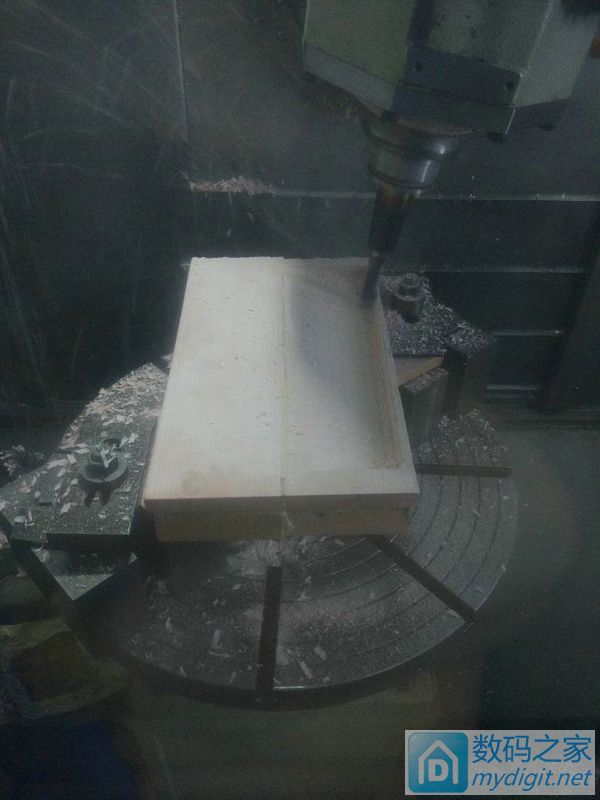

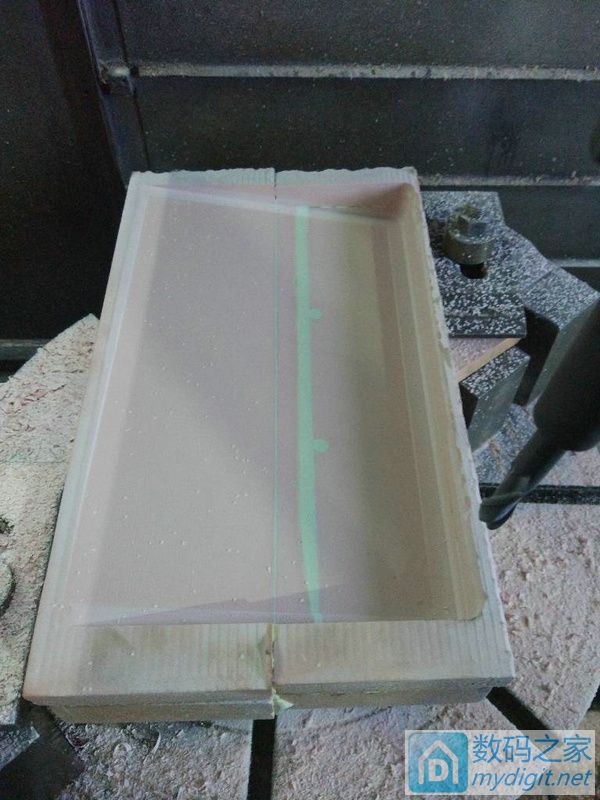

先粗铣一下,铣出正面的斜面
名图车机改造家用电脑功放之路!  多图慎入!!



刀具D10R5精修!!!
请忽略浅黄色原子灰。。。
名图车机改造家用电脑功放之路!  多图慎入!!

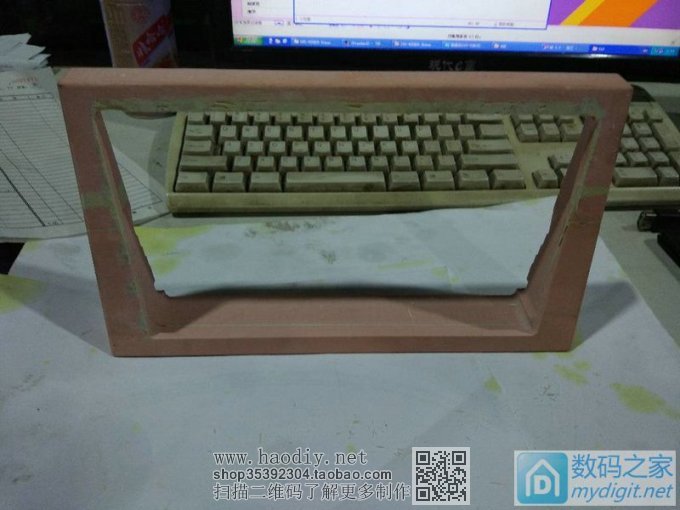

修完正脸的样子,是不是棒棒哒名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!

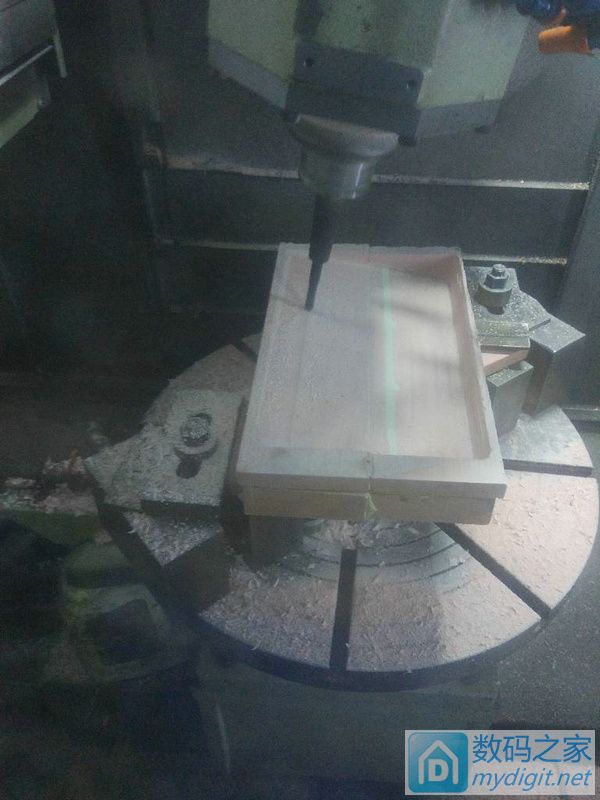

铣完四周外形轮廓,感觉棒棒哒名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!



图多未完,请移步楼下!!!


遗憾的是当时在CNC上就这么几张图了,背面的加工,以及中间开孔,因为看管设备太多,所以后面的加工就没图了名图车机改造家用电脑功放之路!  多图慎入!!

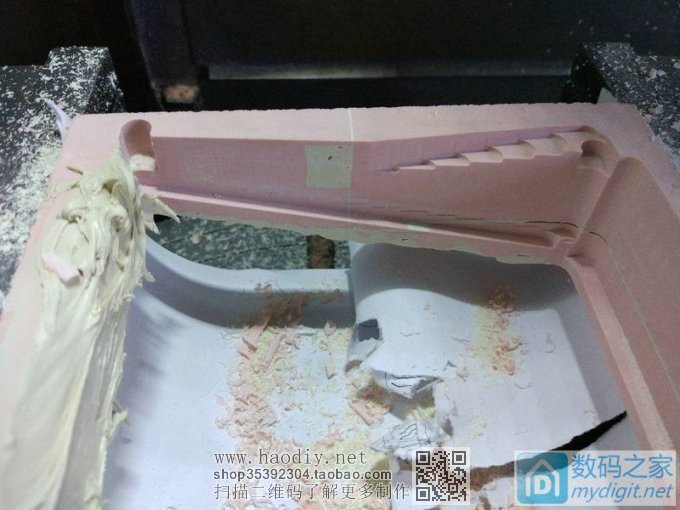

这是早晨快要下班时拍的,设备多手忙脚乱的,装夹的时候不小心装反了,快下班了没铣透着急了,上去就是一锤子,无数次的教训告诉我,暴力是解决不了问题的名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!




谋划着,明晚继续修补名图车机改造家用电脑功放之路!  多图慎入!!

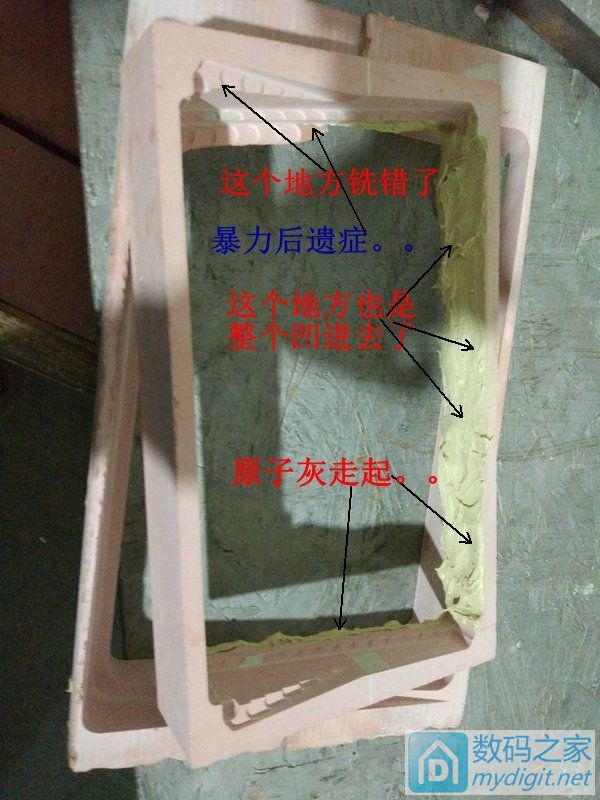

简直惨不忍睹名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!



用CNC修了这个多出来的部分,正面怕二次加工找不准位置没敢用CNC修,树脂材料比较软,会变形名图车机改造家用电脑功放之路!  多图慎入!!

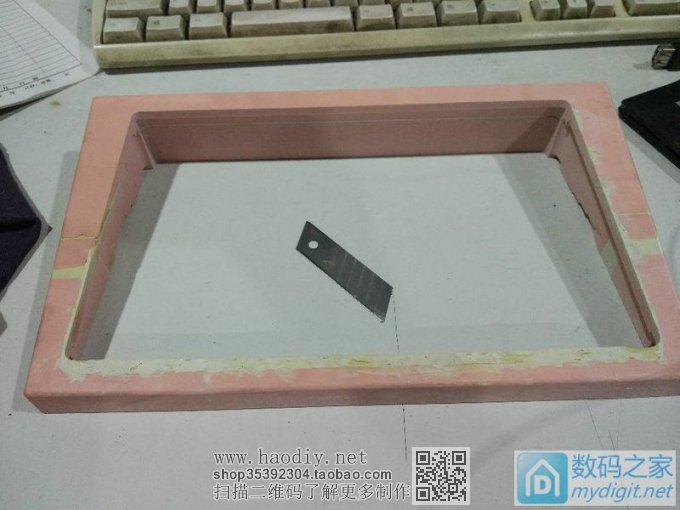

这是修好的图片,壁纸刀大法名图车机改造家用电脑功放之路!  多图慎入!!

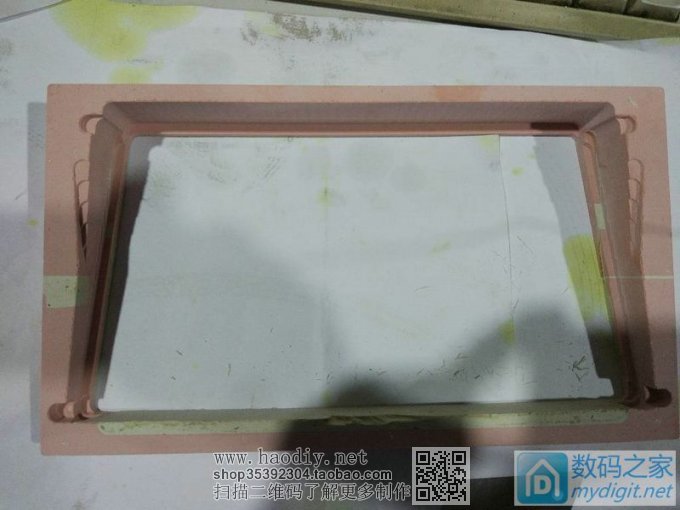

正面:
名图车机改造家用电脑功放之路!  多图慎入!!


背面:
名图车机改造家用电脑功放之路!  多图慎入!!


侧面:缝隙是因为原子灰没有完全填充名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!

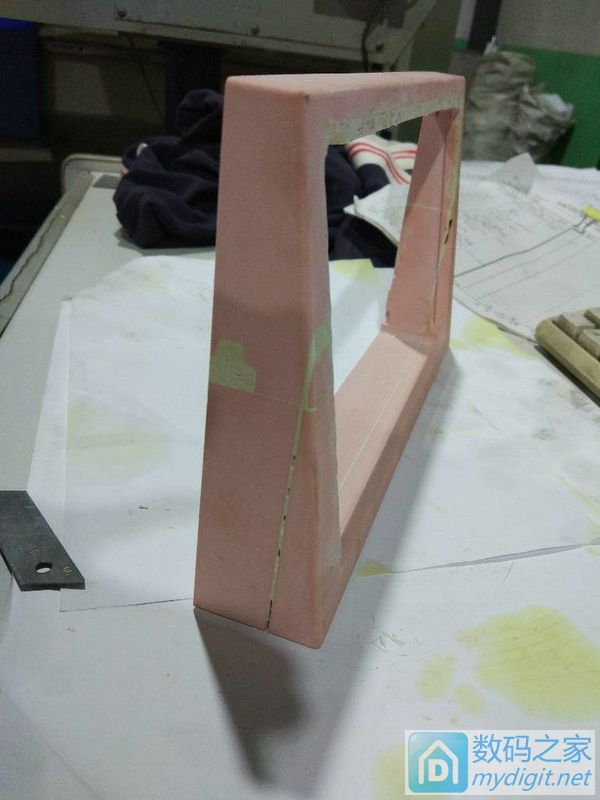

正面立起来的样子,虽然不太好看名图车机改造家用电脑功放之路!  多图慎入!!但是后期打磨喷漆效果应该不错名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!





下班,打包带走!!!!
怀揣着万般激动的心情到家立刻开始安装名图车机改造家用电脑功放之路!  多图慎入!!

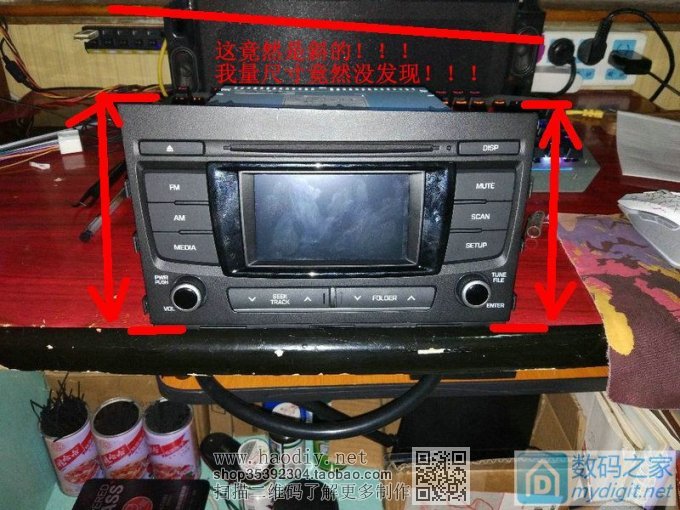

不过到家了我就抓瞎了,车机是斜的
名图车机改造家用电脑功放之路!  多图慎入!!

幸亏我量尺寸量的矮的那一面名图车机改造家用电脑功放之路!  多图慎入!!


中间各种修理名图车机改造家用电脑功放之路!  多图慎入!!
都特么太慢了,还是磨光机更适合我名图车机改造家用电脑功放之路!  多图慎入!!

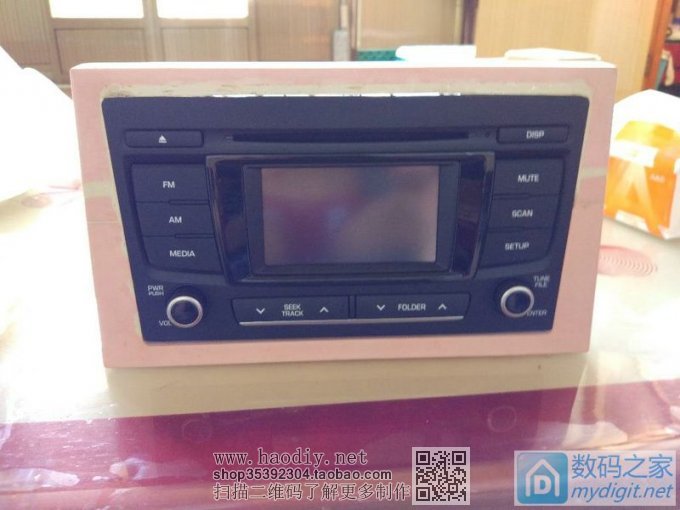

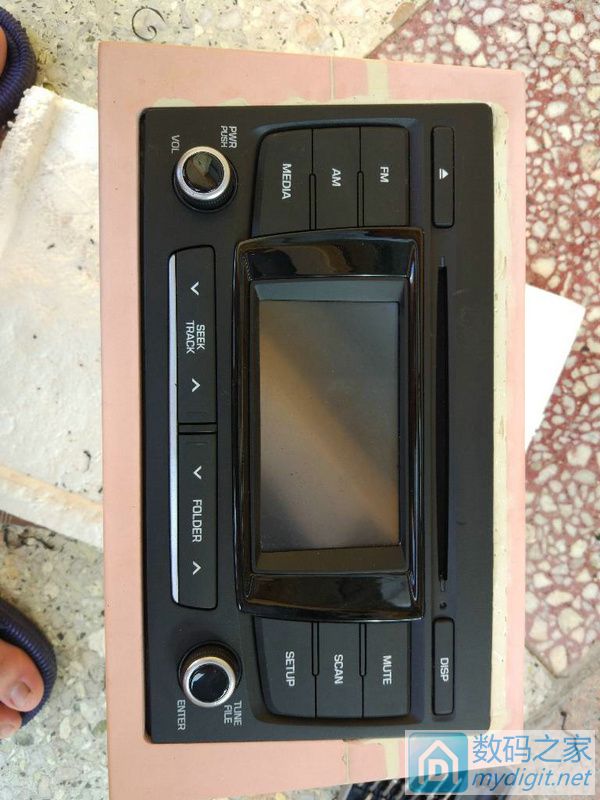

先看看套上面板正面图名图车机改造家用电脑功放之路!  多图慎入!!威武霸气有木有,高大上有木有!!!
名图车机改造家用电脑功放之路!  多图慎入!!

注意到我脚丫子那个方向面板和车机连接处有条缝隙么。。反面开孔装夹的时候装反了导致多切了一点名图车机改造家用电脑功放之路!  多图慎入!!

好吧,那一丢丢的缝隙忍了名图车机改造家用电脑功放之路!  多图慎入!!

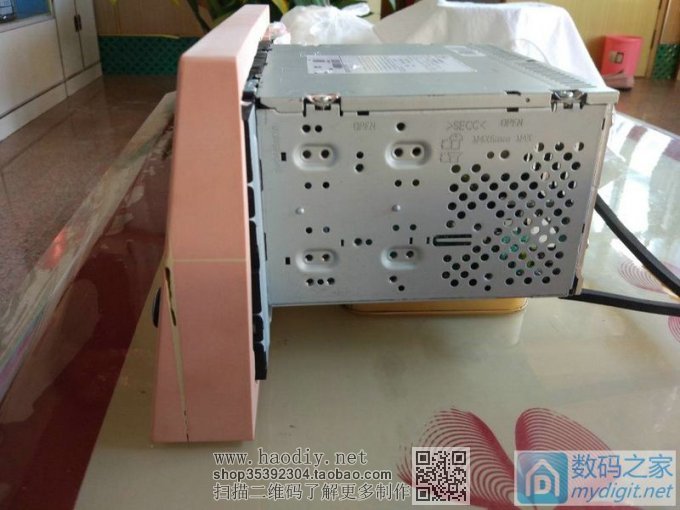

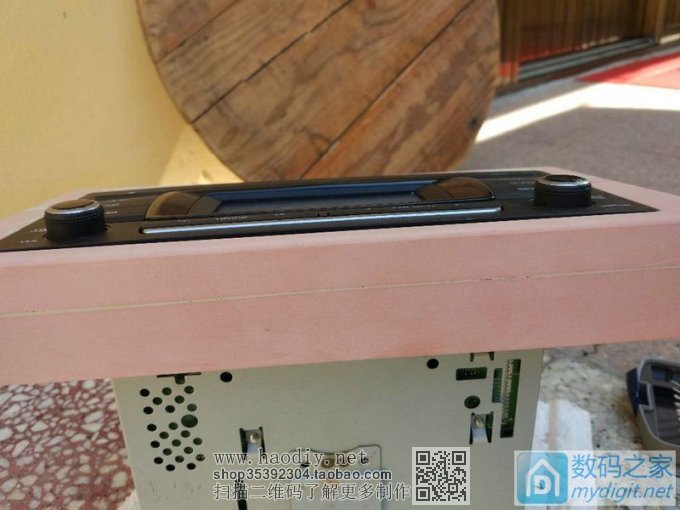

来张侧面的看看,侧面还是比较满意的,做的比较完美名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!


换个角度再来一张名图车机改造家用电脑功放之路!  多图慎入!!
请忽略缝隙名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!


因为经历了装夹错误暴力解决问题,所以心力憔悴名图车机改造家用电脑功放之路!  多图慎入!!
龙骨什么的还是算了名图车机改造家用电脑功放之路!  多图慎入!!
直接买亚克力板沾上去吧名图车机改造家用电脑功放之路!  多图慎入!!
找了一早晨,量好尺寸,直接找人切好亚克力板子名图车机改造家用电脑功放之路!  多图慎入!!
亚克力板子好贵的说名图车机改造家用电脑功放之路!  多图慎入!!,找了半天找了个切割精度低透明亚克力板子,40包邮名图车机改造家用电脑功放之路!  多图慎入!!
还是感觉有点贵名图车机改造家用电脑功放之路!  多图慎入!!找了块10家了最便宜的了名图车机改造家用电脑功放之路!  多图慎入!!


心心念念的亚克力板子终于在5天之后到了名图车机改造家用电脑功放之路!  多图慎入!!
精度简直无法直视,精度1-2mm是什么概念名图车机改造家用电脑功放之路!  多图慎入!!
面板的精度都是0.05mm左右做出来的名图车机改造家用电脑功放之路!  多图慎入!!
不管了,有盒子就不错了名图车机改造家用电脑功放之路!  多图慎入!!

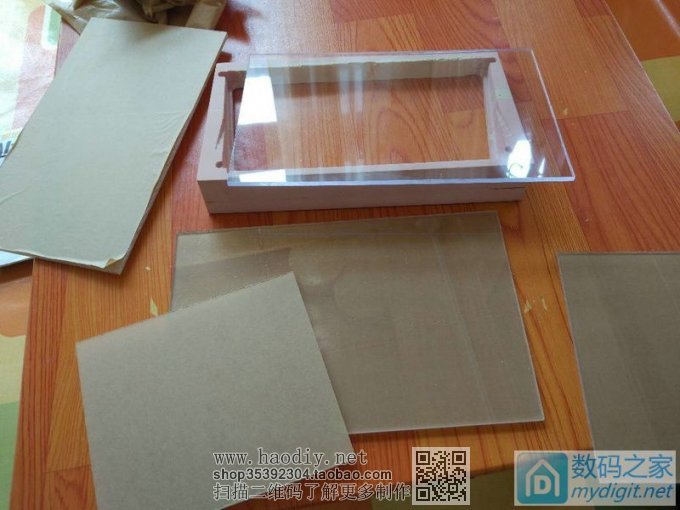

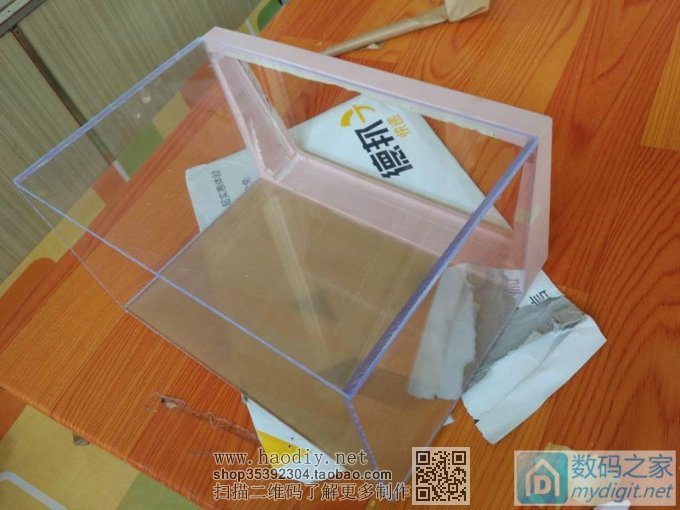

到货的样子名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!

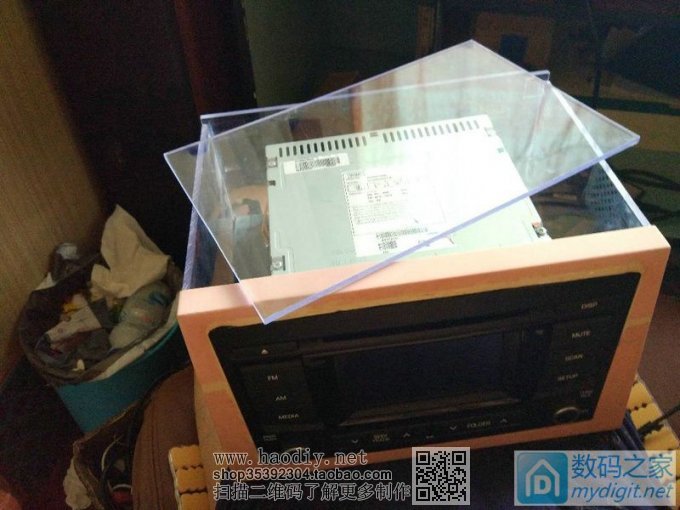

大概搭个样子看看,感觉还不错名图车机改造家用电脑功放之路!  多图慎入!!
名图车机改造家用电脑功放之路!  多图慎入!!



上车机!!!
名图车机改造家用电脑功放之路!  多图慎入!!

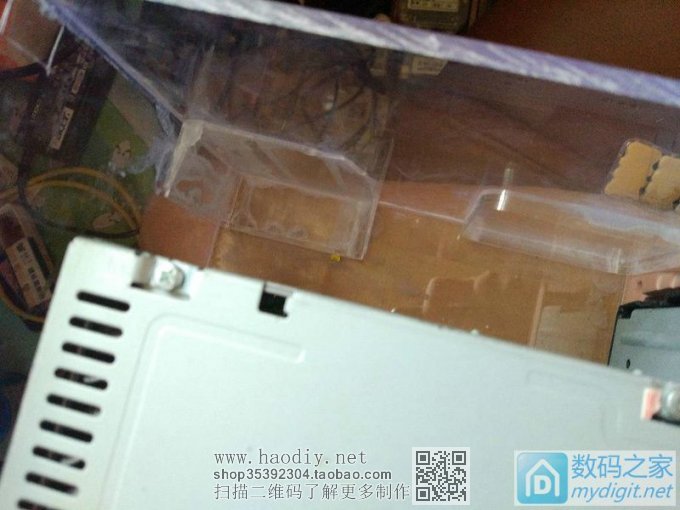

POS机盒子直角固定!!!
名图车机改造家用电脑功放之路!  多图慎入!!



图多未完,请移步楼下,上班去了。。。我们相约明晚五点半。。。

[ 此帖被x_iaoze在2017-01-13 14:54重新编辑 ]

  • 名图车机改造家用电脑功放之路!  多图慎入!!
  • 套上外壳的车机是不是66名图车机改造家用电脑功放之路!  多图慎入!!
    当时准备尾部面板也上CNC开孔的,无奈厂里CNC都有各自要加工的工件名图车机改造家用电脑功放之路!  多图慎入!!
    只能手工开孔了名图车机改造家用电脑功放之路!  多图慎入!!然后这个项目就变成了 “ 烂尾项目 ” 名图车机改造家用电脑功放之路!  多图慎入!!
    手工开孔,好像当时买的5MM厚的亚克力名图车机改造家用电脑功放之路!  多图慎入!!
    好硬的说
    名图车机改造家用电脑功放之路!  多图慎入!!

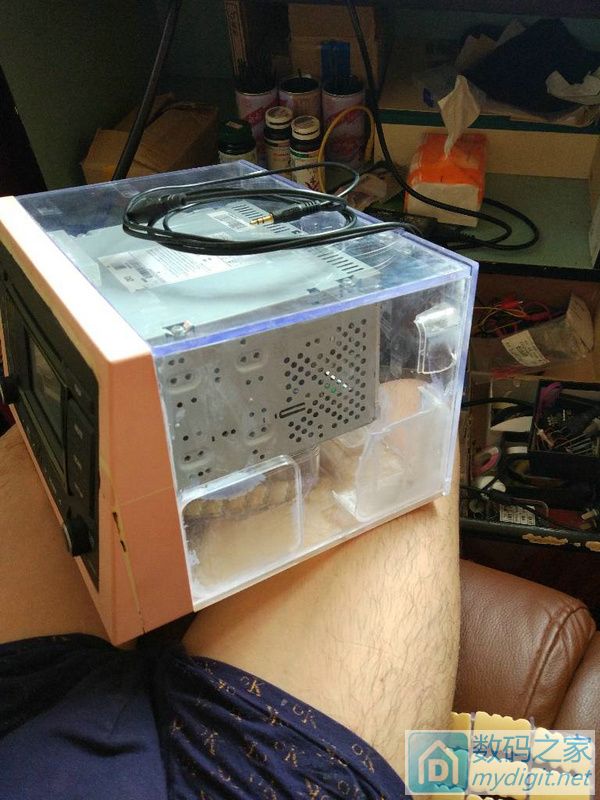

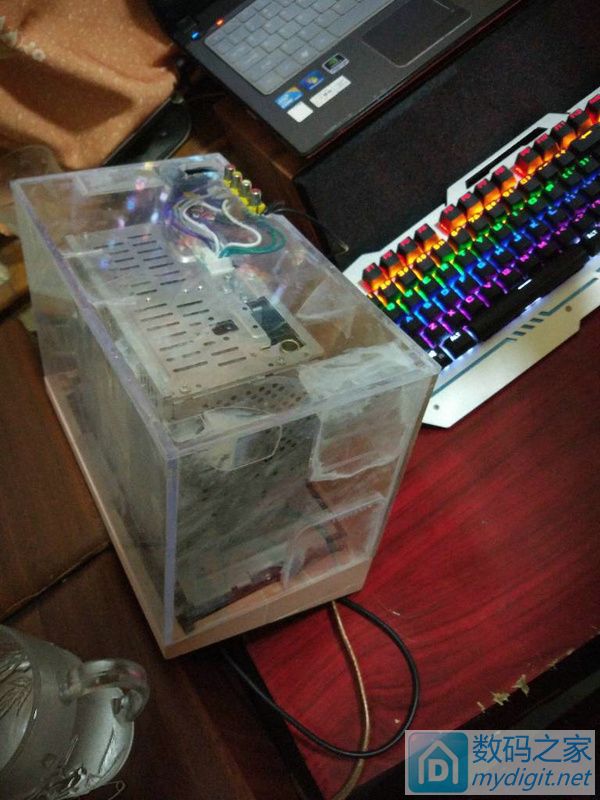

    背面整体图,内部加了好多POS壳固定
    讲真POS盒子真的不错名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!

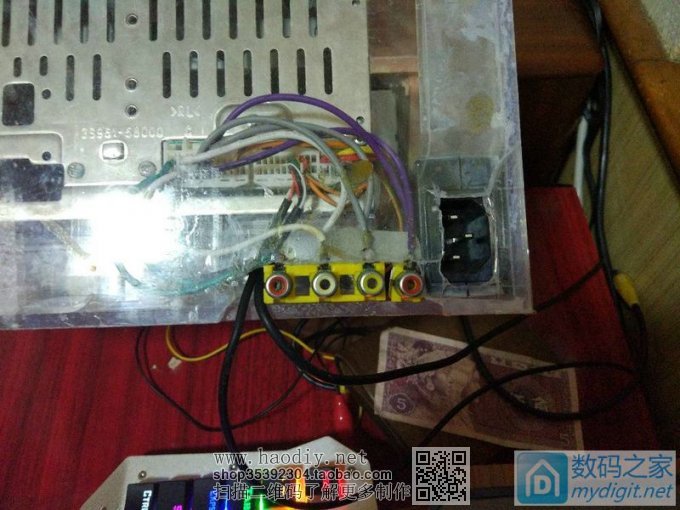

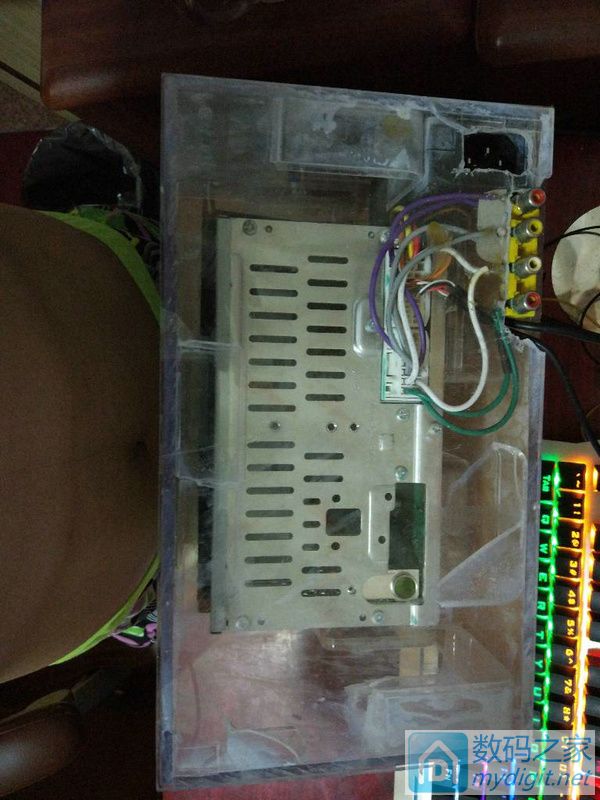

    内部集成也很简单
    不听收音机,没接收音机天线名图车机改造家用电脑功放之路!  多图慎入!!
    讲真现在有点后悔了名图车机改造家用电脑功放之路!  多图慎入!!
    四声道引出,本来想买音箱专用配件来着,太贵了名图车机改造家用电脑功放之路!  多图慎入!!
    然后再就是一个12V 3.33A的电源
    还有把USBAUX线引出来了名图车机改造家用电脑功放之路!  多图慎入!!唯一可惜的就是这车机没有蓝牙
    名图车机改造家用电脑功放之路!  多图慎入!!

    我是不是暴露了什么名图车机改造家用电脑功放之路!  多图慎入!!不过不重要,反正穿着衣服呢名图车机改造家用电脑功放之路!  多图慎入!!


    POS商家吐血了,多少盒子呀名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!

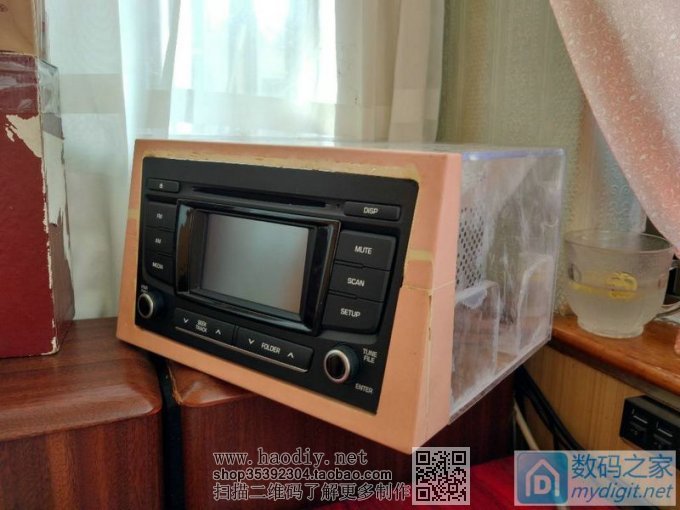

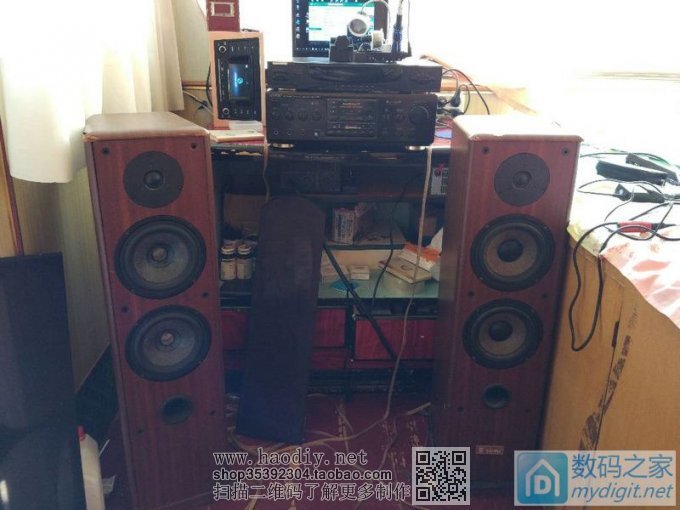

    然后这个是投入使用时的样子,放在音箱上面名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!

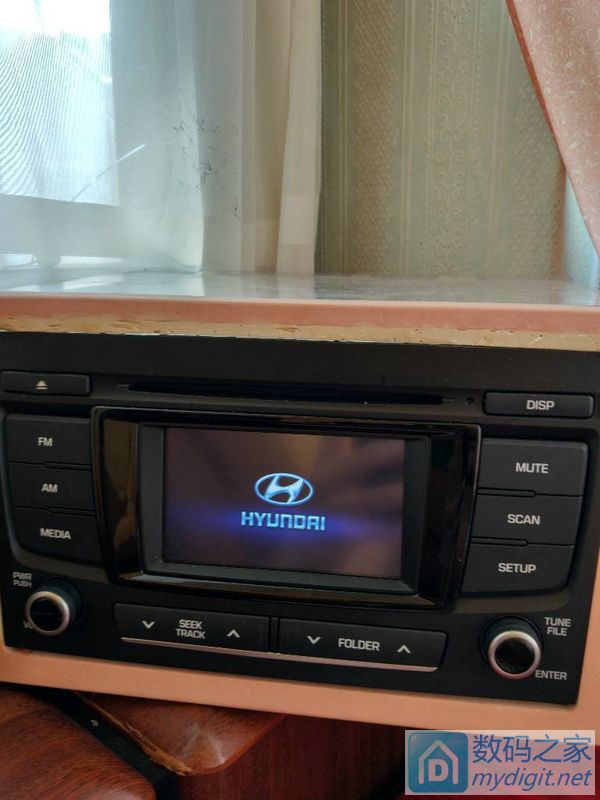

    亮屏特写名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!



    然后因为没有喷漆设备,再加上网上给切割的亚克力板子精度太差,就这样一直用了几个月名图车机改造家用电脑功放之路!  多图慎入!!名图车机改造家用电脑功放之路!  多图慎入!!


    直到几天前的某一个晚上名图车机改造家用电脑功放之路!  多图慎入!!
    收拾双十一双十二买的垃圾名图车机改造家用电脑功放之路!  多图慎入!!

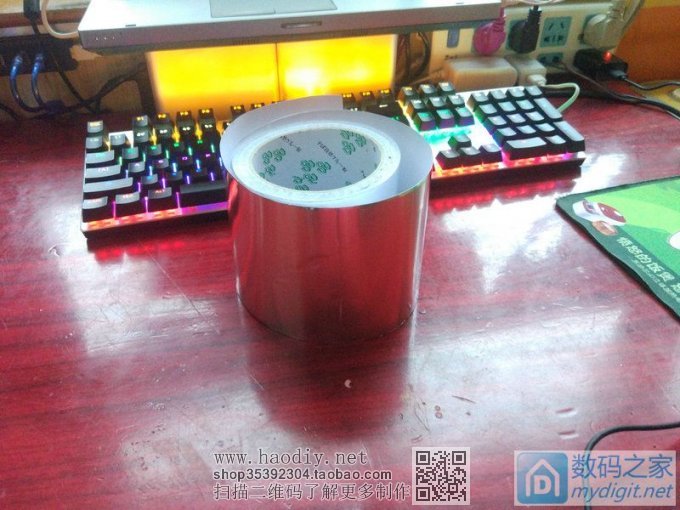

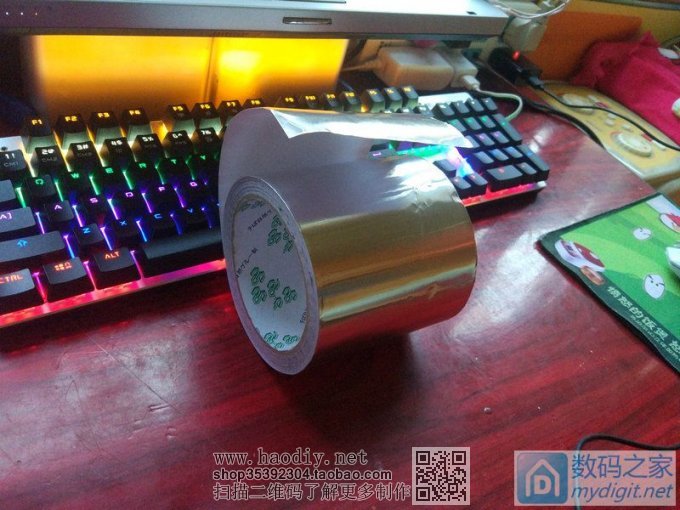

    找到这货名图车机改造家用电脑功放之路!  多图慎入!!
    双十一买的好像,1块多的巨款,就买了两卷,有点后悔了名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!名图车机改造家用电脑功放之路!  多图慎入!!

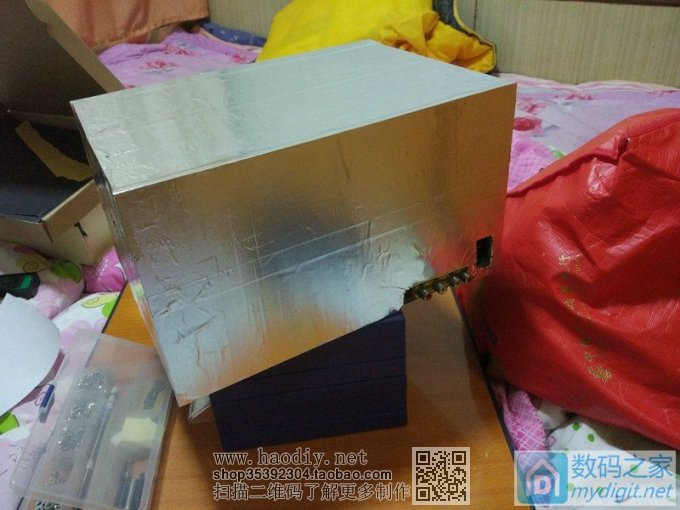

    灵机一动车机包上名图车机改造家用电脑功放之路!  多图慎入!!

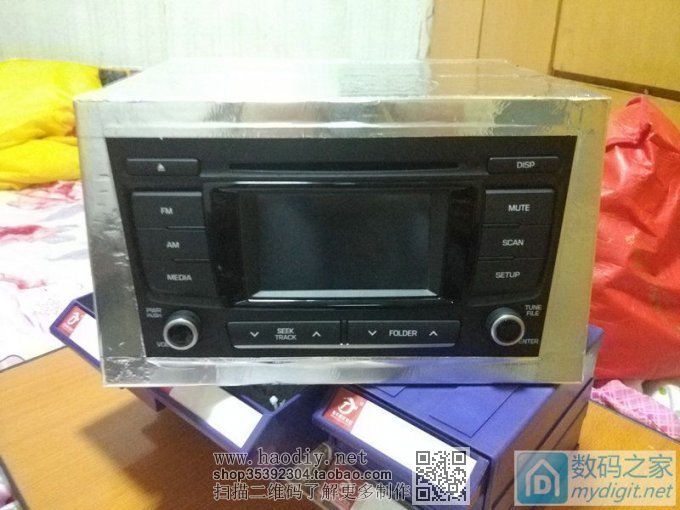

    正面
    名图车机改造家用电脑功放之路!  多图慎入!!

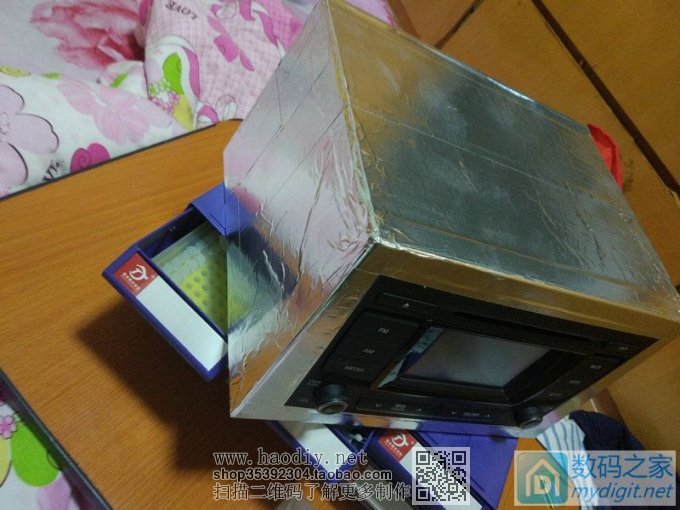

    侧面
    名图车机改造家用电脑功放之路!  多图慎入!!


    尾部
    名图车机改造家用电脑功放之路!  多图慎入!!


    眼尖的可能想问了,AUXUSB都没了你这车机搞毛名图车机改造家用电脑功放之路!  多图慎入!!

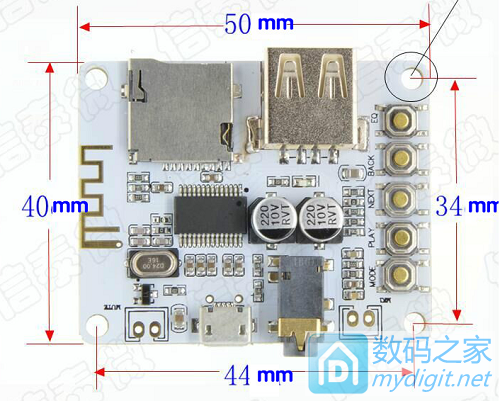

    TB 20大洋入手了蓝牙模块名图车机改造家用电脑功放之路!  多图慎入!!

    就是这货,盗了卖家的图名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!

    这模块买的时候很多人不看好名图车机改造家用电脑功放之路!  多图慎入!!说这家伙音质渣,我在这给卖家辩解一下(卖家没贿赂我)名图车机改造家用电脑功放之路!  多图慎入!!
    其实我觉得还可以名图车机改造家用电脑功放之路!  多图慎入!!反正听不出来AUX蓝牙模块有什么区别,不追求HIFI,自己满意就好名图车机改造家用电脑功放之路!  多图慎入!!
    中间的制作过程还有构造忘记拍图了名图车机改造家用电脑功放之路!  多图慎入!!
    没什么难度,我大致说一下,以供后人效仿,大神勿喷名图车机改造家用电脑功放之路!  多图慎入!!
    1,这个蓝牙模块的功能就是把接收到的音频通过板子上的3.5MM耳机孔对外输出
    2,值得高兴的是,这个蓝牙模块四角加上铜柱,正好可以固定到侧面的散热孔
    3,供电也很好解决,LM7805以前路由器加装USB时买的,库存不少,12v直接变5V
    车机加装蓝牙就是这么的简单名图车机改造家用电脑功放之路!  多图慎入!!

    最后晒一下工作台电脑桌工具柜名图车机改造家用电脑功放之路!  多图慎入!!

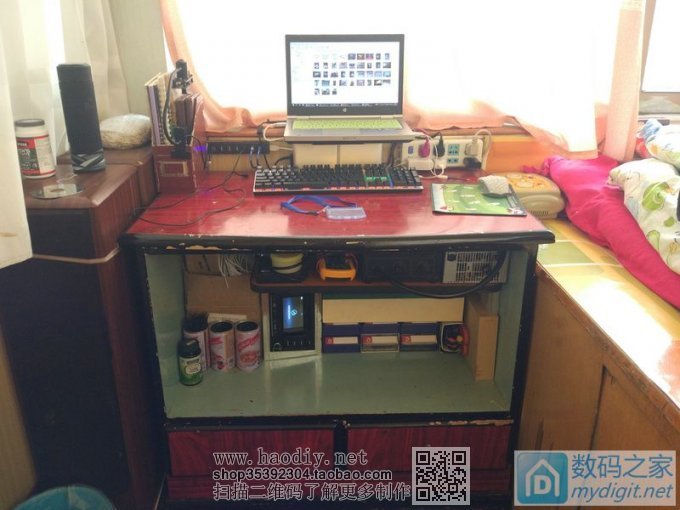

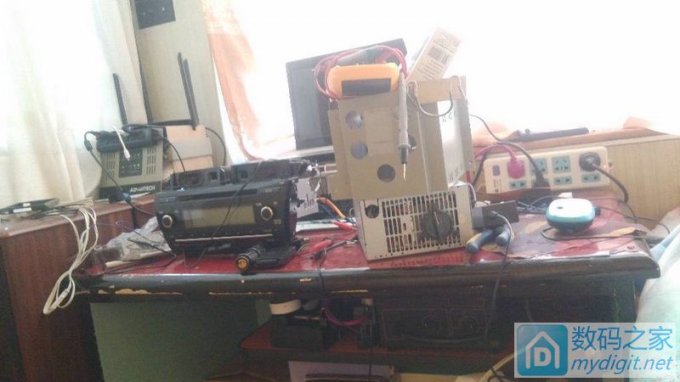

    先是电脑桌+工作台
    名图车机改造家用电脑功放之路!  多图慎入!!

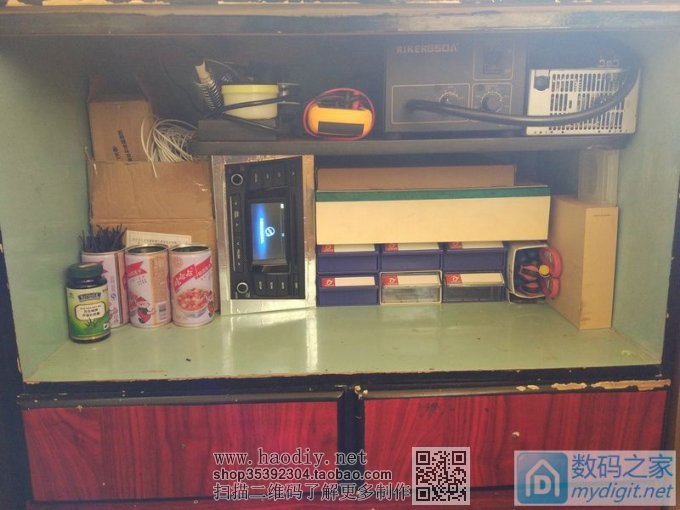

    然后是工具柜名图车机改造家用电脑功放之路!  多图慎入!!
    名图车机改造家用电脑功放之路!  多图慎入!!



    对,你没有看错,兴师动众的做个外壳就是为了垫卓脚的[s:134]


    至此,名图CD机改造完成,请你们用M币疯狂的砸我吧
