【参赛】“2P3”组装完成及若干改动

时间:2017-08-07 17:04来源:www.crystalradio.cn 作者:yinekp 点击: 次
【参赛】“2P3”组装完成及若干改动 ,矿石收音机论坛
本帖最后由 lq19512003 于 2014-12-4 18:20 编辑

【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动“2P3”组装完成及若干改动

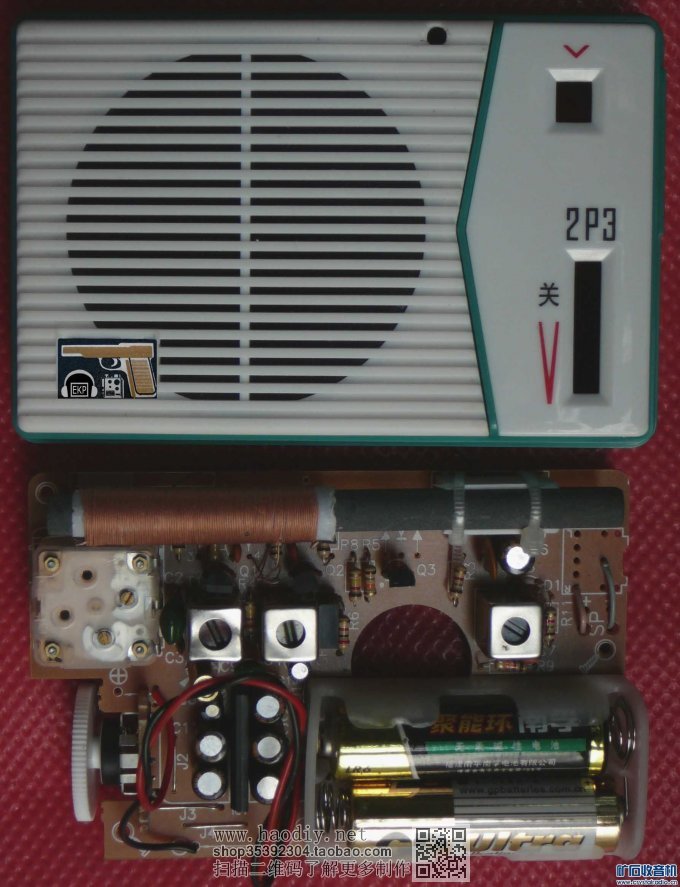

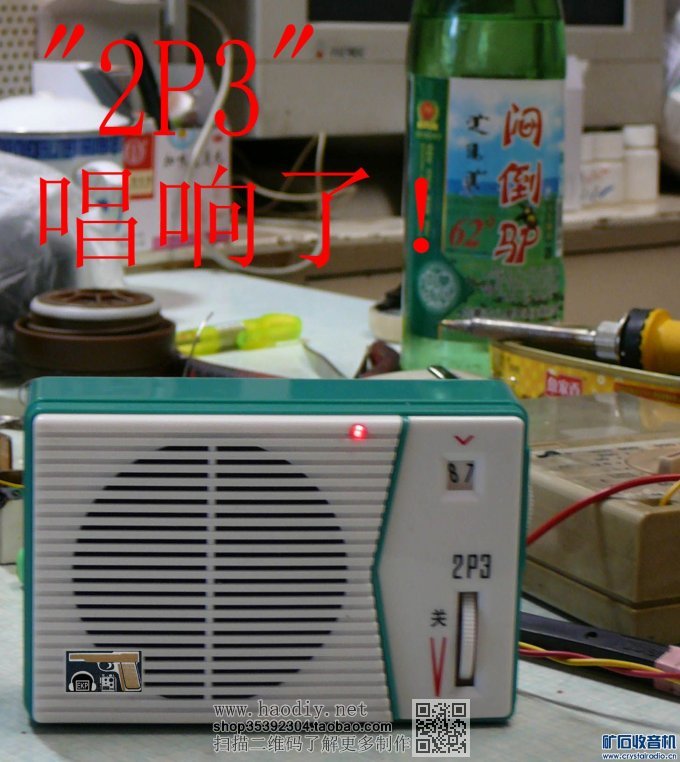

    拙作“完美矿石机”参加矿坛DIY大赛，所得奖品中有一套2P3套件。看到精致美观的

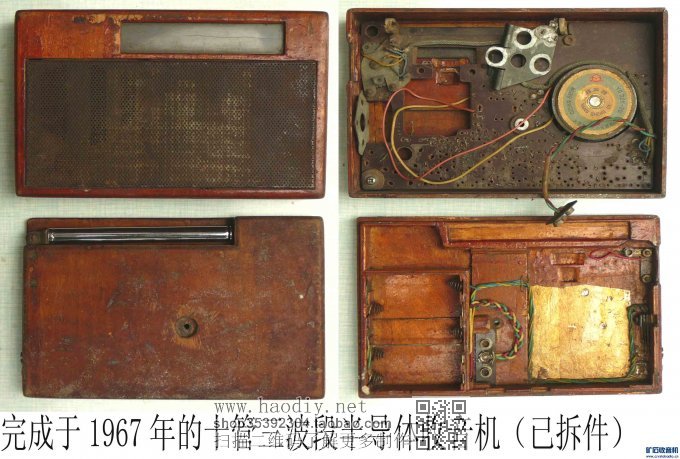

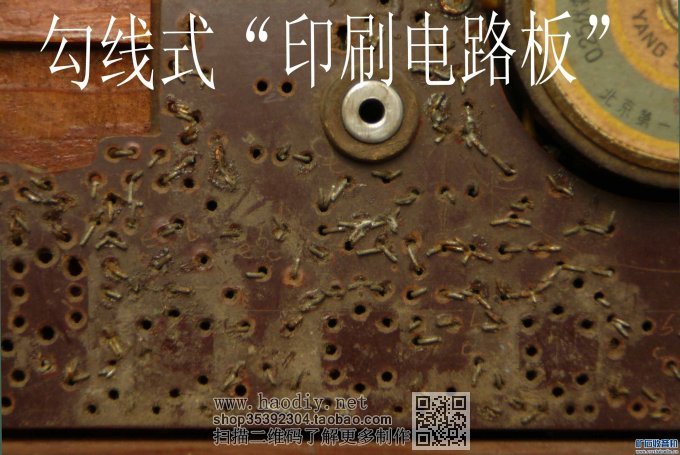

机壳、电路板等零部件，浮想联翩，不由得想起了那个几乎处处需要自己动手，自力更生

的匮乏岁月，想起了那时为拥有自己的收音机所付出的幸劳。把玩之余，禁不住手痒，打

起精神，重抄烙铁，睁大昏花老眼，克服美尼尔，将其组装完成，並做了几处改动：

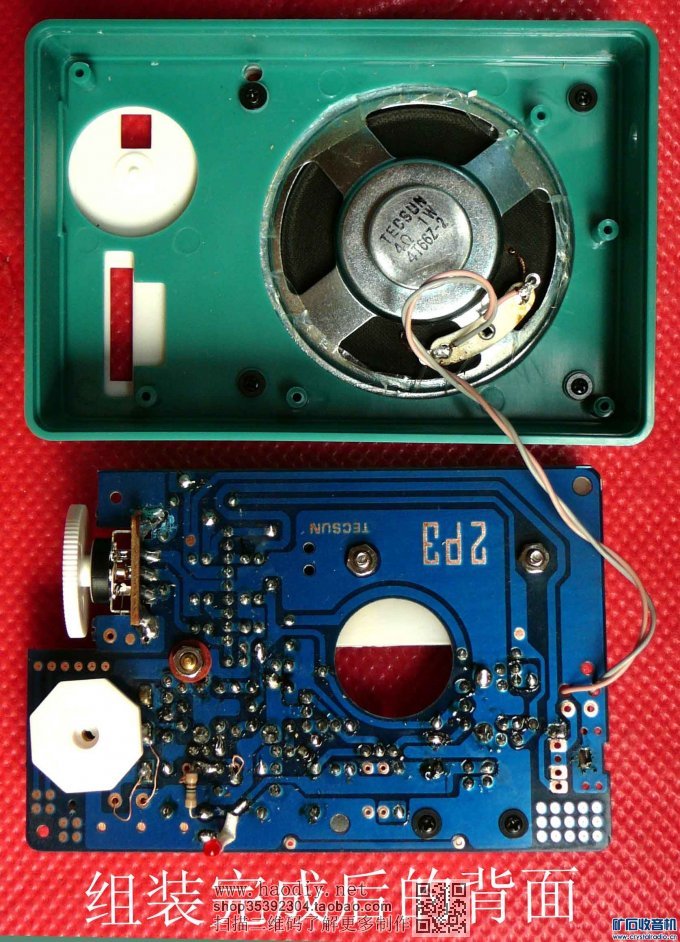

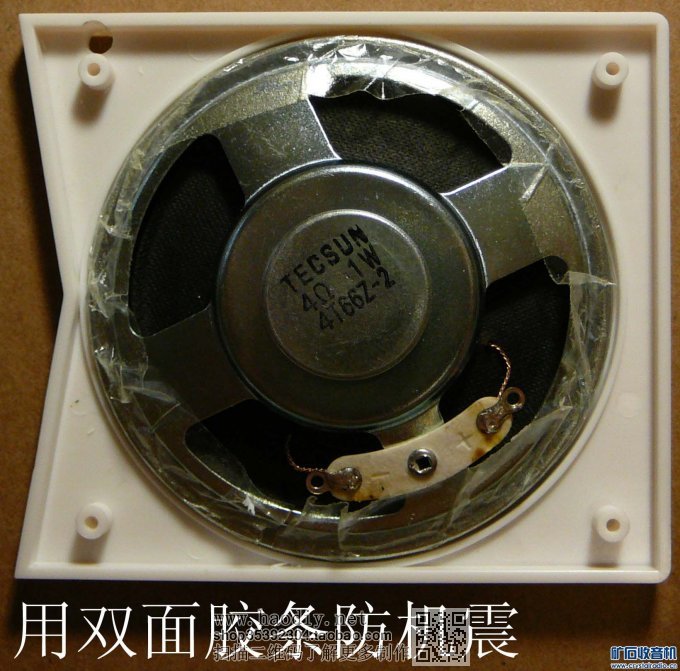

    （1）为防机震，喇叭围了一圈透明胶条。

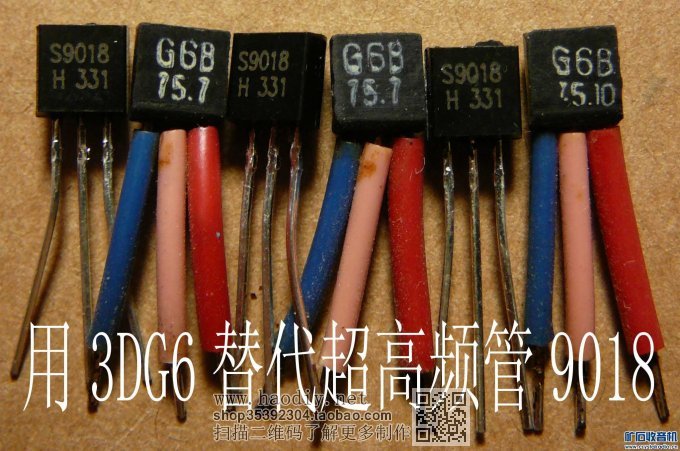

    （2）为防高频自激，用3DG6取代原配的超高频管9018。变频管尽量选用低噪音管。

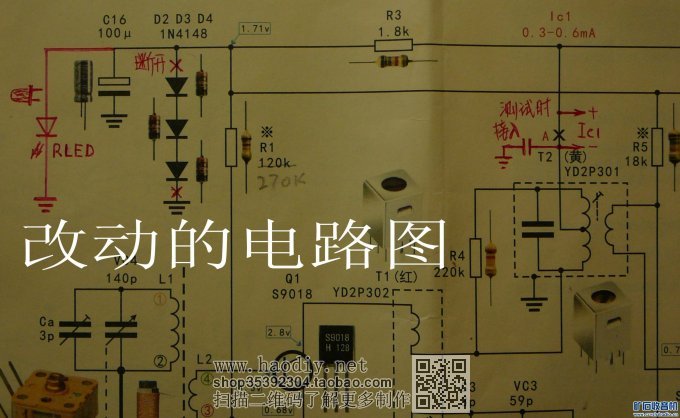

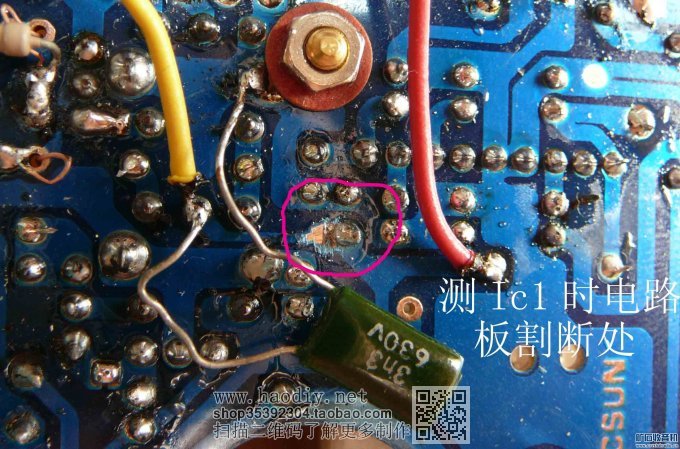

    （3）为在工作状态测量Ic，将电流测量点取在电路图标示处。

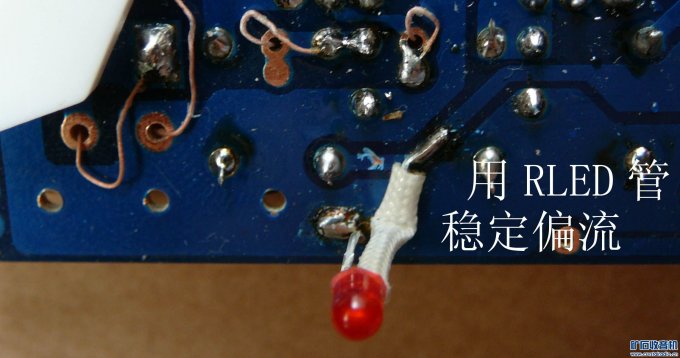

    （4）用压降相近的红发光管取代三只二极管（D2、D3、D4），兼做工作指示。

    （5）将原配220μF输出耦合电容改为470μF。

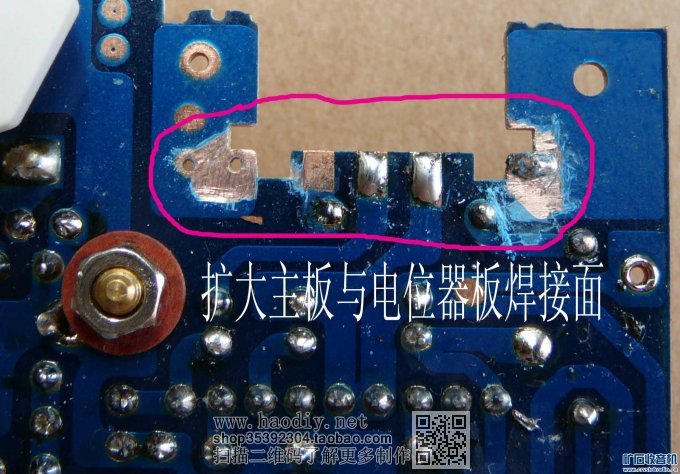

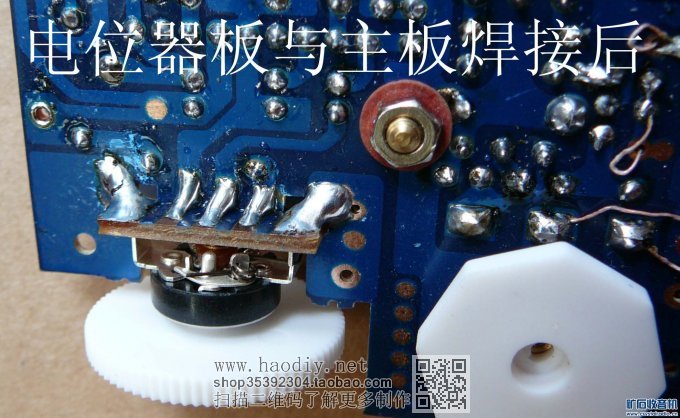

    （6）加大了电位器板与主板的焊接面。

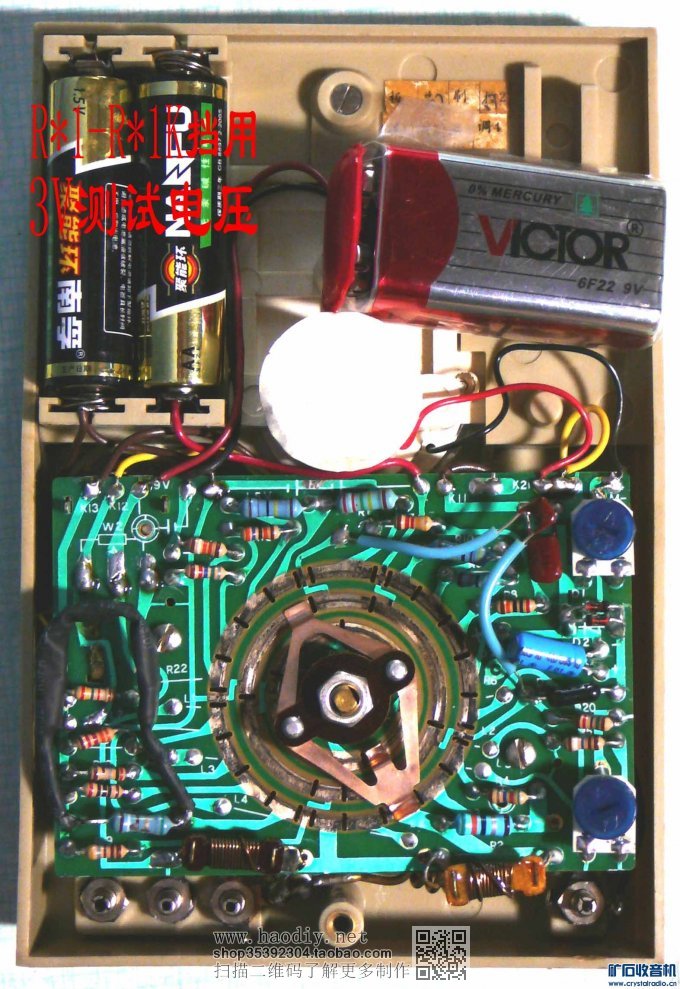

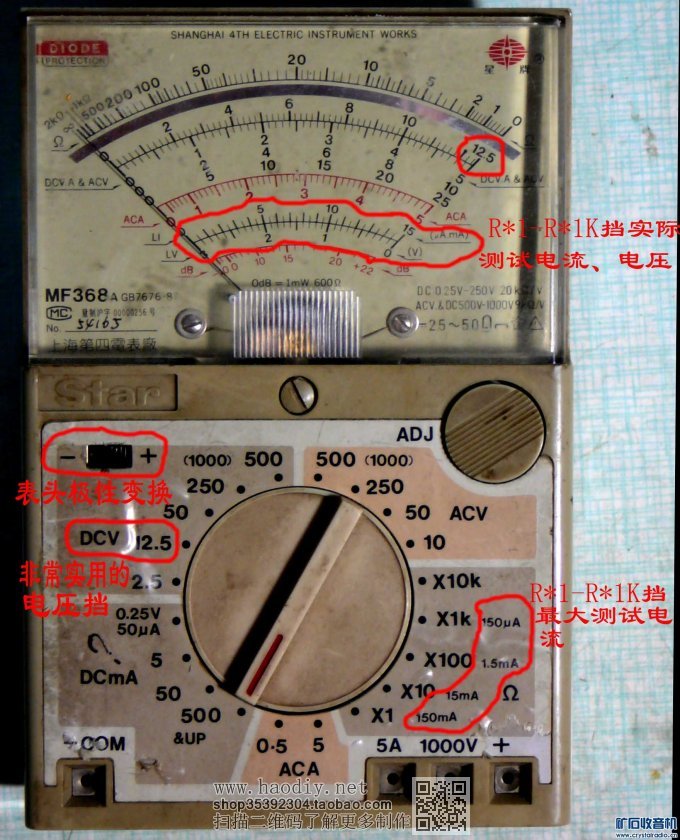

一款很有特色的指针万用表：【参赛】“2P3”组装完成及若干改动【参赛】“2P3”组装完成及若干改动
