我做的电子管胆FM收音机

时间:2013-05-11 20:56来源:www.crystalradio.cn 作者:无胆侠 点击:

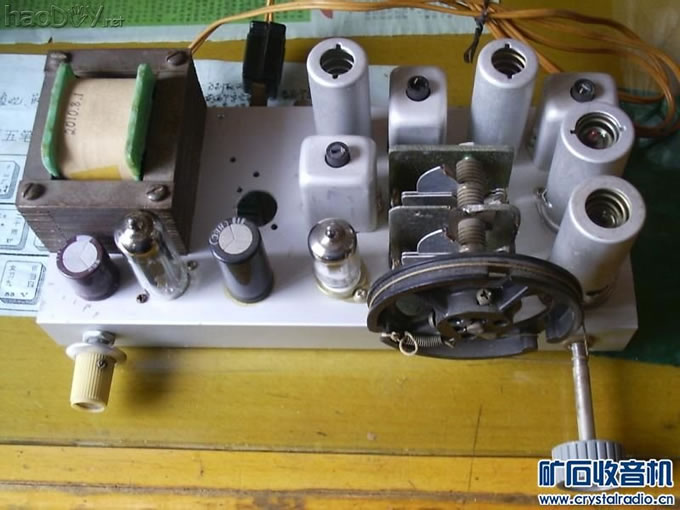

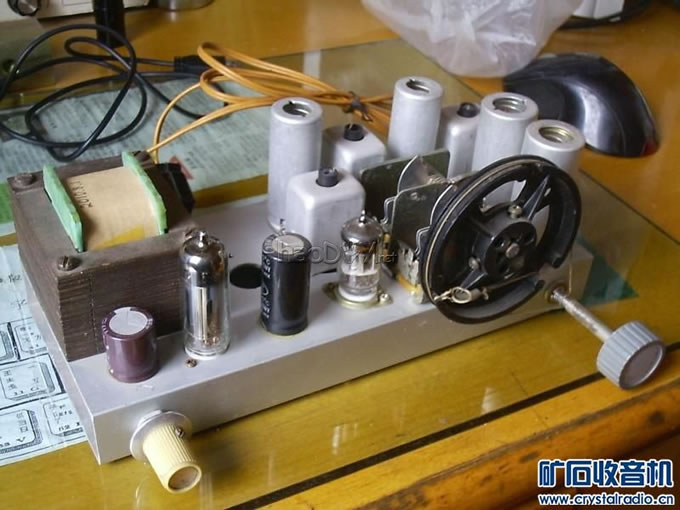

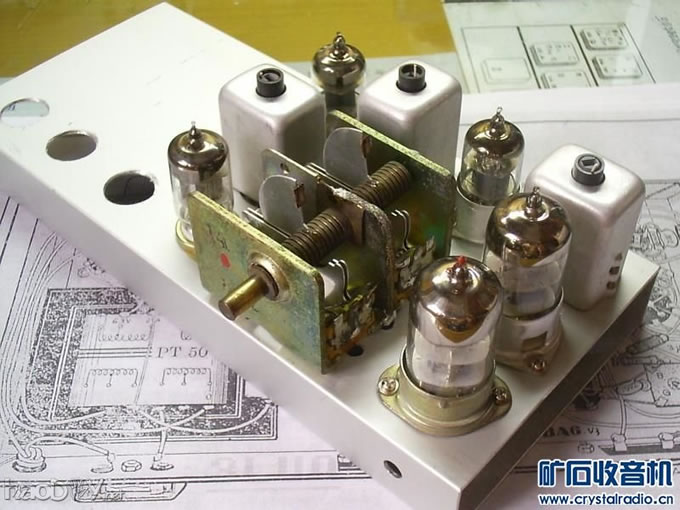

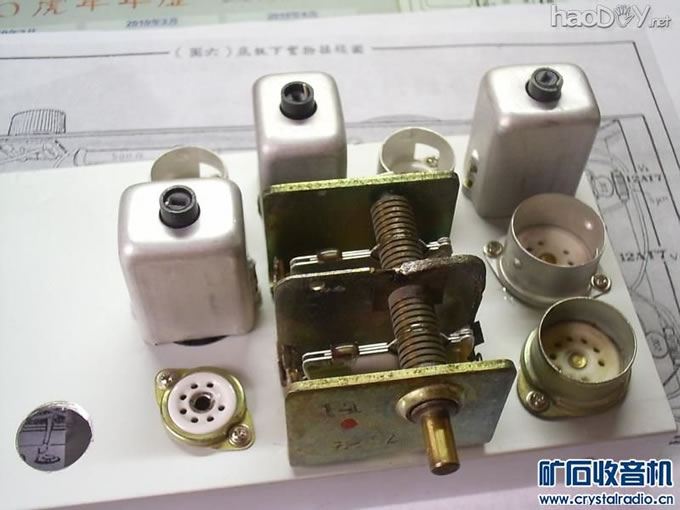

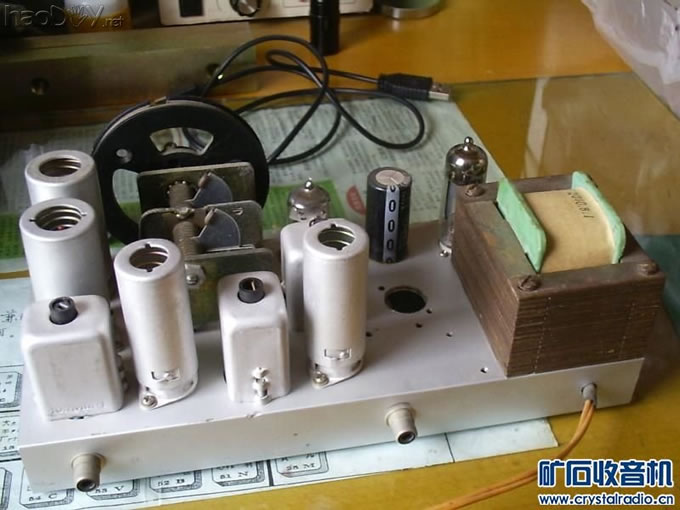

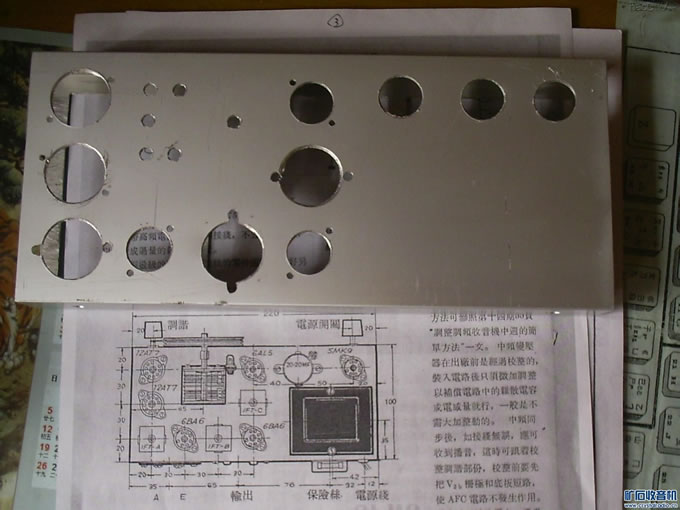

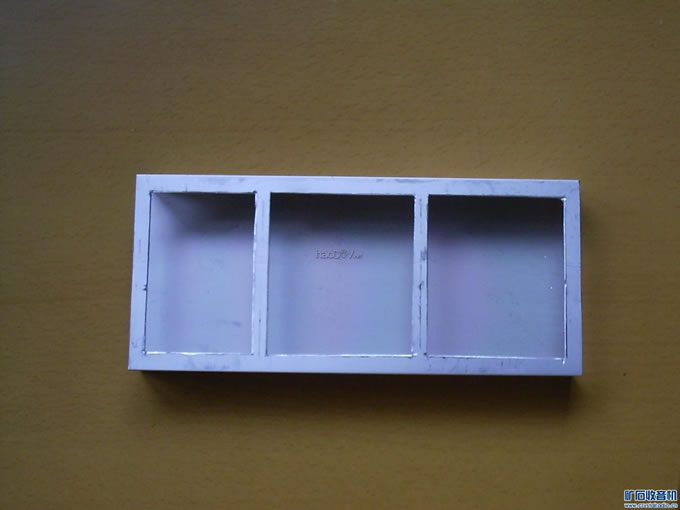

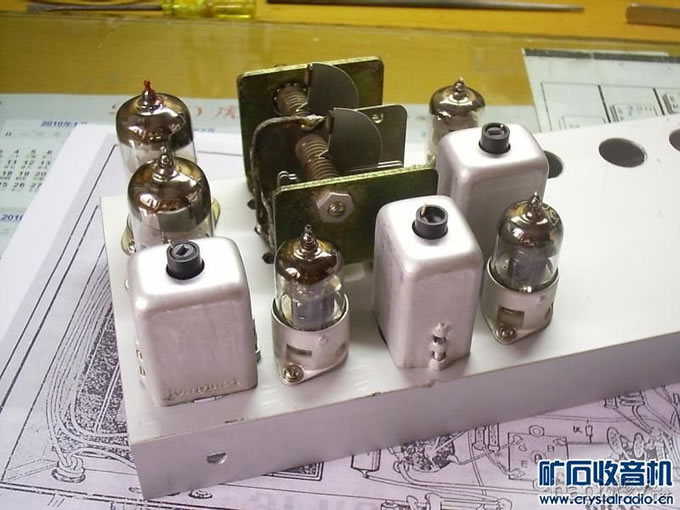

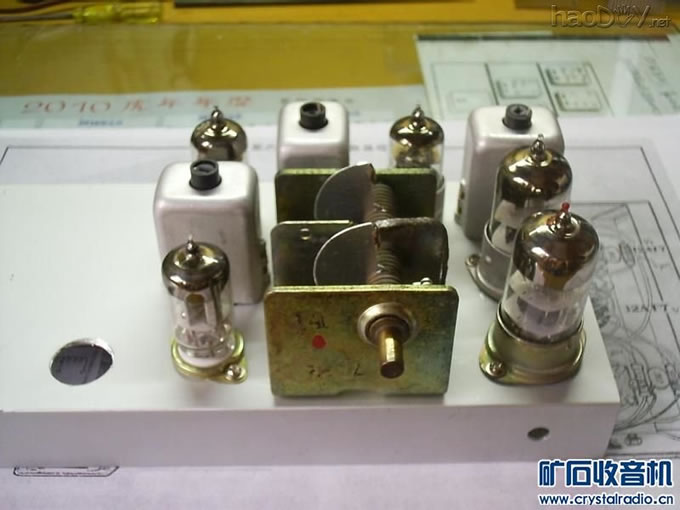

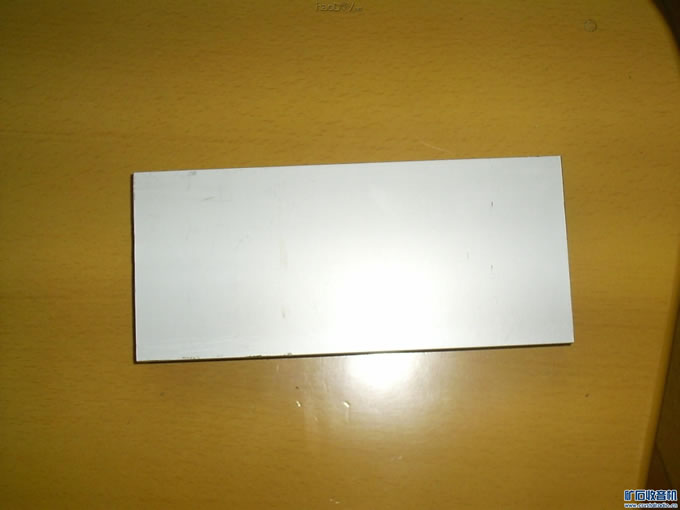

电路图是本坛的,10.7M中周是本坛张先生的。底板用铝合金材料做的。变压器为自己绕制。可变电容用调幅收音机双连改制。电感线圈均按图绕制。接线架为自制。使用电子管6个,分别为6N3+6N3+6J1+6J1+6H2+6Z4。中高频用瓷片电容。本想加1个6E2做调谐指示,因变压
电路图是本坛的,10.7M中周是本坛张先生的。底板用铝合金材料做的。变压器为自己绕制。可变电容用调幅收音机双连改制。电感线圈均按图绕制。接线架为自制。使用电子管6个,分别为6N3+6N3+6J1+6J1+6H2+6Z4。中高频用瓷片电容。本想加1个6E2做调谐指示,因变压器功率稍小而放弃。
    严格按图施工,元件焊好后一定要认真检查,确认无误后方可通电。先不插本振电子管,用一车机收一电台,从车机高频头引出信号加个耐高压小电容后接入本机变频级,微调3个中周,使声音宏亮而不失真。然后去掉连线,插上本振电子管,就可以收到调频台了。后稍微进行频率覆盖调整。本机低中高频段都能收音,声音悦耳。本机断断续续搞了1年多,主要是没有时间。 我做的电子管胆FM收音机

我做的电子管胆FM收音机


我做的电子管胆FM收音机


我做的电子管胆FM收音机


我做的电子管胆FM收音机


我做的电子管胆FM收音机


我做的电子管胆FM收音机


我做的电子管胆FM收音机




我做的电子管胆FM收音机






我做的电子管胆FM收音机 (责任编辑:admin)
