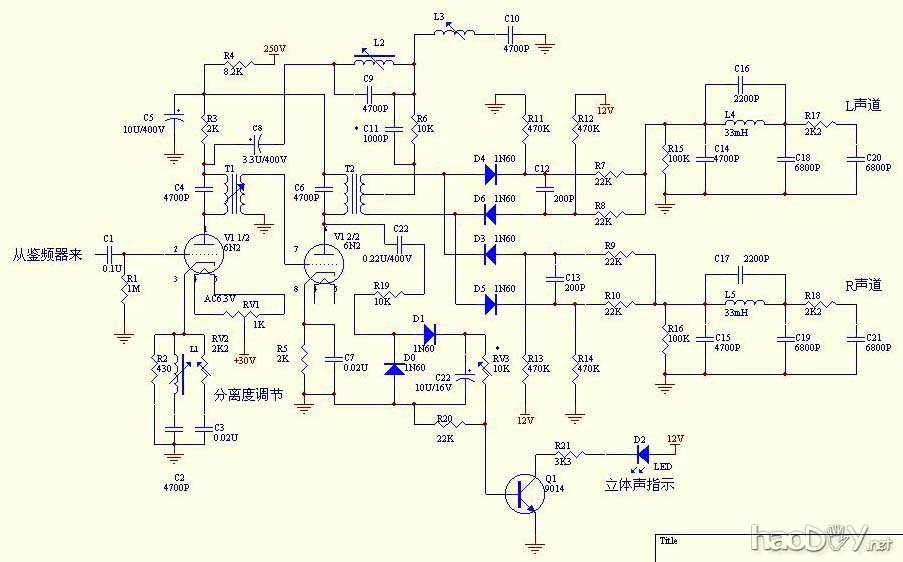

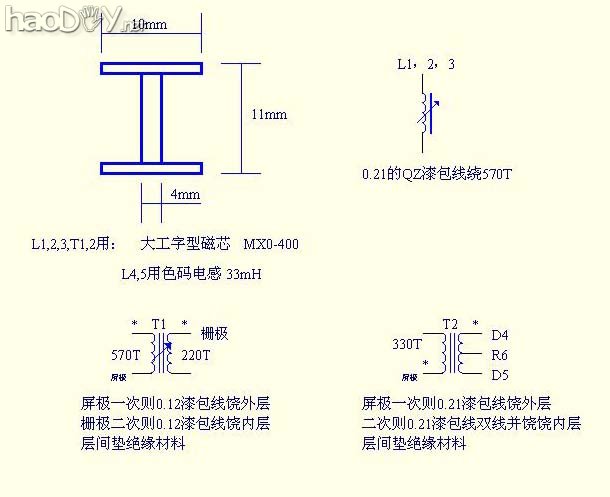

这几天正在调试一DIY的6N2调频立体声解码器，准备贴出来，但网速太慢过几天再发，感兴趣的朋友请发贴支持 今天时间有空发一较清析的DIY的6N2调频立体声解码器原理图给感兴趣的朋友，还有几个电感的制作数据稍后发出  DIY的6N2调频立体声解码器电感数据
