用国产电子管制作FM收音机立体声解码

时间:2013-05-10 09:55来源:www.crystalradio.cn 作者:醉翁 点击:
电路原理图: 用国产电子管制作FM立体声解码 一、所需设备 电感表制作各线圈用 电容表关键部位电容配对用 高灵敏度频率计测量38KC开关信号频率 数字万用表 双通道示波器 0 100KC信号发生器 立体声信号发生器(或88-108MC调频立体声信号转发器) 二、电路简要

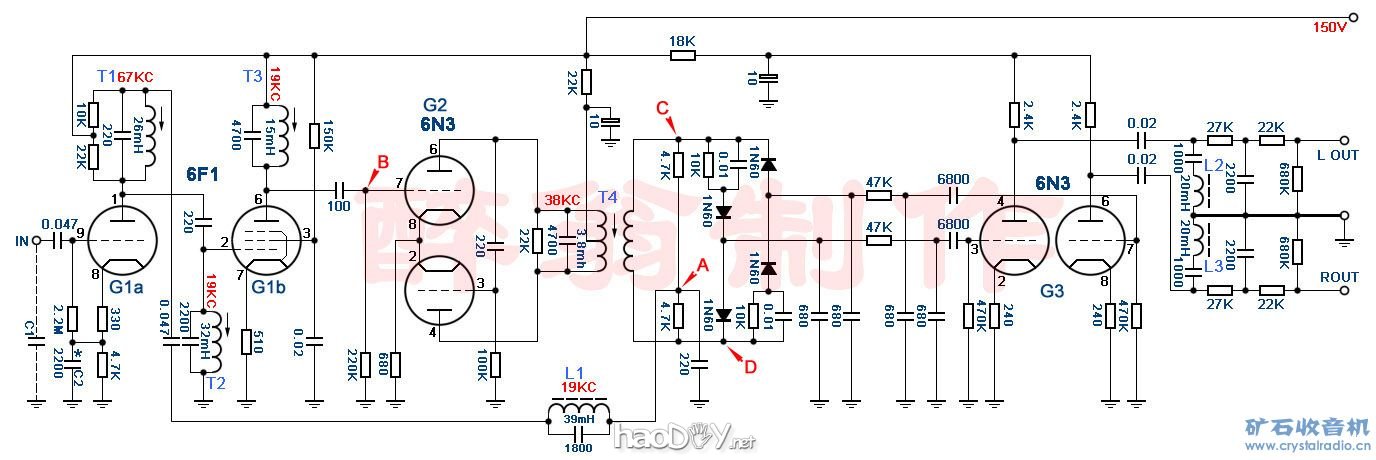

电路原理图:

用国产电子管制作FM收音机立体声解码

用国产电子管制作FM立体声解码
一、所需设备
电感表——制作各线圈用
电容表——关键部位电容配对用
高灵敏度频率计——测量38KC开关信号频率
数字万用表
双通道示波器
0—100KC信号发生器
立体声信号发生器(或88-108MC调频立体声信号转发器)
二、电路简要说明
本电路由mpxv2立体声解码器国产化经优化改造而来,并非本人独创,特此声明~~呵呵~~
本电路经专业仪器调试后分离度可达33分贝;经上述“所需设备”中仪器仪表精心调试后其分离度也在30分贝以上。
立体声复合信号从IN端输入,经G1a放大、T1回路滤掉67KC信号分量后,分两路进行传送:
第一路由G1a
1脚引出的信号经220P电容、T2选频回路选出19KC的导频信号经G1b放大、T3的进一步选频后,来控制由G2、T4及外围电路构成的38KC振荡器产生的38KC开关信号与复合信号同步,来驱动后面由4只晶体二极管构成的开关电路,从而解调出左右声道信号。

第二路即音频信号,从T1上端引出,经0.047微法电容耦合到L1回路,由L1滤出19KC信号后加到开关电路的中点。
开关电路原理见本人以前发过的《醉翁·调频专题》(http://www.crystalradio.cn/bbs/viewthread.php?tid=42410&highlight=%2B%D7%ED%CE%CC),这里不再重述。
(责任编辑:admin)
