业余自制紧凑型电子管胆FM收音机

时间:2015-06-15 09:30来源:www.crystalradio.cn 作者:九月风 点击:
一.作品概述 此胆FM的设计理念是小型,紧凑。为节约成本充分利用手头材料,元件。提高自己的动手能力和高频电路的学习。 二.电路选择 电路分二部分:一部分是功放,电路选红灯711功放,带高低音调节。收音部分是坛上最长用的那个电路。 三.材料的选择及部分
一.作品概述

        此胆FM的设计理念是小型,紧凑。为节约成本充分利用手头材料,元件。提高自己的动手能力和高频电路的学习。

   二.电路选择

        电路分二部分:一部分是功放,电路选红灯711功放,带高低音调节。收音部分是坛上最长用的那个电路。

   三.材料的选择及部分部件的制作

    1,用管6z4一个,6N2一个,6P1一个,6BA2个,6C4一只,ECC85一只。

    2,中频变压器是坛内购。

    3,阻容元件采用拆机或新件。

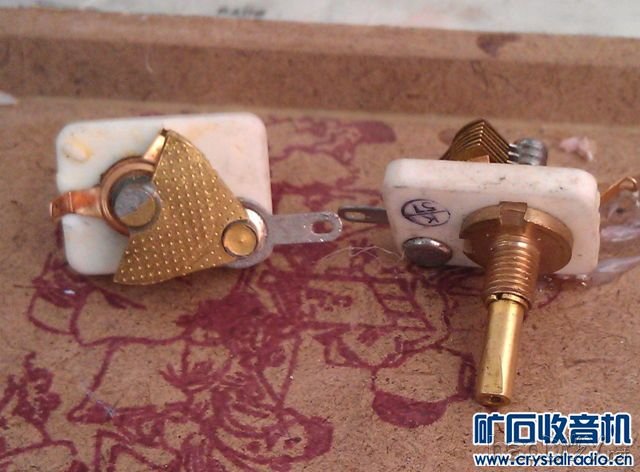

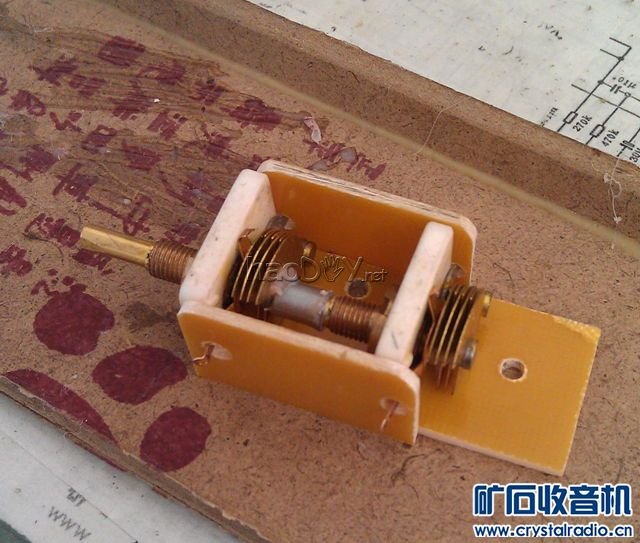

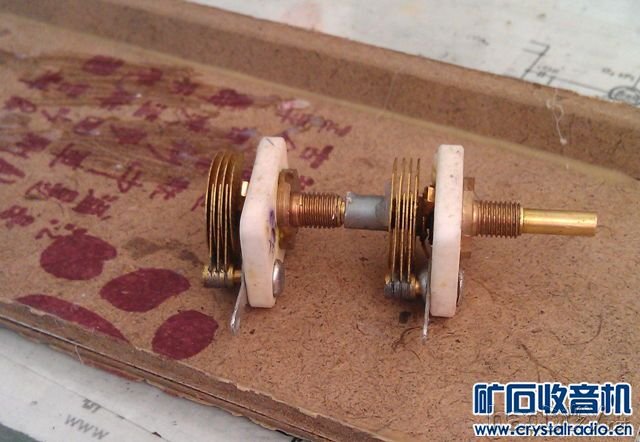

    4,为缩小体积调频双联为自己DIY。方法是用2个22P可变电容将中轴连接在一起当双联用。

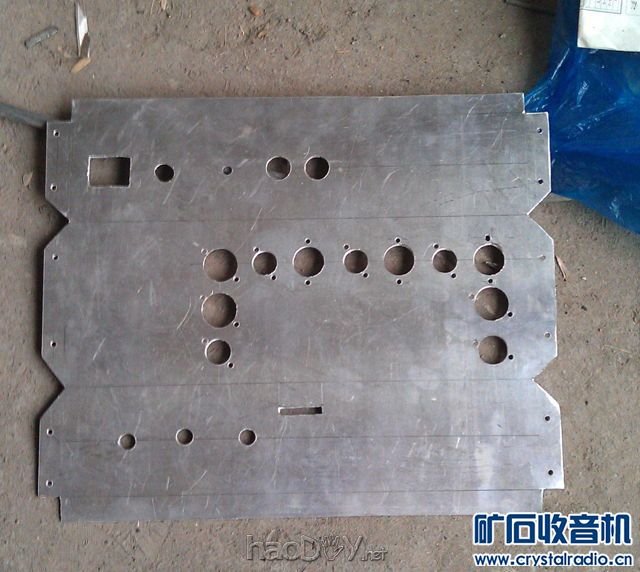

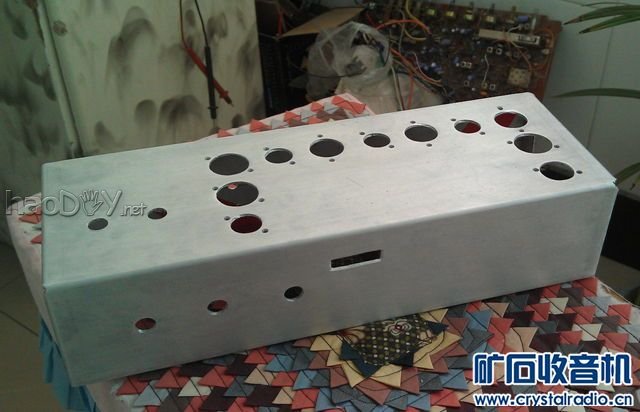

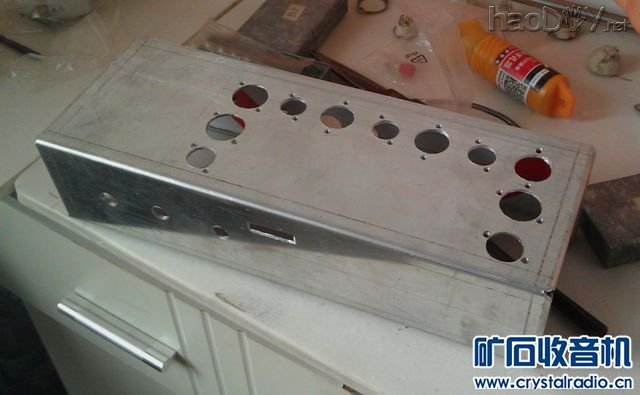

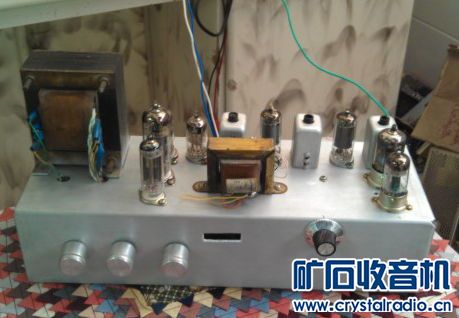

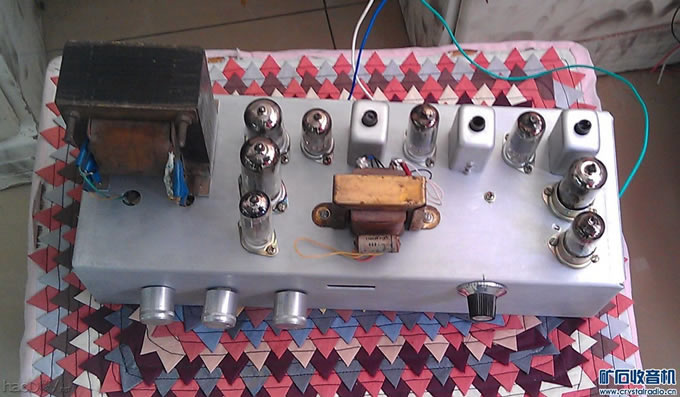

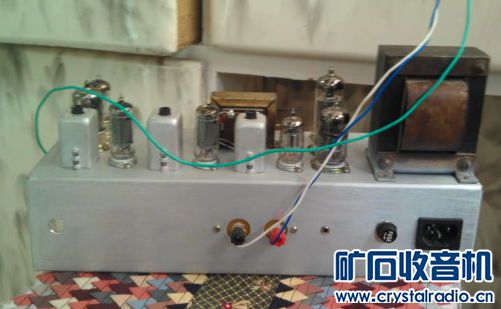

    5,底台也是自己制作的。方法是找了一块2毫米厚的铝板,按设计尺寸裁剪,打孔,折弯。成型后的底台尺寸是30*12*7厘

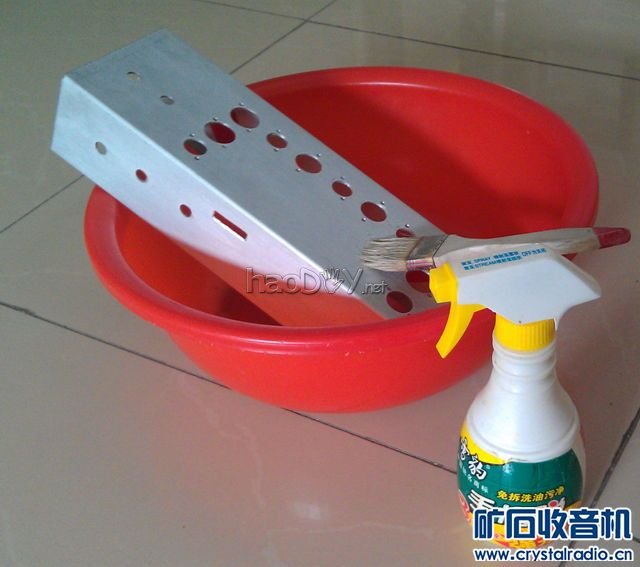

米。底台的表面还要处理,其方法是用细砂纸将表面打磨平整,用洗烟机的手榴弹液体(强碱)喷其表面,使其钝化,泛白时用清

水冲净。

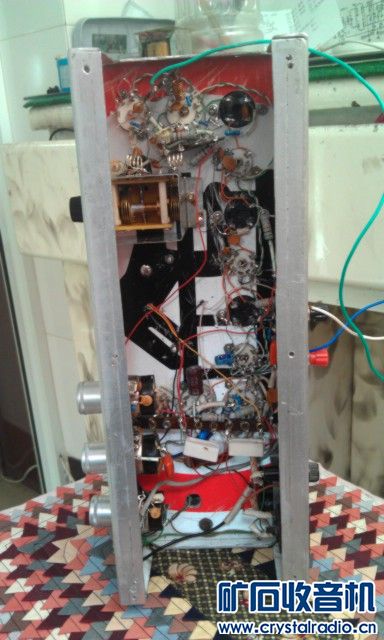

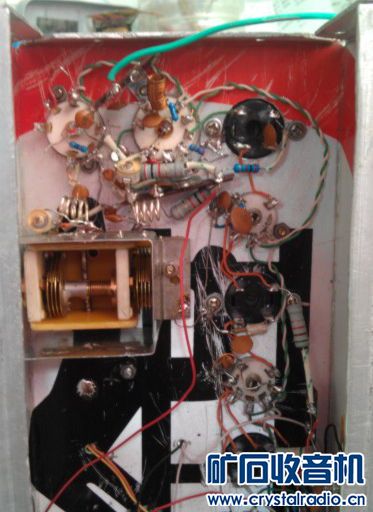

   四.安装及调试

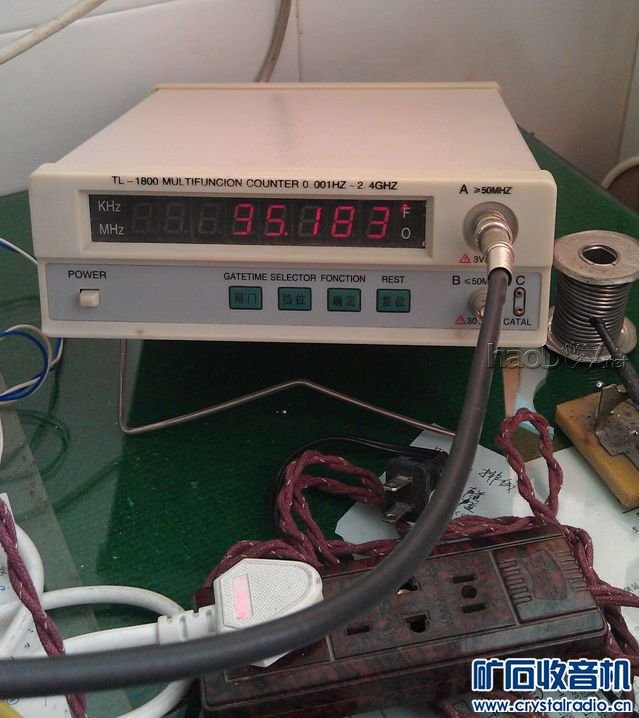

     安装时先装电源,功放,中放,最后装高频部分。调试在我以前帖子中有介绍,在此略。

   五。试听,声音细腻,圆润,灵敏度中上。本地有的台都能收到。另,本机设有猫眼,侧板,还将喇叭装入底台。因赶来参赛,时间来不及还没装。

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机



业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机


业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机

业余自制紧凑型电子管胆FM收音机





业余自制紧凑型电子管胆FM收音机






业余自制紧凑型电子管胆FM收音机

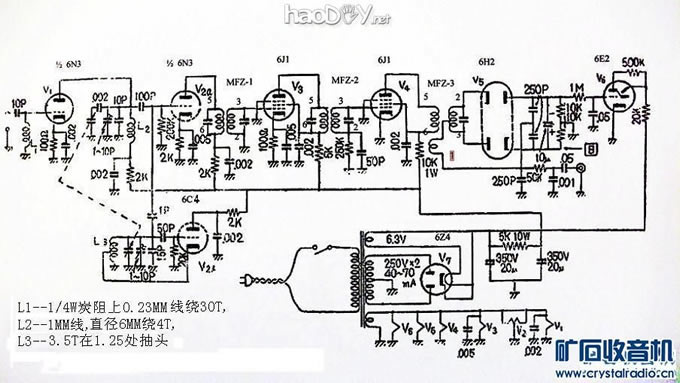

电路图

业余自制紧凑型电子管胆FM收音机

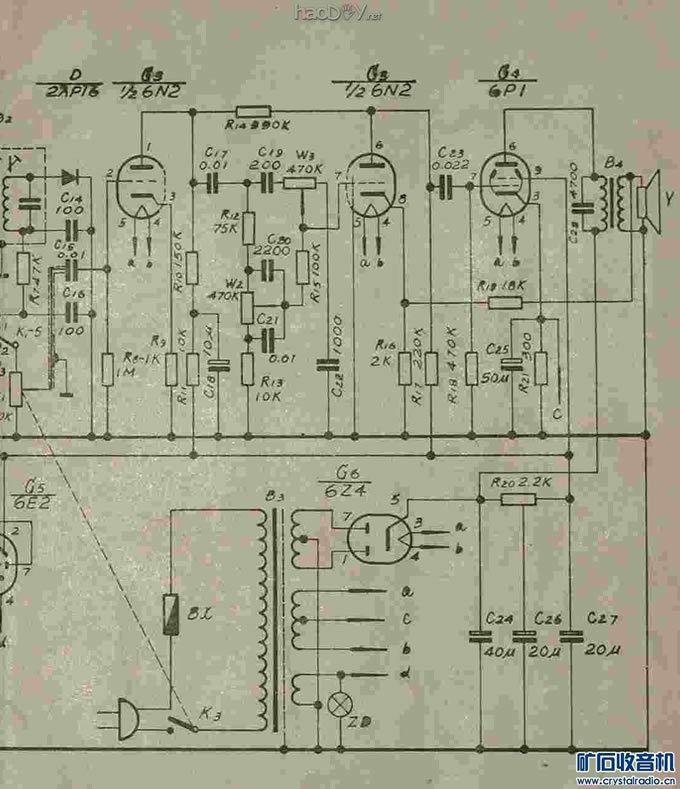

功放部分

业余自制紧凑型电子管胆FM收音机

收音部分

  关于调试:1,功放部分,按部就班,只要没有虚焊,错焊,元件数值相差不大都能成功,但要注意元件排列和走线。2,中放部
